浙教版八下科学专题03 家庭电路与安全用电
1．学生帮助家长设计了家庭电路，以下四幅图中，连接正确的是（　　）
A． B．
C． D．
2．下列措施符合安全用电的是（　　）
A．开关可以接在零线上 B．如果有人触电一定先救人后断电
C．空气开关跳闸一定是发生了短路 D．湿手不能碰开关
3．如图是电热水器、洗衣机等用电器使用的三孔插座和插头，它们可以使用电器的外壳接地，这样做的目的是（　　）
A．延长使用寿命 B．使其正常工作
C．防止触电 D．节约用电
4．如图是部分家庭电路示意图，晚上亮着的灯突然熄灭，用测电笔测P、M、N、Q四个点，测电笔均能发光，则电路故障可能是（　　）
A．保险丝烧断了 B．M点与N点之间断路
C．N点与Q点之间断路 D．Q点与零线之间断路
5．安全用电，幸福万家!下列情况（请勿模仿）不会发生触电事故的是（　　）
A．A B．B C．C D．D
6．“珍爱生命，远离危险”，关于安全用电，下列做法符合安全用电原则的是（　　）
A．发生触电事故时先切断电源 B．用湿的手触摸插座关闭开关
C．在高压线旁边钓鱼或放风筝 D．同时使用大量大功率用电器
7．安全用电与每个人息息相关，如图所示情景中，若人赤脚站立，会发生触电事故的是图 　 　，发生触电事故时电路中的断路器 　 　（填“会”或“不会”）跳闸。
8．家庭电路的两根进户线，一根是火线，另一根是零线，两线之间的电压是 　 　V。如图所示，判别两线用到的工具是试电笔，手触笔尾金属体，笔尖金属体 　 　时氖管发光。
9．如图甲所示，常用的一个插线板，接在家庭电路中正常工作的电压是 　 　V。小华在使用中发现：使用三脚插头和三孔插座，目的是将用电器的金属外壳与 　 　相连，防止触电，小华发现爷爷使用插线板如图乙所示可能引起家庭电路中空气自动开关 　 　。小华想识别房间灯座识别哪个是火线如图丙，开关闭合时测电笔接触B点，氖管 　 　发光（会/不会）。
10．图甲为某家用电路示意图，为防止电路短路而引发火灾，小明欲将某款双金属片断路器接入该家庭电路中，图乙为断路器分别在“电路正常”和“某处短路”两种状态的示意图。
（1）图甲中灯泡与插座的联接方式是 　 　。
（2）将断路器接入图甲中M处时，应选择a.b.c中的 　 　两个接线柱。
（3）小明将该断路器接入图甲中N处，在使用中因电灯L发生短路导致断路器断开，若用测电笔测试插座三个孔的带电情况，其中能使氖管发光的是 　 　。（可多选）
A.接地插孔 B.零线插孔 C.火线插孔
11．电给人类带来了极大的方便，了解用电基本常识对我们每个人都很重要。

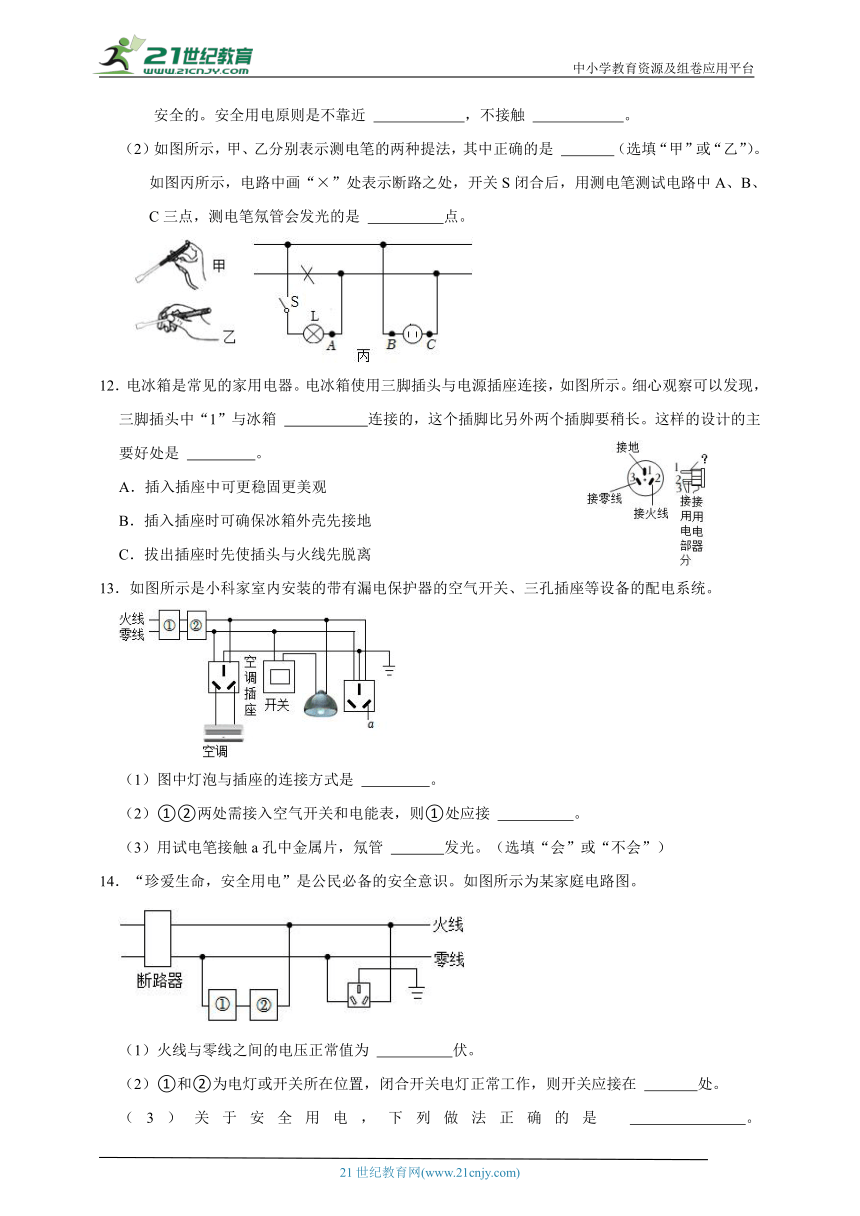

（1）我国家庭电路的电压是 　 　V；对于人体，一般情况下 　 　V以下的电压才是 安全的。安全用电原则是不靠近 　 　，不接触 　 　。
（2）如图所示，甲、乙分别表示测电笔的两种提法，其中正确的是 　 　（选填“甲”或“乙”）。如图丙所示，电路中画“×”处表示断路之处，开关S闭合后，用测电笔测试电路中A、B、C三点，测电笔氖管会发光的是 　 　点。
12．电冰箱是常见的家用电器。电冰箱使用三脚插头与电源插座连接，如图所示。细心观察可以发现，三脚插头中“1”与冰箱 　 　连接的，这个插脚比另外两个插脚要稍长。这样的设计的主要好处是 　 　。
A．插入插座中可更稳固更美观
B．插入插座时可确保冰箱外壳先接地
C．拔出插座时先使插头与火线先脱离
13．如图所示是小科家室内安装的带有漏电保护器的空气开关、三孔插座等设备的配电系统。
（1）图中灯泡与插座的连接方式是 　 　。
（2）①②两处需接入空气开关和电能表，则①处应接 　 　。
（3）用试电笔接触a孔中金属片，氖管 　 　发光。（选填“会”或“不会”）
14．“珍爱生命，安全用电”是公民必备的安全意识。如图所示为某家庭电路图。
（1）火线与零线之间的电压正常值为 　 　伏。
（2）①和②为电灯或开关所在位置，闭合开关电灯正常工作，则开关应接在 　 　处。
（3）关于安全用电，下列做法正确的是 　 　。
15．如图为家庭电路的一部分，下列相关说法正确的是（　　）
A．断路器安装在P处，用来代替闸刀开关和熔断器
B．若使用大功率电器时，在Q处安装保险丝，可单独保护大功率电器
C．若进户零线断路，所有用电器都断开时，将测电笔在插座零线孔检测时氖管会发光
D．使用测电笔时，人体中没有电流通过，所以很安全
16．碳素鱼线为垂钓者常用的鱼线，导电性较好。某垂钓者在甩竿抛线过程中，鱼线不慎接触电力线路。不仅使垂钓者触电，还导致进户电路短路，造成大面积停电。下列电路图能解释停电原因的是（　　）
A． B．
C． D．
17．将如图所示完好的接线板连入家庭电路中，闭合开关S，指示灯发光。再将台灯插入接线板上的插座，台灯与指示灯都能发光，且指示灯的亮度基本不变。则下列说法不正确的（　　）
A．该接线板内火线和零线之间的电压为220伏
B．控制指示灯的开关S接在火线上
C．台灯与指示灯串联，并受开关S控制
D．三孔插座上的上接线孔接“地线”
18．如图为家庭电路示意图，当断开开关时，用测电笔依次检测图中四个位置，能使测电笔氖管发光的是（　　）
A．① B．② C．③ D．④
19．如图是家庭电路的一部分电路，下列说法中正确的是（　　）
A．M为零线，N为火线
B．测电笔笔尖接触插座右孔，氖管不能发光
C．开关S闭合时，测电笔笔尖接触A、B两点，氖管均不能发光
D．当CD两点间断路时，S闭合，测电笔笔尖接触D时氖管发光
20．小明在学习家庭电路时，安装了两盏白炽灯和两个插座，如图所示。如果两插座中均连入家用电器，且将电路中的开关全部闭合，那么各用电器工作的情况是（　　）
A．甲、乙、丙、丁都正常工作
B．只有甲、乙、丁正常工作
C．只有甲正常工作
D．只有乙正常工作
21．一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”，他将一盏普通的白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及“法师”的皮肤。发现测电笔的氖管都发光。对此表演的合理解释是（　　）
A．如果“法师”此时光脚直接站在地上，也不会触电
B．“法师”的两手均戴有特制绝缘手套
C．在人、灯交替过程中，助手将零线断开了
D．在人、灯交替过程中，助手将火线断开了
22．断路器因方便、安全，被广泛使用。
（1）图示为断路器的工作原理图，当电流过大时，他的工作顺序是 　 　（填字母）。
①簧锁装置脱开 ②接触点断开 ③电流过大，双金属片发热就多④双金属片弯曲，触动簧锁装置
A.③④②① B.③④①② C.③①④② D.③②④①
（2）断路器中用到的双层金属片由黄铜片和康铜片组成，下表是小希探究物体受热膨胀情况的实验记录。请根据表格数据分析，图中两种金属片的摆放位置符合要求的是 　 　。
实验序号 材料 升高的温度（℃） 原长（m） 伸长量（mm）
1 黄铜 10 1.00000 0.19
2 黄铜 10 2.00000 0.38
3 康铜 10 1.00000 0.15
4 康铜 30 1.00000 0.65
23．电热壶是常见电器之一，图乙为电热壶简易图，图中a为火线，b为零线，c为接地线。
（1）如图甲，小南在使用测电笔测火线时没有发光，他的错误之处是 　 　。
（2）闭合开关后，电热壶无法正常工作，若是零线发生断路，正确使用测电笔测图乙中abc三处，一定会发光的是 　 　。
24．现代家庭电路都安装“漏电保护器”和“空气开关”，比单独安装传统的保险丝更能保证用电安全。
（1）小科妈妈正在厨房里使用微波炉、电磁炉和电茶壶，当爸爸开启空调时，家中的“空气开关”立刻切断电路，“漏电保护器”没有反应，由此可以推断 　 　相当于保险丝（选填“空气开关”或“漏电保护器”）；
（3）当漏电保护器检测到通过图甲中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路。一赤脚站在地上的人，不小心接触了火线，如图乙、丙所示，在空气开关和漏电保护器完好的状态下，有触电危险的是 　 　（选填“乙”或“丙”）。
25．如图所示是小科设计的一种限流器原理图。
（1）当电流超过限制电流时，衔铁N被电磁铁M吸引过去，轻质的金属杆OA在弹簧拉力作用下绕O点转动，电路断开，会自动切断电路。若要把限流器接入家庭电路中，从安全用电角度考虑，应该把它接在进户线的 　 　线上（填“火”或“零”）。
（2）要降低限制电流的大小时，滑片P向 　 　端移动（填“左”或“右”）。
26．如图所示，甲、乙分别表示测电笔的两种握法，其中正确的是 　 　（选填“甲”或“乙”）。如图丙所示，电路中画“×”处表示断路之处，开关S断开后，用测电笔测试电路中A、B、C三点，测电笔氖管会发光的是 　 　点。小明同学想在家里安装一盏照明灯，如图丁所示是他设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在 　 　方框中，安装完毕后，若保险丝处用一只相同型号的灯泡替换，在排除故障的情况下，闭合开关，原来的照明灯亮度将
　 　（选填“变大”、“变小”或“不变”）。
27．火线和零线之间的电压正常值为220伏，辨别火线和零线可用测电笔。
（1）有同学一提到电就害怕，使用测电笔也担心会触电。其实只要正确使用测电笔，就完全不用担心，测电笔结构如图，当用它插入插座的左孔时氖管不亮，插入右孔时氖管发光。下列有关测电笔的安全使用，正确的有 　 　。
（2）测电笔内部有一个大电阻，这样当笔尖接触火线时，加在人体上的电压在安全（36V）以内。若测电笔测量发光时的电流为0.2mA，则此时该测电笔内的大电阻与人体是连接　 　（填“串联”或“并联”），测电笔内大电阻的阻值应至少多少欧？（不计氖管电阻）。
28．阅读短文，回答问题：
漏电保护器
根据安全用电要求，住户家里除了要安装防止电流过大的自动空气开关外，还必须安装如图所示的漏电保护器。漏电保护器主要由三部分组成：检测元件、中间放大环节、操作执行机构。其工作原理是将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣开关控制器连接。当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零（电流是有方向的矢量，如按流出的方向为“+”，返回方向为“﹣”，在互感器中往返的电流大小相等，方向相反，正负相互抵销）。由于一次线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行。当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体﹣大地﹣工作接地，返回变压器中性点（并未经电流互感器），致使互感器中流入、流出的电流出现了不平衡（电流矢量之和不为零），一次线圈中产生剩余电流。因此，便会感应二次线圈，当这个电流值达到该漏电保护器限定的动作电流值时，自动开关脱扣，切断电源。排除漏电故障后，重新合闸即可恢复供电。为确保使用安全，漏电保护器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换。
（1）如图乙，如果电路中发生漏电，漏电电流为I3，则I1﹣I2　 　I3（＞/＜/＝）。
（2）如图甲，关于漏电保护器，下列说法正确的是 　 　。
A．站在地面上的人触及b线时（单线触电），脱扣开关会自动断开，即有触电保护作用。
B．当用户家的电流超过一定值时，脱扣开关会自动断开，即有过流保护作用。
C．当火线和零线间电压太高时，脱扣开关会自动断开，即有过压保护作用。
D．当站在绝缘物上的带电工作的人两手分别触到b线和d线时（双线触电）脱扣开关会自动
断开，即有触电保护作用。
（3）站在地面上的人体不小心接触了火线，如图乙所示，该人体的电阻为2000Ω，人与地面、电线等的接触电阻为2500Ω，电路中安装了规格为如图丙所示的漏电保护器，该漏电保护器
　 　（能/不能）及时断开电路。
（4）漏电保护器的试验电路，由一只试验开关S与电阻R组成，闭合试验开关S就能模拟漏电情形，试验电路的连接符合要求的是 　 　。
（5）如图丁，由于安装人员的疏忽，在安装三孔插座时，误将连接零线和地线的孔接反，此时如果将洗衣机的三脚插头插入该插座，漏电保护器会断开，理由是 　 　。
答案
1．解：A、断路器接在火线上，火线首先进开关，再入灯泡，符合安全用电原则，故A正确；
BC、断路器接在零线上，该断路器使零线断开后，用电器上还带电，此时人接触用电器，容易发生触电事故，不符合安全用电的原则，故BC错误；
D、开关接在零线与灯之间，不符合安全用电原则，故D错误。
故选：A。
2．解：
A、开关安在火线和用电器之间，以免触电，此选项错误；
B、发生触电事故后，先切断电源再救人，以免再次发生触电事故，此选项错误；
C、空气开关跳闸是电路电流太大造成的，电路电流过大，可能是用电器发生了短路，也可能是同时工作的用电器功率过大，此选项错误；
D、水是导体，湿手接触开关容易触电，此选项正确。
故选：D。
3．解：三孔插座的接法是左零右火上接地，三脚插头的接法是中上的要与用电器外壳相连；当三脚插头插入三孔插座时，使金属外壳通过接地线与大地相连通，这样若用电器的金属外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。
故选：C。
4．解：灯突然熄灭，说明电路断路。使用试电笔时，用手接触笔尾的金属体，笔尖接触被检测电线，若测电笔氖管发光，则被检测的电线是火线，否则为零线；测电笔测试图中的P、M、N、Q四点，四点都能使测电笔发光，说明P、M、N、Q与火线连通，故保险丝不可能烧断，所以故障是零线断路（Q点、N通过灯泡与火线相连）。故ABC错误，D正确。
故选：D。
5．解：A、人站在地面接触火线，电流从火线经人体流向大地，形成单线触电，故A会触电；
B、人站在木凳上，单手接触火线，此时人体带电，但不能形成通路，故B不会触电；
C、人站在木凳上，双手分别接触火线和零线，电流从火线经人体流向零线，形成双线触电，故C会触电；
D、人站在地面上，双手分别接触火线和零线，电流从火线经人体流向零线和地面，形成双线触电，故D会触电。
故选：B。
6．解：A、发生触电事故要先断开电源，能避免救援人员也发生触电事故，故A符合安全用电原则；
B、生活用水属于导体，用湿手按开关时，有可能使电流通过水传到人体，造成触电事故，故B不符合安全用电原则；
C、在高压线旁边钓鱼或放风筝，容易发生高压触电事故，故C不符合安全用电原则；
D、多个大功率用电器同时使用，使得电路的总功率过大，电路中的电流过大，易引发火灾，故D不符合安全用电原则。
故选：A。
7．解：（1）①人站在干燥椅子上，双手分别接触火线和零线，有电流流过人体，会发生触电事故；
②人站在干燥椅子上，单手接触火线，没有电流流过人体，不会发生触电事故；
③人站在地上，单手接触火线，有电流流过人体，会发生触电事故；
④一人站在干燥椅子上，单手接触火线，另一人站在地上与他拉手，此时有电流流过两个人的身体，会发生触电事故。
故会发生触电事的有①③④；
（2）发生触电事故时，人体有时候相当于一个用电器，有时相当于电路漏电，但一般不会造成电路中电流过大，因此，电路中的断路器不会跳闸。
故答案为：①③④；不会。
8．解：（1）两根进户线分别是火线和零线，它们之间的电压为220V；
（2）使用试电笔时，手接触笔尾金属体，让笔尖接触导线，氖管发光的是火线。
故答案为：220；接触火线。
9．解：（1）我国家庭电路的电压为220V，因此，插线板接在家庭电路中正常工作的电压是220V；
（2）使用三脚插头和三孔插座，目的是将用电器的金属外壳与大地相连，这样可防止因外壳漏电而发生触电事故；
（3）图乙多个用电器共用一个插线板，其总功率过大，造成电流过大，可能引起家庭电路中空气跳闸；
（4）图中B点与零线相连，则开关闭合时测电笔接触B点，氖管不会发光。
故答案为：220；大地；跳闸；不会。
10．解：（1）由图可知，灯泡与插座工作时互不影响，是并联的；
（2）将断路器接入图甲中M处时，断路器正常工作，应选择a、c两个接线柱；
（3）小明将该断路器接入图甲中N处，在使用中因电灯L发生短路导致断路器断开，三孔插座的右孔接的是火线，左孔通过灯泡接到火线上，所以火线插孔、零线插孔都能时测电笔的氖管发光，故BC正确。
故答案为：（1）并联；（2）a、c（3）BC。
11．解：（1）我国家庭电路的电压是220V；
人体的安全电压是不高于36V，所以一般情况下36V以下的电压对人体是安全的；
安全用电的原则，不靠近高压带电体，不接触低压带电体；
（2）在使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体；当笔尖接触检测导线时，氖管发光的是火线，氖管不发光的是零线，故甲正确；
开关S断开后，用测电笔测试电路中A、B、C三点，只有ABC与火线相连，故氖管会发光。
故答案为：（1）220；36；高压带电体；低压带电体；（2）甲；ABC。
12．解：三脚插头中“1”制作的长一些，可以使用电器在与火线接通之间先使金属外壳与地线相通，在拔插头时，先使插头与火线相脱离，在插入插座时，可确保冰箱外壳先接地，防止触电事故的发生，故BC正确。
故答案为：金属外壳；BC。
13．解：（1）为避免相互影响，图中灯泡与插座的连接方式是并联。
（2）在家庭电路中先接电能表，再安装空气开关，故①处应接电能表。
（3）三孔插座中，右孔接火线，试电笔与火线接触时，氖管发光。
故答案为：（1）并联；（2）电能表；（3）会。
14．解：（1）家庭电路火线与零线之间的电压正常值为220V；
（2）开关与被控制的灯泡串联，为了安全，开关应接在火线与灯泡的尾部金属体之间，所以在②处接开关；
（3）A、生活用水是导体，用湿手按开关，容易发生触电事故，故A错误；
B、不接触低压带电体，不靠近高压带电体，所以不能在高压线旁边放风筝，故B错误；
C、平时家庭电路中切不可使插座超负荷，否则用电器总功率过大，会造成电流过大，使电路发生危险，故C错误；
D、发现有人触电时，应先切断电源，再进行施救，符合安全用电，故D正确。
故选：D。
故答案为：（1）220；（2）②；（3）D。
15．解：A、断路器具有方便、安全的特点，断路器安装在P处，家庭中常用它来代替闸刀开关和熔断器，故A正确；
B、Q处是零线，为了单独保护大功率电器，保险丝应安装在三孔插座的火线上，故B错误；
C、若进户零线断路，所有用电器都断开时，插座左孔不可能与火线相通，将测电笔在插座零线孔检测时氖管不会发光，故C错误；
D、在正确使用测电笔辨别火线时，测电笔的氖管发光，电流需要经过人体形成回路，所以有电流通过人体，但电流很小，所以很安全，故D错误。
故选：A。
16．解：AC、图中鱼线连接在零线上，无论是在进户电路之前，还是进户电路之后，都不会造成短路，也不会触电，故AC不合题意；
B、图中鱼线连接在火线上，不会造成短路，故B不合题意；
D、图中鱼线连接在火线上，并且将火线与地线连接，会造成进户电路短路，同时人接触鱼线会触电，故D符合题意。
故选：D。
17．解：A、该接线板内火线和零线之间的电压为220伏，故A正确；
B、控制指示灯的开关S接在火线上，这样断开开关时灯不会带电，故B正确；
C、台灯与指示灯并联，可以独立工作，它们都受开关S控制，故C错误；
D、根据三孔插座的接法可知，三孔插座上的上接线孔接“地线”，故D正确。
故选：C。
18．解：由图可知，当断开开关时，用测电笔依次检测图中四个位置，只有③能与火线接通，故只有③能使测电笔的氖管发光。
故选：C。
19．解：A、由图可知，两孔插座的左孔接电线N，右孔接电线M，根据插座的正确接线方法可知M为火线，N为零线，故A错误；
B、由于插座右孔接的是火线，所以测电笔笔尖接触插座右孔，氖管能发光，故B错误；
C、开关S闭合时，A点与火线相连，则测电笔笔尖接触A点时氖管会发光；而B点与零线相连，则测电笔笔尖接触B点时氖管不能发光，故C错误；
D、当CD两点间断路时，相当于零线断路，S闭合，此时D点通过灯泡与火线相连，所以测电笔笔尖接触D时氖管发光，故D正确。
故选：D。
20．解：读图可知，甲并联在火线与零线之间，且火线接在丙的前面，不受丙的影响，可以正常工作；
丙插座串联在了火线上，如果丙插座上不接入用电器会使后面的电路出现断路，而接入用电器后，会与后面的用电器串联，使其他用电器都不能达到额定电压，无法正常工作。因此，由于丙的存在，会影响到乙、丁都无法正常工作。
综上所述，只有甲可以正常工作，乙、丙、丁均不能正常工作。
故选：C。
21．解：用测电笔接触“法师”，氖管发光说明此时“法师”身体带电，而他没有触电，是因为把零线断开后，加之舞台上铺有塑料地毯，电流无法形成回路，所以选项C解释正确；
故选：C。
22．解：（1）图示为断路器的工作原理图，当电流过大时，工作过程③电流过大，双金属片发热就多，④双金属片弯曲，触动簧锁装置；①簧锁装置脱开，导致②接触点断开，故这群的顺序是③④①②，故选：B；
（2）据图可知，双金属片向右弯曲，说明双金属片与簧锁装置靠近的一边（右边）线膨胀较小，
从表中1、3两组实验数据可知，康铜的线膨胀较小，故双金属片与簧锁装置靠近的一边是康铜，另一侧是黄铜，故A正确。
故答案为：（1）B；（2）A。
23．解：（1）在使用测电笔时，笔尖接触要检测的导线，应用手接触笔尾金属体，图甲手没有接触笔尾金属体，当笔尖接触火线时，氖管不发光；
（2）图乙中a直接接火线，因为零线断路，则b通过水壶内的电阻丝、保险丝和开关间接接触火线，所以闭合开关后，正确使用测电笔测图乙中abc三处，一定会发光的是ab，而c接地，没有接触火线，故测电笔测c处不发光。
故答案为：（1）手没有接触笔尾金属体；（2）ab。
24．解：（1）小科妈妈正在厨房里使用微波炉、电磁炉和电茶壶，当爸爸开启空调时，此时家庭电路中的总功率过大，干路中的电流过大，家中的“空气开关”立刻切断电路，“漏电保护器”没有反应，由此可以推断空气开关相当于保险丝；
（2）乙图中，人接在了火线与大地之间，通过人体有电流，此时电路中的电流不会过大，空气开关不会断开电路，人会触电；
丙图中，人接在了火线与大地之间，通过人体有电流，此时火线和零线上的电流大小不同，漏电保护器会断开电路，人不会触电；故有触电危险的是乙。
故答案为：（1）空气开关；（2）乙。
25．解：（1）要把限流器接入家庭电路中，从安全用电角度考虑，应该把它接在进户线的火线上；
（2）限流器由电磁铁和滑动变阻器这两条支路组成；要降低限制电流的大小，即减小干路中的电流，而电磁铁的吸合电流不变，根据并联电路的电流规律可知，应减小通过滑动变阻器的电流，结合欧姆定律可知应增大滑动变阻器接入电路中的电阻，所以滑片应向左移动。
故答案为：（1）火；（2）左。
26．解：（1）在使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体；当笔尖接触检测导线时，氖管发光的是火线，氖管不发光的是零线，故甲正确；
开关S断开后，用测电笔测试电路中A、B、C三点，只有B与火线相连，故氖管会发光；
（2）为了用电的安全，开关应接在火线与电灯之间，因此开关应接在2处；
（3）若保险丝处用一只相同型号的灯泡替换，两灯泡串联，串联分压，所以原来的照明灯亮度将变小。
故答案为：甲；B；2；变小。
27．解：（1）使用测电笔时，手要接触测电笔尾部的金属体。笔尖接触电线，氖管发光表明接触的是火线，不发光是零线。四个图中，正确使用测电笔的是图AC；
（2）由题知，加在人体上的电压最大为36V，家庭电路的电压为220V，因串联电路中总电压等于各分电压之和，所以，测电笔大电阻两端的电压：UR＝U﹣U人＝220V﹣36V＝184V，
因串联电路中各处的电流相等，所以，由I＝可得，大电阻的最小值：R＝＝＝7.36×105Ω。
故答案为：（1）AC；（2）串联；测电笔内大电阻的阻值应至少为7.36×105。
28．解：（1）由图乙可知，火线中的电流一部分通过零线，一部分流向大地，即三电流之间的关系：I1＝I2+I3，即I1﹣I2＝I3；
（2）A、站在地面上的人触及b线时（单线接触电）通过火线与零线的电流有差值，脱扣开关会自动断开，即有触电保护作用．故A正确．
B、当用户电流超过一定值时，通过火线与零线的电流没有差值，不会使ef中产生感应电动势，脱扣开关不会断开．故B错误．
C、只要通过火线与零线的电流没有差值脱扣开关不会自动断开，故C错误．
D、当站在绝缘物上的带电工作的人两手分别触到b线和d线时（双线触电），流过火线与零线的电流相等，保护器中火线和零线中电流产生的磁场应完全抵消，不会使ef中产生感应电动势，脱扣开关不会断开．故D错误；
故选A；
（3）站在地面上的人体不小心接触了火线时，因串联电路中总电阻等于各分电阻之和，所以，此时漏电电流：I3＝＝≈0.049A＝49mA，
由图丙可知，额定动作电流I≤30mA，因I3＞I，所以，该漏电保护器能及时断开电路；
（4）A、闭合开关时，虚线框内火线电流仍然等于零线电流，因为导线将电阻R短路，所以闭合开关不影响电路，故A不正确；
B、闭合开关时，通过虚线框内火线的电流大于通过该装置零线的电流，可以模拟漏电情形，故B正确；
CD、闭合开关S时，通过虚线框内火线和零线的电流相等，此时无法模拟漏电情形，故CD不正确；
（5）零线接地，流出电流I2为零，I1和I2的差异很大，漏电保护器立即断开。
故答案为：（1）＝；（2）A；（3）能；（4）B；（5）零线接地，流出电流I2为零，I1和I2的差异很大，漏电保护器立即断开。
