学习情境3
梁

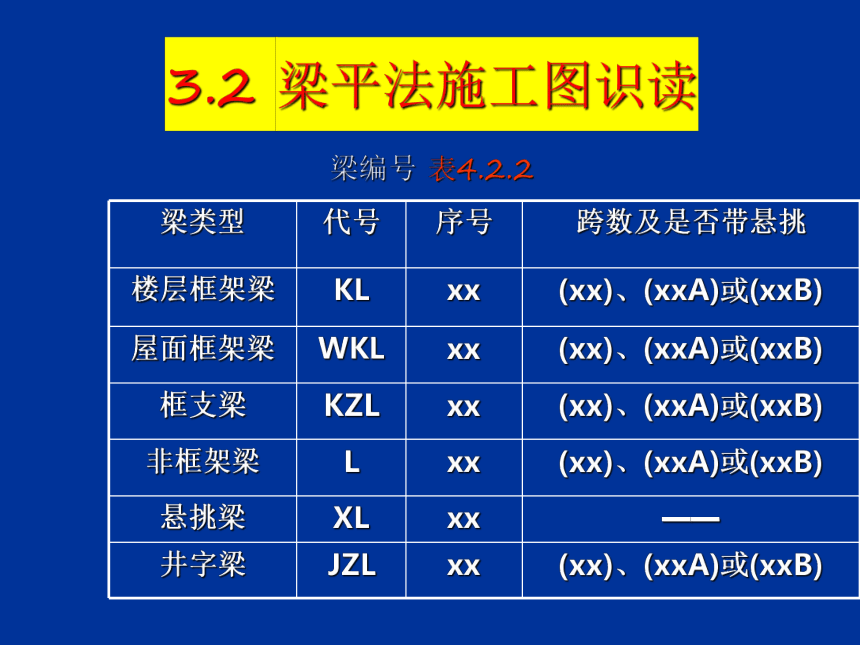

梁类型 代号 序号 跨数及是否带悬挑
楼层框架梁 KL xx (xx)、(xxA)或(xxB)
屋面框架梁 WKL xx (xx)、(xxA)或(xxB)
框支梁 KZL xx (xx)、(xxA)或(xxB)
非框架梁 L xx (xx)、(xxA)或(xxB)
悬挑梁 XL xx ——
井字梁 JZL xx (xx)、(xxA)或(xxB)
框架梁的平法注写方式分为：平面注写方式（p22）和截面注写方式两种（p27、32）
平面注写方式：

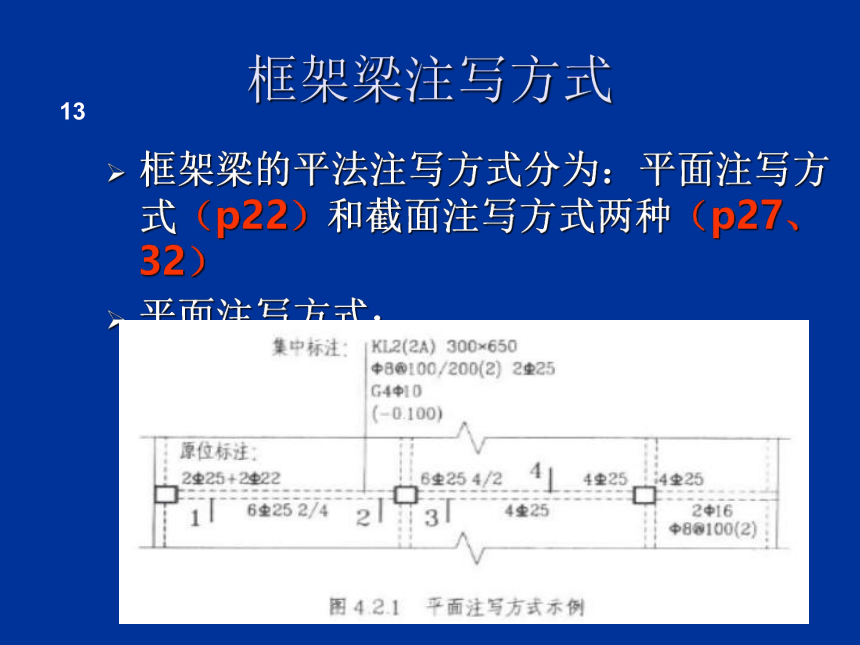

框架梁注写方式
13

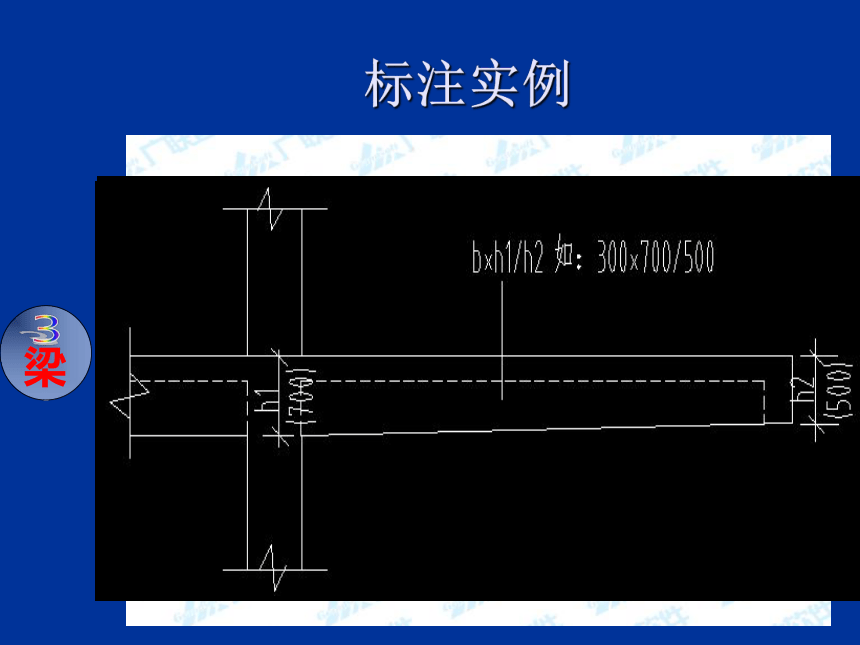

标注实例
梁

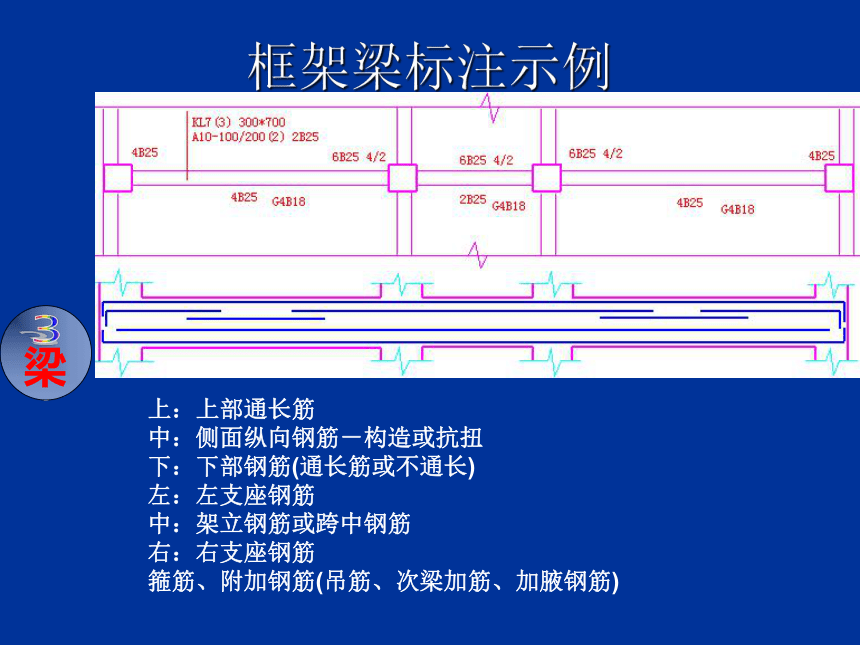

框架梁标注示例
梁
上：上部通长筋
中：侧面纵向钢筋－构造或抗扭
下：下部钢筋(通长筋或不通长)
左：左支座钢筋
中：架立钢筋或跨中钢筋
右：右支座钢筋
箍筋、附加钢筋(吊筋、次梁加筋、加腋钢筋)
梁

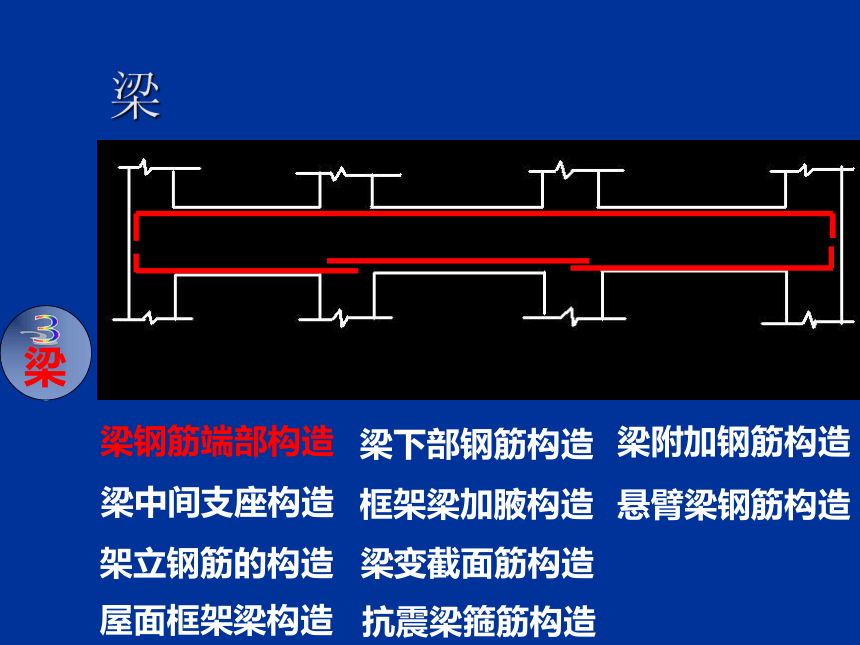

梁钢筋端部构造
梁中间支座构造
架立钢筋的构造
框架梁加腋构造
梁变截面筋构造
梁下部钢筋构造
屋面框架梁构造
抗震梁箍筋构造
梁附加钢筋构造
悬臂梁钢筋构造
梁

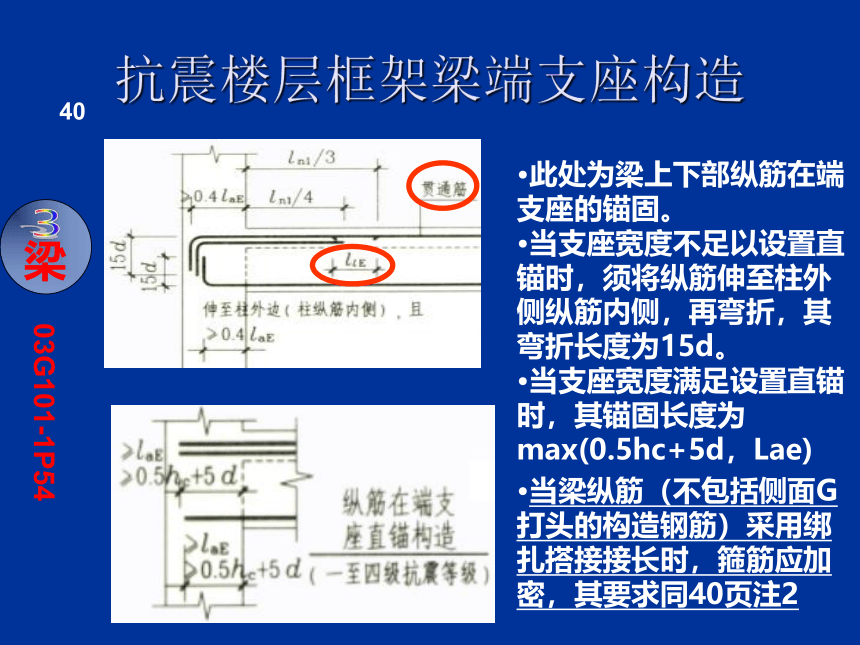

抗震楼层框架梁端支座构造
此处为梁上下部纵筋在端支座的锚固。
当支座宽度不足以设置直锚时，须将纵筋伸至柱外侧纵筋内侧，再弯折，其弯折长度为15d。
当支座宽度满足设置直锚时，其锚固长度为max(0.5hc+5d，Lae)
当梁纵筋（不包括侧面G打头的构造钢筋）采用绑扎搭接接长时，箍筋应加密，其要求同40页注2
03G101-1P54
40
梁
梁
梁

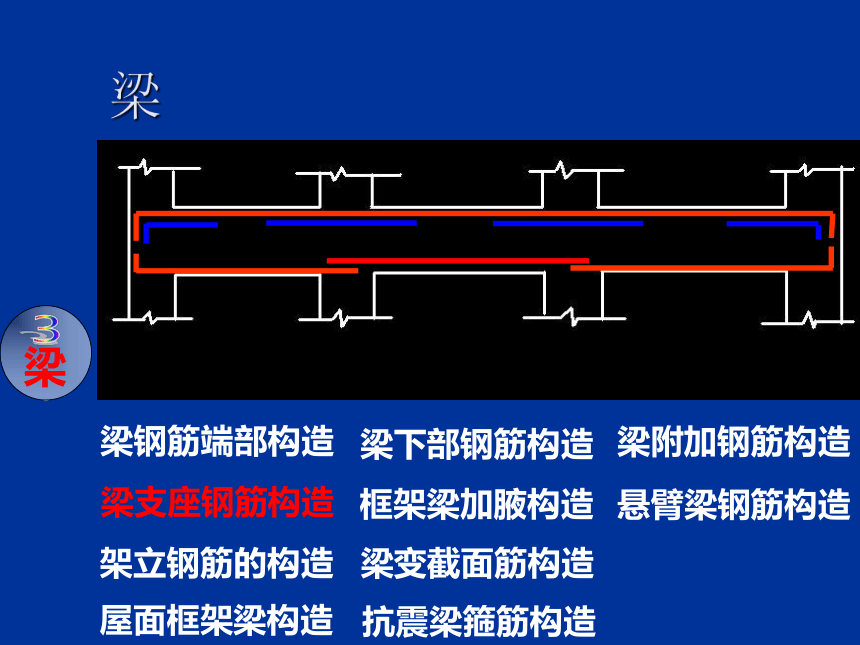

梁钢筋端部构造
梁支座钢筋构造
架立钢筋的构造
框架梁加腋构造
梁变截面筋构造
梁下部钢筋构造
屋面框架梁构造
抗震梁箍筋构造
梁附加钢筋构造
悬臂梁钢筋构造

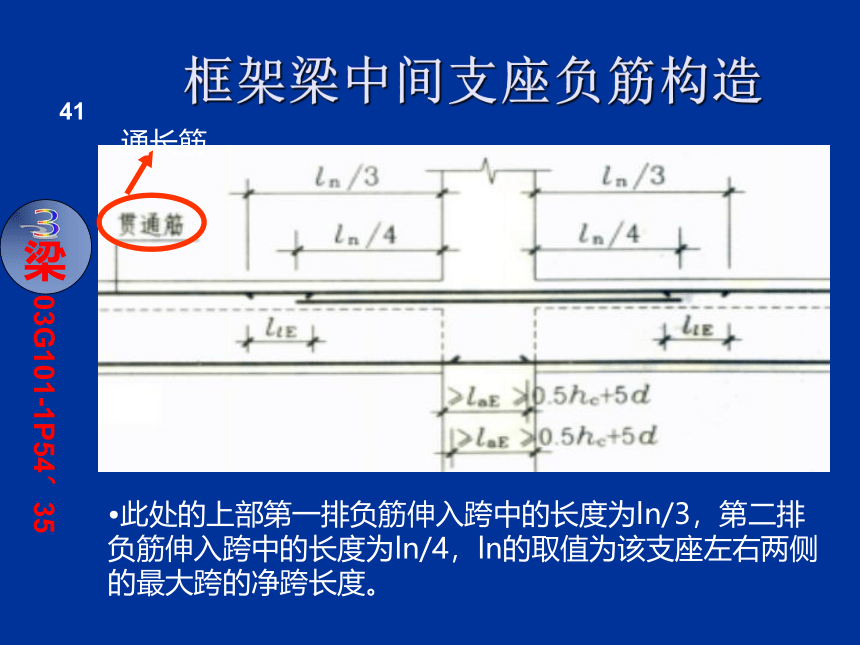

框架梁中间支座负筋构造
此处的上部第一排负筋伸入跨中的长度为ln/3，第二排负筋伸入跨中的长度为ln/4，ln的取值为该支座左右两侧的最大跨的净跨长度。
03G101-1P54、35
通长筋
41
梁

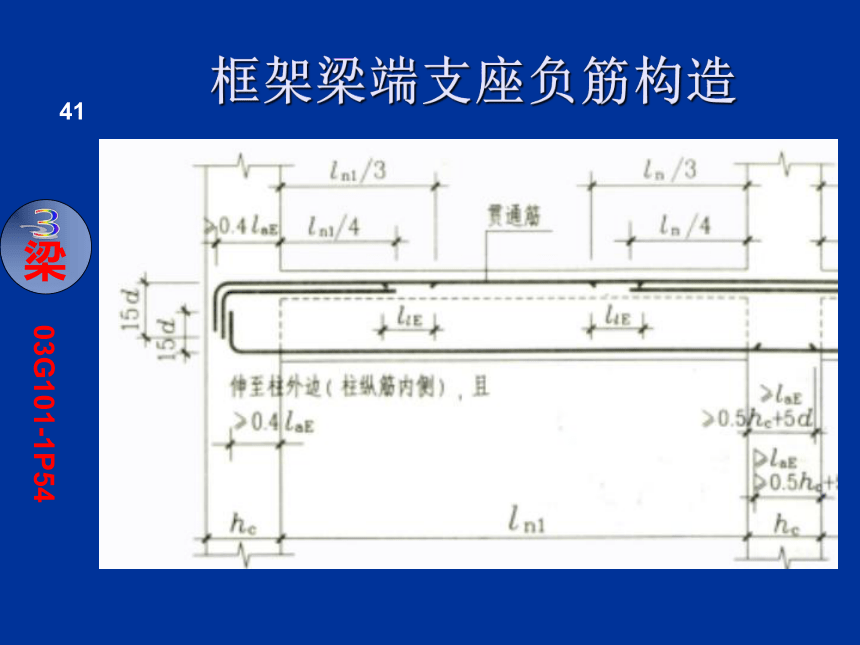

框架梁端支座负筋构造
03G101-1P54
41
梁
梁
梁
梁钢筋端部构造
梁中间支座构造
架立钢筋的构造
框架梁加腋构造
梁变截面筋构造
梁下部钢筋构造
屋面框架梁构造
抗震梁箍筋构造
梁附加钢筋构造
悬臂梁钢筋构造
框架梁架立筋构造
03G101-1P54
42
梁
通长筋
梁
梁
梁钢筋端部构造
梁中间支座构造
架立钢筋的构造
框架梁加腋构造
梁变截面筋构造
梁下部钢筋构造
屋面框架梁构造
抗震梁箍筋构造
梁附加钢筋构造
悬臂梁钢筋构造
抗震WKL构造一
≤150
若柱的外侧纵筋从梁底开始锚入梁内为1.5Lae时，则将梁的上部钢筋伸至柱外侧纵筋的内侧再弯折，弯折长度为梁高-保护层，即将弯折后伸至梁底截断；若梁加腋时，应伸至腋的根部位置。
下部纵筋的锚固同楼层框架梁
03G101-1P55
43~44
梁
抗震WKL构造二
03G101-1P55
44
梁
梁
梁
梁钢筋端部构造
梁支座钢筋构造
架立钢筋的构造
框架梁加腋构造
梁变截面筋构造
梁下部钢筋构造
屋面框架梁构造
抗震梁箍筋构造
梁附加钢筋构造
悬臂梁钢筋构造
梁下部钢筋构造
03G101-1P42
梁
不伸入支座下部钢筋构造
03G101-1P42
47
梁
梁
梁
梁钢筋端部构造
梁中间支座构造
架立钢筋的构造
框架梁加腋构造
梁变截面筋构造
梁下部钢筋构造
屋面框架梁构造
抗震梁箍筋构造
梁附加钢筋构造
其它梁钢筋构造
框架梁加腋构造
1、加腋框架梁中，梁箍筋加密范围判断
2、加腋钢筋的锚固取值起始位置
3、梁上部和下部钢筋的锚固构造
03G101-1P60
48
梁
梁
梁
梁钢筋端部构造
梁中间支座构造
架立钢筋的构造
框架梁加腋构造
梁变截面筋构造
梁下部钢筋构造
屋面框架梁构造
抗震梁箍筋构造
梁附加钢筋构造
悬臂梁钢筋构造
KL中间支座节点
03G101-1P61
48~50
梁
WKL中间支座节点
03G101-1P61
50
梁
梁
梁
梁钢筋端部构造
梁中间支座构造
架立钢筋的构造
框架梁加腋构造
梁变截面筋构造
梁下部钢筋构造
屋面框架梁构造
抗震梁箍筋构造
梁附加钢筋构造
悬臂梁钢筋构造
抗震框架梁箍筋布置情况
一级抗震
二~四级抗震
梁箍筋距支座边的距离为50mm
加密区的长度为max(2hb，500)或max(1.5hb，500)
如果纵筋采用搭接时，在搭接部位的箍筋应加密，设计未注明时，其加密间距为min(5d，100)，d为搭接钢筋的较小直径。
弧形梁沿中心线展开，箍筋间距沿凸面线量度，hb为梁截面高度。
03G101-1P62、63
51~52
梁
梁
梁
梁钢筋端部构造
梁中间支座构造
架立钢筋的构造
框架梁加腋构造
梁变截面筋构造
梁下部钢筋构造
屋面框架梁构造
抗震梁箍筋构造
梁附加钢筋构造
悬臂梁钢筋构造
主次梁附加箍筋及吊筋构造
主次梁相交处附加箍筋，其箍筋间距为：8d(d为箍筋直径)；最大间距≤正常箍筋间距；当在箍筋加密区范围时，间距尚应≤100。
在此梁宽度范围内主梁的正常箍筋或加密箍筋照常设。
吊筋底部各宽出此梁两端各50mm。
当主梁高度≤800时，吊筋角度取45；当主梁高度＞800时，吊筋角度取60。
吊筋上端水平锚固为20d。
03G101-1P62、63
53
梁
梁
梁
梁钢筋端部构造
梁中间支座构造
架立钢筋的构造
框架梁加腋构造
梁变截面筋构造
梁下部钢筋构造
屋面框架梁构造
抗震梁箍筋构造
梁侧面钢筋构造
其它梁钢筋构造
侧面钢筋布置情况
当箍筋为多肢复合箍时，应采用大箍套小箍的形式。
当hw≥450时，在梁的两个侧面应沿高度配置纵向构造钢筋；纵向构造钢筋间距a≤200。
当梁宽≤350时，拉筋直径为6mm；梁宽>350时，拉筋直径为8mm。拉筋间距为非加密区箍筋间距的两倍。当设有多排拉筋时，上下两排拉筋竖向错开设置。
侧面钢筋除了构造钢筋以外还有抗扭钢筋，抗扭钢筋按照设计要求布置，计算同梁下部钢筋
03G101-1P62、63
54
梁
梁
梁
梁钢筋端部构造
梁中间支座构造
架立钢筋的构造
框架梁加腋构造
梁变截面筋构造
梁下部钢筋构造
屋面框架梁构造
抗震梁箍筋构造
梁附加钢筋构造
悬臂梁钢筋构造
悬臂梁钢筋
单面悬挑梁钢筋构造
03G101-1P66
第一排钢筋分为通长和弯下钢筋，注意弯下条件的判断
上部第二排钢筋构造
下部钢筋伸入支座的长度
59~61
梁
梁
非抗震梁
非框架梁
框支梁
井字梁
梁
梁钢筋端部构造
梁中间支座构造
架立钢筋的构造
框架梁加腋构造
梁变截面筋构造
梁下部钢筋构造
屋面框架梁构造
抗震梁箍筋构造
梁附加钢筋构造
悬臂梁钢筋构造
非抗震框架梁
03G101-1P57
1、非抗震框架梁与抗震框架梁在端支座处弯锚是构造相似
2、在端支座采取直锚时，只锚入La即可，无需判断柱中线
45~47
梁
L端支座构造
03G101-1P65
54~59
梁
框支梁钢筋
03G101-1P67
61~62
梁
井字梁钢筋
在实际考虑井字梁上部钢筋的外伸长度时，具体数值以及量的几何尺寸与配筋数值祥具体工程设计。
当两个梁相交的时候，两根梁位于同一层面的钢筋上下交错关系（何者在上何者在下）以及两方向井字梁在该相交处的箍筋布置要求亦祥见具体工程说明
03G101-1P68
63
梁
框架梁钢筋计算
公式：长度＝净跨长+左支座锚固+右支座锚固
左、右支座锚固长度的取值判断：
当hc-保护层(直锚长度)>LaE时，取Max(LaE ,0.5hc＋5d)
当hc-保护层(直锚长度) ≤ LaE时,必须弯锚，
算法1：hc-保护层＋15d
算法2：取0.4LaE＋15d
算法3：取Max(LaE ,hc-保护层＋15d)
算法4：取Max(LaE ,0.4LaE＋15d)
上通筋计算
梁
框架梁钢筋计算
左、右支座锚固长度的取值判断：
左、右支座锚固长度的取值判断：
当hc-保护层(直锚长度)>LaE时，取Max(LaE ,0.5hc＋5d)
当hc-保护层(直锚长度) ≤ LaE时,必须弯锚，
算法1：hc-保护层＋15d
50010-2002
抗震的节点图　　P186-189
抗震的节点图　　P306-307
非抗震的节点图　P137-141
梁
框架梁钢筋计算
端支座负筋的计算
第一排长度=左或右支座锚固+净跨长/3
第二排长度=左或右支座锚固+净跨长/4
梁
框架梁钢筋计算
中间支座负筋长度计算
上排长度=2*max(第一跨,第二跨)净跨长/3+支座宽
下排长度=2*max(第一跨,第二跨)净跨长/4+支座宽
梁
框架梁钢筋计算
架立筋的计算
架立筋长度=净跨长-净跨长/3*2＋150*2
架立筋长度=净跨长-左支座负筋伸入跨内净长-右左支座负筋伸入跨内净长+150*2
注：当梁的上部既有通长筋又有架立筋时，其中架立筋的搭接长度为150
梁
框架梁钢筋计算
局部贯通筋处理
贯通筋长度=净跨长+左支座宽+右支座宽+伸出左支座长度+伸出右支座长度
梁
框架梁钢筋计算
侧面纵向构造或抗扭钢筋的计算03G101-1P24、62
构造筋长度=净跨长+2*15d
抗扭筋长度=净跨长+2*锚固长度（同框架梁下部纵筋）
梁
框架梁钢筋计算
下部通长钢筋、不伸入支座钢筋计算
下部通长长度=净跨长+左支座锚固+右支座锚固
左、右支座锚固同上
下部不伸入支座钢筋长度=净跨长-0.1*2*净跨长
梁
框架梁钢筋计算
箍筋长度计算
长度=(梁宽b-保护层*2+d*2)*2+(梁高h-保护层*2+d*2)*2+1.9d*2+max(10d,75mm)*2
梁
框架梁钢筋计算
箍筋根数计算03G101-1 P62、63
根数=((左加密区长度-50)/加密间距+1)+(非加密区长度/非加密间距-1)+((右加密区长度-50)/加密间距+1）
梁
框架梁钢筋计算
拉筋的计算03G101-1P24、62
拉筋直径取值：梁宽≤350取6mm，>350取8mm
拉筋长度=梁宽-2*保护+2*1.9d+2*max(10d,75mm)+2d
拉筋根数=((净跨长-50*2)/非加密间距*2+1))*排数
梁
框架梁钢筋计算
吊筋的计算03G101-1P62
吊筋夹角取值：梁高≤800取45度，>800取60度
吊筋长度=次梁宽+2*50+2*(梁高-2保护层)/正弦45度（60度）+2*20d
梁
悬臂梁钢筋计算03G101-1P66
单面悬挑梁配筋图
4
2
4
2
12d
2
12d
梁
非框架梁钢筋计算
非框架梁端支座锚固长度的计算03G101-1P65
上部钢筋锚固同框架梁
下部钢筋锚固取12d(La用于弧形梁)
非框架梁端支座负筋长度计算
端支座负筋长度=左支座锚固+净跨长/5
梁
平法原则计算梁钢筋量难点
边支座锚固判断
钢筋类型判断及列式
箍筋根数、长度精确计算
不同类型梁的取值不同
列式复杂、计算过程难
。。。。。。
梁
