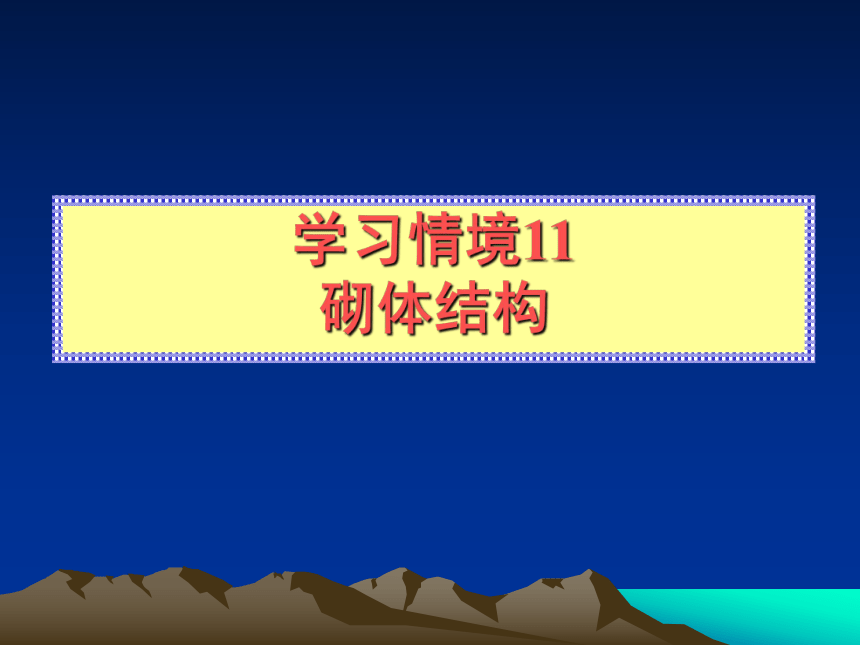

学习情境11
砌体结构

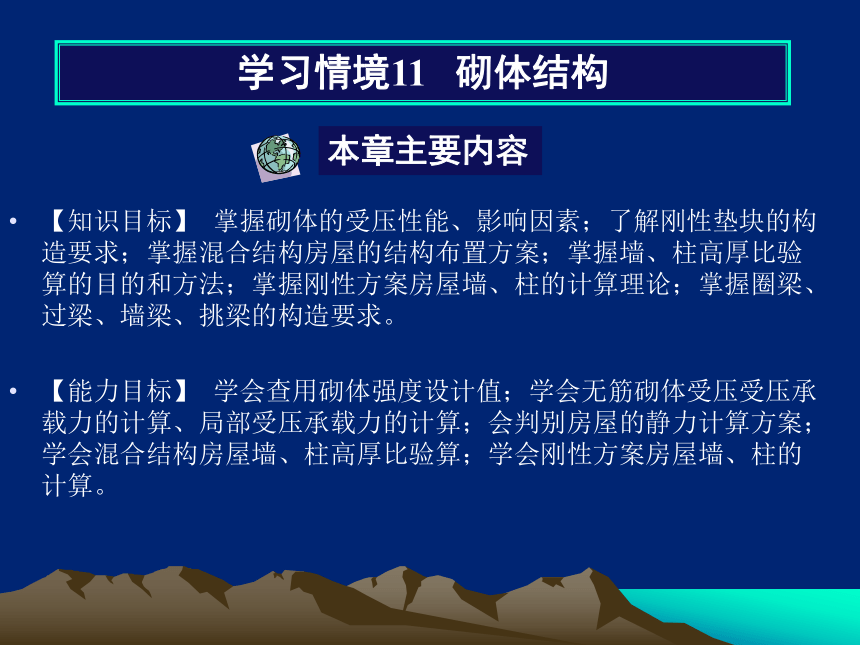

【知识目标】 掌握砌体的受压性能、影响因素；了解刚性垫块的构造要求；掌握混合结构房屋的结构布置方案；掌握墙、柱高厚比验算的目的和方法；掌握刚性方案房屋墙、柱的计算理论；掌握圈梁、过梁、墙梁、挑梁的构造要求。
【能力目标】 学会查用砌体强度设计值；学会无筋砌体受压受压承载力的计算、局部受压承载力的计算；会判别房屋的静力计算方案；学会混合结构房屋墙、柱高厚比验算；学会刚性方案房屋墙、柱的计算。
学习情境11 砌体结构
本章主要内容
10.1砌体材料及力学性能

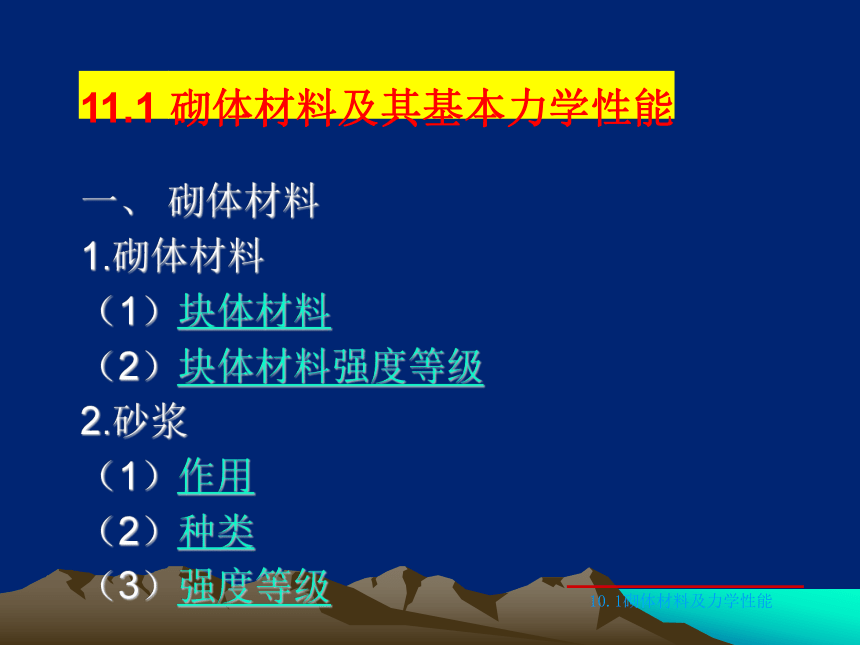

一、 砌体材料
1.砌体材料
（1）块体材料
（2）块体材料强度等级
2.砂浆
（1）作用
（2）种类
（3）强度等级
10.1砌体材料及力学性能

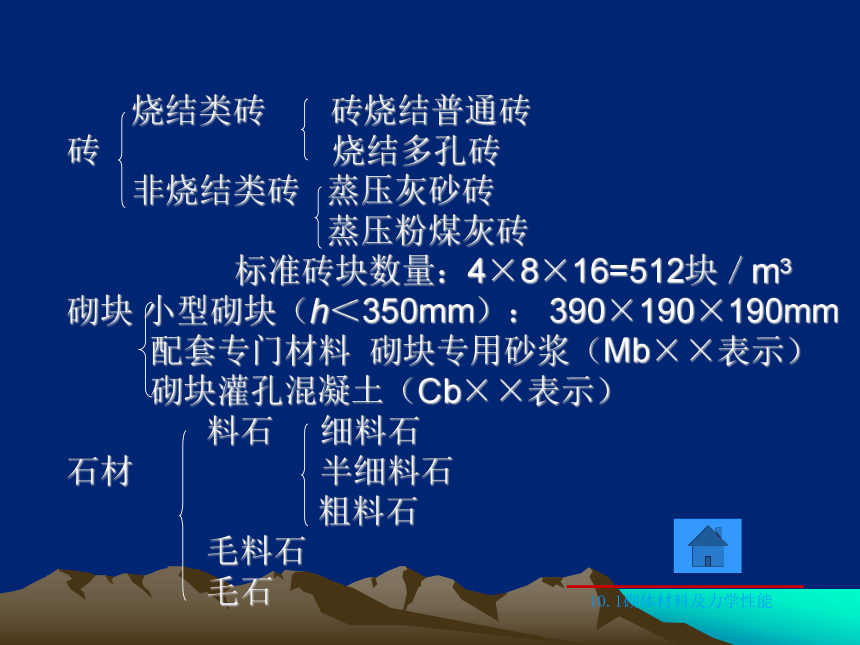

烧结类砖 砖烧结普通砖
砖 烧结多孔砖
非烧结类砖 蒸压灰砂砖
蒸压粉煤灰砖
标准砖块数量：4×8×16=512块／m3
砌块 小型砌块（h＜350mm）： 390×190×190mm
配套专门材料 砌块专用砂浆（Mb××表示）
砌块灌孔混凝土（Cb××表示）
料石 细料石
石材 半细料石
粗料石
毛料石
毛石
10.1砌体材料及力学性能

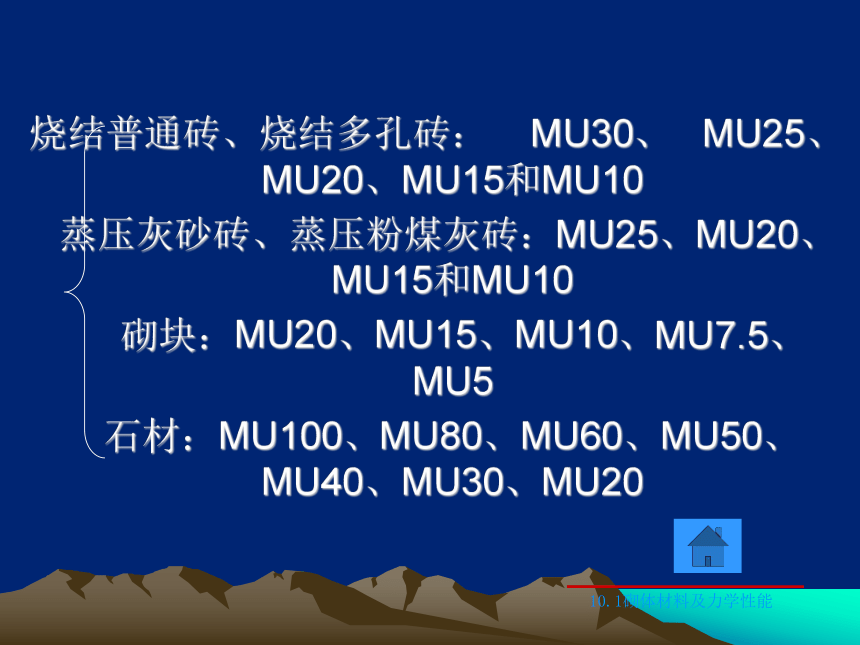

烧结普通砖、烧结多孔砖： MU30、 MU25、MU20、MU15和MU10
蒸压灰砂砖、蒸压粉煤灰砖：MU25、MU20、MU15和MU10
砌块：MU20、MU15、MU10、MU7.5、MU5
石材：MU100、MU80、MU60、MU50、 MU40、MU30、MU20
10.1砌体材料及力学性能

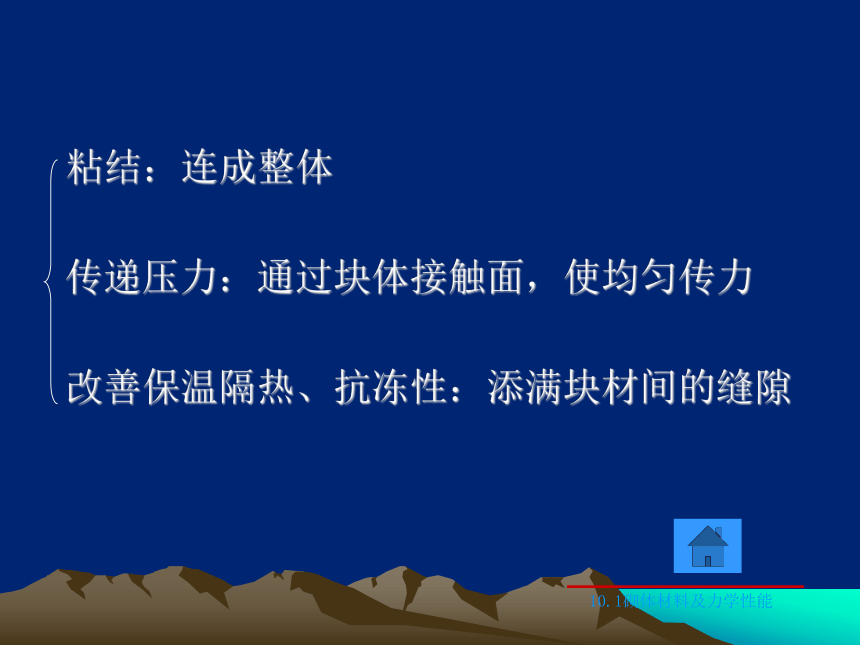

粘结：连成整体
传递压力：通过块体接触面，使均匀传力
改善保温隔热、抗冻性：添满块材间的缝隙
10.1砌体材料及力学性能

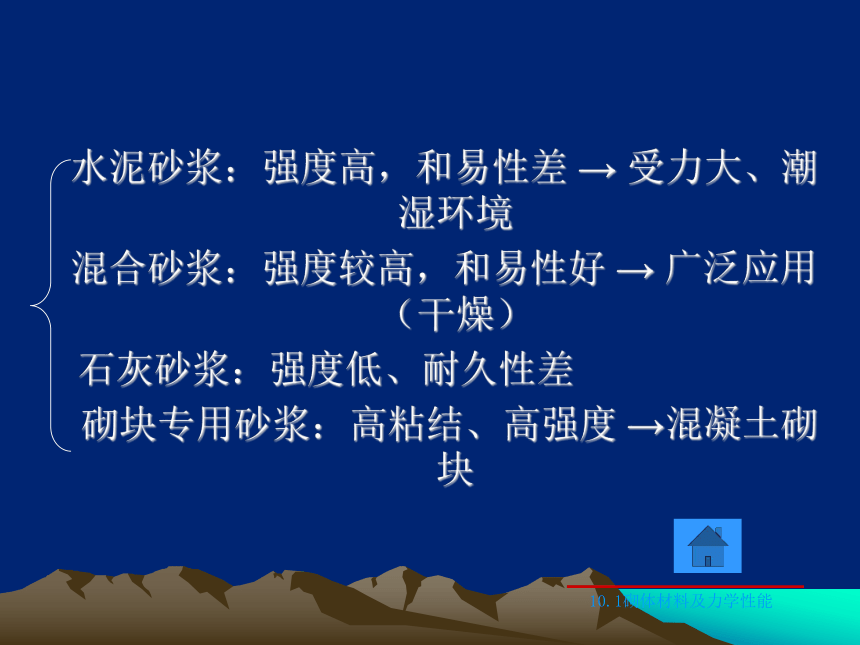

水泥砂浆：强度高，和易性差 → 受力大、潮湿环境
混合砂浆：强度较高，和易性好 → 广泛应用（干燥）
石灰砂浆：强度低、耐久性差
砌块专用砂浆：高粘结、高强度 →混凝土砌块
10.1砌体材料及力学性能

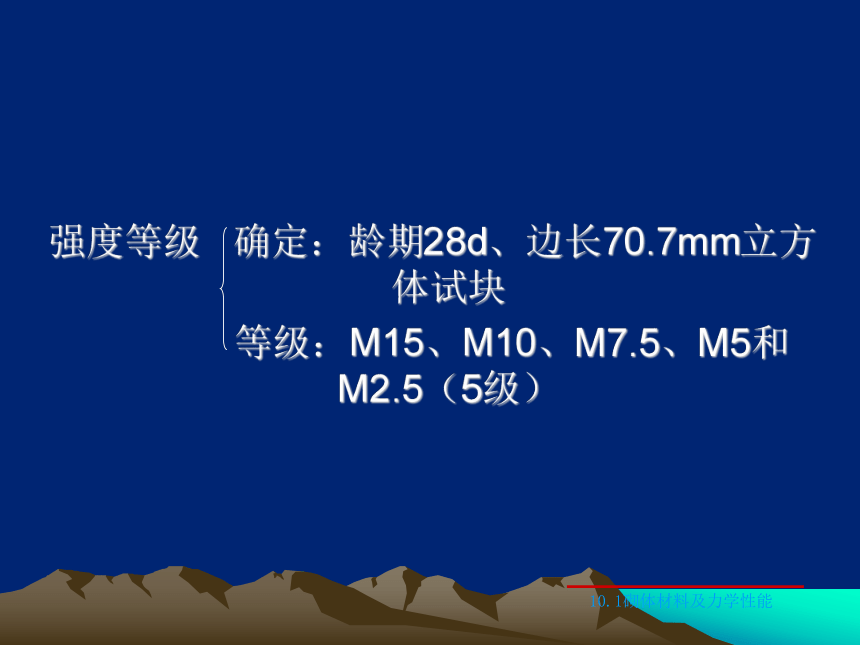

强度等级 确定：龄期28d、边长70.7mm立方体试块
等级：M15、M10、M7.5、M5和M2.5（5级）
10.1砌体材料及力学性能

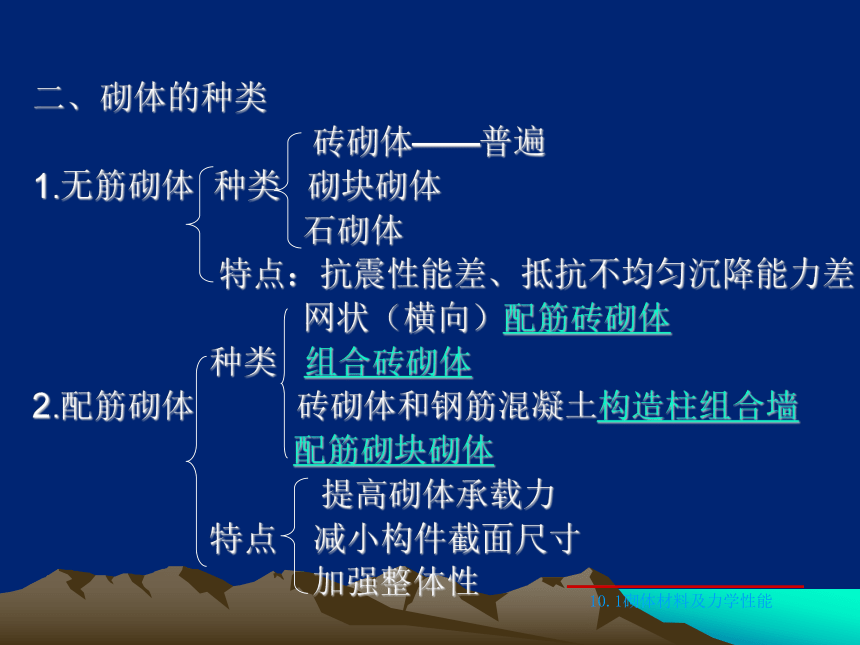

二、砌体的种类
砖砌体——普遍
1.无筋砌体 种类 砌块砌体
石砌体
特点：抗震性能差、抵抗不均匀沉降能力差
网状（横向）配筋砖砌体
种类 组合砖砌体
2.配筋砌体 砖砌体和钢筋混凝土构造柱组合墙
配筋砌块砌体
提高砌体承载力
特点 减小构件截面尺寸
加强整体性
10.1砌体材料及力学性能
图10-1网状配筋砖砌体
（a）方格网式钢筋网 （b）连弯式钢筋网
10.1砌体材料及力学性能
图10-2组合砖砌体
（a）（b）（c）组合砖砌体构件截面；
（d）混凝土或砂浆面层组合墙
1.2 混凝土材料力学性能
图10-3砖砌体和钢筋混凝土构造柱组合墙
An
l1＝（l1＋l2）/2
bc
l1
l2
10.1砌体材料及力学性能
图10-4配筋砌块砌体
10.1砌体材料及力学性能
三、砌体的受压性能
1．砌体受压破坏特征
2. 受压砌体的受力特点
3．影响砌体抗压强度的主要因素
10.1砌体材料及力学性能
第一阶段：N＝（0.5-0.7）Nu时，单砖开裂，N不增大，裂缝不扩展
第二阶段：N＝（0.8-0.9）Nu时，裂缝扩展贯通，N不增大，裂缝继续发展
第三阶段：N≈Nu时，裂缝贯通发展，分割成小砖柱，压碎或失稳而破坏。
10.1砌体材料及力学性能
砖表面不平整，砂浆铺砌不匀—砖、砂浆接触面50-70%
原因 砂浆的横向变形比块材大—粘结力、摩擦力使砖受拉
竖向灰缝不饱满—砌体不连续，产生应力集中
块材抗弯、抗剪、抗拉强度低
块材（砖）处于压缩、弯曲、剪切、局部受压、横向拉伸等复杂应力状态。
10.1砌体材料及力学性能
材料强度 块体：强度高，砌体抗压强度越高→明显
砂浆：等级高，砌体抗压强度有所提高→有限
砂浆性能：流动性、保水性好 过大：砂浆横向变形大
过小：不易均匀密实
采用纯水泥砂浆时，砌体强度降低10~20%。
块材的形状、尺寸、灰缝厚度 外形：平整、规则
尺寸：厚度大，有利
灰缝厚度均匀：8-12mm
饱满：饱满度：≮80%；
块材含水率：10-15%
砌筑质量 砌筑方法：“三·一”砌法
砂浆搅拌方
工人的技术水平
现场质量管理水平
10.1砌体材料及力学性能
四、砌体的受拉、受弯及受剪性能
　　　　　　 应用：水池　　　　　
齿缝破坏——砖强、砂弱
1．轴心受拉 破坏特征 竖缝破坏——砖弱、砂强
通缝破坏——不允许
抗拉强度 取决因素：砂浆强度
应用：挡土墙
水平弯曲 齿缝破坏
2．弯曲受拉 破坏特征 竖缝破坏：很少出现
竖向弯曲：水平通缝破坏
抗拉强度 取决因素：砂浆强度
应用：门窗砖过梁、拱过梁支座等
3．砌体受剪 破坏特征 齿缝（阶梯形）破坏
水平通缝破坏
抗剪强度 取决因素：砂浆强度
10.1砌体材料及力学性能
图10-6砌体的轴心受拉破坏
10.1砌体材料及力学性能
图10-7砌体的弯曲受拉破坏
（a）沿齿缝或直缝破坏 （b）沿通缝破坏
10.1砌体材料及力学性能
图10-8砌体的剪切破坏
（a）沿通缝破坏 （b）沿齿缝破坏 （c）沿阶梯缝破坏
10.1砌体材料及力学性能
五、砌体变形性能
1．砌体弹性模量E
作用：反映砌体压应力与总应变的关系。
取值：取σ = 0.43 m时的割线模量为受压砌体 的弹性模量。
各类砌体弹性模量E值：表10-1
砌体剪变模量G
采用近似取值： G = 0.4E
2．砌体的线膨胀系数、收缩率和摩擦系数
见表10-2
10.1砌体材料及力学性能
砌体种类 砂浆强度等级
≥M10 M7.5 M5 M2.5
烧结普通砖、烧结多孔砖砌体 1600f 1600 f 1600 f 1390 f
蒸压灰砂砖、蒸压粉煤灰砌体 1060 f 1060 f 1060 f 960 f
混凝土砌块砌体 1700 f 1600 f 1500 f --
粗料石、毛料石、毛石砌体 7300 5650 4000 2250
细料石、半细料石砌体 22000 17000 12000 6750
表10-1
10.1砌体材料及力学性能
砌体种类 线膨胀系数10-6/℃ 收缩率mm/m
烧结粘土砖砌体 5 －0.1
蒸压灰砂砖、蒸压粉煤灰砌体 8 －0.2
混凝土砌块砌体 10 －0.2
轻骨料混凝土砌块砌体 10 －0.3
料石和毛石砌体 8 —
表10-2
10.1砌体材料及力学性能
