学习情境11
砌体结构

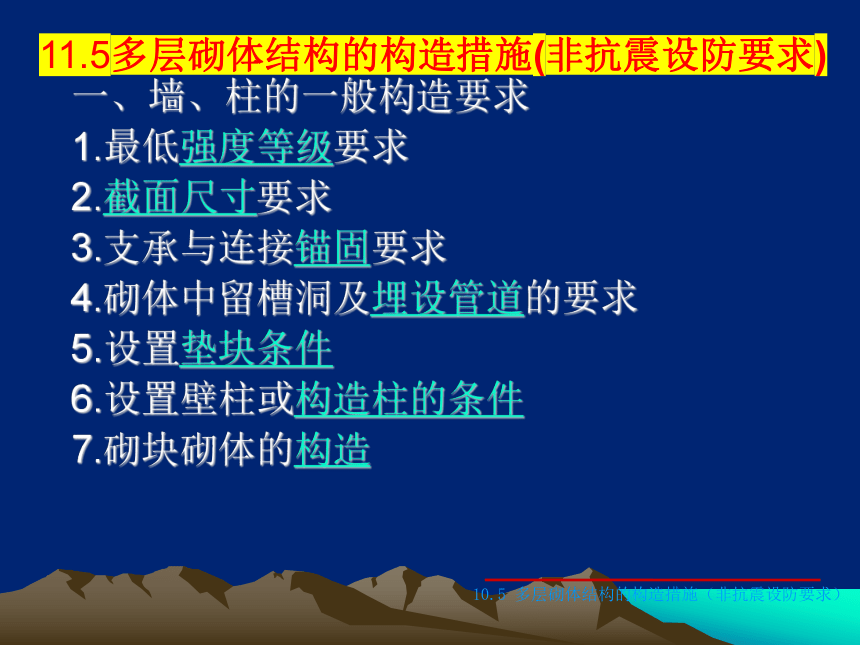

10.5 多层砌体结构的构造措施（非抗震设防要求）

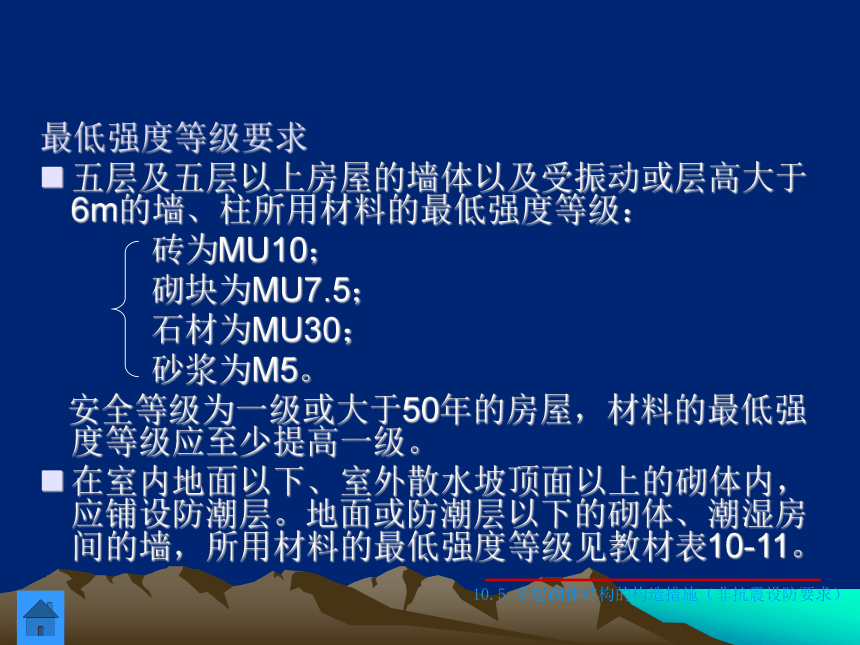

最低强度等级要求
五层及五层以上房屋的墙体以及受振动或层高大于6m的墙、柱所用材料的最低强度等级：
砖为MU10；
砌块为MU7.5；
石材为MU30；
砂浆为M5。
安全等级为一级或大于50年的房屋，材料的最低强度等级应至少提高一级。
在室内地面以下、室外散水坡顶面以上的砌体内，应铺设防潮层。地面或防潮层以下的砌体、潮湿房间的墙，所用材料的最低强度等级见教材表10-11。
10.5 多层砌体结构的构造措施（非抗震设防要求）

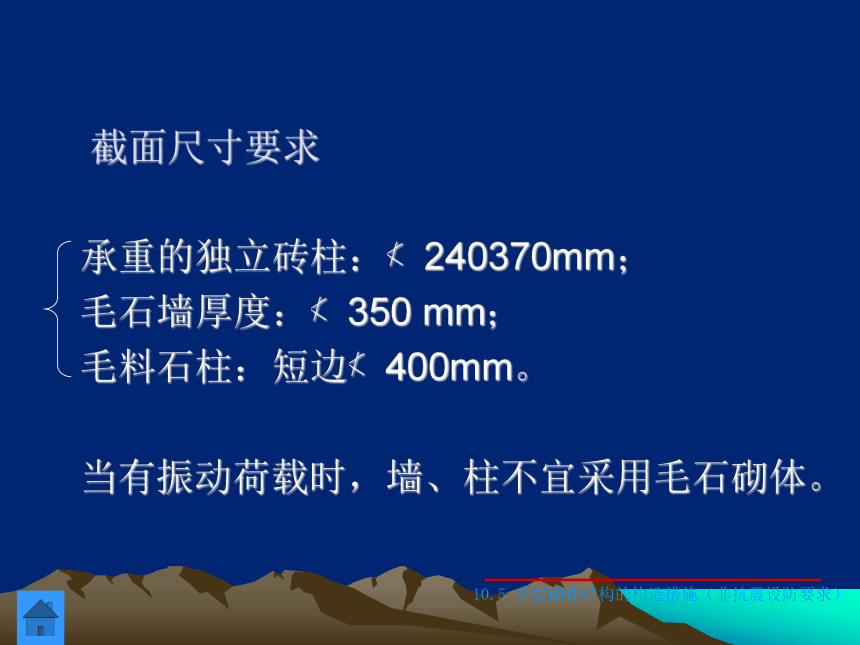

截面尺寸要求
承重的独立砖柱：≮240370mm；
毛石墙厚度：≮350 mm；
毛料石柱：短边≮400mm。
当有振动荷载时，墙、柱不宜采用毛石砌体。
10.5 多层砌体结构的构造措施（非抗震设防要求）

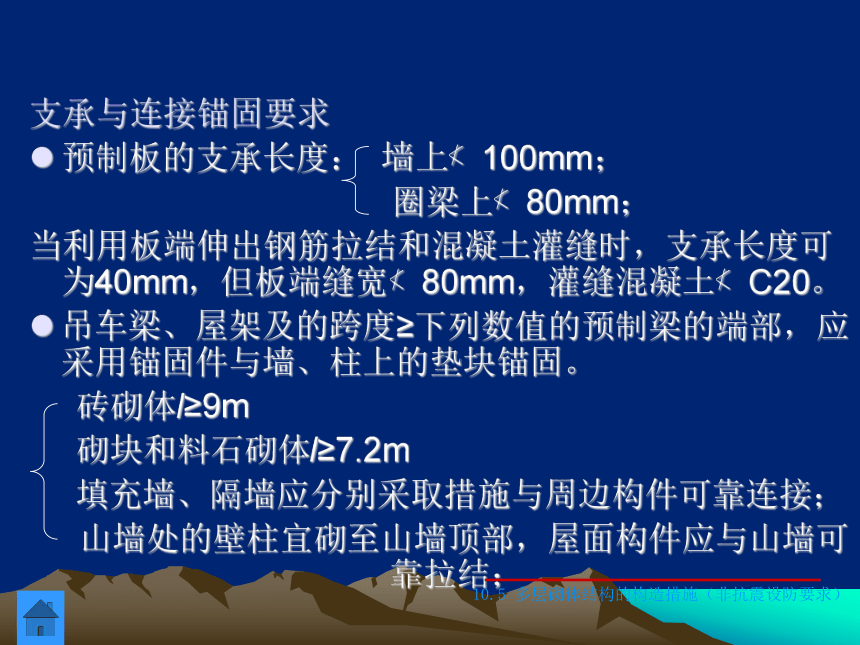

支承与连接锚固要求
预制板的支承长度： 墙上≮100mm；
圈梁上≮80mm；
当利用板端伸出钢筋拉结和混凝土灌缝时，支承长度可为40mm，但板端缝宽≮80mm，灌缝混凝土≮C20。
吊车梁、屋架及的跨度≥下列数值的预制梁的端部，应采用锚固件与墙、柱上的垫块锚固。
砖砌体l≥9m
砌块和料石砌体l≥7.2m
填充墙、隔墙应分别采取措施与周边构件可靠连接；
山墙处的壁柱宜砌至山墙顶部，屋面构件应与山墙可 靠拉结；
10.5 多层砌体结构的构造措施（非抗震设防要求）

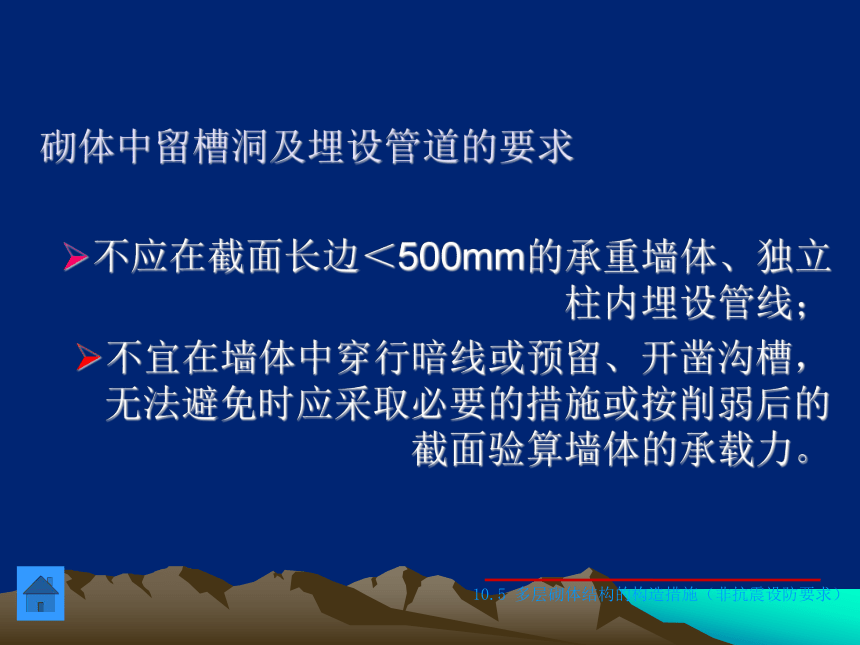

砌体中留槽洞及埋设管道的要求
不应在截面长边＜500mm的承重墙体、独立柱内埋设管线；
不宜在墙体中穿行暗线或预留、开凿沟槽，无法避免时应采取必要的措施或按削弱后的截面验算墙体的承载力。
10.5 多层砌体结构的构造措施（非抗震设防要求）

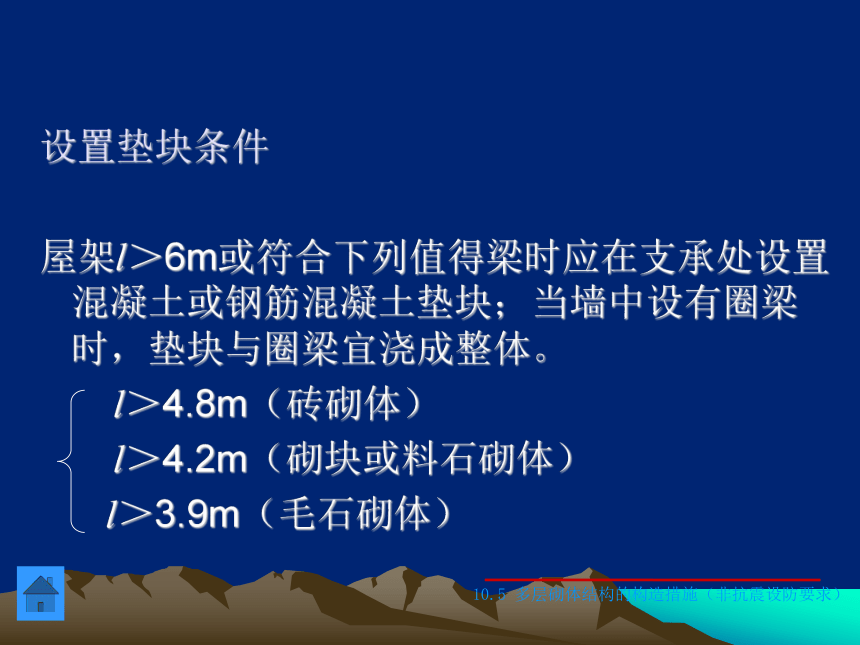

设置垫块条件
屋架l＞6m或符合下列值得梁时应在支承处设置混凝土或钢筋混凝土垫块；当墙中设有圈梁时，垫块与圈梁宜浇成整体。
l＞4.8m（砖砌体）
l＞4.2m（砌块或料石砌体）
l＞3.9m（毛石砌体）
10.5 多层砌体结构的构造措施（非抗震设防要求）

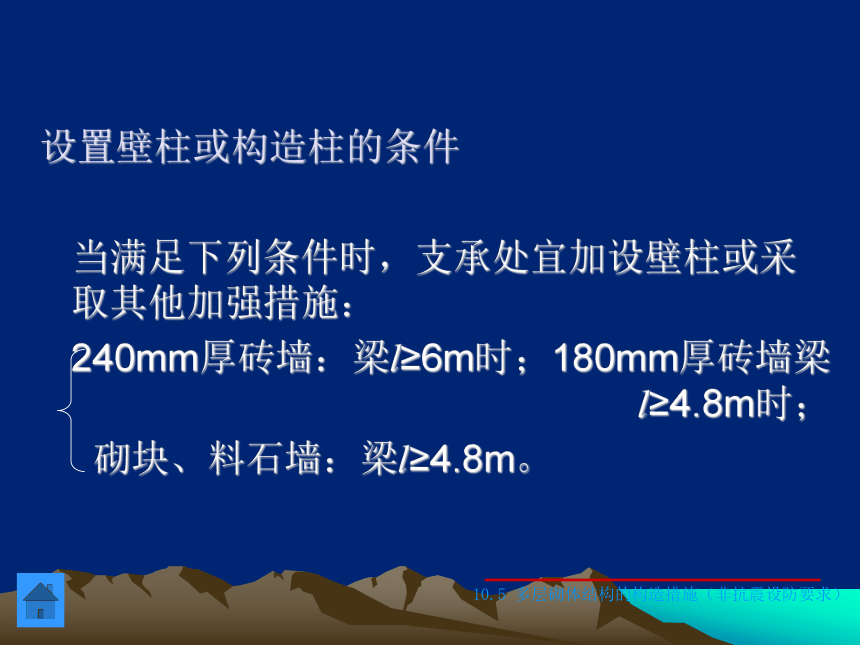

设置壁柱或构造柱的条件
当满足下列条件时，支承处宜加设壁柱或采取其他加强措施：
240mm厚砖墙：梁l≥6m时；180mm厚砖墙梁l≥4.8m时；
砌块、料石墙：梁l≥4.8m。
10.5 多层砌体结构的构造措施（非抗震设防要求）

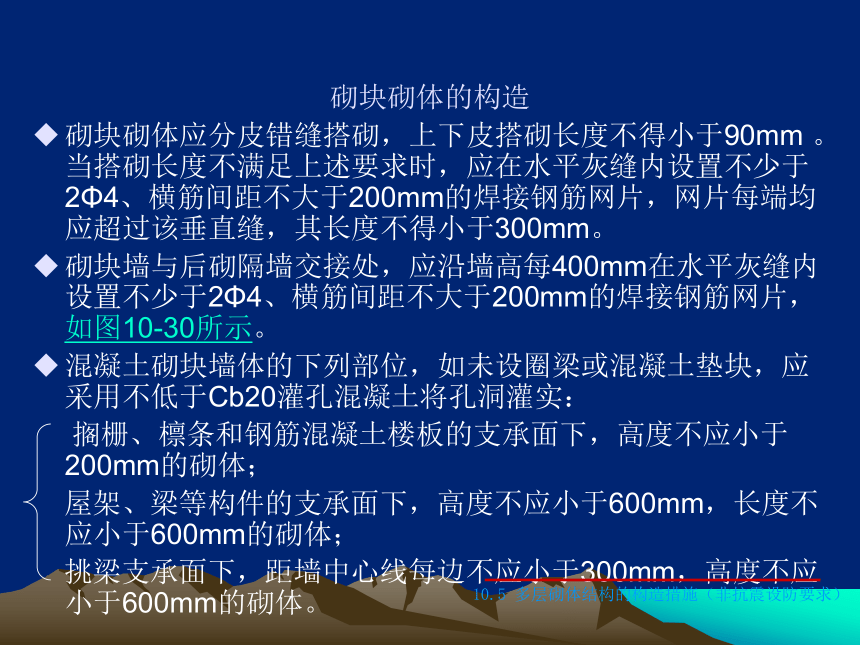

砌块砌体的构造
砌块砌体应分皮错缝搭砌，上下皮搭砌长度不得小于90mm 。当搭砌长度不满足上述要求时，应在水平灰缝内设置不少于2Φ4、横筋间距不大于200mm的焊接钢筋网片，网片每端均应超过该垂直缝，其长度不得小于300mm。
砌块墙与后砌隔墙交接处，应沿墙高每400mm在水平灰缝内设置不少于2Φ4、横筋间距不大于200mm的焊接钢筋网片，如图10-30所示。　　
混凝土砌块墙体的下列部位，如未设圈梁或混凝土垫块，应采用不低于Cb20灌孔混凝土将孔洞灌实：
搁栅、檩条和钢筋混凝土楼板的支承面下，高度不应小于200mm的砌体；
屋架、梁等构件的支承面下，高度不应小于600mm，长度不应小于600mm的砌体；
挑梁支承面下，距墙中心线每边不应小于300mm，高度不应小于600mm的砌体。
10.5 多层砌体结构的构造措施（非抗震设防要求）
10.5 多层砌体结构的构造措施（非抗震设防要求）
图10-30砌块墙与后砌隔墙交接处钢筋网片
二、圈梁
在房屋的檐口、窗顶、楼层、吊车梁顶等标高处，沿砌体墙水平方向设置按构造配筋的混凝土梁式构件，通常称为钢筋混凝土圈梁，简称圈梁。
作用；
圈梁的设置；
圈梁的构造要求。
10.5 多层砌体结构的构造措施（非抗震设防要求）
圈梁作用
增强房屋的整体刚度，防止由于地基不均匀沉降或较大振动荷载对墙体的不利影响。
圈梁的存在，可减小墙体的计算高度，提高墙体的稳定性；
跨越门窗洞口的圈梁，若配筋不少于过梁或适当增配一些钢筋时，还可兼作过梁。
10.5 多层砌体结构的构造措施（非抗震设防要求）
圈梁的设置
多层砖砌体房屋 3-4层时：檐口处设一道
＞4层时：所有纵横墙上隔层设置
10.5 多层砌体结构的构造措施（非抗震设防要求）
圈梁的构造要求
应连续、封闭、设在同一水平面上 →否则，上部设附加圈梁。附加圈梁与圈梁搭接长度：≮2倍垂直间距，且≮1m；
圈梁在纵、横墙交接处，应设置附加钢筋予以加强；
圈梁截面宜与墙厚相同，墙厚h＞240mm时：≮2h／3，高度≮120mm， 纵筋：≮4Φ10，搭接长度按受拉钢筋确定，箍筋间距≯300mm；
圈梁兼做过梁时，过梁部分钢筋应按计算单独配置。
10.5 多层砌体结构的构造措施（非抗震设防要求）
10.5 多层砌体结构的构造措施（非抗震设防要求）
H
图10-31圈梁的搭接
≥2H
≥1000
≥2H
≥1000
门窗洞口
圈梁
附加圈梁
10.5 多层砌体结构的构造措施（非抗震设防要求）
图10-32 现浇圈梁的连接构造
三、防止或减轻墙体开裂的主要措施
1.防止或减轻地基不均匀沉降引起墙体开裂的主要措施：
2.防止或减轻由温度和收缩变形引起墙体开裂的主要措施包括：
防止墙体因温度变化及砌体收缩变形引起裂缝的主要措施；
防止或减轻房屋顶层墙体的裂缝，可根据情况采取的措施；
防止或减轻房屋底层墙体裂缝，可根据情况采取的措施；
为防止或减轻混凝土砌块房屋顶层两端和底层第一、第二开间门窗洞处的裂缝，可采取的措施；
10.5 多层砌体结构的构造措施（非抗震设防要求）
防止或减轻地基不均匀沉降引起墙体开裂的主要措施：
合理设置沉降缝；
设置钢筋混凝土圈梁。圈梁设置在基础顶面和檐口部位的效果最好；
加强地基验槽工作，如发现有不良地基应急时妥善处理，然后才可进行基础施工。
10.5 多层砌体结构的构造措施（非抗震设防要求）
防止墙体因温度变化及砌体收缩变形引起裂缝的主要措施：
在墙体中设置伸缩缝，伸缩缝的最大间距按下表采用。
10.5 多层砌体结构的构造措施（非抗震设防要求）
屋盖或楼盖类别 间距
整体式或装配整体式钢筋混凝土结构 有保温层或隔热层的屋盖、楼盖 50
无保温层或隔热层的屋盖 40
装配式无檩体系钢筋混凝土结构 有保温层或隔热层的屋盖、楼盖 60
无保温层或隔热层的屋盖 50
装配式有檩体系钢筋混凝土结构 有保温层或隔热层的屋盖 75
无保温层或隔热层的屋盖 60
瓦材屋盖、木屋盖或楼盖、轻钢屋盖 100
10.5 多层砌体结构的构造措施（非抗震设防要求）
防止或减轻房屋顶层墙体的裂缝，可根据情况采取下列措施：
①在屋盖结构上设置保温、隔热层，并合理安排屋面保温层施工；
②屋面保温（隔热）层或屋面刚性面层及砂浆找平层应设置分隔缝，分隔缝间
距不宜大于6m，并与女儿墙隔开，其缝宽不小于30mm；
③采用装配式有檩体系钢筋混凝土屋盖和瓦材屋盖；
④加强顶层墙体的抗拉能力。在顶层屋盖下设置沿外墙闭合但不外露的钢筋混
凝土圈梁，在房屋两端圈梁下的墙体内宜设置适量的转角水平拉结钢筋，以
约束墙体裂缝的形成和发展；
⑤顶层挑梁末端下墙体灰缝内设置3道焊接钢筋网片（纵向钢筋不宜少于2Φ4 ，横筋间距不宜大于200mm）或2Φ6钢筋，钢筋网片或钢筋应自挑梁末端伸入两边墙体不小于1m；
⑥顶层墙体有门窗等洞口时，应在过梁上的水平灰缝内设置2～3道焊接钢筋
网片或2Φ6钢筋，并应伸入过梁两端墙内不小于600mm；
⑦顶层及女儿墙砂浆强度等级不低于M5；
⑧女儿墙应设置构造柱，构造柱间距不宜大于4m，构造柱应伸至女儿墙顶并与
现浇钢筋混凝土压顶整浇在一起；
⑨房屋顶层端部墙体内适当增设构造柱。
防止或减轻房屋底层墙体裂缝，可根据情况采取下列措施
增大基础圈梁的刚度；
在底层的窗台下墙体灰缝内设置3道焊接钢筋网片或2Φ6钢筋，并伸入两边窗间墙内不小于600mm；
采用钢筋混凝土窗台板，窗台板嵌入窗间墙内不小于600mm；
10.5 多层砌体结构的构造措施（非抗震设防要求）
为防止或减轻混凝土砌块房屋顶层两端和底层第一、第二开间门窗洞处的裂缝，可采取以下措施
在门窗洞口两边墙体的水平灰缝中，设置长度不小于900mm、竖向间距为400mm的2Φ4焊接钢筋网片；
在顶层和底层设置通长钢筋混凝土窗台梁，窗台梁的高度宜为块高的模数，纵筋不少于4Φ10、箍筋Φ6＠200，Cb20混凝土。
10.5 多层砌体结构的构造措施（非抗震设防要求）
作业：
思考题：12、13、14
