学习情境11
砌体结构

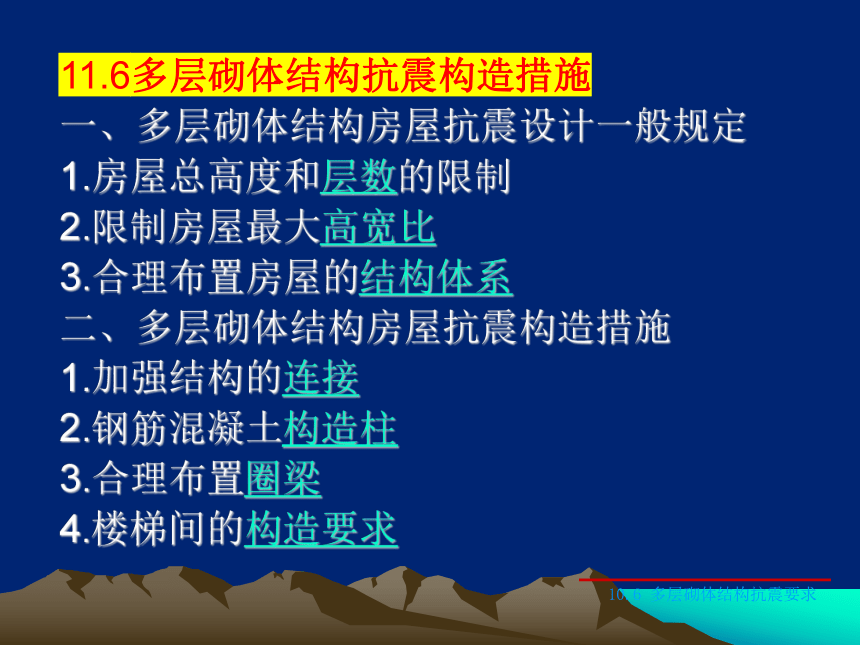

10.6 多层砌体结构抗震要求

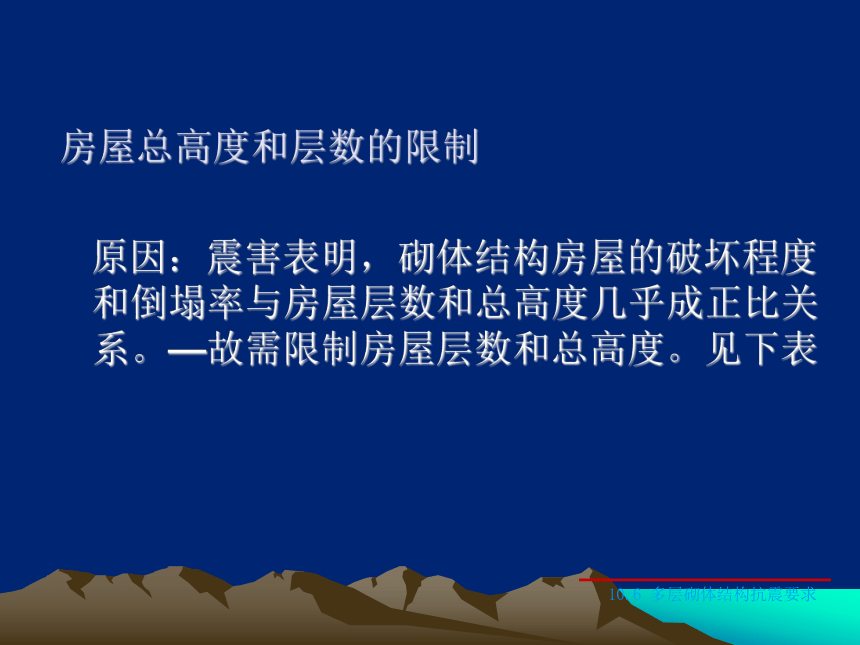

房屋总高度和层数的限制
原因：震害表明，砌体结构房屋的破坏程度和倒塌率与房屋层数和总高度几乎成正比关系。—故需限制房屋层数和总高度。见下表
10.6 多层砌体结构抗震要求
10.6 多层砌体结构抗震要求

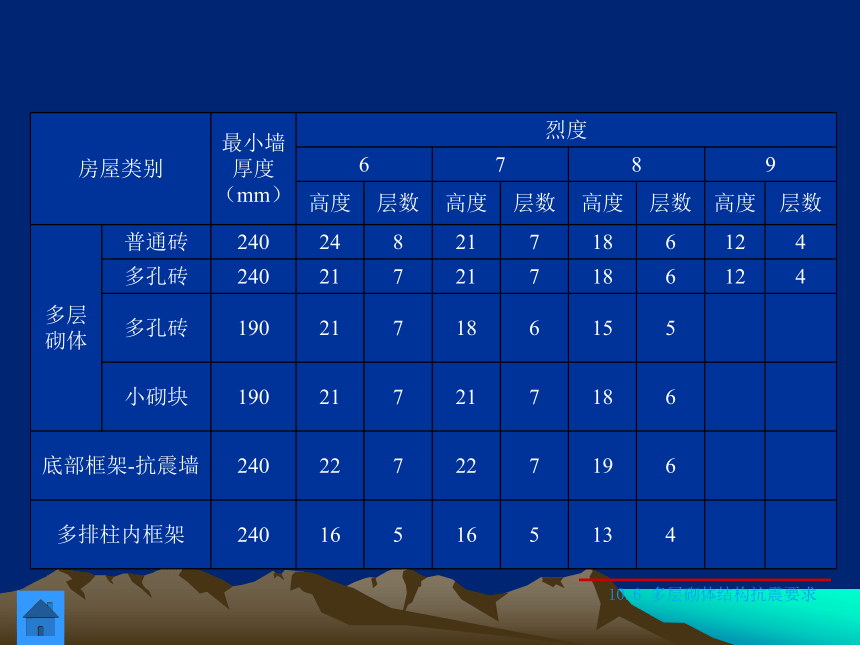

房屋类别 最小墙厚度（mm） 烈度
6 7 8 9
高度 层数 高度 层数 高度 层数 高度 层数
多层砌体 普通砖 240 24 8 21 7 18 6 12 4
多孔砖 240 21 7 21 7 18 6 12 4
多孔砖 190 21 7 18 6 15 5
小砌块 190 21 7 21 7 18 6
底部框架-抗震墙 240 22 7 22 7 19 6
多排柱内框架 240 16 5 16 5 13 4

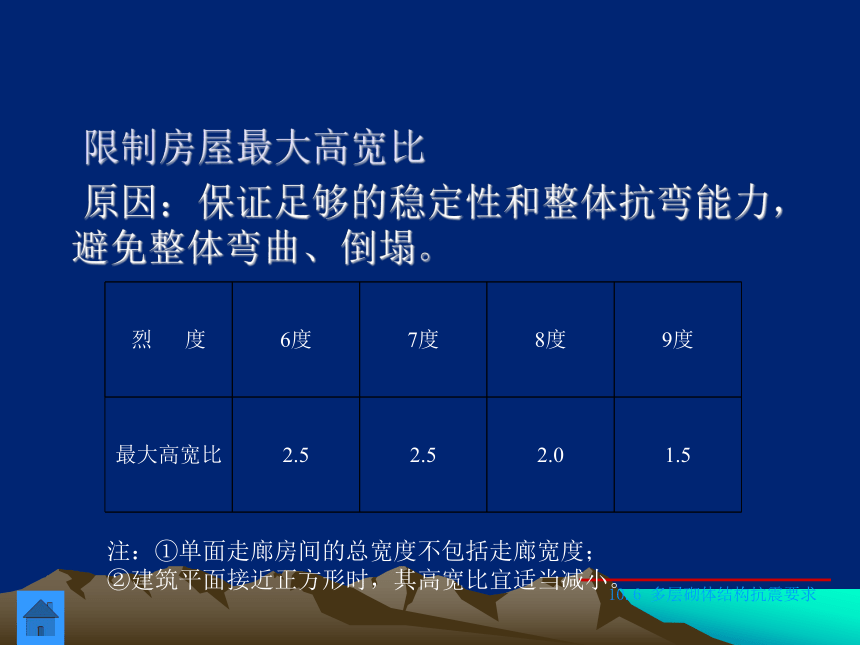

限制房屋最大高宽比
原因：保证足够的稳定性和整体抗弯能力，避免整体弯曲、倒塌。
10.6 多层砌体结构抗震要求
烈 度 6度 7度 8度 9度
最大高宽比 2.5 2.5 2.0 1.5
注：①单面走廊房间的总宽度不包括走廊宽度；
②建筑平面接近正方形时，其高宽比宜适当减小。
合理布置房屋的结构体系
应优先采用空间刚度大、整体性较好的横墙承重或纵横墙共同承重的结构体系。
纵横墙的布置应对称均匀，沿平面内宜对齐，沿竖向应上下连续；窗间墙宽度宜均匀。
设置防震缝。防震缝是减轻地震对房屋破坏的有效措施之一，防震缝应沿房屋全高设置（基础处可不设），缝两侧均应设置墙体，缝宽一般采用50～100mm。
楼梯间不宜设置在房屋的尽端和转角处。
烟道、风道、垃圾道等不应削弱承重墙体，否则应对被削弱的墙体采取加强措施。如必须做出屋面或附墙烟囱时，宜采用竖向配筋砌体。
不应采用无锚固的钢筋混凝土预制挑檐。
10.6 多层砌体结构抗震要求

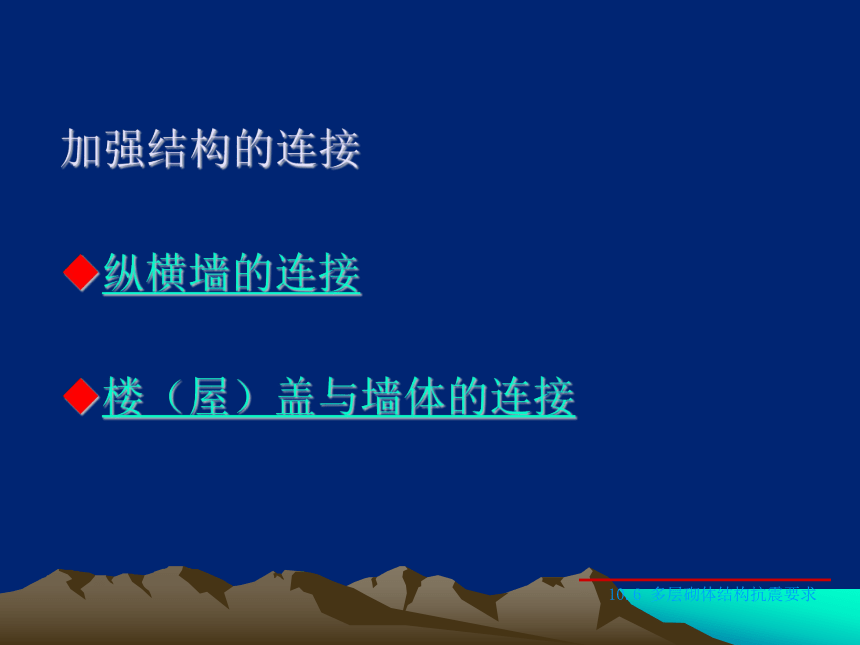

加强结构的连接
纵横墙的连接
楼（屋）盖与墙体的连接
10.6 多层砌体结构抗震要求
纵横墙的连接
后砌非承重隔墙，沿墙高每隔500mm设2φ6拉结筋与承重墙或柱拉结，每边伸入墙内≮500mm。
8度、9度时：长度＞5m的后砌非承重隔墙的墙顶，应与楼板或梁拉结。
7度时长度＞7.2m的大房间及8度和9度时，外墙转角及内、外墙交接处，应沿墙高每隔500mm设2φ6拉结筋，每边伸入墙内≮1m。
10.6 多层砌体结构抗震要求
楼（屋）盖与墙体的连接
现浇混凝土楼板或屋面板，伸进墙体内的长度≮120mm。
装配式混凝土楼板或屋面板，当圈梁未设在板的同一标高时，板端伸进外墙≮120mm，伸进内墙≮100mm，伸进梁上≮80mm。
当板跨度＞4.8m并与外墙平行时，靠外墙的预制板侧边应与墙或梁拉结。
房屋端部大房间的楼盖、8度时房屋的屋盖、9度时房屋的楼（屋）盖，当圈梁设在板底时，预制板应相互拉结，并与梁、墙或圈梁拉结。
10.6 多层砌体结构抗震要求
钢筋混凝土构造柱
作用：构造柱能对墙体起到约束作用，提高其抗剪能力，提高其变形性能。
构造柱设置要求
构造要求
10.6 多层砌体结构抗震要求
构造柱设置要求
设置部位：应符合表10-15要求；
外廊式和单面走廊式的多层房屋，应按增加一层后的层数设置，且单面走廊两侧的纵墙均应按外墙对待；
对教学楼、医院等横墙少的房屋，应按增加一层后的层数设置；当为外廊式和单面走廊式房屋时，应按再增加一层的原则设置构造柱；当6度≯4层、7度≯3层、8度≯2层时——按增加二层后的层数对待。
10.6 多层砌体结构抗震要求
10.6 多层砌体结构抗震要求
房 屋 层 数 设 置 部 位
6度 7度 8 度 9度
四、五 三、四 二、三 外墙四角，
错层部位横墙与外纵墙交接处，
大房间内外墙交接处，
较大洞口两侧 7、8度时，楼、电梯间的四角；隔15m或单元横墙与外纵墙交接处
六、七 五 四 二 隔开间横墙（轴线）与外墙交接处，山墙与内纵墙交接处；7～9度时，楼、电梯间的四角
八 六、七 五、六 三、四 内墙（轴线）与外墙交接处，内墙的局部较小墙垛处；7～9度时，楼、电梯间的四角；9度时内纵墙与横墙（轴线）交接处
表10-15 砖房构造柱设置要求
构造柱构造要求
最小截面：240mm180mm；纵向钢筋：宜4φ12；箍筋间距：≯250mm，且柱上下端宜适当加密；7度＞6层、8度＞5层和9度时：纵筋宜4φ14，箍筋间距≯200mm；房屋四角构造柱可适当加大截面及配筋。
构造柱与墙连接：应先砌墙后浇柱，砌成马牙槎，沿墙高每隔500mm设2φ6拉结筋，每边伸入墙内≮1m。
构造柱与圈梁连接：构造柱纵筋应穿过圈梁，保证构造柱纵筋上下贯通。
构造柱可不单独设置基础，但应伸入室外地面下500mm，或锚入埋深＜500mm的基础圈梁内。
当房屋高度和层数接近《抗震规范》规定的限值时，横墙内的构造柱间距不宜大于层高的二倍，下部1/3楼层的构造柱间距应适当减小；当外纵墙开间大于3.9m时，应另设加强措施；内纵墙的构造柱间距不宜大于4.2m。
10.6 多层砌体结构抗震要求
合理布置圈梁
作用
设置原则
构造要求
10.6 多层砌体结构抗震要求
圈梁作用
增强房屋的整体性；
对楼屋盖起约束作用，提高其水平刚度，保证有效地传递水平地震作用；
与构造柱联合，对墙体在竖向平面内起约束作用，阻止墙体剪切变形的发展，改善墙体乃至整个房屋的延性。
10.6 多层砌体结构抗震要求
圈梁的设置原则
设置应符合下表要求。
10.6 多层砌体结构抗震要求
墙 类 烈 度
6、7 8 9
外墙和内纵墙 屋盖处及每层楼盖处 屋盖处及每层楼盖处 屋盖处及每层楼盖处
内横墙 同上；屋盖处间距不应大于7m；楼盖处间距不应大于15m；构造柱对应部位 同上；屋盖处沿所有横墙，且间距不应大于7m；楼盖处间距不应大于7m；构造柱对应部位 同上；各层所有横墙
圈梁构造要求
圈梁的构造要求同10.5.2节中相关要求；
圈梁的配筋见下表
10.6 多层砌体结构抗震要求
配筋 烈 度
6、7 8 9
最小纵筋 4Ф10 4Ф12 4Ф14
最大箍筋间距（mm） 250 200 150
楼梯间的构造要求
8度和9度时，顶层楼梯间横墙和外墙宜沿墙高每隔500mm设2φ6通长筋；9度时其他各层楼梯间墙体应在休息平台或楼层半高处设置60mm厚的钢筋混凝土带或配筋砖带，其砂浆≮M7.5，纵筋≮2φ10；
8度和9度时，楼梯间及门厅内墙阳角处的大梁支承长度≮500mm，并应与圈梁连接；
装配式楼梯段应与平台梁可靠连接；不应采用墙中悬挑式踏步或踏步竖肋插入墙体的楼梯，不应采用无筋砖砌拦板；
突出屋面的楼、电梯间，构造柱应伸至顶部，并与顶部圈梁连接，内、外墙交接处应沿墙高每隔500mm设2φ6拉结筋，每边伸入墙内≮1m。
10.6 多层砌体结构抗震要求
作业：
思考题：15、16、17
