学习情境8
框架结构
【知识目标】 掌握框架结构的基本构造；掌握框架水平、竖向荷载作用下内力分析及就算方法；掌握框架节点构造要求。
【能力目标】 理解框架结构的一般构造要求；理解内力计算原理及过程；学会识读现浇框架节点构造图。
学习情境8 框架结构
本章主要内容
序：多层及高层房屋结构体系
1、多高层的划分
8.1 多层及高层房屋结构体系
划分依据
消防车供水能力
设置电梯标准
划分界限
多层：2~9层，且≯28m的建筑物
高层：≥10层，或＞ 28m的建筑物
2、高层建筑结构特点
⑴占地面积小、获得建筑面积多：对城市造成热岛效应 或影响周边采光，玻璃幕墙可能造成光污染现象。
⑵可提供更多空闲场地：可用作绿化，提供充足的日照、采光和通风效果。
⑶结构设计中水平荷载起控制作用（风荷载和地震作用）
⑷侧向位移须限制：层间位移过大，将导致承重构件或非承重构件损坏；
⑸工程造价较高：竖向交通和防火要求导致。
8.1 多层及高层房屋结构体系

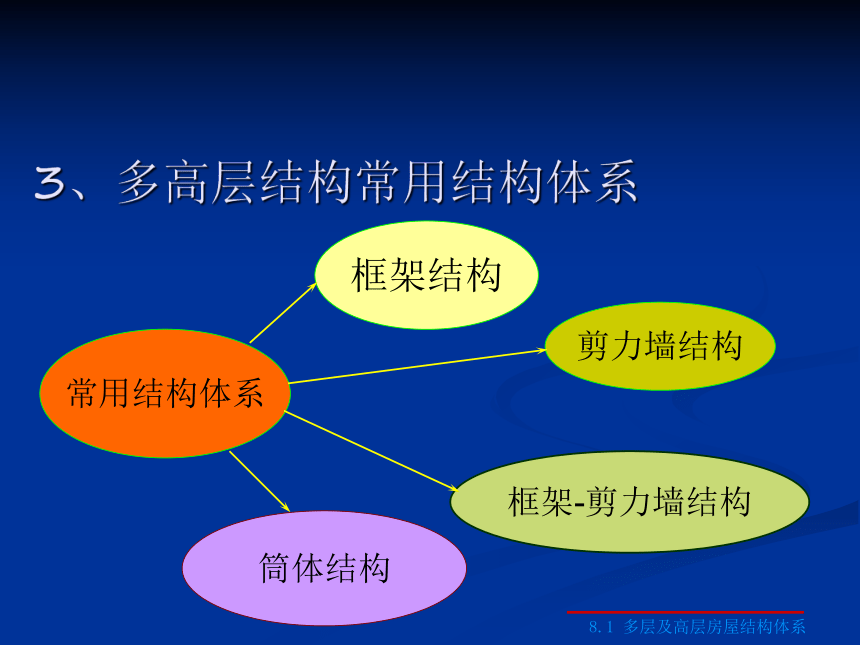

3、多高层结构常用结构体系
框架结构
筒体结构
框架-剪力墙结构
剪力墙结构
常用结构体系
8.1 多层及高层房屋结构体系

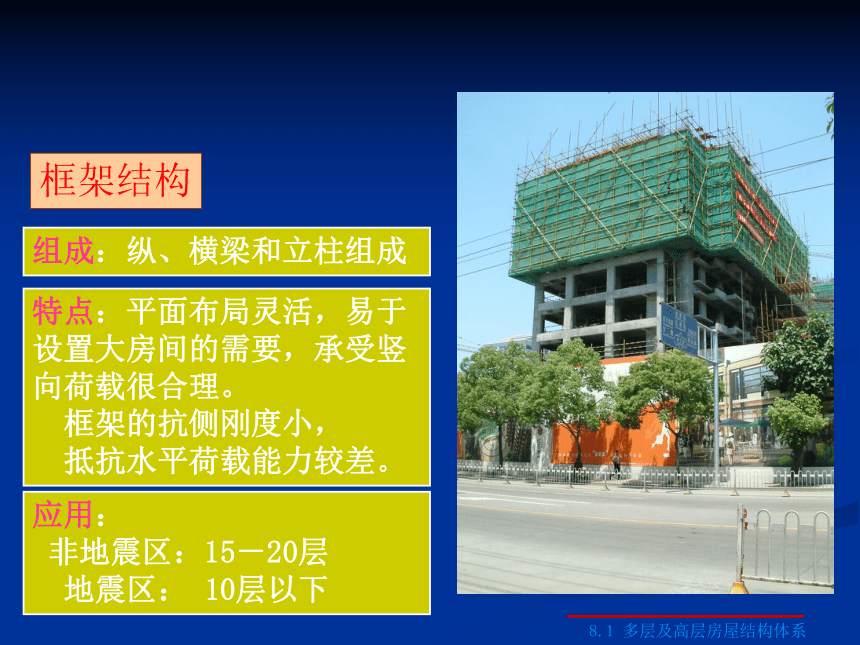

组成：纵、横梁和立柱组成
特点：平面布局灵活，易于设置大房间的需要，承受竖向荷载很合理。 框架的抗侧刚度小， 抵抗水平荷载能力较差。
应用： 非地震区：15－20层 地震区： 10层以下
框架结构
8.1 多层及高层房屋结构体系
8.1 多层及高层房屋结构体系
4、多高层建筑设计一般原则
8.1 多层及高层房屋结构体系
结
构
布
置
原
则
平面布置
①简单、规则、对称、减少偏心；
②平面长度、突出部分的控制：凹角处加强
③避免出现薄弱部位：角部重叠或细腰部。
竖向布置
①规则、均匀：避免结构错层和局部夹层；
②刚度均匀连续：由下而上渐小，不突变。
控制高宽比
保证必要的抗侧移刚度，表8.2
设变形缝
伸缩缝、沉降缝、防震缝

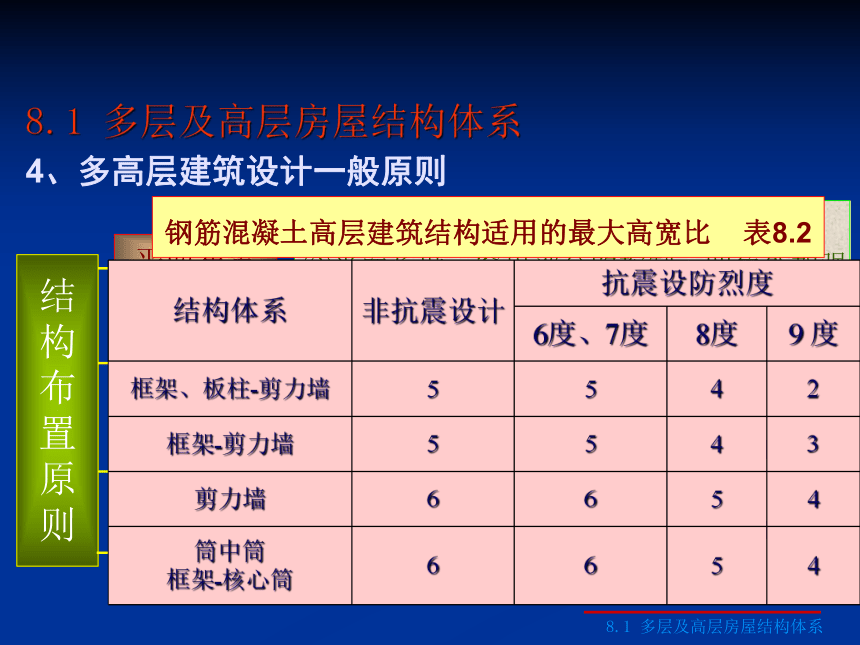

钢筋混凝土高层建筑结构适用的最大高宽比 表8.2
结构体系 非抗震设计 抗震设防烈度
6度、7度 8度 9 度
框架、板柱-剪力墙 5 5 4 2
框架-剪力墙 5 5 4 3
剪力墙 6 6 5 4
筒中筒
框架-核心筒 6 6 5 4
8.1 多层及高层房屋结构体系
8.1 多层及高层房屋结构体系

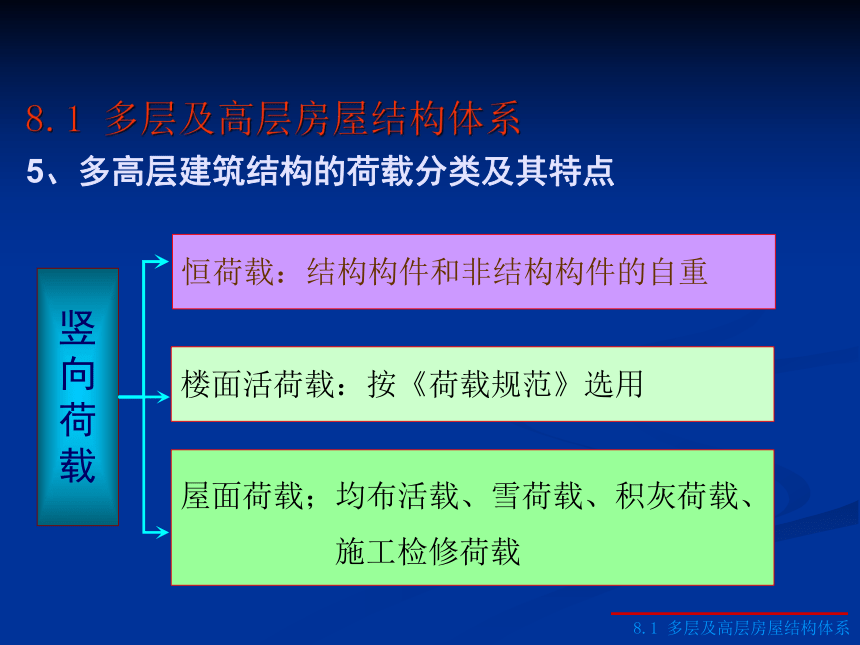

5、多高层建筑结构的荷载分类及其特点
竖
向

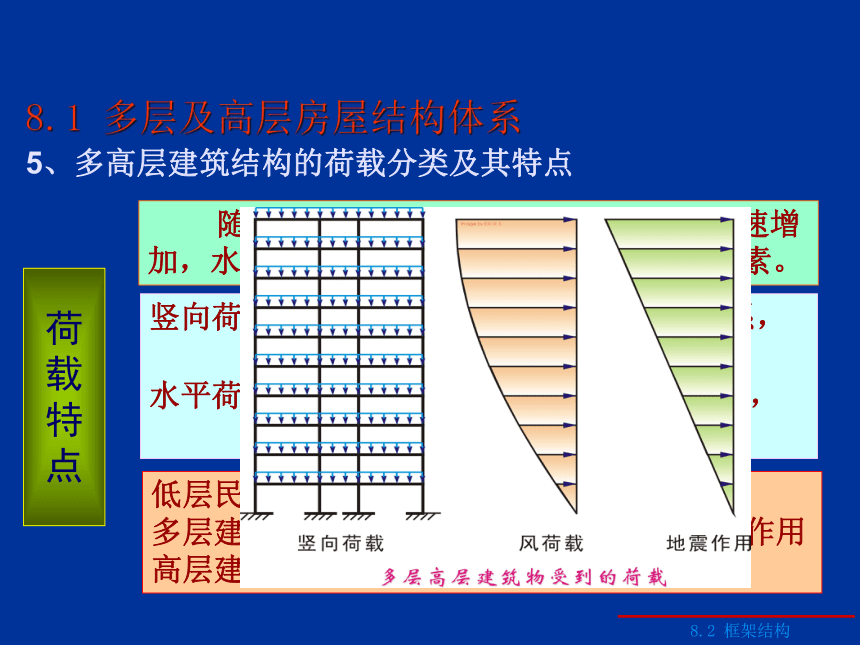

荷
载
恒荷载：结构构件和非结构构件的自重
楼面活荷载：按《荷载规范》选用
屋面荷载；均布活载、雪荷载、积灰荷载、
施工检修荷载
8.1 多层及高层房屋结构体系

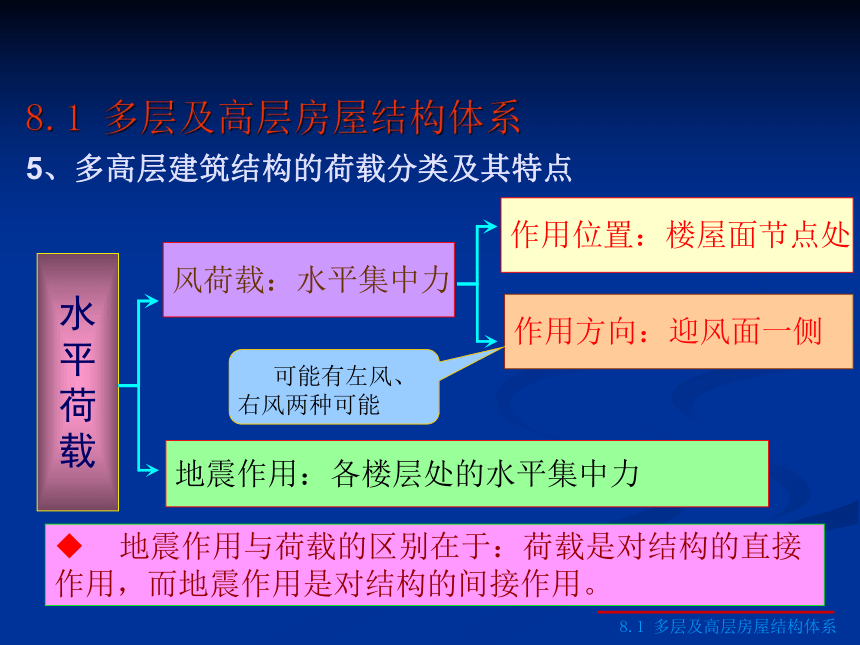

水
平
荷
载
风荷载：水平集中力
地震作用：各楼层处的水平集中力
作用位置：楼屋面节点处
作用方向：迎风面一侧
可能有左风、右风两种可能
8.1 多层及高层房屋结构体系
5、多高层建筑结构的荷载分类及其特点
地震作用与荷载的区别在于：荷载是对结构的直接
作用，而地震作用是对结构的间接作用。
8.2 框架结构
8.1 多层及高层房屋结构体系
5、多高层建筑结构的荷载分类及其特点
荷
载
特
点
随高度H增加，水平荷载产生的效应快速增加，水平荷载将成为控制结构设计的主要因素。
竖向荷载下：结构中仅轴力N随H呈线性关系，
M、V并不增加；
水平荷载下：M、V均随H增加而呈快速增长，
侧移也增加更快。
低层民用建筑：竖向荷载起控制作用
多层建筑：水平荷载与竖向荷载共同起控制作用高层建筑：水平荷载起控制作用.
8.2 框架结构
框架结构

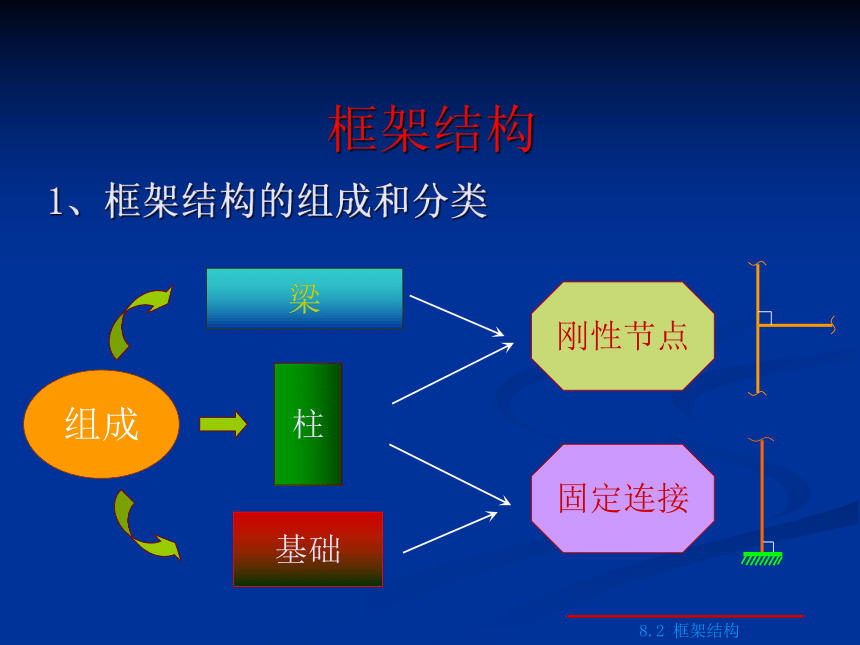

1、框架结构的组成和分类
组成
梁
基础
柱
刚性节点
固定连接
8.2 框架结构

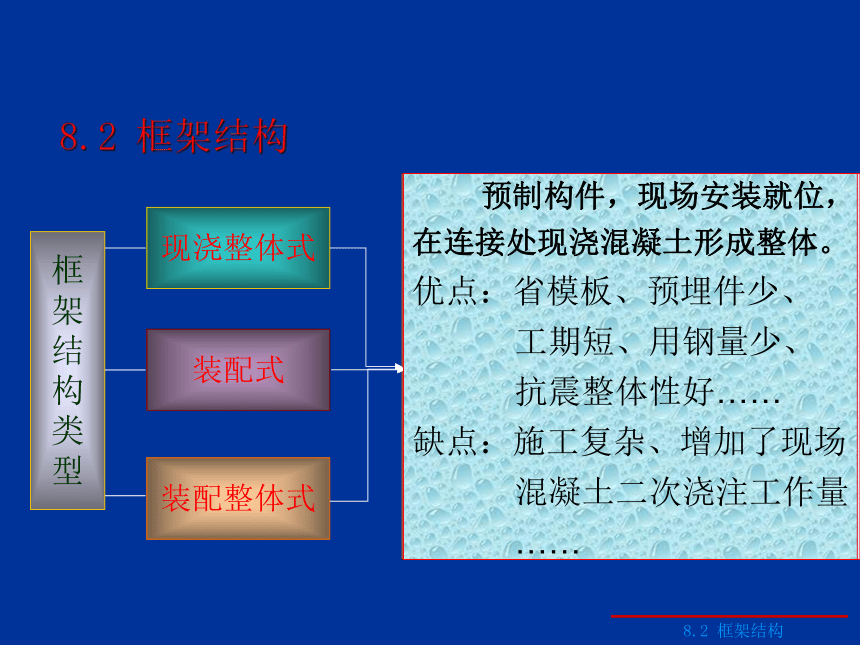

8.2 框架结构
框
架
结
构
类
型
现浇整体式
装配式
装配整体式
全部构件现场浇注
优点：整体性好、抗震性好、
刚度大、预埋铁少、
平面布置灵活……
缺点：耗模板量大、工期长、
现场湿作业量大、
冬施需防冻……
全部构件预制，现场装配连接
优点：省模板、工期短、
构件可标准定型化……
缺点：预埋件多、整体性差、
抗震性差、用钢量大、
……
预制构件，现场安装就位，
在连接处现浇混凝土形成整体。
优点：省模板、预埋件少、
工期短、用钢量少、
抗震整体性好……
缺点：施工复杂、增加了现场
混凝土二次浇注工作量
……
8.2 框架结构
8.2 框架结构
2、框架结构的布置
结
构
布
置
原
则
开间、进深尽可能统一：构件类型规格尽可能少
平面应简单、规则、对称：尽可能使受力合理
刚度沿高度分布均匀：避免突变、错层、局部夹层
控制房屋高宽比H/B≤4：保证必要的抗侧移刚度
设置必要的变形缝
伸缩缝
沉降缝
防震缝
伸缩缝
装配式
室内≤75m
露天≤50m
整体式
装配整体式
室内≤55m
露天≤35m
变形缝对构造、 施工、结构整体性等不利，基础防水不易处理，实际采用可靠的构造措施和施工措施（如设置后 浇带）减少或
避免设缝
柱网布置
生产工艺要求
建筑平面布置要求
结构受力合理
方便施工
8.2 框架结构
布置方式：内廊式、跨度组合式
8.2 框架结构
柱网应与建筑分隔墙体布置相协调
使竖载下结构内力均匀分布合理
易施工：进度快、造价低、保质量
8.2 框架结构
承
重 框架 布 置
8.2 框架结构
横向框架承重
纵向框架承重
纵横向混合承重（预制板、现浇板）
纵横向混合承重（井式楼盖）
横向框架承重：横向刚度大、有利于抵抗横向水平
荷载，纵向连系梁较小，利于房屋
采光、通风。
纵向框架承重：横向连系梁较小，利于设备管线
穿行，开间布置灵活，但横向刚
度差。
纵横向混合承重：纵横向梁截面均较大(刚度大)，
整体性能好，采用较多。
8.2 框架结构
8.2 框架结构
本节小结
⑴框架结构的类型：整体式、装配式、装配整体式，应了解各类型特点；
⑵框架结构布置原则：建筑方案的确定应考虑结构受力的合理性，宜简单、规则、对称、均匀。
⑶承重框架的布置方案：横向、纵向、纵横向承重，各方案的利弊应了解。
注意：承重方案与框架类型的区别！
作业：思考题
8.2 框架结构
3、框架结构受力特点
8.2 框架结构
框架结构（空间体系）
纵向平面框架
横向平面框架
横向平面框架
纵向平面框架
计算简图
杆件——用轴线表示
节点——刚接节点
层高
底层柱：基础顶面到一层梁顶
其它层柱：各层梁顶之间距离
跨度——柱轴线间距
8.2 框架结构
8.2 框架结构
框架在荷载作用下的内力
竖
向
荷
载
作
用
下
的
内
力
内力近似计算方法
分层法
弯矩二次分配法
计算简图
分层法计算假定：
①框架无侧移；
②每层横梁上荷载对其它层横梁无影响。
计算思路：
可将一个多层框架分解为多个单层
开口框架，使每一框架节点数量大幅度
减少，有效地减少了计算工作量。
8.2 框架结构
内力近似计算方法
分层法
弯矩二次分配法
框架在荷载作用下的内力
竖
向
荷
载
作
用
下
的
内
力
计算简图
8.2 框架结构
竖
载
下
内
力
特
点
8.2 框架结构
M图
－
－
N
图
V
图
8.2 框架结构
框架在荷载作用下的内力
8.2 框架结构
竖
载
下
内
力
特
点
8.2 框架结构
框架在荷载作用下的内力
M
图
框架梁：呈抛物线形分布，跨中截面+Mmax，
支座截面- Mmax
框架柱：呈线性分布，柱上下端M最大
V
图
框架梁：呈线性变化，端部支座截面Vmax
框架柱：沿层高呈均匀分布
N
图
框架柱：截面产生轴向压力，“－”表示受压
8.2 框架结构
框架在荷载作用下的内力
内力近似计算方法
水
平
荷
载
作
用
下
的
内
力
计算简图
反弯点法
D值法
反弯点法适用范围：
梁柱刚度之比值ib/ic≥3
反弯点法计算假定：
①框架横梁刚度无穷大——无变形；
②各层柱上下端节点转角相同：
各柱反弯点位于柱中点，
底层柱位于距柱底2/3层高处。
8.2 框架结构
D值法
内力近似计算方法
8.2 框架结构
框架在荷载作用下的内力
水
平
荷
载
作
用
下
的
内
力
反弯点法
D值法适用范围：
梁柱刚度之比值ib/ic＜3
反弯点法计算误差：
① 假定ib/ic＝∞：横梁无变形，节点无
转角；
②假定各层柱上下端节点转角相同，反
弯点位于柱中点。
D值法——修正反弯点法
修正①：柱的侧移刚度
修正②：调整反弯点高度
8.2 框架结构
8.2 框架结构
框架在荷载作用下的内力
水
平
荷
载
下
内
力
特
点
M图
V
图
N
图
－
+
+
－
8.2 框架结构
8.2 框架结构
框架在荷载作用下的内力
水
平
荷
载
下
内
力
特
点
M
图
框架梁柱：均呈线性分布，梁、柱支座
截面分别产生± Mmax
V
图
框架梁：各跨内呈均匀分布
框架柱：沿各层高内呈均匀分布
N
图
框架柱：截面产生轴向力，部分柱内受拉，
部分柱内受压。“－”为压，“+”为拉
8.2 框架结构
8.2 框架结构
框架在荷载作用下的内力
控
制
截
面
及
内
力
组
合
控制截面——结构构件中需要按其内
力进行配筋计算的截面。
内力组合——寻求结构构件的最不利
内力，作为配筋依据。
框
架
梁
端部支
座截面
+Mmax：确定梁端底部纵筋
-Mmax：确定梁端顶部纵筋
Vmax：确定箍筋及弯起钢筋
+Mmax：确定梁下部纵筋
-Mmax：确定跨中可能的
顶部纵筋
跨中
截面
8.2 框架结构
8.2 框架结构
框架在荷载作用下的内力
控
制
截
面
及
内
力
组
合
框
架
梁
跨中纵筋
跨中纵筋
支座负筋
跨中可能负筋
支座箍筋
8.2 框架结构
8.2 框架结构
框架在荷载作用下的内力
控
制
截
面
及
内
力
组
合
8.2 框架结构
框
架
柱
端
部
截
面
│Mmax│及相应的N、V
Nmin及相应的M、V
Nmax及相应的M、V
可能大偏压
可能小偏压
8.2 框架结构
框架在荷载作用下的内力
控
制
截
面
及
内
力
组
合
框
架
柱
端
部
截
面
柱上端纵筋
柱下端纵筋
箍筋
8.2 框架结构
8.2 框架结构
框
架
结
构
的
侧
移
特点：愈往上层间侧移愈小
原因：梁、柱弯曲变形引起
特点：愈往上层间侧移愈大
原因：柱轴向变形不一致引起
8.2 框架结构
侧移组成
总体剪切变形
总体弯曲变形
8.2 框架结构
框
架
结
构
的
侧
移
侧移组成
总
体
剪
切
变
形
总
体
弯
曲
变
形
随着H/B的增大，弯曲变形所占比例增大，总体呈现剪切变形。
8.2 框架结构
框
架
结
构
的
侧
移
8.2 框架结构
特点：愈往上层间侧移愈小
原因：梁、柱弯曲变形引起
特点：愈往上层间侧移愈大
原因：柱轴向变形不一致引起
侧移组成
总体剪切变形
总体弯曲变形
层间侧移控制
控制原因
侧移过大，影响电梯正常运行；
填充墙出现裂缝，内部装修层剥落；
竖向荷载作用下附加弯矩大。
侧移控制
△i/hi≤1/550
8.2 框架结构
⑷框架梁、柱应分别满足一般梁、柱的有关构造要求。
⑸框架梁跨中上部钢筋≮2Φ12与支座负弯矩钢筋搭接，ll≮150mm;
梁支座负筋伸出柱边长度≮ln/4，箍筋沿全长均匀设置。
⑹框架柱宜采用对称配筋，dmin≮12mm，ρmax≤5%，
ρmin≥0.4%。
四、非抗震设计现浇框架的构造要求
1、一般构造要求
8.2 框架结构
⑴砼强度等级：不应低于C20 ——大荷载砼柱强度宜高
⑵钢筋级别 纵筋：HRB400或HRB335
箍筋：HRB335或HPB235
⑶节点区砼：≥柱砼等级
纵筋的接头
1、一般构造要求
连接方式：绑扎搭接连接、机械连接或焊接连接
接头位置：受力较小区域，相邻纵筋接头应相互错开
接头面积百分率 绑扎搭接和机械连接：不宜大于50%
焊接连接：不应大于50%。
接头间隔 机械连接、焊接连接：≥35d，焊接≥500mm
绑扎搭接：≥600mm，搭接长度ll≮1.2 la
当纵筋d＞28mm时，不宜采用绑扎搭接接头。
8.2 框架结构
1、一般构造要求
框
架
柱
纵
筋
绑
扎
连
接
构
造
8.2 框架结构
2、节点构造
梁下部纵筋伸入中间节点锚固：
①计算不利用其强度时：伸入节点las≮12d。
②计算充分利用抗拉强度时，锚固在节点内：
直线锚固：≮la；
弯折锚固：水平段≮0.4la，竖直段上弯15d；
节点外搭接：节点外M较小处设接头 ll≮ la。
③充分利用抗压强度时，节点直线锚固：≮0.7la。
中间层
中间
节点
梁上部纵筋应贯穿中间节点
截断位置根据梁端负弯矩确定。
柱纵筋应贯穿中间节点。
8.2 框架结构
2、节点构造
8.2 框架结构
8.2 框架结构
柱纵筋应贯穿中间节点
中间层
中间
节点
当上、
下柱筋
直径或
根数不
同时，
连接构
造如图
2、节点构造
8.2 框架结构
2、节点构造
中间层
端节点
⑴梁上部纵筋在端节点锚固：
①直线锚固：≮la，且伸过柱中心线≮5d。
②弯折锚固：伸至节点对边并向下弯折，
弯前水平段≮0.4 la，
弯后垂直段长度≮15d。
⑵梁下部纵筋：锚固要求同中间层中间节点。
⑶柱纵筋同中间层中间节点。
顶层
中间
节点
2、节点构造
①直线锚固：≮la，且必须伸至柱顶；
柱内纵筋应伸入顶层中间节点并在梁中锚固。
②弯折锚固1：柱筋伸至柱顶向节点内弯折，
弯折前垂直段长度≮0.5 la，
弯折后水平段长度≮12d；
框架梁
纵筋同
中间层
中间节
点
③弯折锚固2：当顶层有现浇板h≮80mm
且≮C20时，可向外弯入框架梁和
现浇板内，弯折后水平段长度≮12d。
8.2 框架结构
顶层
中间
节点
2、节点构造
2、节点构造
顶层端节点
柱内侧纵筋伸入节点锚固
-------同顶层中间节点。
梁下部纵筋伸入节点锚固
-------同中间层中间节点。
柱外侧纵筋与梁上部纵筋在节点内搭接连接。
8.2 框架结构
2、节点构造
顶层端节点
柱外侧纵筋与梁上部纵筋在节点内搭接连接。
8.2 框架结构
伸入梁内柱筋截面积≮柱外侧纵筋的65%。
当外侧柱筋ρ＞1.2时，伸入梁内柱筋宜分两批
截断，断点距离≮20d。
当梁上部纵筋ρ＞1.2时，弯入柱外侧的梁上部纵筋宜分两批截断，断点距离≮20d。
2、节点构造
顶层端节点
8.2 框架结构
8.2 框架结构
2、节点构造
节点
箍筋
设置
作用：约束柱筋和节点核芯区混凝土。
构造：同柱中，但间距≯200mm。
中间节点（四边均有梁）
——可只设沿周边矩形箍筋，即不设复合箍筋。
顶层端节点采用柱顶外侧直线搭接时
——应符合纵筋ll内箍筋的构造要求。
8.2 框架结构
3、填充墙构造要求
采用砌体填充墙，必须与框架牢固连接
①与框架梁底须用块材“塞紧”；
②与框架柱间应紧密接触，沿高度每隔若干皮砖
用2 6钢筋与柱拉结。
五、现浇框架抗震构造措施
1、结构抗震等级
划分依据：设防烈度、结构类型和房屋高度。
划分等级：一、二、三、四级，其中一级抗震要求最高。
8.2 框架结构
6度：H ≤30 m 四级，H ＞30 m 三级
7度：H ≤30 m 三级，H ＞30 m 二级
8度：H ≤30 m 二级，H ＞30 m 一级
9度：H ≤25 m 一级
划分界限
混凝土结构抗震等级表
结构体系类型 设 防 烈 度
6 7 8 9
框架结构 高 度（m） ≤30 ＞30 ≤30 ＞30 ≤30 ＞30 ≤25
框 架 四 三 三 二 二 一 一
剧场、体育馆等大跨度
公共建筑 三 二 一 一
框架-剪力墙
结构 高 度（m） ≤60 ＞60 ≤60 ＞60 ≤60 ＞60 ≤50
框 架 四 三 三 二 二 一 一
剪力墙 三 二 一 一
剪力墙 高 度（m） ≤80 ＞80 ≤80 ＞80 ≤80 ＞80 ≤60
剪力墙 四 三 三 二 二 一 一
部分框支
剪力墙结构 框支层框架 二 二 一 一 不应
采用 不应
采用
剪力墙结构 三 二 二 一 一
筒 体 框架-核心筒 框 架 三 二 一 一
核心筒 二 二 一 一
筒中筒 内 筒 三 二 一 一
外 筒 三 二 一 一
8.2 框架结构
2、一般构造要求
一级框架梁、柱和节点核芯区≮C30,
其他各类构件≮C20；
9度时≯C60，8度时≯C70。
纵筋宜用HRB400级、HRB335级钢筋；
箍筋宜用HRB335、HRB400和HPB235级钢筋。
混凝土强度等级
钢筋种类
要求：
一、二级抗震等级框架，其纵筋抗拉强度实测值与屈服强度实测值比值≮1.25，屈服强度实测值与屈服强度标准值的比值≯1.3。
注意：
施工中，不宜采用较高强度等级钢筋代替原设计中的纵筋。
纵筋最小锚固长度按laE 取用
8.2 框架结构
钢筋锚固
laE确定原则
一、二级抗震等级 ： laE＝1.15 la
三级抗震等级： laE＝1.05 la
四级抗震等级 ： laE ＝1.0 la
钢筋接头
柱纵筋接头宜优先采用焊接或机械连接。
梁端和柱端箍筋加密区内不宜设接头，否则采用机械连接接头。
当柱筋每侧＞4根时，搭接水平面≥2。
接头间隔和接头面积百分率同非抗震设防要求。
8.2 框架结构
8.2 框架结构
箍筋
箍筋须做成封闭式，端部设135°弯钩。弯钩端头平直段长度不应小于10d（d为箍筋直径）。
箍筋应与纵筋紧贴。当设置附加拉结钢筋时，拉结钢筋必须同时钩住箍筋和纵筋。
8.2 框架结构
柱的箍筋形式
柱
的
箍
筋
形
式
箍 筋
⑴截面尺寸
高度：ln/ hb≮4， hb/bb≯4，
宽度：bb≮200mm，且bb≮bc/2
3、框架梁抗震构造要求
⑵梁纵向钢筋
1）梁端底部、顶面配筋量比值
原因 ①可能出现正弯矩；
②一定受压筋可减小受压高度，提高梁变形能力。
限值 一级：≮0.5
二、三级：≮0.3
8.2 框架结构
3、框架梁抗震构造要求
2）梁端受拉纵筋ρ 限值：≯2.5%
原因：提高延性、耗散能量能力
三、四级：≮2 12。
限值
一、二级 ≮2 14
≮两端纵筋较大截面积的1/4
3）梁顶面和底面通长纵筋：
原因：地震弯矩的不确定性（反弯点位置不确定）
8.2 框架结构
3、框架梁抗震构造要求
5）框架梁支座上部纵筋延伸长度 第一排：ln/3
第二排：ln/4
4）框架梁内贯通中柱的纵筋 适用：一、二级
要求：d≯hc/20
6）框架梁下部纵筋伸入节点锚固：
直线锚固时：≮laE；
弯折锚固时：水平段≮0.4 laE ，竖直段上弯15d；
与非抗震设防不同之处：均按受拉考虑
7）框架梁内纵筋接头
一级抗震时应采用机械连接接头；二、三、四级抗震时，宜采用机械连接接头，也可采用焊接接头或搭接接头。
纵筋接头宜避开箍筋加密区，位于同一区段内的纵筋接头面积不应超过50%；当采用搭接接头时，其搭接长度要足够。
8.2 框架结构
8）梁的箍筋
①框架梁两端须设置加密封闭式箍筋。
原因：约束混凝土，提高混凝土变形能力。
8.2 框架结构
箍筋加密区的长度、箍筋的最大间距和最小直径见下表：
抗震等级 加密区长度（mm）
（采用较大者） 箍筋最大间距（mm）
（采用最小值） 箍筋最小直径
（mm）
一 2hb，500 hb/4，6d，100 Φ10
二 1.5hb，500 hb/4，8d，100 Φ8
三 1.5hb，500 hb/4，8d，150 Φ8
四 1.5hb，500 hb/4，8d，150 Φ6
注：d为纵筋直径；当梁端纵筋2%时，dmin增大2mm。
8）梁的箍筋
一级：｛200mm、20d｝min
②梁端加密区的箍筋肢距 二、三级：｛250mm、20d｝min
四级：≯300mm
其中：d为箍筋直径较大值。
③非加密区箍筋最大间距：不宜大于加密区箍筋间距的2倍。
④箍筋必须为封闭箍，弯钩135°，弯钩平直段长度≮箍筋直径
的10倍和75mm的较大者。
4、框架柱抗震构造要求
⑴ 柱截面尺寸
柱的截面宽度和高度均不宜小于300mm，柱的剪跨比λ宜大于2，截面的长边和短边之比不宜大于3。
其中，柱的剪跨比λ＝Mc/Vch0，式中Mc为柱端截面的组合弯矩计算值（取上下端弯矩的较大值），Vc为柱端截面的组合剪力计算值，h0为柱截面有效高度。
⑵ 柱内纵向钢筋
柱中纵筋应符合下列要求：
①柱中纵筋宜对称配置。
②当截面尺寸大于400mm时，纵筋间距不宜大于200mm。
8.2 框架结构
③柱中全部纵筋的最小配筋率应满足表9-5的规定，同时每一侧配筋率不应小于0.2%。
④柱中纵筋总配筋率不应大于5%；一级且剪跨比λ≯2的柱，每侧纵筋配筋率不宜大于1.2%。
⑤边柱、角柱在地震作用组合产生拉力时，柱内纵筋总面积应比计算值增加25%。
⑥柱纵筋的连接要求与梁相同，但应避开弯矩较大的位置和柱端箍筋加密区。
框架柱全部纵向钢筋最小配筋百分率(%) 表9-5
类 别 抗 震 等 级
一 二 三 四
中柱、边柱 1.0 0.8 0.7 0.6
角柱、框支柱 1.2 1.0 0.9 0.8
注：采用HRB400级热轧钢筋时允许减少0.1，混凝土强度等级高于C60时应增加0.1。
8.2 框架结构
⑶ 柱的箍筋
①框架柱内箍筋常用形式如图9-20所示。
8.2 框架结构
②框架柱的上下两端须设置箍筋加密区。柱箍筋加密区的范围、加密区内箍筋最大间距和最小直径应按表9-6采用。
框支柱、剪跨比不大于2的柱以及一、二级抗震设防的框架角柱，应沿柱全高加密。短柱由于主要是剪切破坏，因而需要在柱全高范围内加密。
柱箍筋加密区长度、箍筋最大间距和最小直径 表9-6
抗震等级 箍筋最大间距（mm）
（采用较小值） 箍筋最小直径
（mm） 箍筋加密区长度（mm）
（采用较大者）
一 6d，100 Φ10 h（D）
Hn/6（柱根Hn/3）
500
二 8d，100 Φ8
三 8d，150（柱根100） Φ8
四 8d，150（柱根100） Φ6（柱根Φ8）
注：①d为柱纵筋最小直径，h为矩形截面长边尺寸，D为圆柱直径，Hn为柱净高；
②柱根指框架底层柱的嵌固部位。
8.2 框架结构
③柱箍筋加密区的箍筋肢距，一级不宜大于200mm，二、三级不宜大于250mm和20d（d为箍筋直径较大者），四级不宜大于300mm。至少每隔一根纵筋宜在两个方向有箍筋或拉筋约束。采用拉筋复合箍时，拉筋宜紧靠纵筋并钩住封闭箍筋。
④柱箍筋非加密区的箍筋间距，一、二级框架柱不应大于10倍纵筋直径，三、四级框架柱不应大于15倍纵筋直径。
8.2 框架结构
5、框架节点构造
框架节点内必须设置足够数量的水平箍筋，箍筋的最大间距、最小直径与柱加密区的要求相同，或比其要求更高。
柱中纵筋不宜在节点区截断，框架梁上部纵筋应贯穿中间节点。框架梁、柱中钢筋在节点的配筋构造参见非抗震设防要求现浇框架，但钢筋的锚固长度应满足相应的纵向受拉钢筋抗震锚固长度laE。
8.2 框架结构

展开更多......

收起↑
