学习情境1
材料准备与进场验收
子情境1.1钢筋
子情境1.2 混凝土
子情境1.3 钢筋与混凝土的粘结

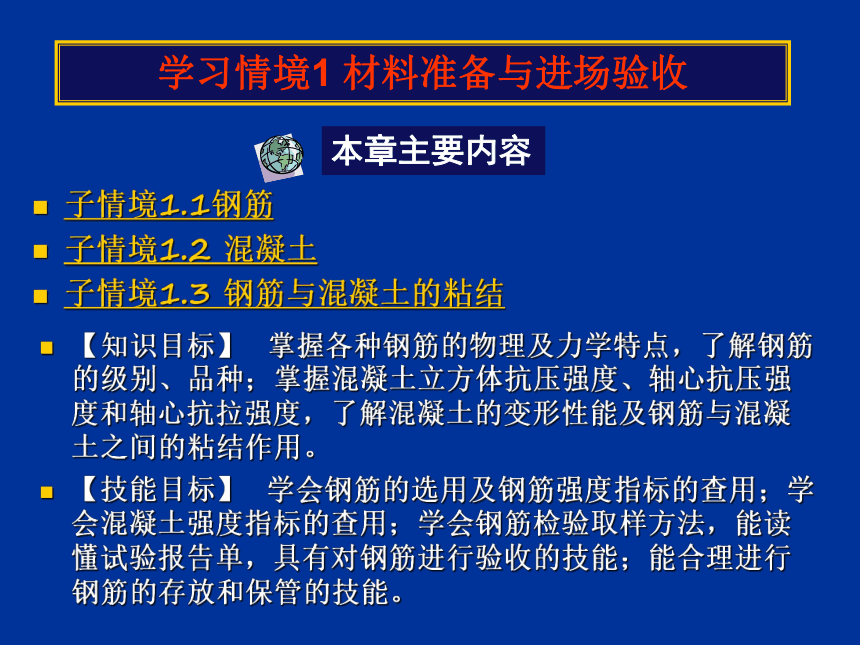

学习情境1 材料准备与进场验收
本章主要内容
【知识目标】 掌握各种钢筋的物理及力学特点，了解钢筋的级别、品种；掌握混凝土立方体抗压强度、轴心抗压强度和轴心抗拉强度，了解混凝土的变形性能及钢筋与混凝土之间的粘结作用。
【技能目标】 学会钢筋的选用及钢筋强度指标的查用；学会混凝土强度指标的查用；学会钢筋检验取样方法，能读懂试验报告单，具有对钢筋进行验收的技能；能合理进行钢筋的存放和保管的技能。

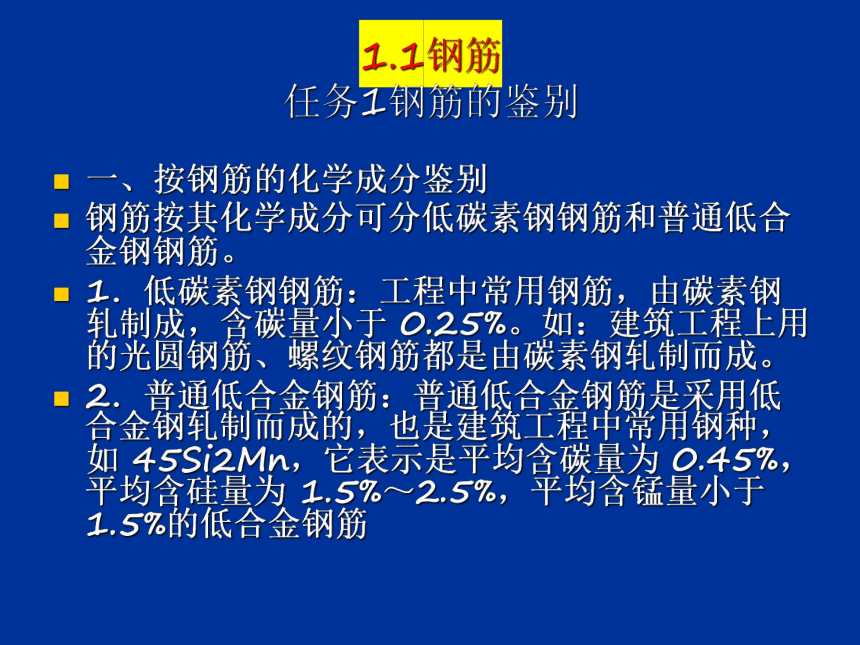

一、按钢筋的化学成分鉴别
钢筋按其化学成分可分低碳素钢钢筋和普通低合金钢钢筋。
1．低碳素钢钢筋：工程中常用钢筋，由碳素钢轧制成，含碳量小于 0.25%。如：建筑工程上用的光圆钢筋、螺纹钢筋都是由碳素钢轧制而成。
2．普通低合金钢筋：普通低合金钢筋是采用低合金钢轧制而成的，也是建筑工程中常用钢种，如 45Si2Mn，它表示是平均含碳量为 0.45%，平均含硅量为 1.5%～2.5%，平均含锰量小于 1.5%的低合金钢筋
子情境1.1钢筋
任务1钢筋的鉴别

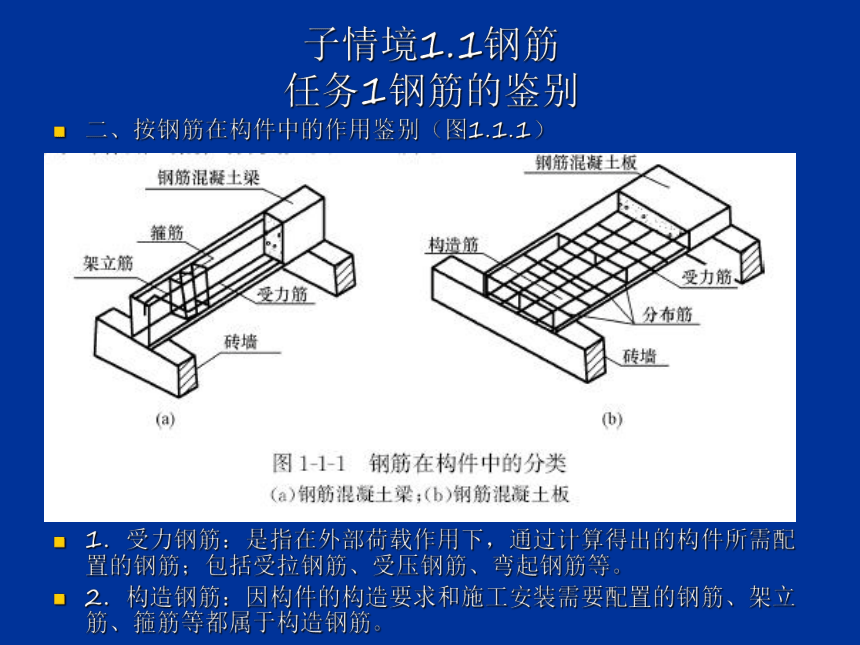

二、按钢筋在构件中的作用鉴别（图1.1.1）
1．受力钢筋：是指在外部荷载作用下，通过计算得出的构件所需配置的钢筋；包括受拉钢筋、受压钢筋、弯起钢筋等。
2．构造钢筋：因构件的构造要求和施工安装需要配置的钢筋、架立筋、箍筋等都属于构造钢筋。
子情境1.1钢筋
任务1钢筋的鉴别
三、按钢筋外形鉴别
1．光圆钢筋：轧制为光面圆形截面的钢筋。

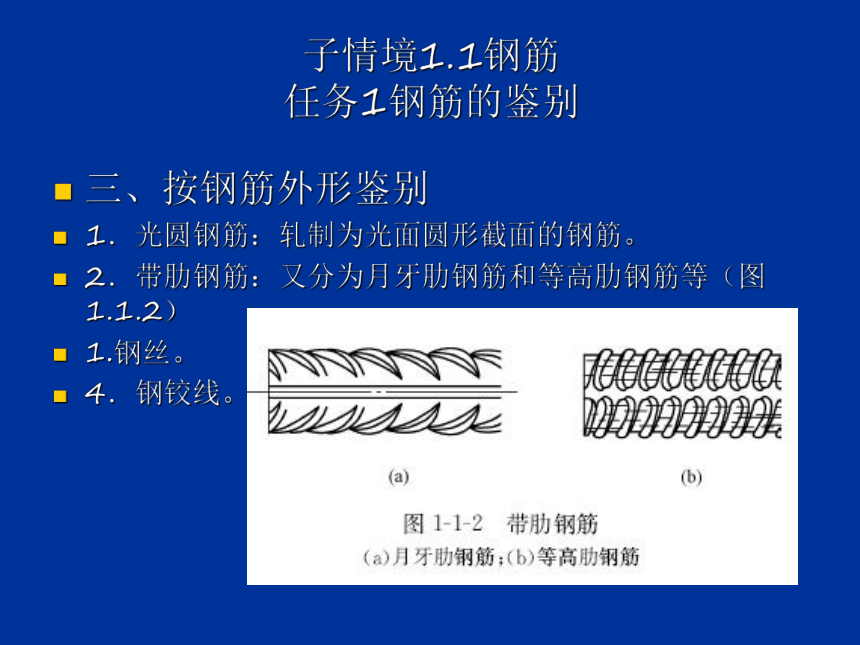

2．带肋钢筋：又分为月牙肋钢筋和等高肋钢筋等（图1.1.2）
1.钢丝。
4．钢铰线。
子情境1.1钢筋
任务1钢筋的鉴别

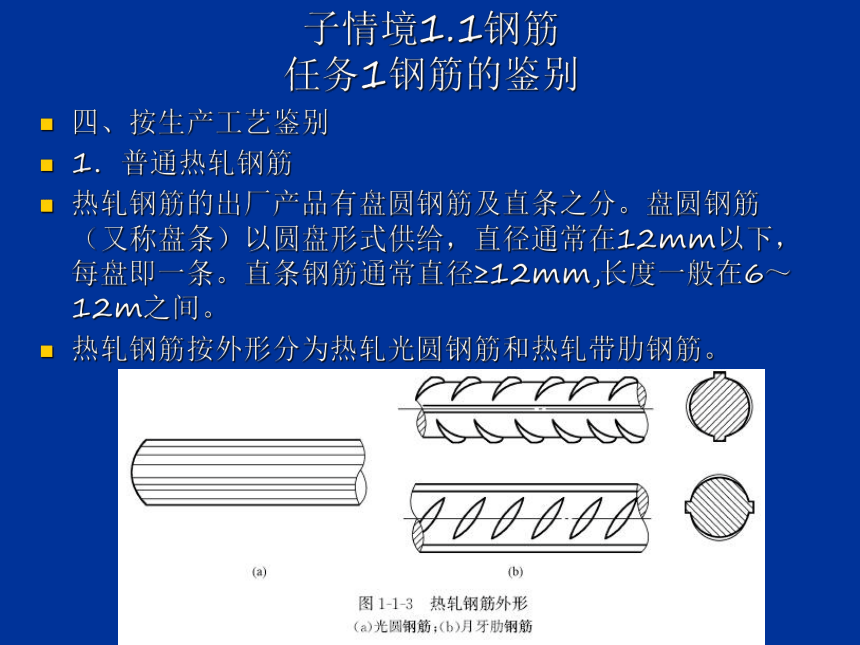

四、按生产工艺鉴别
1．普通热轧钢筋
热轧钢筋的出厂产品有盘圆钢筋及直条之分。盘圆钢筋（又称盘条）以圆盘形式供给，直径通常在12mm以下，每盘即一条。直条钢筋通常直径≥12mm,长度一般在6～12m之间。

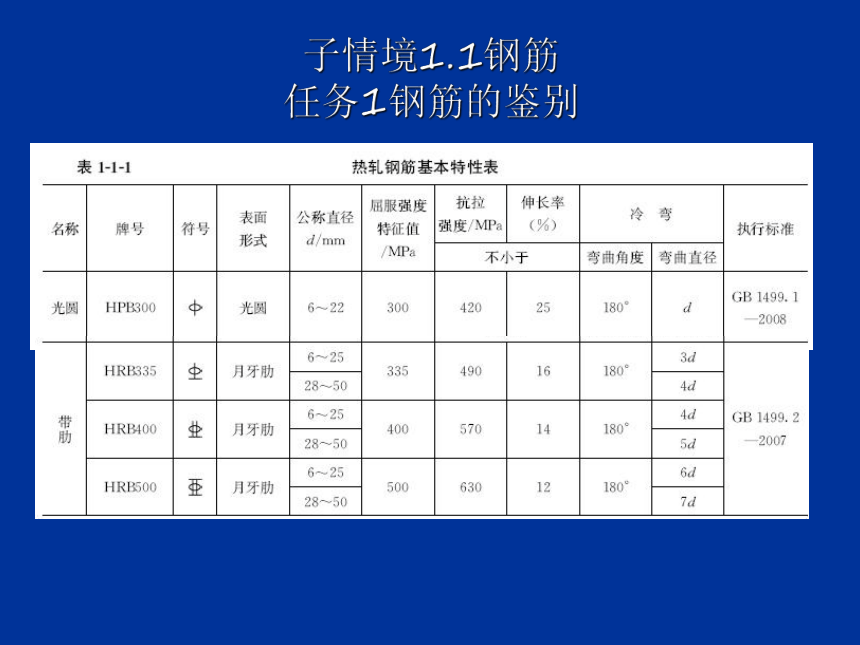

热轧钢筋按外形分为热轧光圆钢筋和热轧带肋钢筋。
子情境1.1钢筋
任务1钢筋的鉴别
子情境1.1钢筋
任务1钢筋的鉴别

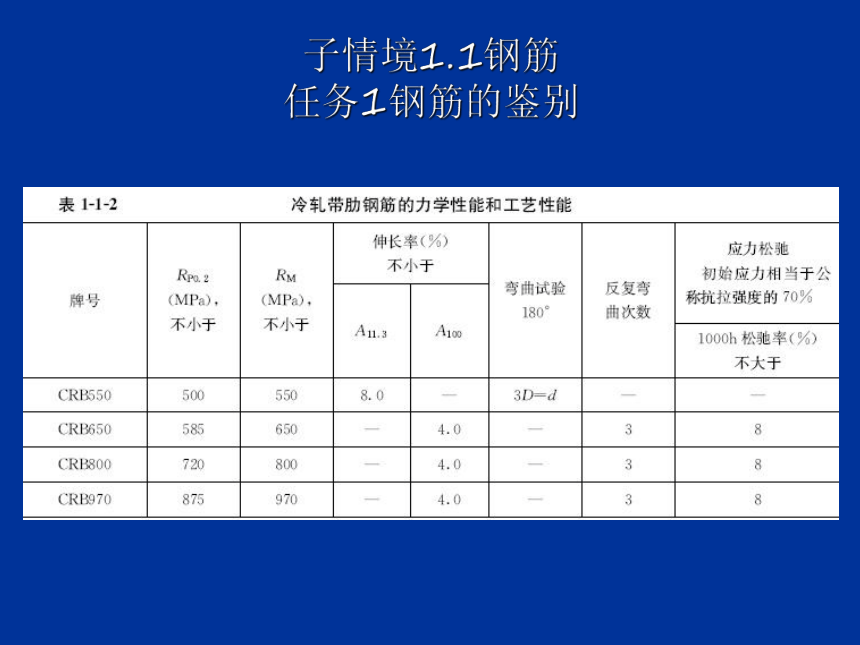

2．冷轧带肋钢筋

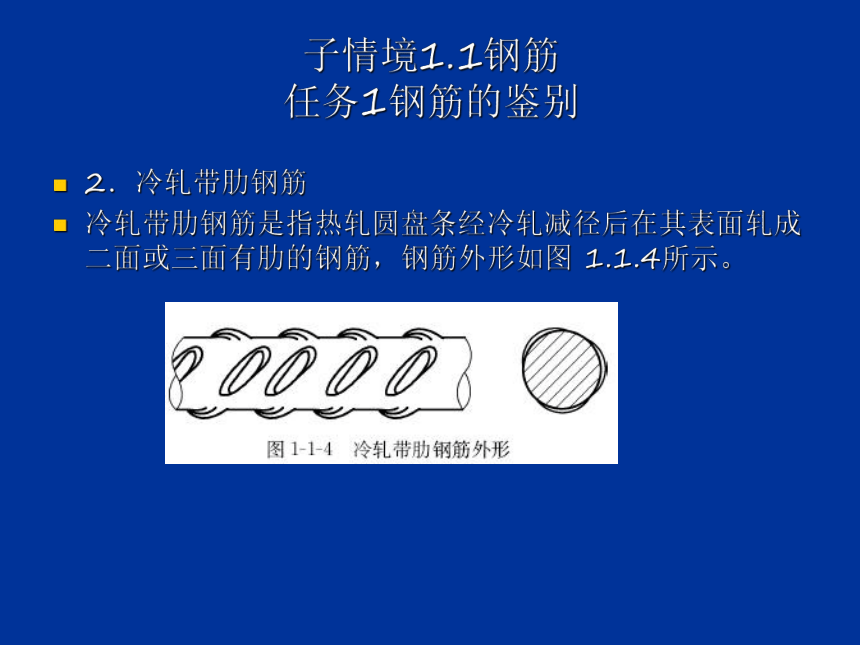

冷轧带肋钢筋是指热轧圆盘条经冷轧减径后在其表面轧成二面或三面有肋的钢筋，钢筋外形如图 1.1.4所示。
子情境1.1钢筋
任务1钢筋的鉴别
子情境1.1钢筋
任务1钢筋的鉴别
1.预应力混凝土用钢筋
（1）预应力混凝土用钢丝
根据《预应力混凝土用钢丝》（GB/T5223-2002）的规定，预应力钢丝按加工状态分为冷拉钢丝（代号WCD）及消除应力钢丝。消除应力钢丝按松驰性能分为低松驰级钢丝(代号WLR)和普通松驰钢丝(代号WNR)。
钢丝按其外形分为光圆钢丝（代号P）、螺旋肋钢丝（代号H）和刻痕钢丝（代号I），图 1.1.5(a)、1-1-5(b)分别为螺旋肋钢丝和刻痕钢丝的外形。
子情境1.1钢筋
任务1钢筋的鉴别
（2）钢绞线
钢绞线是由圆形钢丝捻制而成，按捻制结构分为5类：用两根钢丝捻制的钢绞线（代号1×2），如图 1.1.6（a）；用三根钢丝捻制的钢绞线（代号1×3），用三根刻痕钢丝捻制的钢绞线（代号1×3I），如图 1.1.6（b）；用七根钢丝捻制的标准型钢绞线（代号1×7），用七根钢丝捻制又经模拔的钢绞线（1×7）C，如图 1.1.6（c）所示。
子情境1.1钢筋
任务2 钢筋的检验与保管
一、钢筋进场验收
1．通用检验方法
（1）首先要查看是否具有出厂质量证明书或试验报告单。
（2）标牌检查 每捆（盘）钢筋都有标牌，标牌上应有厂标、钢号、炉罐（批）号、尺寸等标记，同时要检查钢筋的品种、直径、长度等是否相符。
（3）外观检查 钢筋表面不得有裂纹、结疤和皱折，钢筋表面凸块不得超过模肋的最大高度，外形尺寸必须符合规定。
（4）力学性能和工艺性能检验 应分批作机械性能试验进行验收，按规定检测其屈服点、拉伸强度和伸长率、冷弯性能等力学指标。对于直径在12mm及以下的热轧HPB235级钢筋，有出厂证明书或试验报告单时可不进行机械性能试验。
（5）当钢筋在加工过程中发生脆断、可焊性差或机械性能显著不正常时应进行钢筋化学成分分析。
子情境1.1钢筋
任务2 钢筋的检验与保管
2．常用钢筋的具体检验方法
钢筋的品种不同，质量性能标准和检验方法也不一样，为便于比较，在这里将常用钢筋的具体检验方法列入表1.1.8中。
子情境1.1钢筋
任务2 钢筋的检验与保管
子情境1.1钢筋
任务2 钢筋的检验与保管
钢筋原材料检验批质量验收记录
《混凝土结构工程质量验收规范》（GB50204-2002）把钢筋进场质量检验分为主控项目和一般项目。对钢筋进行进场检验应作好检验记录，检验记录要在相关人员签字认可后妥善保存好。钢筋原材料检验批质量验收记录填写内容参见表1.1.9。
子情境1.1钢筋
任务2 钢筋的检验与保管
二、钢筋的存放与保管
钢筋运到施工现场后，应进行合理的存放与保管，避免混淆、避免钢筋锈蚀，在钢筋的存放与保管中通常应做好下面几项工作：
1．挂牌：严格按批、规格、牌号、直径、长度挂牌分别存放，并注明数量。钢筋成品要按工程名称和构件名称，按编号顺序存放。
2．同类、同一工程、同一构件的钢筋存放在一起，不能将几项工程混放在一起，以免引起混乱，造成工程质量事故或影响工程施工进度。
1.选择合适的存放场所：钢筋尽量堆放在仓库或料棚内，条件不具备时应选择地势较高，通风干燥较为平坦的露天场地存放，钢筋垛底要垫高200mm以上，同时保持料场清洁。
4．钢筋堆垛之间应留出通道以利于查找、起送和存放。
5．加强防护措施，仓库式场地周围挖排水沟、以利泄水，要避免钢筋接触酸盐、油等腐蚀性介质，堆放钢筋附近不能有有害气体源，防止钢筋锈蚀。
6．设专人管理，建立严格验收、保管、领取管理制度。
子情境1.1钢筋
任务3 钢筋混凝土结构图例符号的认识
一、钢筋符号
子情境1.1钢筋
任务2 钢筋的检验与保管
二、钢筋的一般表示方法
子情境1.1钢筋
任务2 钢筋的检验与保管
子情境1.1钢筋
任务2 钢筋的检验与保管
