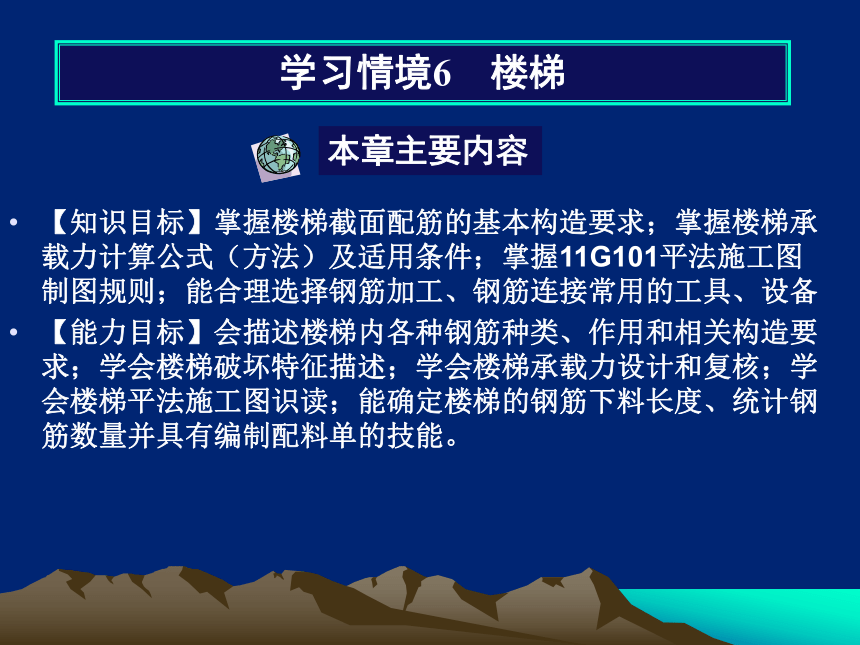

学习情境6
楼梯
【知识目标】掌握楼梯截面配筋的基本构造要求；掌握楼梯承载力计算公式（方法）及适用条件；掌握11G101平法施工图制图规则；能合理选择钢筋加工、钢筋连接常用的工具、设备
【能力目标】会描述楼梯内各种钢筋种类、作用和相关构造要求；学会楼梯破坏特征描述；学会楼梯承载力设计和复核；学会楼梯平法施工图识读；能确定楼梯的钢筋下料长度、统计钢筋数量并具有编制配料单的技能。
学习情境6 楼梯
本章主要内容
6.1 钢筋混凝土楼梯

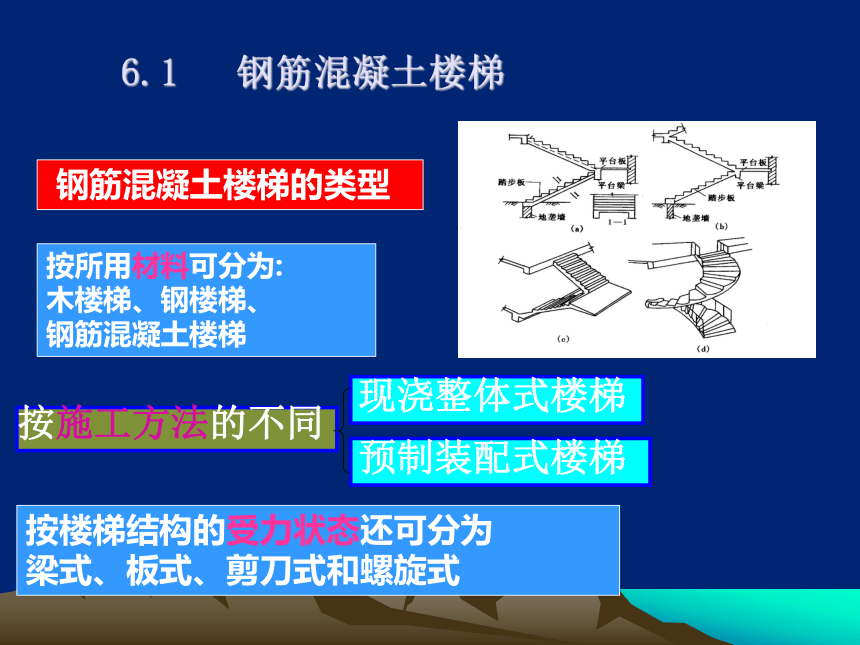

钢筋混凝土楼梯的类型
按所用材料可分为:
木楼梯、钢楼梯、
钢筋混凝土楼梯
按施工方法的不同
现浇整体式楼梯
预制装配式楼梯
按楼梯结构的受力状态还可分为
梁式、板式、剪刀式和螺旋式
钢筋混凝土楼梯

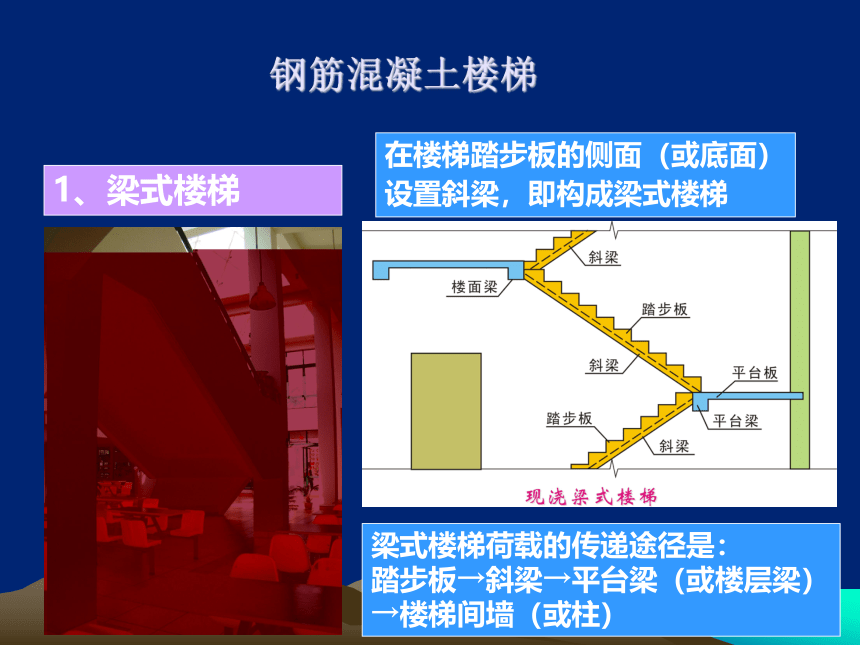

1、梁式楼梯
在楼梯踏步板的侧面（或底面）
设置斜梁，即构成梁式楼梯
建院食堂梁式楼梯
梁式楼梯荷载的传递途径是：
踏步板→斜梁→平台梁（或楼层梁）→楼梯间墙（或柱）

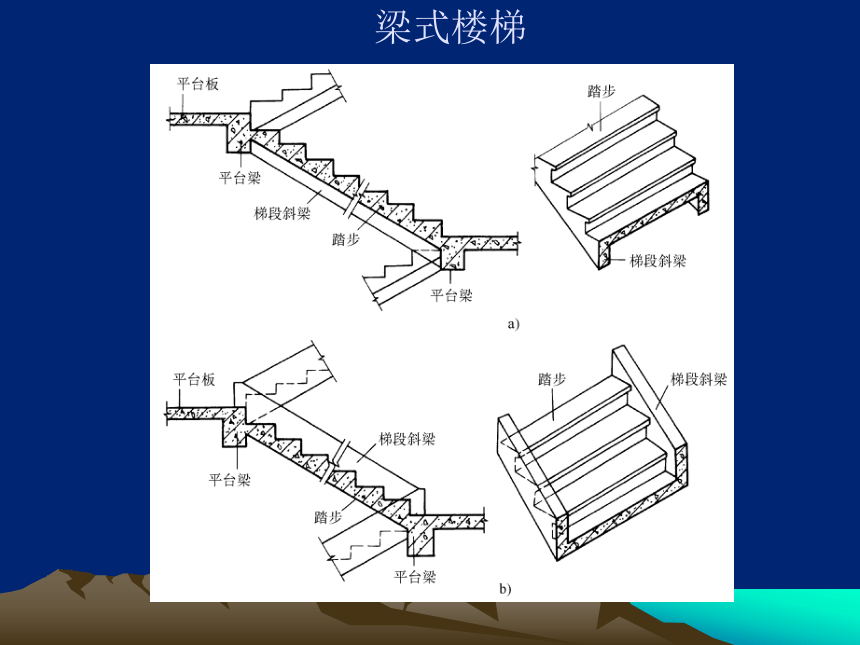

梁式楼梯
梁式楼梯
钢筋混凝土楼梯

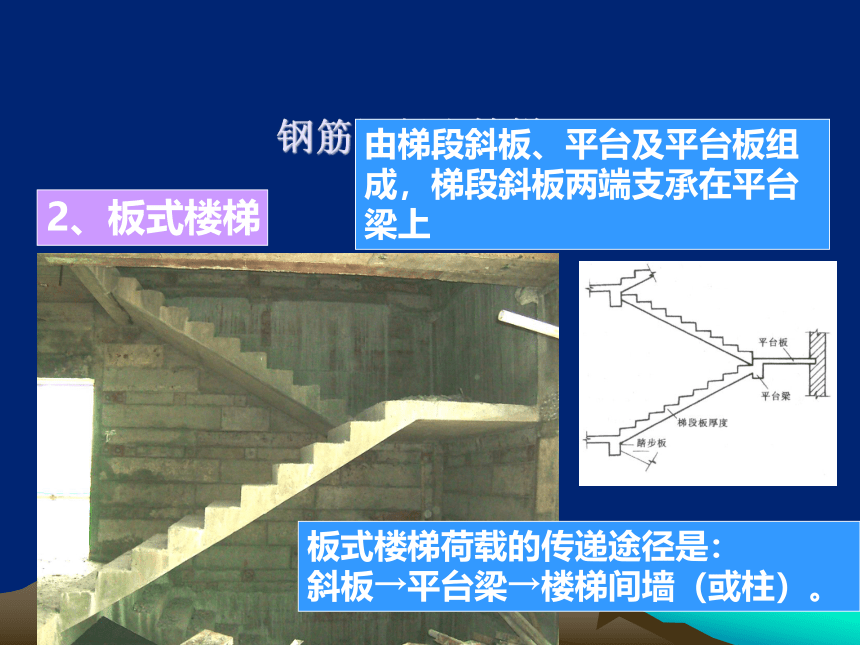

2、板式楼梯
由梯段斜板、平台及平台板组成，梯段斜板两端支承在平台梁上
板式楼梯荷载的传递途径是：
斜板→平台梁→楼梯间墙（或柱）。

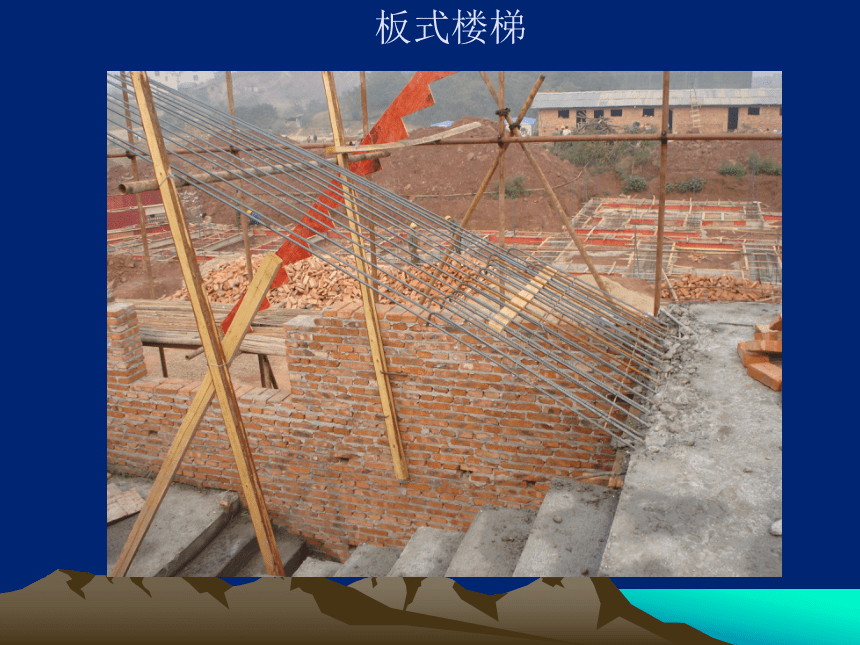

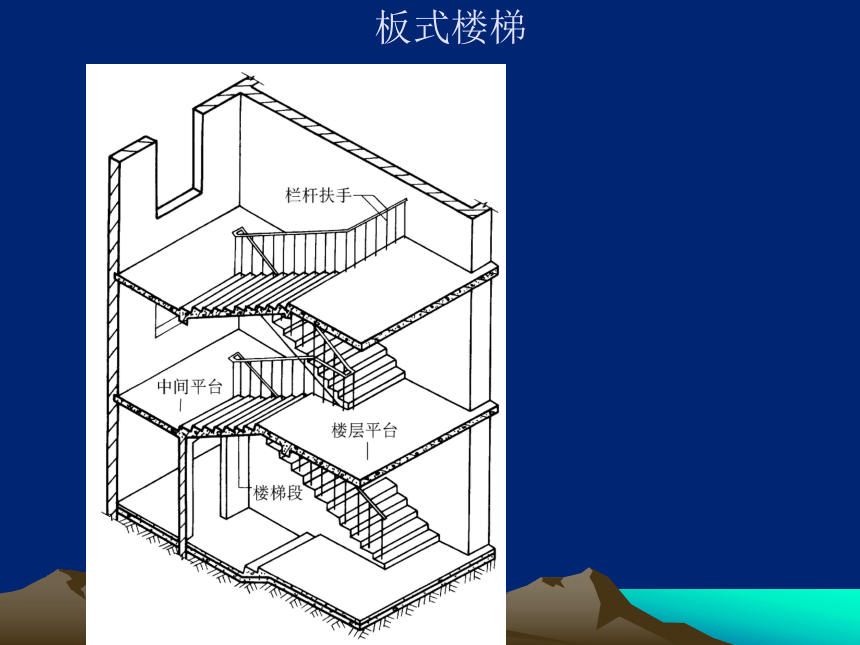

板式楼梯

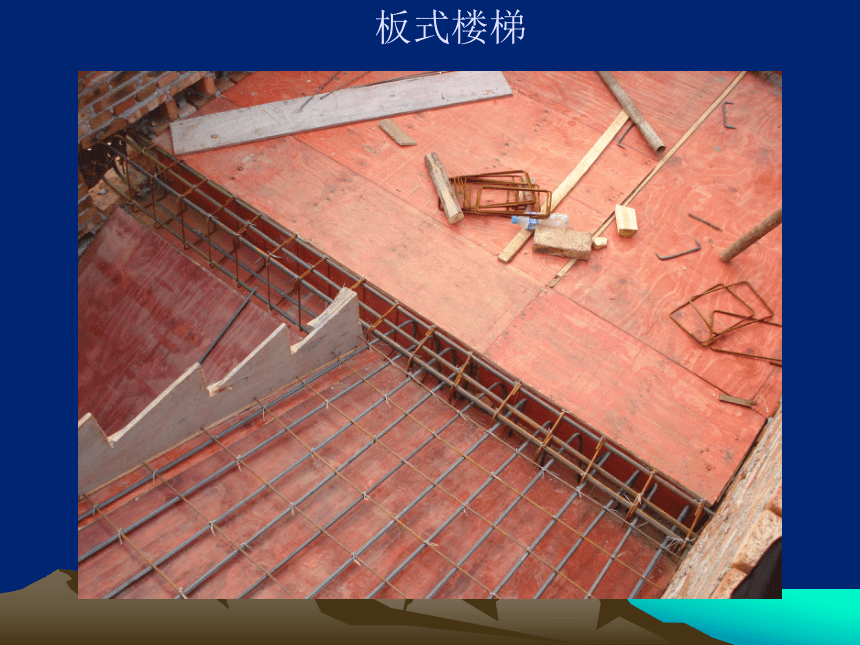

板式楼梯

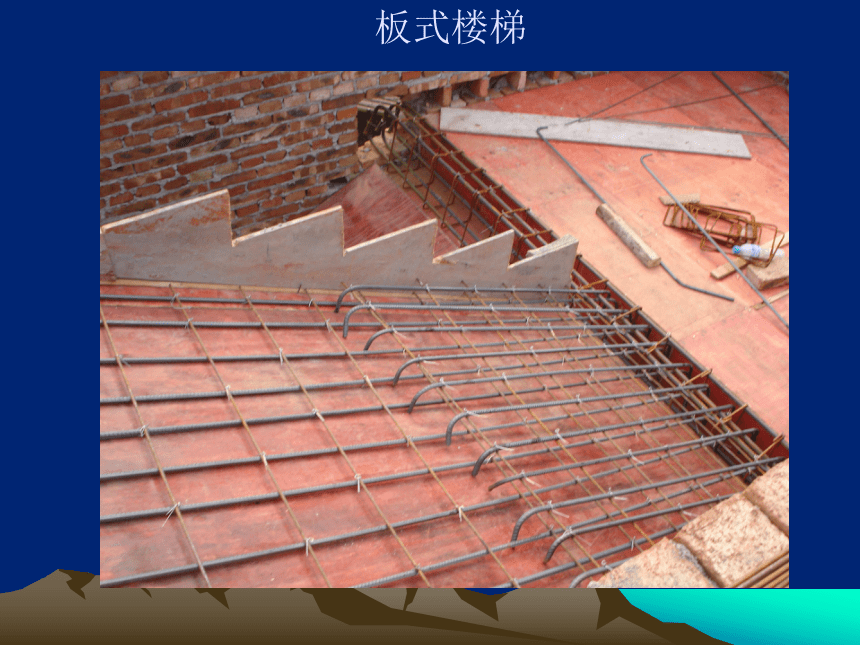

板式楼梯

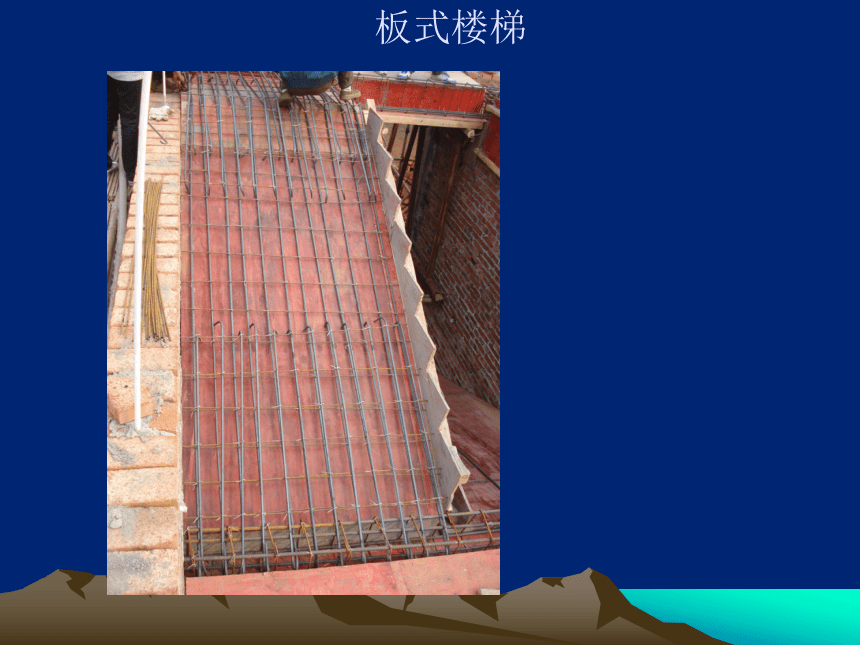

板式楼梯
板式楼梯
板式楼梯
预制装配式
楼梯类型
钢筋混凝土楼梯
3、剪刀式及螺旋式楼梯
优点: 外形轻巧、美观。
缺点: 其受力复杂、施工比较困难（尤其螺旋楼梯），材料用量多，造价较高。
现浇楼梯的受力特点与构造
一、现浇板式楼梯的受力特点与构造
均布荷载
平台板上荷载
梯段荷载 斜板 平台梁 楼梯间侧墙（或柱）
均布荷载 均布荷载 集中荷载
现浇楼梯的受力特点与构造
梯段斜板中受力钢筋可采用弯起式或分离式。
梯段板中的分布钢筋按构造配置，要求每个踏步范围内至少放置一根钢筋。
梯段板的计算与构造
，
平台梁是承受自重及斜板传来均布荷载的简支梁，可按简支的倒L形梁计算。平台梁的截面高度h＝l0/10，l0为平台梁的计算跨度，其他构照要求与一般的梁相同。
平台板视支承条件不同，可能是两对边简支板或悬臂板，其配筋方式及构照与普通板一样。
3、平台梁和平台板的计算与构造
二、.现浇梁式楼梯的受力特点与构造
1、梁式楼梯的受力特点
均布荷载
平台板上荷载
梯段荷载 踏步板 斜梁 平台梁 楼梯间侧墙（或柱）
均布荷载 均布荷载 集中荷载
2、踏步板的计算与构造
3、斜梁的计算与构造
斜梁按简支受弯构件进行设计，梁中最大弯矩和剪力计算的方法同板式楼梯的斜板。若踏步板与斜梁整浇，计算时可考虑踏步板参与斜梁的工作，取斜梁截面为倒L形
图6-40 梯段斜梁的计算简图 图6-41 梯段斜梁的配筋示意图
4、平台梁和平台板的计算与配筋构造同板式楼梯
折线形楼梯的受力特点与构造
当建筑物层高较大、楼梯间进深不够时，也可设计成板式梁式混合形的三折式楼梯
折板式楼梯的计算简化处理
折线形楼梯板在曲折处配筋
（a）混凝土保护层剥落，钢筋被拉出
（b）转角处钢筋的锚固措施
折线形楼梯平面
（a）平面图 （b）折梁配筋示意图
板式楼梯
二、现浇楼梯的计算与构造
1. 现浇板式楼梯的计算与构造
（1）梯段板
2）构造要求
梯段斜板配筋可采用弯起式或分离式。采用弯起式配筋时，一半钢筋伸入支座，一半靠近支座处弯起，支座截面负筋的用量一般可取与跨中截面相同。受力钢筋的弯起点位置见图。在垂直受力钢筋方向仍应按构造配置分布钢筋φ6@250，并要求每一个踏步下至少放置一根钢筋。
2. 现浇梁式楼梯的计算与构造
（1）踏步板
1）计算要点
①可沿梯段方向取一个踏步进行计算；
②踏步板可简化为两段支承在斜梁上的简支梁；
踏步板和斜梁的关系
1）计算要点
1.平台梁支承在两侧楼梯间的横墙上，按简支梁计算。平台梁承受斜边梁传来的集中荷载，平台板传来的均布荷载以及平台梁自重，计算简图见图。
2.平台梁的计算截面按倒L形截面计算。
3.平台梁横截两侧荷载不同，因此平台梁受有一定的扭距作用，一般不需计算，但应适当增加配箍量。平台梁受有斜边梁的集中荷载，所以在平台梁中位于斜边梁支座两侧处，应设置附加横向箍筋。
2）构造要求
平台梁一般构造要求与简支受弯构件相同，平台梁的高度应保证斜边梁的主筋能放在平台梁的主筋上，即平台梁的底面应低于斜边梁的底面，或与斜边梁底面齐平。
6.2 楼梯平法施工图识读
一、板式楼梯平法施工图制图规则
板式楼梯平法施工图在楼梯平面布置图上采用平面注写方式表达，即在楼梯平面布置图上注写截面尺寸和配筋具体数值。
平面注写的内容包括集中标注和外围标注。集中标注表达楼梯的类型代号及序号、梯板的竖向几何尺寸和配筋；外围标注表达梯板的平面几何尺寸以及楼梯间的平面尺寸。
在楼梯平法施工图上绘制的楼梯竖向布置简图中包括： 各跑梯板类型代号及序号（AT～FT）、各层梯板类型代号 及序号（ET～LT）、楼层平台板代号及序号（AT～ET、 KT、LT）、层间平台板代号及序号（AT～DT）、楼层结 构标高、层间结构标高等。
子情境6.2 楼梯平法施工图识读
板式楼梯分为两大组类型：AT～ET每个代号代表一跑 梯板、FT～LT每个代号代表两跑相互平行的踏步段和连接 它们的楼层平板及层间平板。
FT～LT型梯板的支承方式表5-15。
楼梯
类型 层间
平板端 踏步段端（在楼层高度） 楼层平板端
FT 三边支承 三边支承
GT 单边支承 三边支承
HT 三边支承 单边支承
JT 单边支承 单边支承
KT 三边支承 单边支承（在楼梯间内的梯梁上）
LT 单边支承 单边支承
子情境6.2 楼梯平法施工图识读
二、板式楼梯平法构造详图
AT型楼梯平面注写方式如图5-31、5-32所示。其中，集中注写的内容有4项：梯板类型代号与序号ATXX、梯板厚度h、踏步段总高度和梯板配筋。
FT型楼梯平面注写方式如图5-33、图5-34、图5-35所示。其中，集中注写的内容有5项：梯板类型代号与序号FTXX、梯板厚度h、踏步段总高度、梯板下部纵向配筋和平板下 部横向配筋。原位注写的内容为楼层与层间平板支座上部纵向与横向配筋，横向配筋的外伸长度。当平板上部横向钢筋贯通配置时，仅需在一侧支座标注，并加注“通长”二字，对面一侧支座不注，如图中图2所示。
子情境6.2 楼梯平法施工图识读
子情境6.2 楼梯平法施工图识读
子情境6.2 楼梯平法施工图识读
三、楼梯结构平面布置图及详图
如图9.11所示，由Tl平面图可以读出①到②之间的距离为3600mm，楼梯段水平投影长度为3300mm，宽度为1580mm，楼梯井宽度为200mm，休息平台的宽度为2150mm，该楼梯为平行双跑楼梯，楼梯间的四角有4根构造柱。休息平台的配筋情况为：长度方向为直径8mm的Ⅲ级钢筋，间距为200mm;宽度方向为直径8mm的I级钢筋，间距为150mm；平台板四边的负弯矩钢筋为直径8mm的I级钢筋，间距为150mm；平台板厚h=80mm。
子情境6.2 楼梯平法施工图识读
由1—1剖面图可知，该平行双跑楼梯两梯段均为TBI，中间休息平台板均为XBI，TBI与XBI之间由TLl连接。由TBI配筋图可知，该梯段板厚为120mm；板下部的受力钢筋为直径12mm的Ⅲ级钢筋，间距为130mm；分布钢筋为直径6mm的I级钢筋，间距为200mm；板两端的负弯矩钢筋为直径12mm的Ⅲ级钢筋，间距为130mm，分布钢筋为直径6mm的I级钢筋，间距为200mm，水平投影长度为900mm。由图中还可以读出TLl的断面尺寸为370mm×350mm，LL的断面尺寸为250mm×350mm，JQL的断面尺寸为250mm×350mm。
（1) 工艺流程。板式楼梯钢筋绑扎的工艺流程为：弹放钢筋位置线一布放钢筋一绑扎梁钢筋一绑扎板钢筋一垫混凝土垫块。
（2) 操作要点。
① 画线。按设计要求，先把楼梯梯段板受力钢筋和横向分布钢筋的位置弹放在其模板上，上下楼梯平台梁箍筋位置标到平台梁模板上。
② 布放钢筋。先将梯段板纵向钢筋按弹放好的位置线放好，然后将上下楼梯平台梁的箍筋和纵向钢筋在模板内穿好。
③ 绑扎梁钢筋。按画线位置，按梁钢筋的绑扎方法和要求，绑扎好上下梁的钢筋。
④ 绑扎扳钢筋。楼梯梯段板是斜的，为了保证纵向钢筋不向下移，可以先在上下平台梁边各先绑扎一根横向分布钢筋，再逐点绑扎好其他横向分布钢筋，这样，梯段板的板底钢筋就绑扎完成了。绑扎上部负弯矩钢筋和负弯矩钢筋的分布钢筋，并把交叉点全部绑牢。
⑤ 垫混凝土垫块。分别垫上梁板混凝土垫块，楼梯梯段板垫块厚度比楼梯梁垫块厚度稍薄一些，注意不要垫反了。
二. 楼梯钢筋绑扎
楼梯钢筋骨架一般是在模板支设后进行绑扎，如下图所示。
三．质量标准
（1）钢筋的品种和质量必须符合设计要求和有关标准的规定。钢筋的表面必须清洁。带有颗粒状或片状老锈，经除锈后仍留有麻点的钢筋，严禁按原规格使用。钢筋表面应保持清洁。
（3）钢筋规格、形状、尺寸、数量、锚固长度、接头位置，必须符合设计要求和规范规定。
（4）绑扎时缺扣、松扣的数量不超过绑扣数的10％，且不应集中。
（5）弯钩的朝向应正确，绑扎接头应符合施工规范的规定，搭接长度不小于规定值。
（6）绑扎钢筋时禁止碰动预埋件及洞口模板。
楼梯钢筋的加工与绑扎
四.评分标准参考
序号 评分项目 评分标准 标准分
100 检 测 点 得分
1 2 3 4 5
1 下料计算与配料单 10
2 钢筋放样 长±10mm 15
3 钢筋弯制 10
4 钢筋安装 15
5 钢筋绑扎 10
保护层厚 ±5mm 5
6 工艺操作过程 视操作工序是否合理、操作熟练及规范程度扣分 15
7 安全操作 无安全事故 5
8 工 效 完成定额在90%以下者无分，90%～100%酌情扣分，超过定额适当加1～3分 10
9 文明施工 完工清场 5
