(共22张PPT)
建筑概述
2024/4/11
页面 2

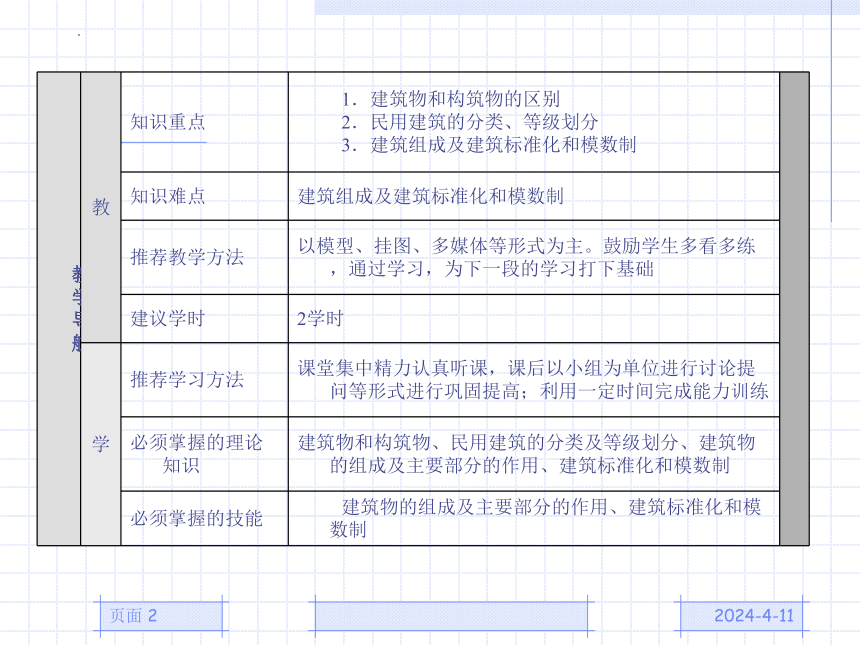

教 学 导 航 教 知识重点 1．建筑物和构筑物的区别 2．民用建筑的分类、等级划分 3．建筑组成及建筑标准化和模数制
知识难点 建筑组成及建筑标准化和模数制
推荐教学方法 以模型、挂图、多媒体等形式为主。鼓励学生多看多练，通过学习，为下一段的学习打下基础
建议学时 2学时
学 推荐学习方法 课堂集中精力认真听课，课后以小组为单位进行讨论提问等形式进行巩固提高；利用一定时间完成能力训练
必须掌握的理论知识 建筑物和构筑物、民用建筑的分类及等级划分、建筑物的组成及主要部分的作用、建筑标准化和模数制
必须掌握的技能 建筑物的组成及主要部分的作用、建筑标准化和模数制
2024/4/11
页面 3

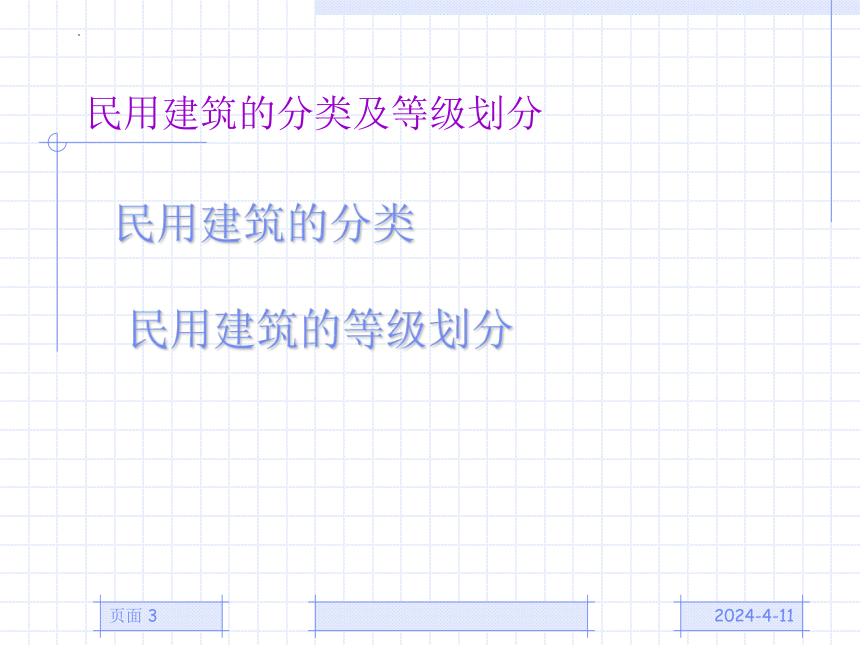

民用建筑的分类及等级划分
民用建筑的分类
民用建筑的等级划分
2024/4/11
页面 4

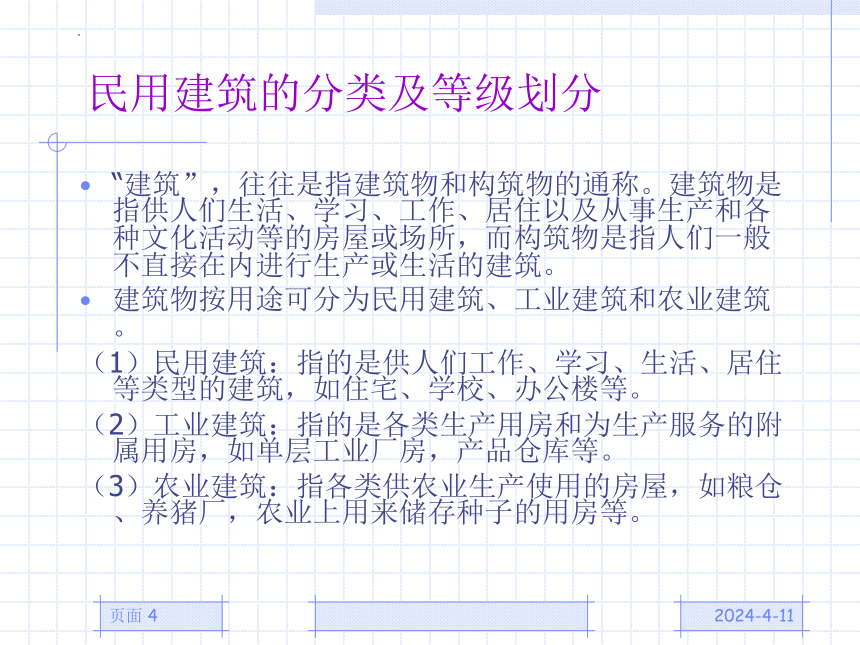

民用建筑的分类及等级划分
“建筑”，往往是指建筑物和构筑物的通称。建筑物是指供人们生活、学习、工作、居住以及从事生产和各种文化活动等的房屋或场所，而构筑物是指人们一般不直接在内进行生产或生活的建筑。
建筑物按用途可分为民用建筑、工业建筑和农业建筑。
（1）民用建筑：指的是供人们工作、学习、生活、居住等类型的建筑，如住宅、学校、办公楼等。
（2）工业建筑：指的是各类生产用房和为生产服务的附属用房，如单层工业厂房，产品仓库等。
（3）农业建筑：指各类供农业生产使用的房屋，如粮仓、养猪厂，农业上用来储存种子的用房等。
2024/4/11
页面 5
民用建筑的分类
1．按使用功能分类
按使用功能分类如下：
（1）居住建筑：主要是指提供家庭和集体生活起居用的建筑物，如住宅、宿舍、公寓等。
（2）公共建筑：主要是指提供人们进行各种社会活动的建筑物，如行政办公建筑、文教建筑、托幼建筑、医疗建筑、商业建筑、观演建筑、体育建筑、展览建筑、旅馆建筑、交通建筑、通信建筑、园林建筑、纪念建筑、娱乐建筑等。
2024/4/11
页面 6
民用建筑的分类
2．按建筑规模和数量分类
按建筑规模和数量分类如下。
（1）大量性建筑：主要指单体规模不大，但数量多，分布面广的建筑物，如住宅、学校、办公楼、商店等。
（2）大型性建筑：主要指单体规模大，数量少的公共性建筑，如大城市火车站、机场候机厅、大型体育馆场、大型影剧场、大型展览馆等建筑。
2024/4/11
页面 7
民用建筑的分类
3．按建筑的层数或总高度分类
按建筑的层数或总高度分类如下：
（1）住宅建筑，一至三层为低层；四至六层为多层；七至九层为中高层；十层及以上为高层。
（2）公共建筑及综合性建筑，总高度超过24m者为高层（不包括高度超过24m的单层主体建筑）。
（3）建筑物超过100m时，不论住宅还是公共建筑均为超高层建筑。
2024/4/11
页面 8

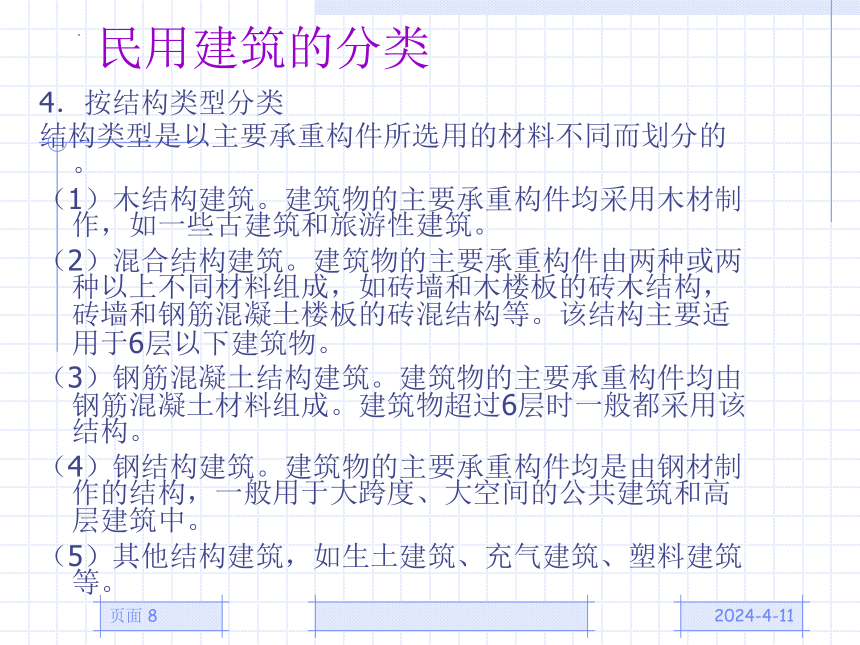

民用建筑的分类
4．按结构类型分类
结构类型是以主要承重构件所选用的材料不同而划分的。
（1）木结构建筑。建筑物的主要承重构件均采用木材制作，如一些古建筑和旅游性建筑。
（2）混合结构建筑。建筑物的主要承重构件由两种或两种以上不同材料组成，如砖墙和木楼板的砖木结构，砖墙和钢筋混凝土楼板的砖混结构等。该结构主要适用于6层以下建筑物。
（3）钢筋混凝土结构建筑。建筑物的主要承重构件均由钢筋混凝土材料组成。建筑物超过6层时一般都采用该结构。
（4）钢结构建筑。建筑物的主要承重构件均是由钢材制作的结构，一般用于大跨度、大空间的公共建筑和高层建筑中。
（5）其他结构建筑，如生土建筑、充气建筑、塑料建筑等。
2024/4/11
页面 9
民用建筑的分类
5．按施工方法分类
按施工方法分类如下：
（1）现浇、现砌式建筑。这种建筑物的主要承重构件均是在施工现场浇筑和砌筑而成。
（2）预制、装配式建筑。这种建筑物的主要承重构件均是在加工厂制成预制构件，在施工现场进行装配而成。
（3）部分现浇现砌、部分装配式建筑。这种建筑物的一部分构件（如墙体）是在施工现场浇筑或砌筑而成，一部分构件（如楼板、楼梯）是采用在加工厂制成的预制构件。
2024/4/11
页面 10
民用建筑的等级划分
1．耐久等级
民用建筑的耐久等级的指标是使用年限。在《民用建筑设计通则》（GB50352—2005）中对建筑物的使用年限规定如表所示。
类 别 设计使用年限（年） 示 例
1 5 临时性建筑
2 25 易于替换结构构件的建筑
3 50 普通建筑和构筑物
4 100 纪念性建筑和特别重要的建筑
2024/4/11
页面 11
民用建筑的等级划分
2．耐火等级
耐火等级是依据房屋主要构件的燃烧性能和耐火极限确定的。按材料的燃烧性能把材料分为燃烧体（如木材、纤维板、胶合板等）、难燃烧体（如板条抹灰、石棉板、沥青混凝土等）和非燃烧体（如石材、钢筋混凝土、砖等）。耐火极限指的是按规定的火灾升温曲线，对建筑构件进行耐火试验，从受到火的作用时起，到失掉支持能力或发生穿透裂缝或背火一面温度升高到220℃时为止的时间，用小时表示。
2024/4/11
页面 12
楼地面及顶棚
楼地面构造
顶棚构造
2024/4/11
页面 13
多层建筑构件的燃烧性能和耐火等级
构 件 名 称 耐 火 等 级
一级 二级 三级 四级
燃烧性能和耐火极限（小时）
墙 防火墙 承重墙、楼梯间、电梯井墙 非承重外墙、疏散走道的侧墙、房间隔墙 非4.00 非3.00 非1.00 非0.75 非4.00 非2.50 非1.00 非0.50 非4.00 非2.50 非0.50 难0.50 非4.00
非0.50
非0.25
难0.25
柱 支承多层的柱 支承单层的柱 非3.00 非2.50 非2.50 非2.00 非2.50 非2.00 难0.50
燃
梁 楼板 屋顶承重构件 疏散楼梯 吊顶（包括吊顶搁栅） 非2.00 非1.50 非1.50 非1.50 非0.25 非1.50 非1.00 非0.50 非1.00 难0.25 非1.00 非0.50 燃 非1.00 难0.15 难0.50
难0.25
燃
然
燃
2024/4/11
页面 14
民用建筑的构造组成及标准化
民用建筑的构造组成
建筑标准化
建筑统一模数制
2024/4/11
页面 15
民用建筑的构造组成
各种民用建筑，一般都是由基础、墙和柱、楼板层、楼梯、屋顶、门窗等几大部分组成的。它们所处的位置不同，所起的作用也不同。
2024/4/11
页面 16
建筑标准化
建筑业是国民经济的支柱产业。为了适应市场经济发展的需要，使建筑业朝着工业化方向发展，首先必须实行建筑标准化。
建筑标准化的内容包括两个方面：一方面是建筑设计的标准问题，包括各种建筑法规、建筑设计规范、建筑制图标准、定额与技术经济指标等；另一方面是建筑的标准设计方面，包括国家或地方设计、施工部门所编制的标准构、配件图集，整个房屋的标准设计图等。
2024/4/11
页面 17
建筑统一模数制
国家颁发了《建筑模数协调统一标准》（GBJ2—86），作为建筑设计、施工和构件制作的尺寸依据。
1．模数制
建筑模数：即建筑设计中选定的标准尺寸单位，作为尺寸协调中的增值单位，也是建筑设计、建筑施工、建筑材料与制品、建筑组合件等各部门进行尺寸协调的基础。
（1）基本模数，是指模数尺寸中最基本的单位，用M表示，1M=100 mm。
（2）扩大模数，是基本模数的整数倍，有3M（300 mm）、6M（600 mm）、12M（1 200 mm）、15M（1 500 mm）、30M（3 000 mm）、60M（6 000 mm）6种。
（3）分模数，是基本模数的分倍数，有1/2M（50 mm）、1/5M（20 mm）、1/10 M（10 mm）3种。
模数数列是指由基本模数、扩大模数、分模数为基础扩展成的一系列尺寸，具体模数数列可查看有关资料。
2024/4/11
页面 18
建筑统一模数制
2．建筑构件的3种尺寸
建筑构件有以下3种尺寸。
（1）标志尺寸，它应符合模数数列的规定，用以标注建筑物定位轴线之间的距离以及建筑制品、建筑构、配件及设备位置的尺寸。
（2）构造尺寸，它是指建筑制品，构、配件等生产的设计尺寸。一般情况构造尺寸加上缝隙尺寸等于标志尺寸。缝隙尺寸的大小应符合模数数列的规定。
（3）实际尺寸，它是指建筑制品，构、配件的实际尺寸。实际尺寸与构造尺寸的差值应符合允许的偏差。
2024/4/11
页面 19
知识梳理与总结
主要概述了民用建筑方面的内容，介绍了民用建筑按不同分类方法所进行的分类，耐久等级及耐火等级划分，民用建筑的构造组成以及建筑标准化和建筑模数方面的有关知识。通过学习使学生对民用建筑有一个概括的认识，它是学习后面各章节的基础。因该章是对民用建筑作概括的介绍，所以有些知识根据需要可以查阅一些相关的标准和资料。
2024/4/11
页面 20
能力训练
训练项目1 请回答
1．什么是建筑物？什么是构筑物？它们之间有什么区别？
2．建筑物按层数如何划分？
3．《建筑模数协调统一标准》的意义是什么？ 什么是基本模数？扩大模数？分模数？
4．建筑构件有哪3种尺寸？它们之间有什么关系？
2024/4/11
页面 21
能力训练
训练项目2 填空
1．通常所说的“建筑”，往往是指（ ）和（ ）的通称。
2．建筑物按用途可分为（ ）、（ ）、（ ）。
3．民用建筑按使用功能分为（ ）和（ ）两类。
4．建筑模数是选定的（ ），作为尺寸间协调中( ),也是建筑设计、建筑施工、建筑材料与制品、建筑组合件之间进行（ ）的基础。
5．民用建筑一般由（ ）、（ ）、楼地层、（ ）、（ ）、门窗等几大部分组成。
6．建筑物的耐火等级是根据房屋主要构件的（ ）和（ ）确定的。材料按其燃烧性能分为（ ）、（ ）和（ ）。
2024/4/11
页面 22
能力训练
训练项目3 选择（单选）
1．下列说法正确的是（ ）。
A 通俗地讲建筑物就是房屋 B 通俗地讲建筑就是房屋
C 通俗地讲构筑物就是房屋 D 通俗地讲建筑就是楼房
2．下列属于扩大模数的是（ ）。
A：3M、6M、9M B：12M、15M、18M
C：3M、15M、60M D：3M、18M、30M
3．标志尺寸与构造尺寸的差值为（ ）。
A构造缝隙或安装缝隙 B制造误差或生产误差
C尺寸协调增值单位 D制造或生产的允许误差
4．下列说法正确的是（ ）。
A等于和超过10层的住宅属于高层 B等于和超过9层的住宅属于高层
C等于和超过12层的住宅属于高层 D等于和超过20层的住宅属于高层
5．下列说法正确的是（ ）。
A民用建筑属于非生产性建筑 B民用建筑属于生产性建筑
C民用建筑属于居住性建筑 D民用建筑属于办公性建筑
