单元一 民用建筑构造概述
0
1
单元描述
知识目标
技能目标
1
2
3

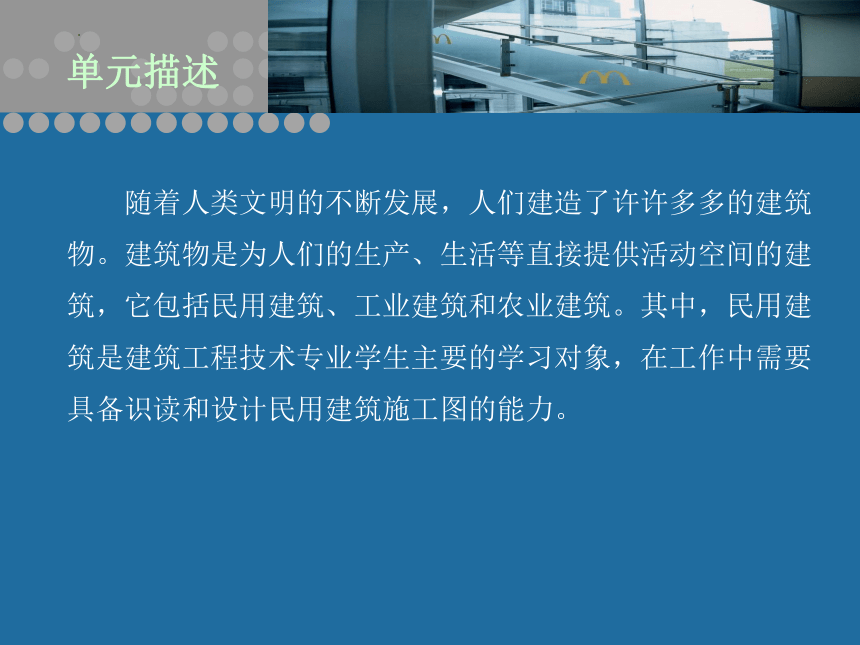

随着人类文明的不断发展，人们建造了许许多多的建筑物。建筑物是为人们的生产、生活等直接提供活动空间的建筑，它包括民用建筑、工业建筑和农业建筑。其中，民用建筑是建筑工程技术专业学生主要的学习对象，在工作中需要具备识读和设计民用建筑施工图的能力。
单元描述

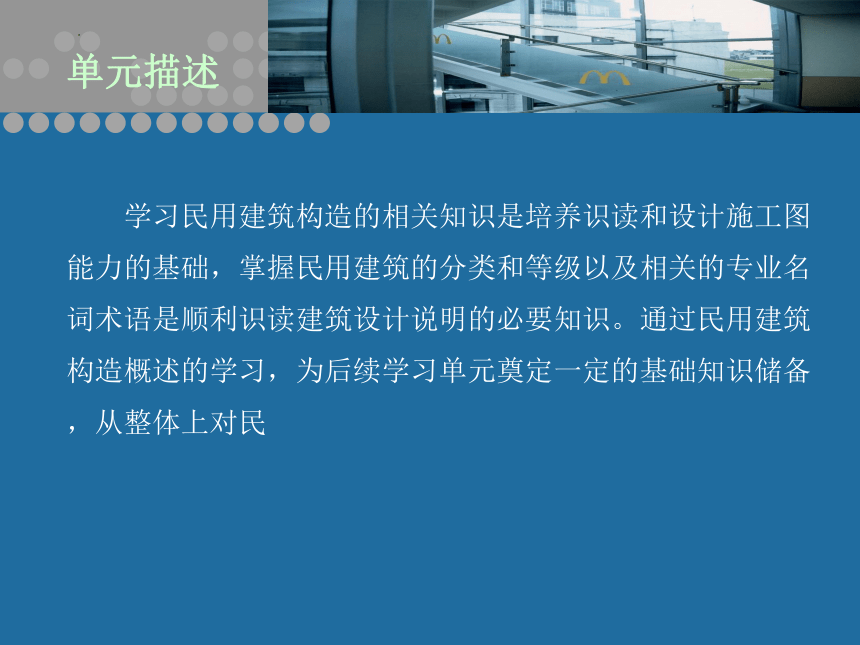

学习民用建筑构造的相关知识是培养识读和设计施工图能力的基础，掌握民用建筑的分类和等级以及相关的专业名词术语是顺利识读建筑设计说明的必要知识。通过民用建筑构造概述的学习，为后续学习单元奠定一定的基础知识储备，从整体上对民
单元描述

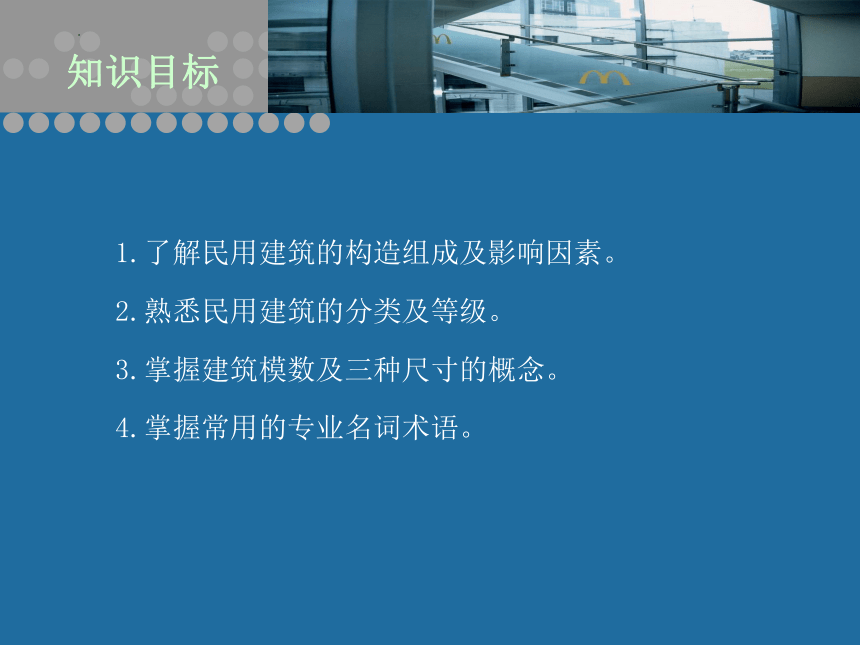

1.了解民用建筑的构造组成及影响因素。
2.熟悉民用建筑的分类及等级。
3.掌握建筑模数及三种尺寸的概念。
4.掌握常用的专业名词术语。
知识目标

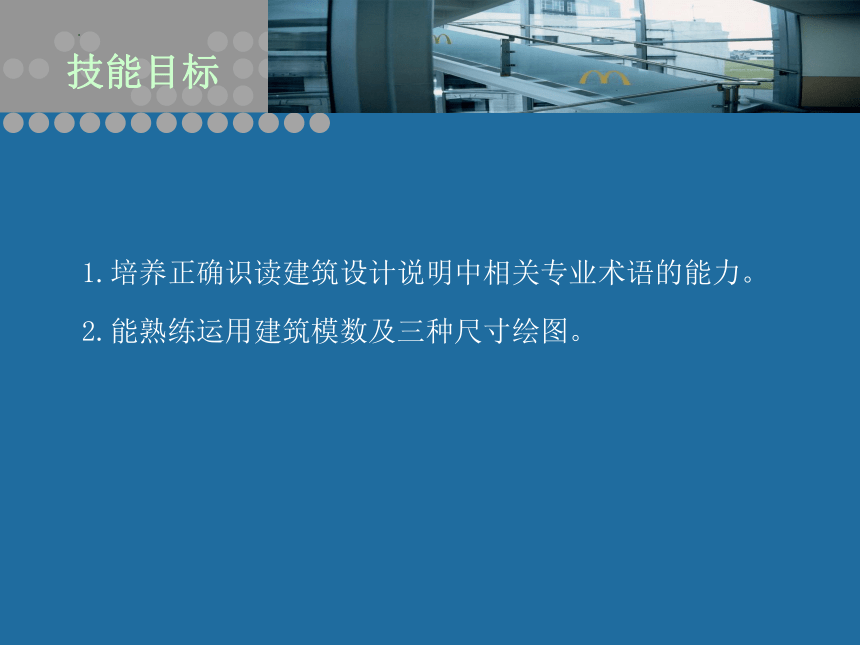

1.培养正确识读建筑设计说明中相关专业术语的能力。
2.能熟练运用建筑模数及三种尺寸绘图。
技能目标
6

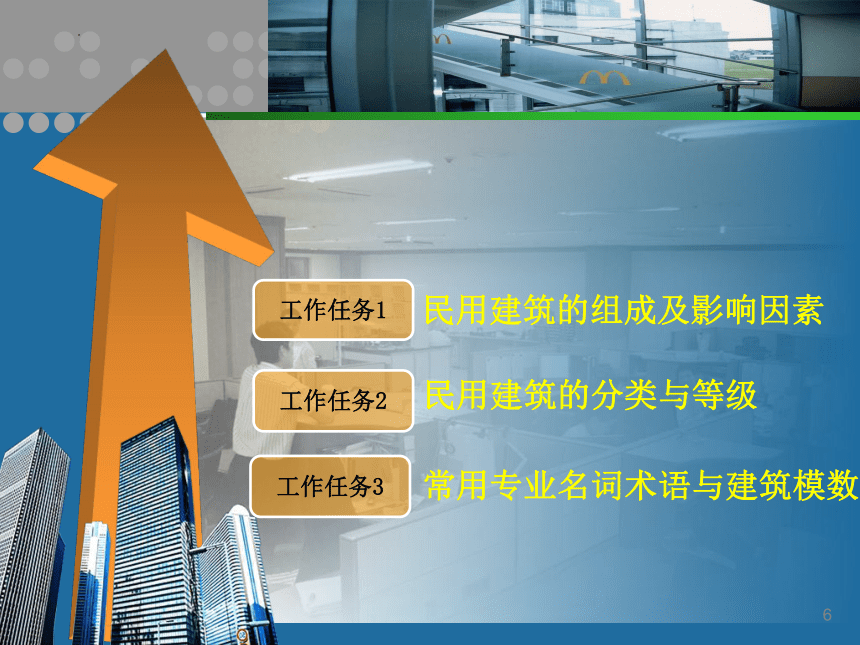

工作任务1
工作任务2
民用建筑的分类与等级
民用建筑的组成及影响因素
工作任务3
常用专业名词术语与建筑模数
任务书

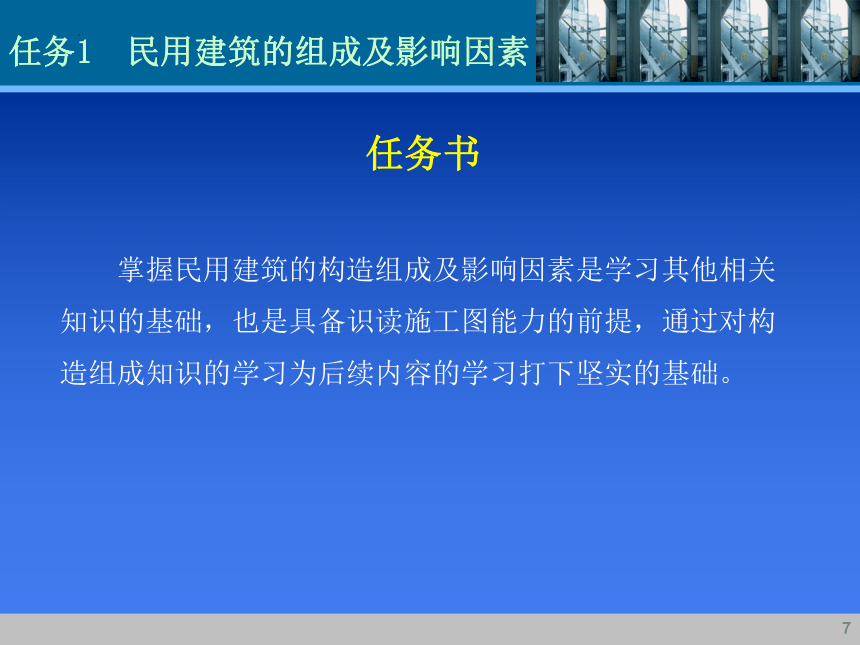

掌握民用建筑的构造组成及影响因素是学习其他相关知识的基础，也是具备识读施工图能力的前提，通过对构造组成知识的学习为后续内容的学习打下坚实的基础。
任务1 民用建筑的组成及影响因素
7

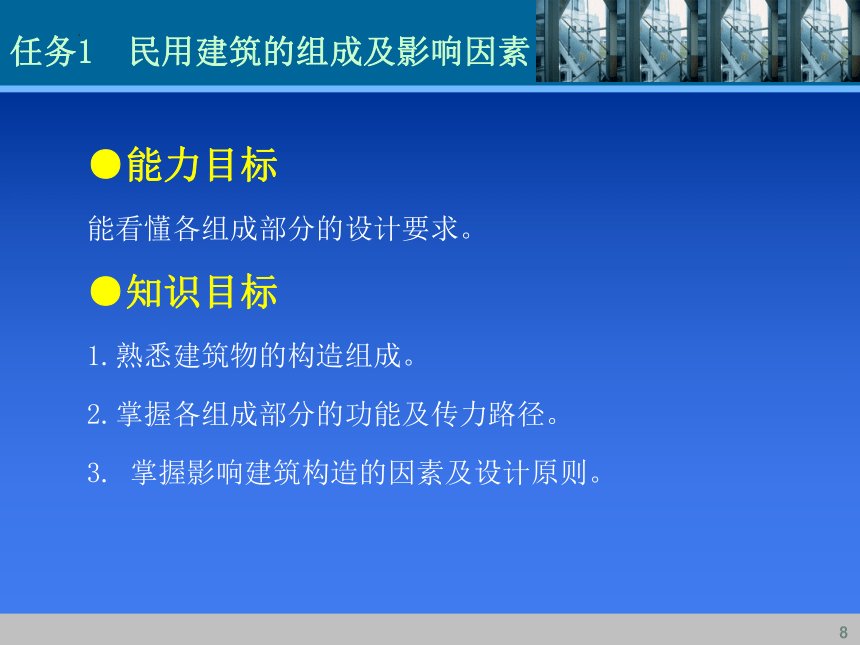

●能力目标
能看懂各组成部分的设计要求。
●知识目标
1.熟悉建筑物的构造组成。
2.掌握各组成部分的功能及传力路径。
3. 掌握影响建筑构造的因素及设计原则。
8
任务1 民用建筑的组成及影响因素
民用建筑物的构造组成
一般民用建筑由基础、墙或柱、楼地层、楼梯、屋顶、门窗等构配件组成。

9
任务1 民用建筑的组成及影响因素
建筑物的组成
建筑构造的设计原则
1. 坚固实用
2. 技术先进
3. 经济合理
4. 美观大方
10
任务1 民用建筑的组成及影响因素
任务2 民用建筑的分类与等级
任务书
随着人类文明的不断发展，人们建造了和正在建造着许许多多的建筑物。在这些建筑物中，人们采用了多种多样的建筑材料，形成了大小高低不同、内部空间和外部造型千差万别、能满足人们生产、生活各个方面不同使用要求的建筑环境空间。
11
●能力目标
1.掌握民用建筑按照不同标准的分类方法。
2.掌握民用建筑设计使用年限的规定原则。
3.掌握民用建筑耐火等级的划分方法。
●知识目标
能够识读图纸目录。
12
任务2 民用建筑的分类与等级
民用建筑物的分类
1.按建筑物的使用功能分类
2.按建筑物的高度（或层数）分类
3.按建筑结构的材料分类
4.按建筑规模和数量分类
13
任务2 民用建筑的分类与等级
民用建筑的等级划分
1.建筑物的耐久等级
2.建筑物的耐火等级
3.建筑结构的安全等级
4.建筑物的分类、分级与建筑构造的关系
14
任务2 民用建筑的分类与等级
任务3 常用专业名词术语与建筑模数
任务书
掌握民用建筑构造中的常用专业术语对于学习构造的理论知识和识读图纸具有重要的作用，同时也要掌握建筑标准化和建筑模数在建筑构造中的应用。
●知识目标
1.掌握民用建筑的常用专业名词术语；
2.掌握建筑工业化和建筑标准化；
●能力目标
会熟练运用建筑模数及在设计中涉及的三种尺寸。
任务3 常用专业名词术语与建筑模数
1.横向
指建筑物的宽度方向。
2.纵向
指建筑物的长度方向。
3.横向轴线
用来确定横向墙体、柱、梁、基础位置的轴线，平行于建筑物宽度方向。其编号方法采用阿拉伯数字注写在轴线圆内。但I、O、Z不用作轴线编号。
任务3 常用专业名词术语与建筑模数
4.纵向轴线
用来确定纵向墙体、柱、梁、基础位置的轴线，平行于建筑物长度方向。其编号方法采用拉丁字母注写在轴线圆内。
5.开间
相邻两条横向轴线之间的距离，单位mm。
6.进深
相邻两条纵向轴线之间的距离，单位mm。
任务3 常用专业名词术语与建筑模数
7.相对标高
以建筑物首层地坪为零标高面的标高，单位是m。
8.绝对标高
以我国青岛黄海海平面为零标高面的标高，单位是m。
9.层高
指层间高度。即地（楼）面至上层楼面的垂直距离（顶层为顶层楼面至屋面板上表面的垂直距离），单位mm。
任务3 常用专业名词术语与建筑模数
10.净高
指房间的净空高度。即地（楼）面至上部顶棚底面的垂直距离，单位mm。它等于层高减去楼地面的厚度、楼板厚度和顶棚高度。
11.建筑高度与结构高度
建筑高度指室外设计地坪至女儿墙顶部的垂直距离，单位m。结构高度指室外地坪至屋顶板上皮的垂直距离，单位m。
任务3 常用专业名词术语与建筑模数
12.建筑面积
它由使用面积、交通面积和结构面积组成。指建筑物外包尺寸（有外保温材料的墙体，应该从外保温材料外皮记起）围合的面积再乘以层数得到，单位m2。
13.结构面积
指墙体、柱子所占的面积（不包括装修，装修所占面积计入使用面积），单位m2。
任务3 常用专业名词术语与建筑模数
14.使用面积
指主要使用房间和辅助使用房间的净面积，建筑装修所占面积计入使用面积中，单位m2。
15.交通面积
指走道、楼梯间等交通联系设施的净面积，单位m2。
16.净面积
房间中开间尺寸扣除墙厚与进深尺寸扣除墙厚的乘积，单位m2。

任务3 常用专业名词术语与建筑模数
建筑工业化
所谓建筑工业化，就是通过现代化的制造、运输、安装和科学管理的大工业生产方式，来代替传统的、分散的手工业生产方式。
建筑标准化
建筑标准化是建筑工业化的基础。要通过建筑标准化推广应用各专业领域中先进的经验、标准和成果，加速科学技术转化为生产力的步伐，促进建筑产业化与施工机械化的发展，使建筑业获得最佳的经济效益和社会效益。

任务3 常用专业名词术语与建筑模数
建筑模数制
1.基本模数 2.导出模数
3.模数数列

建筑模数协调中涉及的尺寸
1.标志尺寸 2.构造尺寸
3.实际尺寸
任务3 常用专业名词术语与建筑模数
