单元三 墙体
0
1

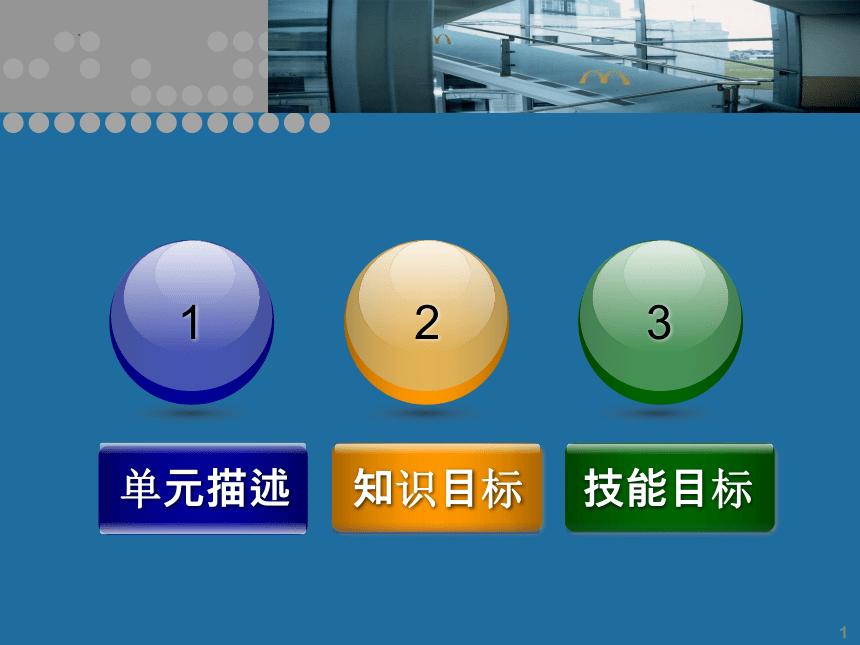

单元描述
知识目标
技能目标
1
2
3

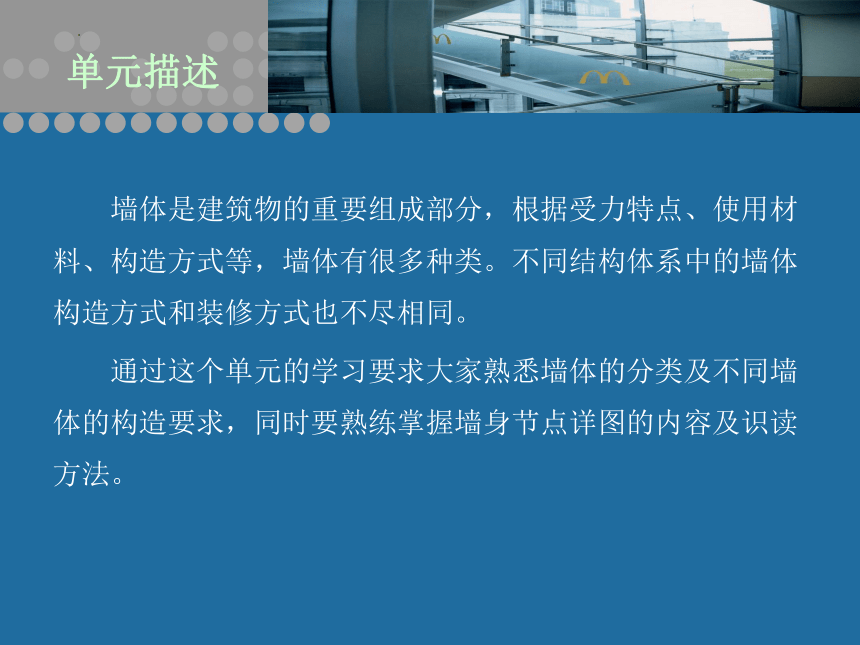

墙体是建筑物的重要组成部分，根据受力特点、使用材料、构造方式等，墙体有很多种类。不同结构体系中的墙体构造方式和装修方式也不尽相同。
通过这个单元的学习要求大家熟悉墙体的分类及不同墙体的构造要求，同时要熟练掌握墙身节点详图的内容及识读方法。
单元描述

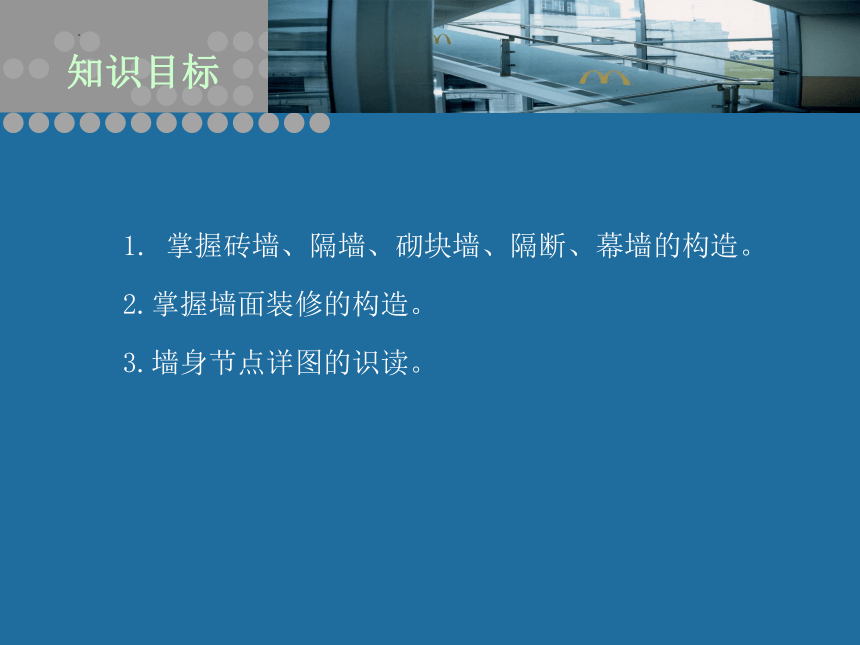

1. 掌握砖墙、隔墙、砌块墙、隔断、幕墙的构造。
2.掌握墙面装修的构造。
3.墙身节点详图的识读。
知识目标

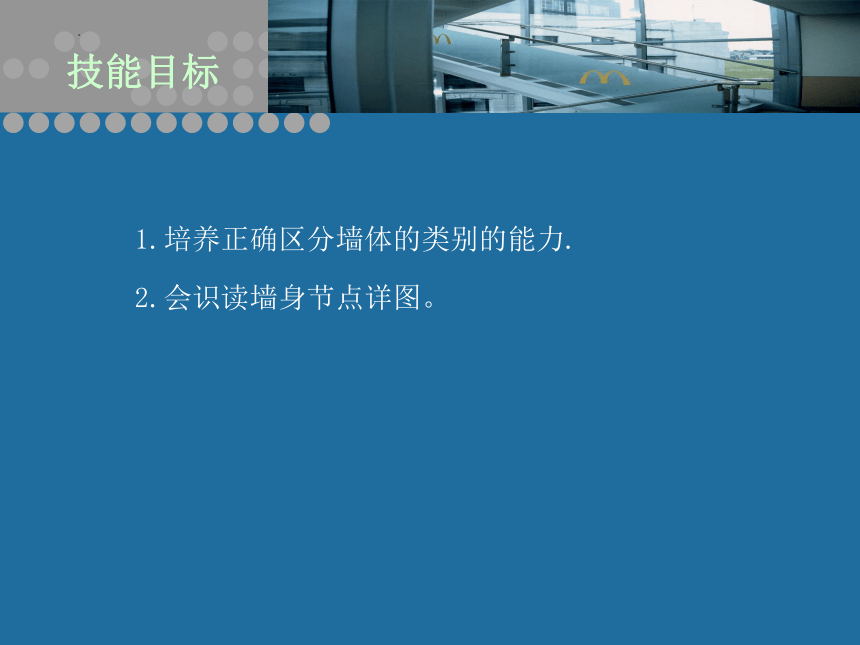

1.培养正确区分墙体的类别的能力.
2.会识读墙身节点详图。

技能目标
5
工作任务1
工作任务2
砖墙构造及识读
墙体的分类及要求
6

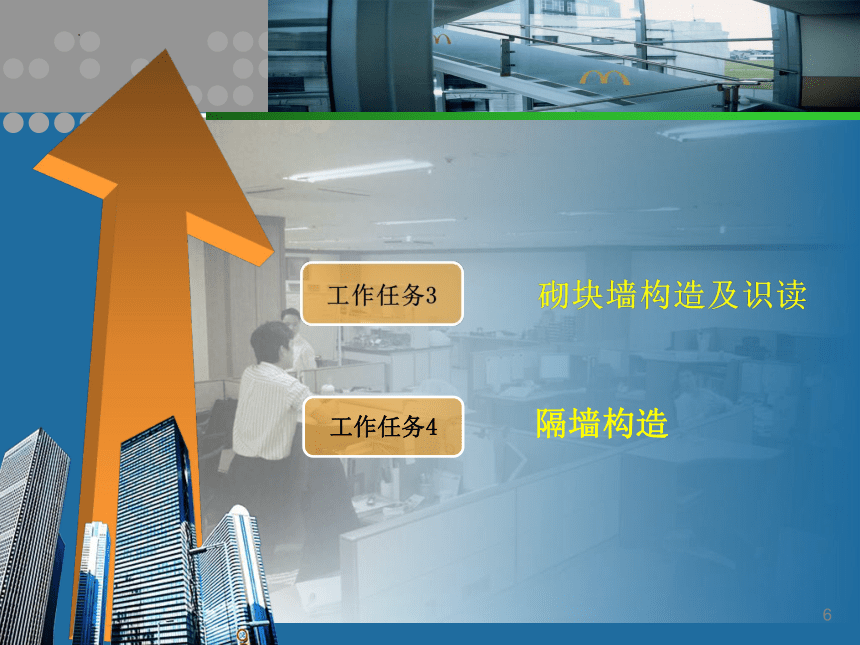

工作任务4
隔墙构造

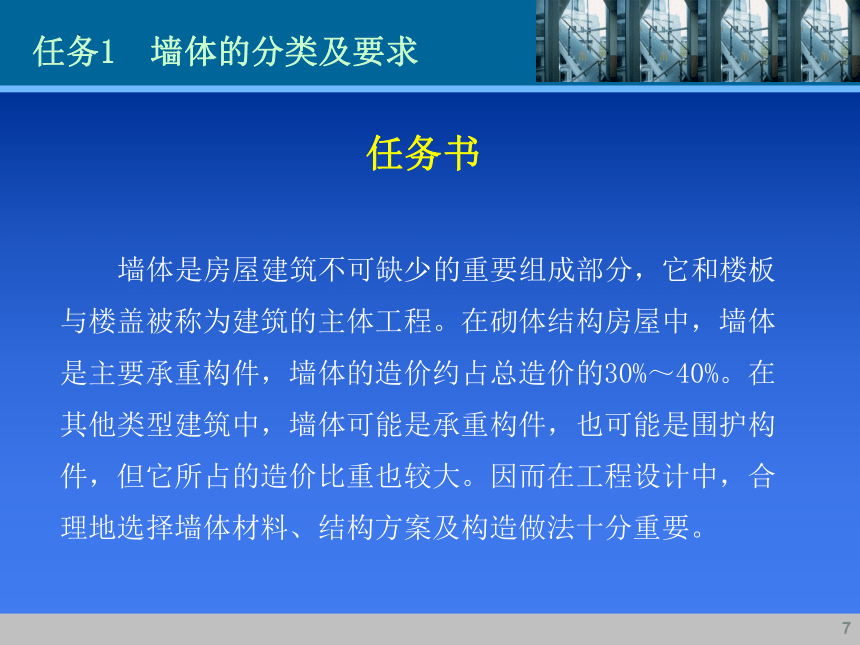

任务书
墙体是房屋建筑不可缺少的重要组成部分，它和楼板与楼盖被称为建筑的主体工程。在砌体结构房屋中，墙体是主要承重构件，墙体的造价约占总造价的30%～40%。在其他类型建筑中，墙体可能是承重构件，也可能是围护构件，但它所占的造价比重也较大。因而在工程设计中，合理地选择墙体材料、结构方案及构造做法十分重要。
任务1 墙体的分类及要求
7

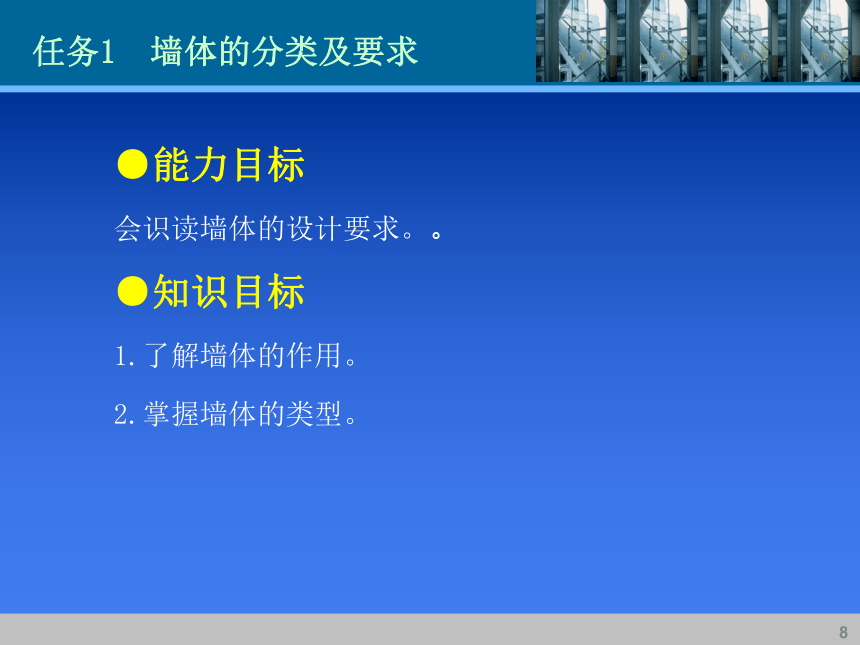

●能力目标
会识读墙体的设计要求。。
●知识目标
1.了解墙体的作用。
2.掌握墙体的类型。
8
任务1 墙体的分类及要求

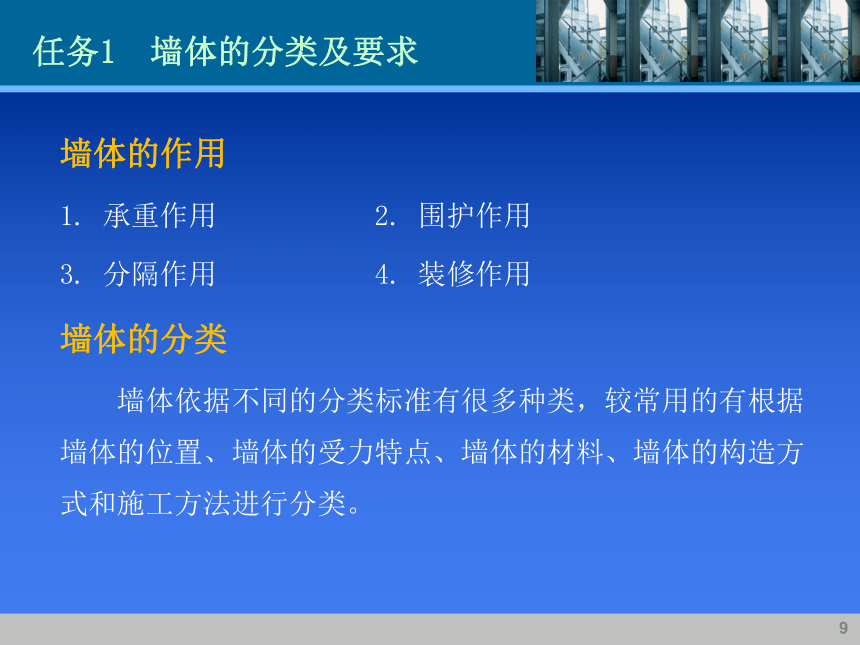

墙体的作用
1. 承重作用 2. 围护作用
3. 分隔作用 4. 装修作用
墙体的分类
墙体依据不同的分类标准有很多种类，较常用的有根据墙体的位置、墙体的受力特点、墙体的材料、墙体的构造方式和施工方法进行分类。
9
任务1 墙体的分类及要求

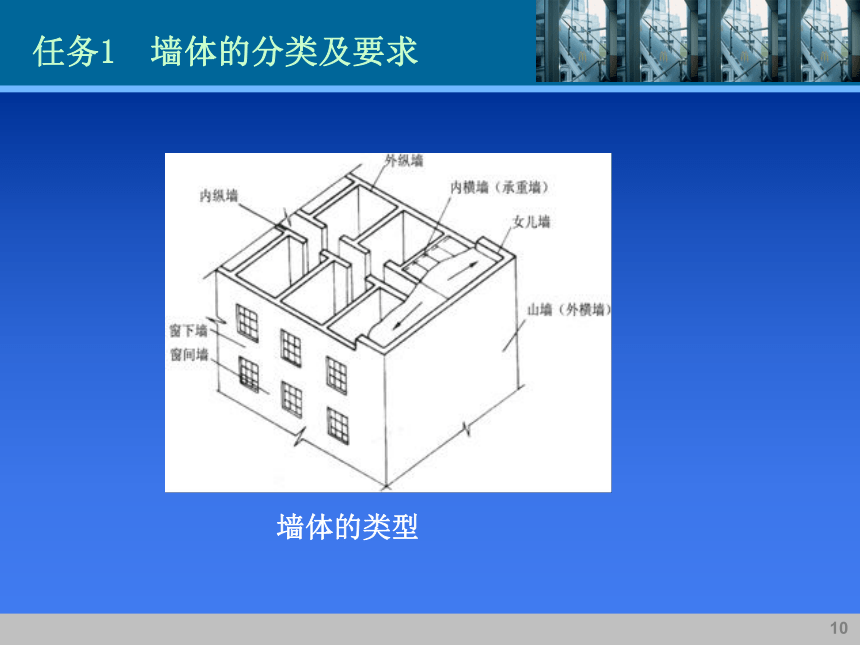

墙体的类型

10
任务1 墙体的分类及要求

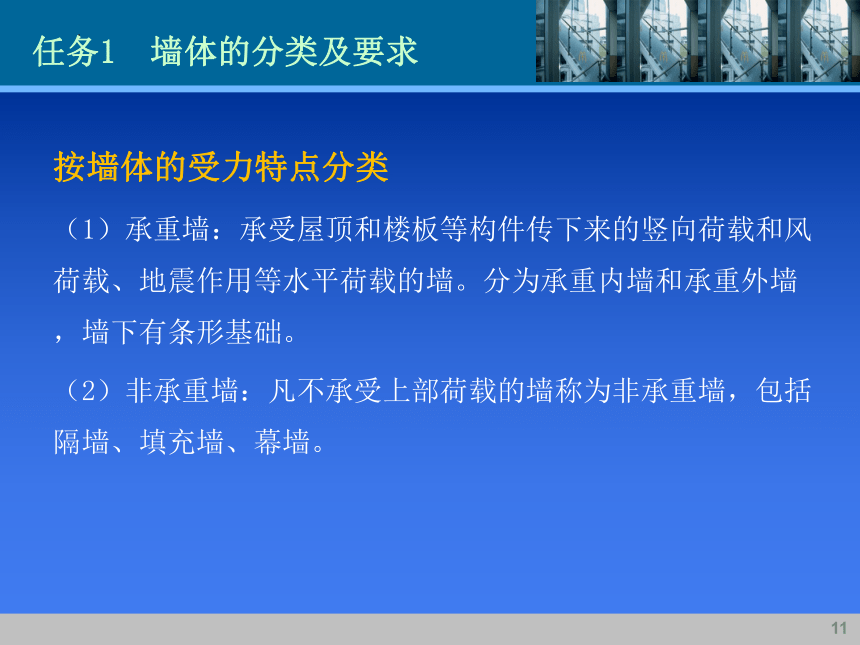

按墙体的受力特点分类
（1）承重墙：承受屋顶和楼板等构件传下来的竖向荷载和风荷载、地震作用等水平荷载的墙。分为承重内墙和承重外墙，墙下有条形基础。
（2）非承重墙：凡不承受上部荷载的墙称为非承重墙，包括隔墙、填充墙、幕墙。
11
任务1 墙体的分类及要求
按墙体的材料分类
（1）砖墙：用砖和砂浆砌筑的墙。
（2）砌块墙：砌块墙是将预制块材（砌块）按一定技术要求砌筑而成的墙体。
（3）钢筋混凝土墙：钢筋混凝土墙可以是现浇或预制，多用于多层和高层建筑中的承重墙。
（4）石材墙：石材是一种天然材料，主要用于山区和产石地区。
12
任务1 墙体的分类及要求
按墙体的构造方式分类
（1）实体墙：由单一材料组成，如普通砖墙、实心砌块墙等。
（2）空体墙：也是由单一材料组成，但墙内留有内部空腔。
（3）复合墙：由两种以上材料组合而成，一般是由承重部分和保温部分组成。
13
任务1 墙体的分类及要求
按墙体的施工方法分类
（1）叠砌式（块材墙）
（2）现浇整体式（板筑墙）
（3）预制装配式（板材墙）

14
任务1 墙体的分类及要求
墙体的要求
1.具有足够的强度和稳定性
2.满足热工要求
3.满足隔声的要求
4.满足防火要求
5.减轻自重
6.适应建筑工业化的要求

15
任务1 墙体的分类及要求
任务2 砖墙构造及识读
任务书
墙体的类型很多，建造墙体的材料随着结构体系和建筑材料的发展也越来越多，而砖是一种应用最广泛和应用时间最长的墙体材料。它取材容易、造价较低、施工方法简单、但整体性和抗震能力较差，由于需要人工砌筑，因此施工速度较慢。
16
●能力目标
能识读砖墙的细部构造。
●知识目标
1.掌握砖墙的材料。
2.掌握砖墙的砌筑原则和砌筑方式。
17
任务2 砖墙构造及识读
砖墙的材料
砖墙是用砂浆将砖按一定技术要求砌筑而成的砌体，主要材料是砖与砂浆。
砖墙的组砌方式
组砌方式是指块材在砌体中的排列方式。把长边方向垂直于墙面砌筑的砖称为丁砖，把长边方向平行于墙面砌筑的砖称为顺砖。上下两皮砖之间的缝隙为水平缝，左右两块砖之间的缝隙为竖缝。灰缝的尺寸为10±2mm。
18
任务2 砖墙构造及识读
（a）240墙一顺一丁（b）240墙三顺一 （c）240墙梅花丁
19
任务2 砖墙构造及识读
（d）120墙全顺式 （e）180墙两平一侧式（f）370墙一顺一丁
普通砖墙细部构造
墙身的细部构造包括勒脚、散水与明沟、墙身防潮层、窗台、踢脚、墙裙、防火墙、过梁、壁柱和门垛、圈梁、构造柱等内容。
烧结多孔砖的细部构造
烧结多孔砖的尺寸与普通砖相似，只是高度符合模数数列的要求。墙身细部构造可参考普通砖墙细部构造要求。
20
任务2 砖墙构造及识读
任务3 砌块墙构造及识读
任务书
砌块墙是将预制块材（砌块）按一定技术要求砌筑而成的墙体。砌块一般为天然石料或以水泥、硅酸岩、煤矸石、天然熟料以及煤灰、石灰、石膏等胶结料，与砂石、煤渣、天然轻骨料等骨料，经原料处理加压或冲击、振动成型再以干或湿热养护而制成的砌墙块材。
●能力目标
1.能识读轻集料混凝土空心砌块墙体的细部构造。
2.能识读普通混凝土空心砌块墙体的细部构造。
●知识目标
掌握砌块墙的常用材料。
任务3 砌块墙构造及识读
砌块的类型与规格
（1）按材料砌块分有普通混凝土砌块、加气混凝土砌块、轻骨料混凝土砌块及利用各种工业废料制成的砌块；
（2）按砌块在组砌中的作用与位置可分为主砌块和辅助砌块；
（3）砌块按用途分为承重砌块和非承重砌块；
任务3 砌块墙构造及识读
砌块的类型与规格
（4）按生产工艺可分为烧结砌块和蒸养蒸压砌块。
（5）按单块重量和幅面大小分为小型砌块（主规格高度为115～380mm）、中型砌块（主规格高度为380～980mm）、大型砌块（主规格高度大于980mm）。
任务3 砌块墙构造及识读
砌筑砂浆
混凝土砌块砌筑砂浆是由水泥、砂、水以及根据需要掺入的掺和料和外加剂等组分，按一定比例，采用机械拌和制成，专门用于砌筑混凝土砌块的砌筑砂浆。

框架结构填充轻集料混凝土小型空心砌块墙身构造
轻集料混凝土小型空心砌块是指以浮石、火山渣、煤渣、自然煤矸石、陶粒等为粗骨料制作的混凝土小型空心砌块，主规格尺寸为390mm×190mm×190mm，简称轻骨料小砌块。

任务3 砌块墙构造及识读
轻集料混凝土空心砌块墙身上部节点详图（盲孔）

任务3 砌块墙构造及识读
轻集料混凝土空心砌块墙身下部节点详图（盲孔）
任务3 砌块墙构造及识读
砌块的排列
任务3 砌块墙构造及识读
普通混凝土小型空心砌块墙体构造
任务4 隔墙构造
任务书
隔墙不是建筑承载系统的组成部分，属于非承重墙。它既不承受建筑结构水平承重构件传来的各种竖向荷载，也不承受风荷载、地震荷载等水平荷载，甚至连隔墙本身的自重荷载也不承受，而是由水平的结构构件（楼板、梁、地坪结构层等）来承担。
任务4 隔墙构造
任务书
隔墙的主要作用是分隔室内空间。在墙承载结构体系的建筑中，隔墙都是内墙，不可能成为外墙。由于隔墙不承受任何外来荷载，且本身的重量还要由楼板或梁承担，因此对隔墙的要求是：自重轻，以便减轻楼板的荷载；厚度薄，增加建筑的有效空间；便于拆卸，可以随使用要求的改变而变化；具有一定的隔声能力；根据使用位置不同，满足防潮、防水、防火等使用功能的要求。
●能力目标
能识读隔墙的构造。
●知识目标
1.掌握隔墙的类别。
2.掌握隔墙的构造。
任务4 隔墙构造
块材隔墙
块材隔墙是指利用普通粘土砖、多孔砖、陶粒混凝土空心砌块、加气混凝土砌块以及其他各种轻质砌块等砌筑的墙体。常用的有普通砖隔墙和砌块隔墙。
任务4 隔墙构造
砖砌隔墙的构造
任务4 隔墙构造
砌块隔墙
任务4 隔墙构造
轻骨架隔墙
轻骨架隔墙是由骨架和面层两部分组成，施工时一般先做骨架再做面层。骨架有木骨架和金属骨架，面板有板条抹灰、钢丝网板条抹灰、胶合板、纤维板、石膏板。

木骨架隔墙龙骨构成
金属骨架墙的龙骨组成
任务4 隔墙构造
板材隔墙
板材隔墙是采用将各种轻质竖向通长条板用各类粘结剂拼合在一起形成的隔墙。材料是具有一定厚度和刚度，安装时不需要内骨架来支撑，目前多采用条板。一般有加气混凝土条板隔墙、石膏条板隔墙、水泥玻纤空心条板（GRC板）、碳化石灰条板隔墙和蜂窝纸板隔墙等。为了减轻自重，常制成空心板，且以圆孔居多。
任务4 隔墙构造
板材隔墙的构造
