(共42张PPT)
单元七 屋顶
0
1
单元描述
知识目标
技能目标
1
2
3

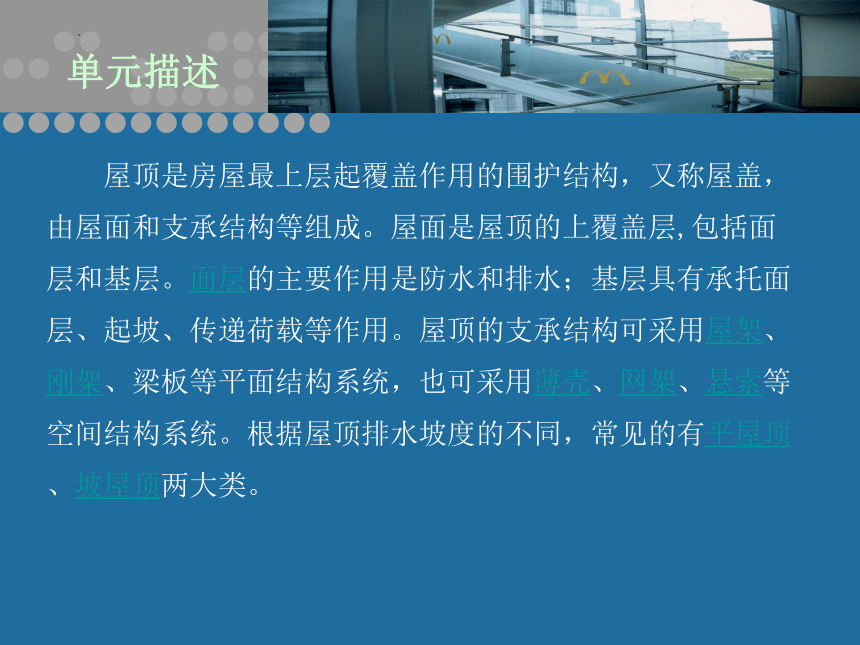

屋顶是房屋最上层起覆盖作用的围护结构，又称屋盖，由屋面和支承结构等组成。屋面是屋顶的上覆盖层,包括面层和基层。面层的主要作用是防水和排水；基层具有承托面层、起坡、传递荷载等作用。屋顶的支承结构可采用屋架、刚架、梁板等平面结构系统，也可采用薄壳、网架、悬索等空间结构系统。根据屋顶排水坡度的不同，常见的有平屋顶、坡屋顶两大类。
单元描述
通过本单元的学习，在完成有关任务的基础上，使得学生能够熟悉屋顶的作用、类型及其设计要求，掌握平屋顶、坡屋顶的排水、防水、保温与隔热等构造做法，并掌握屋顶平面图的有关内容、要求及识读方法，以培养学生在屋顶方面的识图、绘图等综合能力。
单元描述

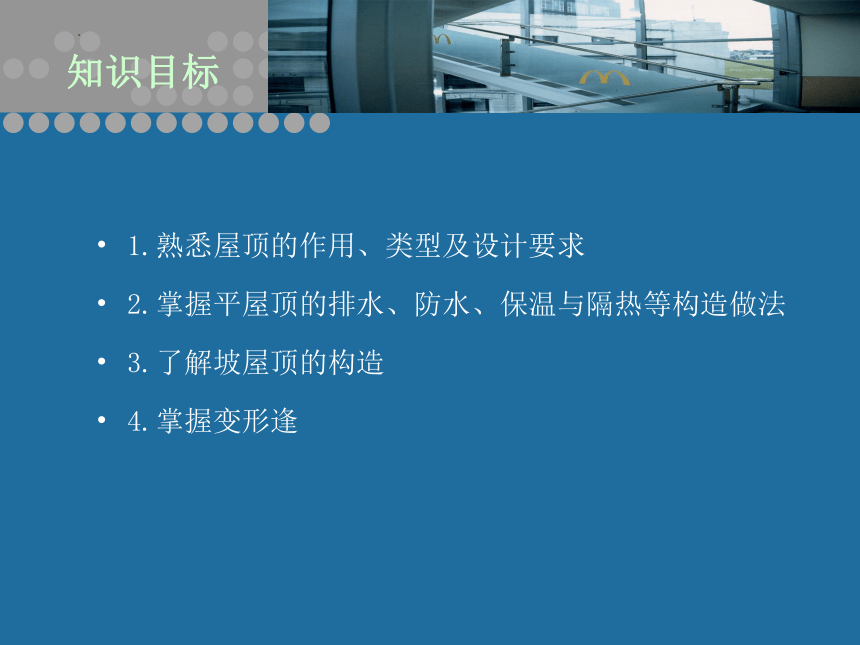

1.熟悉屋顶的作用、类型及设计要求
2.掌握平屋顶的排水、防水、保温与隔热等构造做法
3.了解坡屋顶的构造
4.掌握变形逢
知识目标

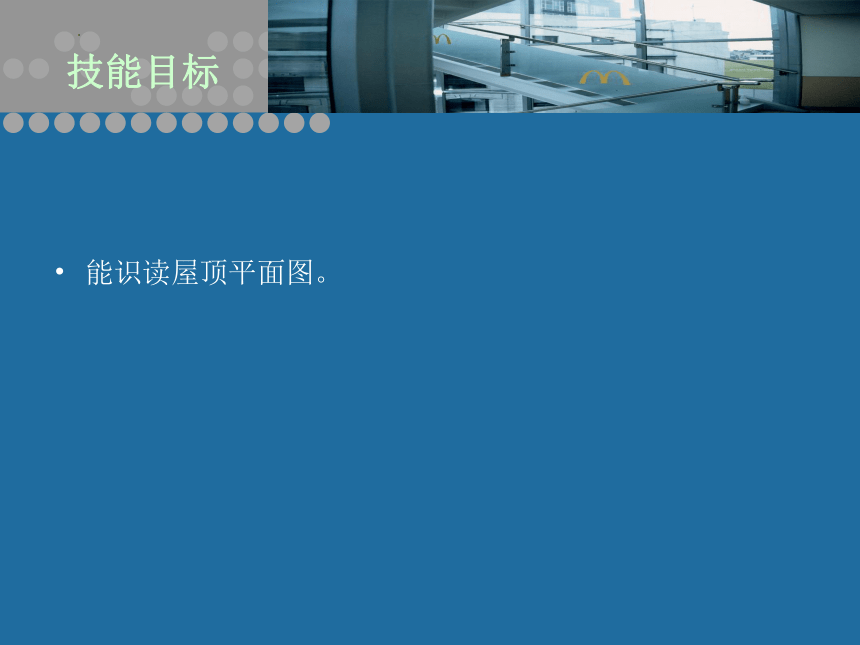

能识读屋顶平面图。
技能目标

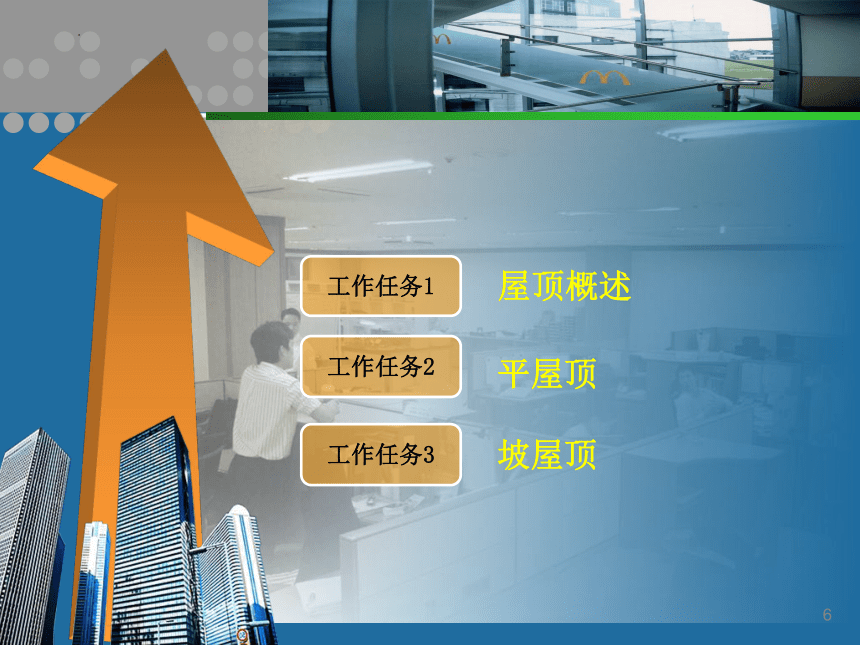

6
工作任务1
工作任务2
平屋顶
屋顶概述
工作任务3
坡屋顶
7
工作任务4
屋顶平面图
任务书
屋顶是建筑物的重要组成部分，起着围护和承担荷载的作用。屋顶的设计必须满足坚固耐久、防水排水、保温隔热等要求，并有足够的强度、刚度和整体稳定性以及造型美观等要求。屋顶按外形有平屋顶、坡屋顶和其他形式的屋顶，其结构形式和构造做法各不相同，适用于不同类型的建筑物。
任务1 屋顶概述
8
●能力目标
能识读屋顶的坡度及其设计要求。
●知识目标
熟悉屋顶的作用与类型。

9
任务1 屋顶概述

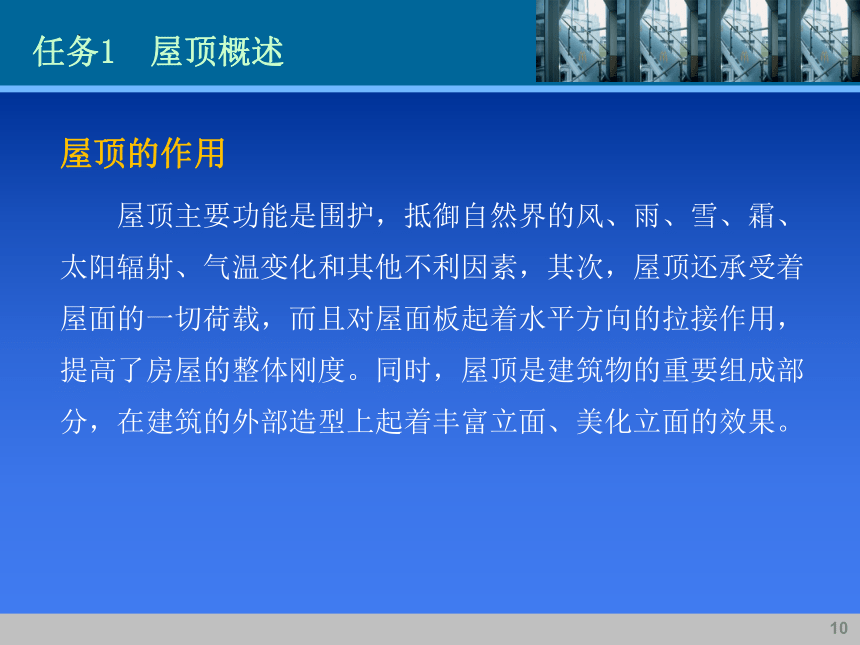

屋顶的作用
屋顶主要功能是围护，抵御自然界的风、雨、雪、霜、太阳辐射、气温变化和其他不利因素，其次，屋顶还承受着屋面的一切荷载，而且对屋面板起着水平方向的拉接作用，提高了房屋的整体刚度。同时，屋顶是建筑物的重要组成部分，在建筑的外部造型上起着丰富立面、美化立面的效果。

10
任务1 屋顶概述

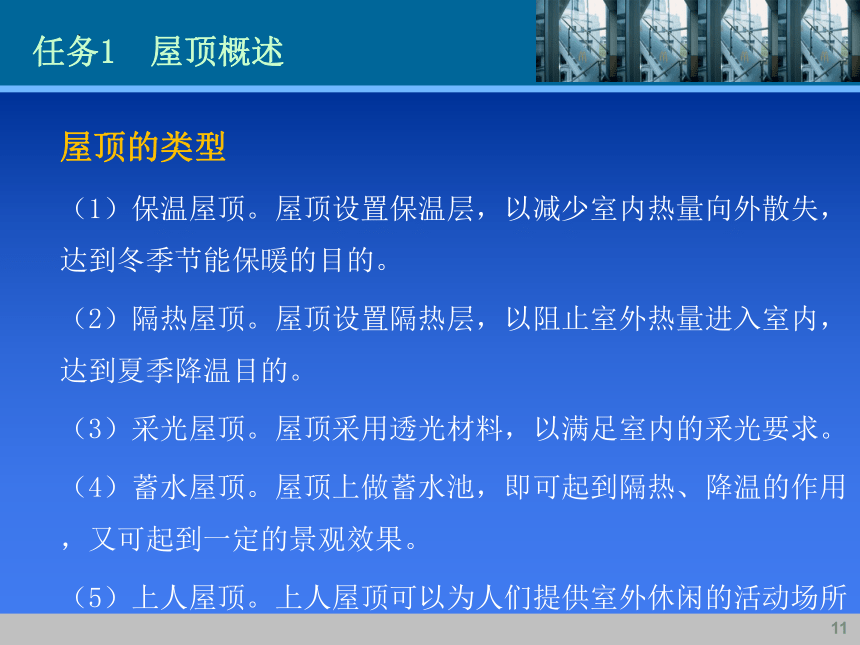

屋顶的类型
（1）保温屋顶。屋顶设置保温层，以减少室内热量向外散失，达到冬季节能保暖的目的。
（2）隔热屋顶。屋顶设置隔热层，以阻止室外热量进入室内，达到夏季降温目的。
（3）采光屋顶。屋顶采用透光材料，以满足室内的采光要求。
（4）蓄水屋顶。屋顶上做蓄水池，即可起到隔热、降温的作用，又可起到一定的景观效果。
（5）上人屋顶。上人屋顶可以为人们提供室外休闲的活动场所

11
任务1 屋顶概述
按屋面坡度及结构选型的不同
（1）平屋顶。平屋顶一般是指屋面坡度小于10％的屋顶，常用坡度范围为2％～5％
（2）坡屋顶。坡屋顶是指屋面坡度大于10%的屋顶，常用坡度范围为10%～60%
（3）其他屋顶。
屋顶的设计要求
1.结构要求 2.防水要求
3.保温隔热要求 4.建筑艺术要求

12
任务1 屋顶概述
任务2 平屋顶
任务书
平屋顶最早出现于干旱少雨的中国西北、华北地区民居建筑中，其构造简单，适用于各种平面形式的建筑，尤其是平面形式不规则的建筑。平屋顶坡度小，屋面可作为各种活动的场地，如晒台、屋顶花园、日光浴场、体育场等。平屋顶一定要做好防水，还可采取保温、隔热措施。
13
●能力目标
1.能识读平屋顶的排水、防水等。
2.能识读平屋顶的保温与隔热等。
●知识目标
1.熟悉平屋顶的组成。
2.掌握平屋顶的节能。

14
任务2 平屋顶
平屋顶的组成
平屋顶一般由面层、结构层、保温或隔热层、防水层组成。不同地区的平屋顶构造也有所区别，如我国南方地区，一般不设保温层，而北方地区则很少设隔热层。此外，在屋顶构造中，还有因建筑特殊性要求而设置的隔汽层和保护层，以及起过渡作用的找平层等
15
任务2 平屋顶
16
任务2 平屋顶
平屋顶的组成

17
任务2 平屋顶
平屋顶的排水
为了迅速排除屋面上的雨水，保证水流畅通，需要进行周密的排水设计，选择合适的排水坡度，确定排水方式，做好屋顶排水组织设计
常用不同材料屋面坡度范围
坡度形成方式
18
任务2 平屋顶
屋面的防水等级
为了使屋面防水经济合理，我国根据建筑物的性质、重要性程度、使用功能要求、防水屋面耐用年限等，将屋面防水分为四个等级。
排水方式
平屋顶坡度较小，排水较困难，为了尽快将雨水排除屋面，需组织好屋面的排水系统。屋面排水有无组织排水和有组织排水两种方式。

19
任务2 平屋顶
a）有组织内排水 b）挑檐沟外排水
c）女儿墙外排水 d）挑檐沟女儿墙外排水
有组织排水
20
任务2 平屋顶
平屋顶的防水构造
1.卷材防水屋面
2.刚性防水屋
3.涂膜防水屋面
卷材防水屋面构造层次

21
任务2 平屋顶
a）刚性屋面构造 b）刚性屋面檐沟
刚性防水构造
22
任务2 平屋顶
平屋顶的保温

a）保温层在防水层下 b）保温层在防水层上 c）保温层在结构层下
保温层的设置位置
23
任务2 平屋顶
保温层的设置
（1）保温层设在防水层下面，这种构造也叫正铺法。
（2）保温层设置在防水层上面，也称为“倒铺法”，优点是防水层不受阳光辐射和气候变化的直接影响，温差小，并且防水层不易受外来的损伤，但是必须选用吸湿性低、耐候性强的保温材料。
（3）保温层设在结构层下，或与结构层组成复合板材。
24
任务2 平屋顶
平屋顶的隔热
（1）架空通风隔热屋面
（2）顶棚通风隔热屋面
（3）实体材料隔热屋面
（4）蓄水隔热屋面
（5）植被隔热屋面
（6）反射降温隔热屋面
（7）蒸发散热降温屋面

25
任务2 平屋顶
平屋顶的节能
建筑屋顶节能一般指屋顶热量的阻隔，即通过控制热量的内外传递，降低建筑使用中的能耗。在夏季可减少室外热量传入室内，在冬季可减少室内热量的流失，使建筑热环境得以改善，从而减少建筑人工制冷、人工取暖的热消耗，达到节能的目的。

任务3 坡屋顶
任务书
一般排水坡度大于10％的屋顶叫做坡屋顶或斜屋顶，是我国传统建筑常用的屋顶形式，其形式和坡度主要取决于建筑平面、结构形式、屋面材料、气候环境、风俗习惯和建筑造型等因素。坡屋顶构造简单，取材方便。
●能力目标
能识读坡屋顶的屋面构造与细部构造。
●知识目标
1.熟悉坡屋顶的组成及形式。
2.掌握坡屋顶的承重结构形式。
任务3 坡屋顶
任务3 坡屋顶
坡屋顶的组成
任务3 坡屋顶

坡屋顶的承重结构
坡屋顶的承重结构主要由椽子、檩条、屋面梁、屋架等组成，承重方式主要有横墙承重、屋架承重、梁架承重等三类。
横墙承重结构

任务3 坡屋顶
屋架承重结构 梁架承重结构
任务3 坡屋顶
坡屋顶的屋面构造
坡屋顶的屋面一般是利用各种瓦材作为屋面防水材料，靠瓦与瓦之间的搭接盖缝来达到防水的目的。

常见平瓦屋面构造
冷摊平瓦屋面
实铺平瓦屋面

任务3 坡屋顶
a）挑檐部位 b）屋脊部位 c）钢筋混凝土挂瓦板
钢筋混凝土挂瓦板平瓦屋面
任务3 坡屋顶
（1）檐口。坡屋顶的纵墙檐口有挑檐和包檐两种形式。
1）挑檐是屋面挑出外墙部分。
2）包檐檐口是将檐墙砌出屋面形成女儿墙，将檐口包在女儿墙内侧的构造做法。
（2）山墙檐口。山墙檐口也有挑檐和包檐两种。
（3）变形缝构造。变形缝两侧用砖砌或混凝土浇注的矮墙，两侧按泛水构造做法即可
（4）屋脊与斜天沟处构造。斜天沟一般用镀锌铁皮制成，镀锌铁皮两边包钉在木条上，也可用弧形瓦或缸瓦作斜天沟，搭接处要用麻刀灰窝牢。
任务3 坡屋顶
a）保温材料在檩条下b）保温材料在吊顶上
平瓦屋面保温构造
任务3 坡屋顶
a）在外墙和天窗设通风孔b）在檐口和天窗设通风孔
c）在山墙上设通风孔
坡屋顶的通风隔热
任务4 屋顶平面图
任务书
屋顶平面图是表明屋面排水情况和突出屋面构造位置的图样，主要用来图示屋顶的形状和尺寸，屋檐的挑出尺寸，女儿墙的位置和厚度等；屋面排水分区、排水方向、屋面坡度和雨水管等情况；屋顶、屋面的有关索引。屋顶平面图是表明屋面排水情况和突出屋面构造位置的图样，是进行屋面工程施工的重要依据。
●能力目标
能识读屋顶平面图。
●知识目标
掌握屋顶平面图的基本内容组成。
任务4 屋顶平面图
屋顶平面图的绘制步骤
（1）画出与建筑平面图相一致的定位轴线。
（2）画出屋顶的形状和尺寸，屋檐的挑出尺寸，女儿墙的位置和厚度等。
（3）画出屋面排水分区、排水方向、屋面坡度等情况和雨水管的位置、间距及根数等。
（4）画出突出屋面的楼梯间、水箱间、烟囱、通风道等。对于设有屋顶花园或屋顶构架等附属物的，应单独绘制相关施工图纸。
任务4 屋顶平面图
屋顶平面图的绘制步骤
（5）标注屋顶或屋面的泛水、檐口、雨水口和天沟等细部构造的有关索引。
（6）标注屋顶或屋面的保温、隔热以及防水构造。
（7）标注轴线编号、各部分尺寸等。
（8）书写必要的文字说明。
任务4 屋顶平面图
任务4 屋顶平面图
在进行屋顶平面图的阅读时，应重点了解以下几个方面的信息
（1）屋顶平面图的定位轴线编号、总体尺寸及各分部尺寸等。
（2）屋顶的平面形状和尺寸大小，屋檐的挑出尺寸，女儿墙的位置和厚度等。
（3）屋面排水方式、排水分区、排水方向、屋面坡度等情况和雨水管的位置、间距及（总）根数等。
任务4 屋顶平面图
（4）突出屋面的楼梯间、水箱间、烟囱、通风道等的具体位置和尺寸及相关具体做法。
（5）屋顶或屋面的泛水、檐口、雨水口和天沟等细部构造的有关索引图集及做法。
（6）屋顶或屋面的保温、隔热以及防水构造。
（7）文字说明中传达的其他信息。
