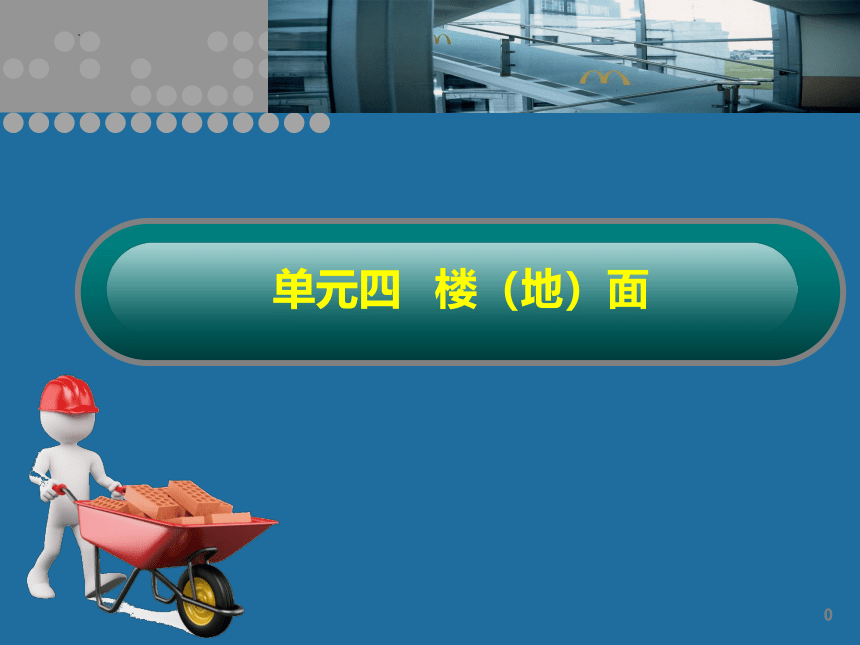

单元四 楼（地）面
0
1

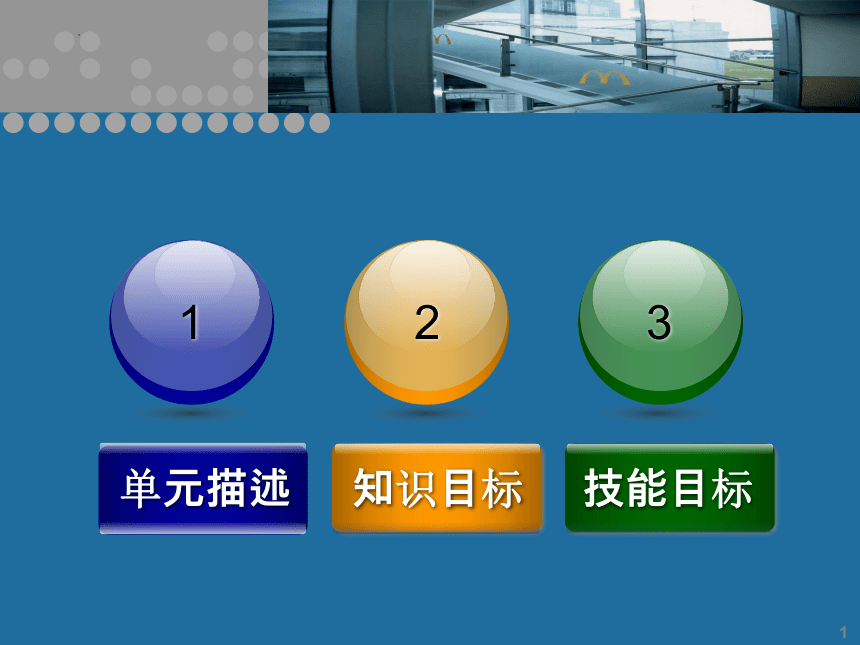

单元描述
知识目标
技能目标
1
2
3

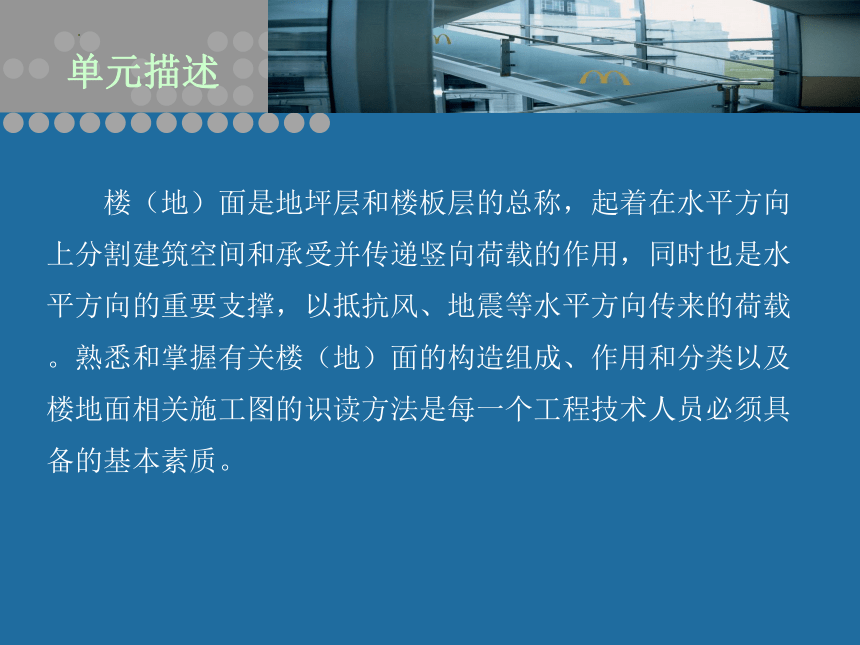

楼（地）面是地坪层和楼板层的总称，起着在水平方向上分割建筑空间和承受并传递竖向荷载的作用，同时也是水平方向的重要支撑，以抵抗风、地震等水平方向传来的荷载。熟悉和掌握有关楼（地）面的构造组成、作用和分类以及楼地面相关施工图的识读方法是每一个工程技术人员必须具备的基本素质。
单元描述

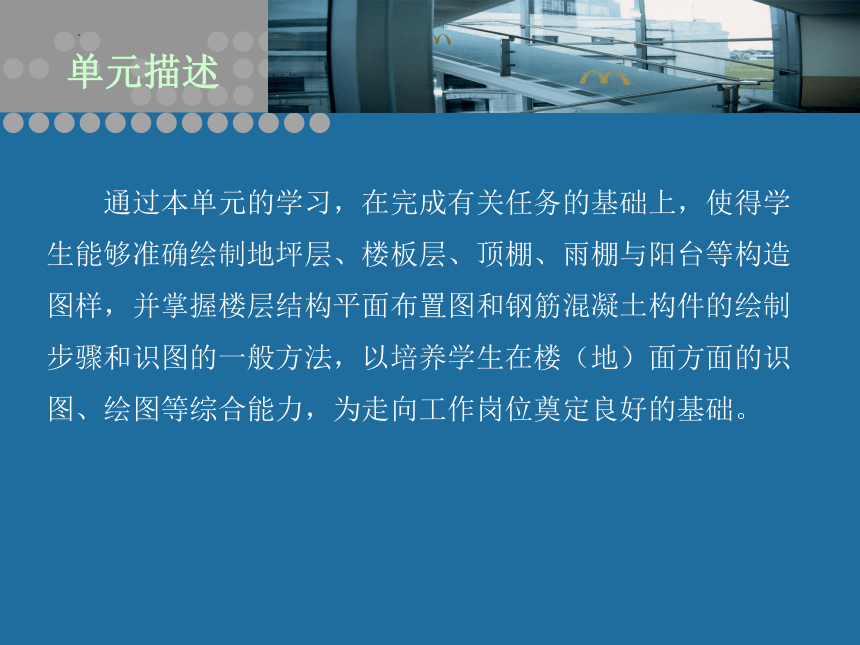

通过本单元的学习，在完成有关任务的基础上，使得学生能够准确绘制地坪层、楼板层、顶棚、雨棚与阳台等构造图样，并掌握楼层结构平面布置图和钢筋混凝土构件的绘制步骤和识图的一般方法，以培养学生在楼（地）面方面的识图、绘图等综合能力，为走向工作岗位奠定良好的基础。
单元描述

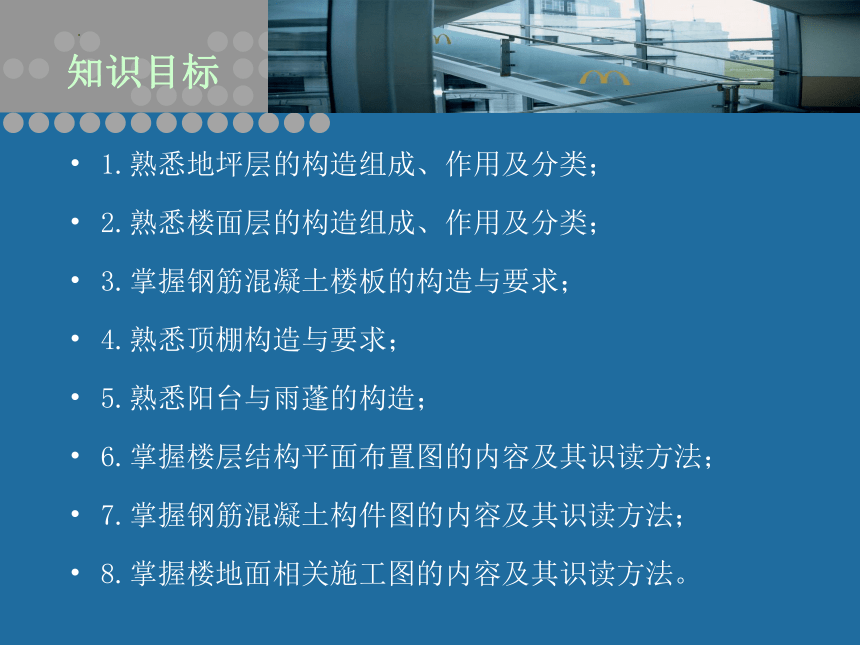

1.熟悉地坪层的构造组成、作用及分类；
2.熟悉楼面层的构造组成、作用及分类；
3.掌握钢筋混凝土楼板的构造与要求；
4.熟悉顶棚构造与要求；
5.熟悉阳台与雨蓬的构造；
6.掌握楼层结构平面布置图的内容及其识读方法；
7.掌握钢筋混凝土构件图的内容及其识读方法；
8.掌握楼地面相关施工图的内容及其识读方法。
知识目标

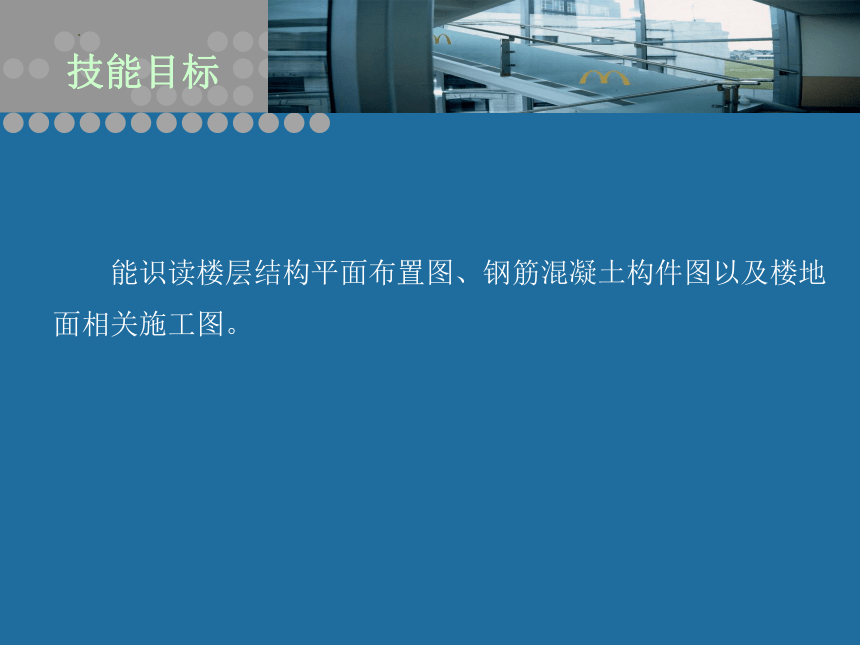

能识读楼层结构平面布置图、钢筋混凝土构件图以及楼地面相关施工图。

技能目标
6

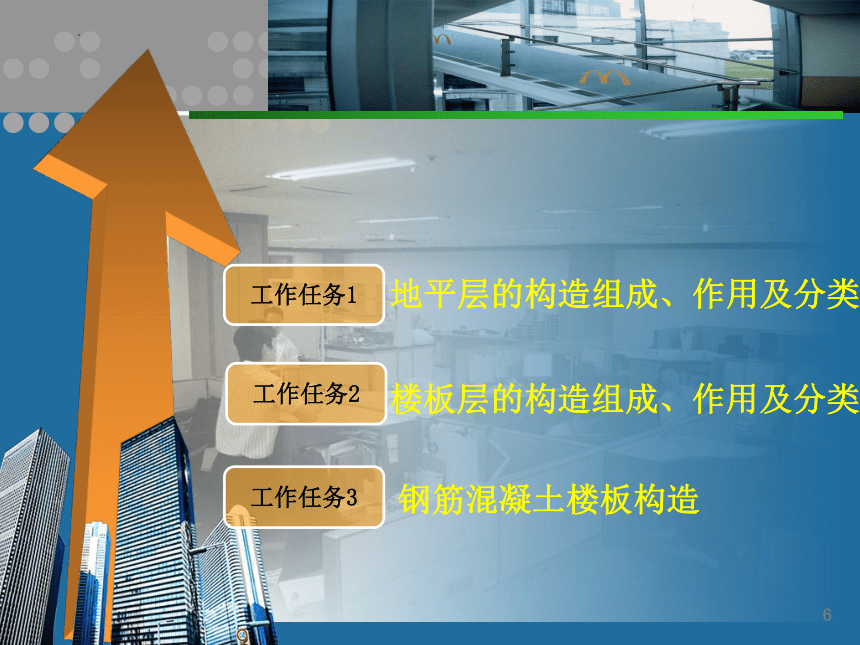

工作任务1
工作任务2
楼板层的构造组成、作用及分类
地平层的构造组成、作用及分类
工作任务3
钢筋混凝土楼板构造
7
工作任务4
工作任务5
雨篷与阳台构造
顶棚构造
工作任务6
楼地面相关施工图识读
任务书

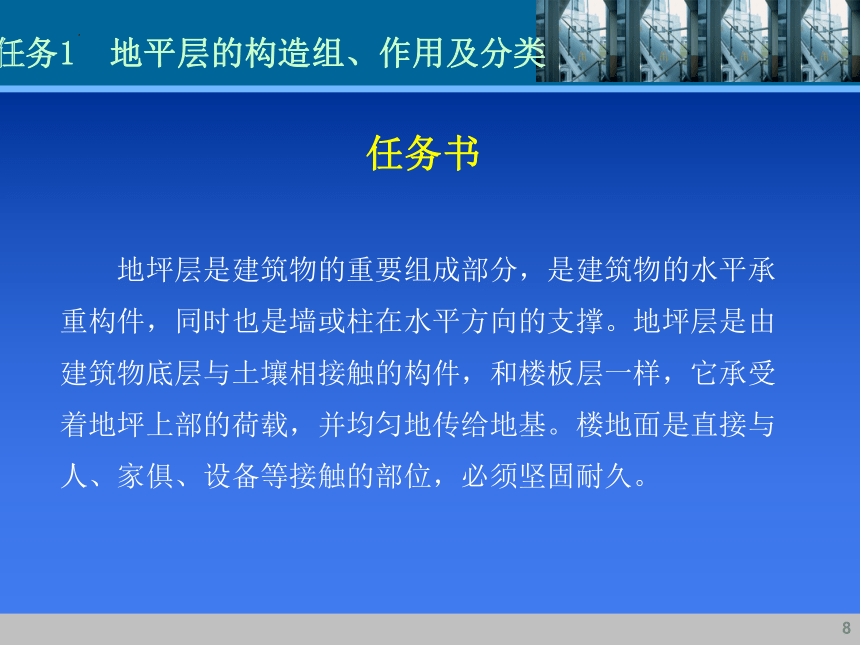

地坪层是建筑物的重要组成部分，是建筑物的水平承重构件，同时也是墙或柱在水平方向的支撑。地坪层是由建筑物底层与土壤相接触的构件，和楼板层一样，它承受着地坪上部的荷载，并均匀地传给地基。楼地面是直接与人、家俱、设备等接触的部位，必须坚固耐久。
任务1 地平层的构造组、作用及分类
8
●能力目标

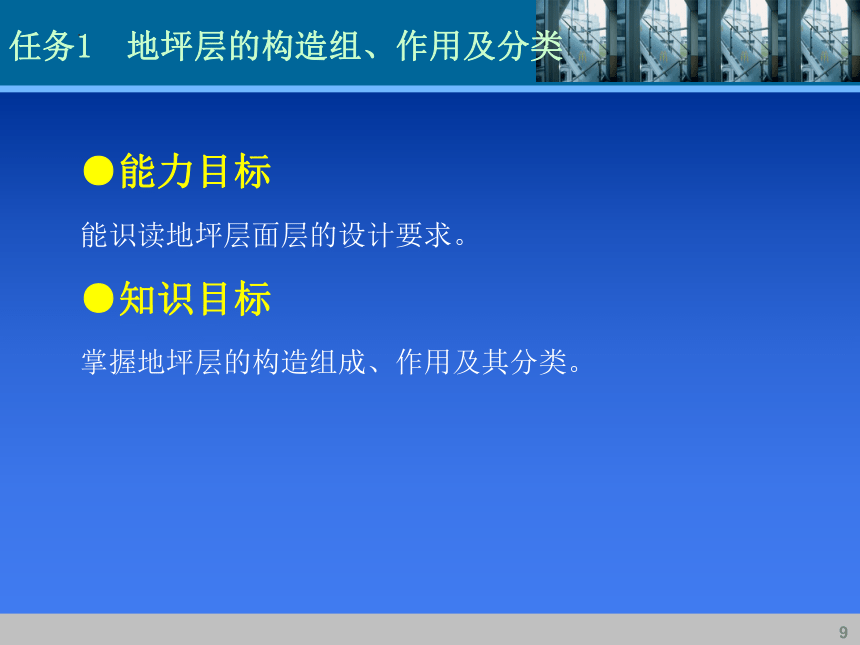

能识读地坪层面层的设计要求。
●知识目标
掌握地坪层的构造组成、作用及其分类。
9
任务1 地坪层的构造组、作用及分类

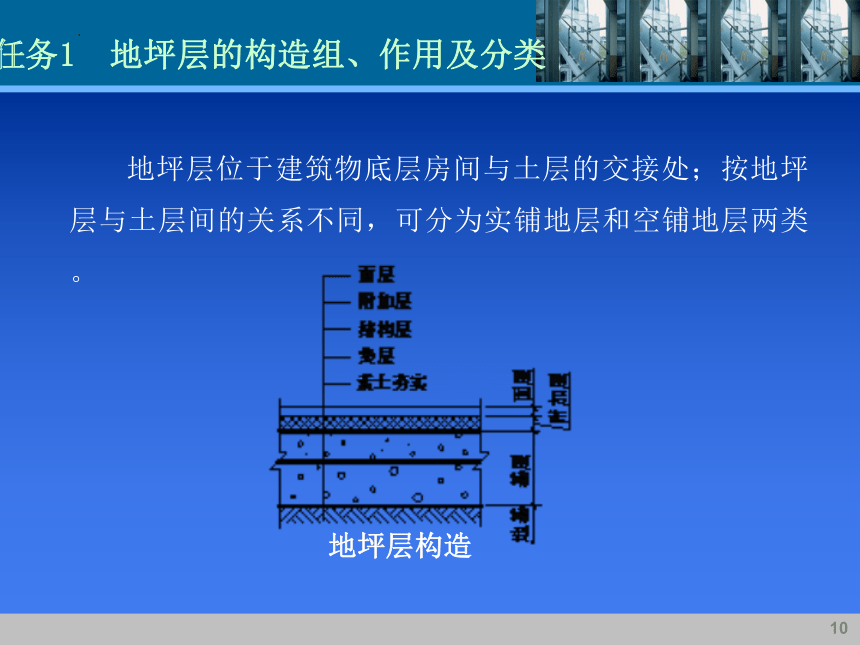

地坪层位于建筑物底层房间与土层的交接处；按地坪层与土层间的关系不同，可分为实铺地层和空铺地层两类。

10
任务1 地坪层的构造组、作用及分类
地坪层构造
11
任务1 地坪层的构造组、作用及分类
地坪层的作用

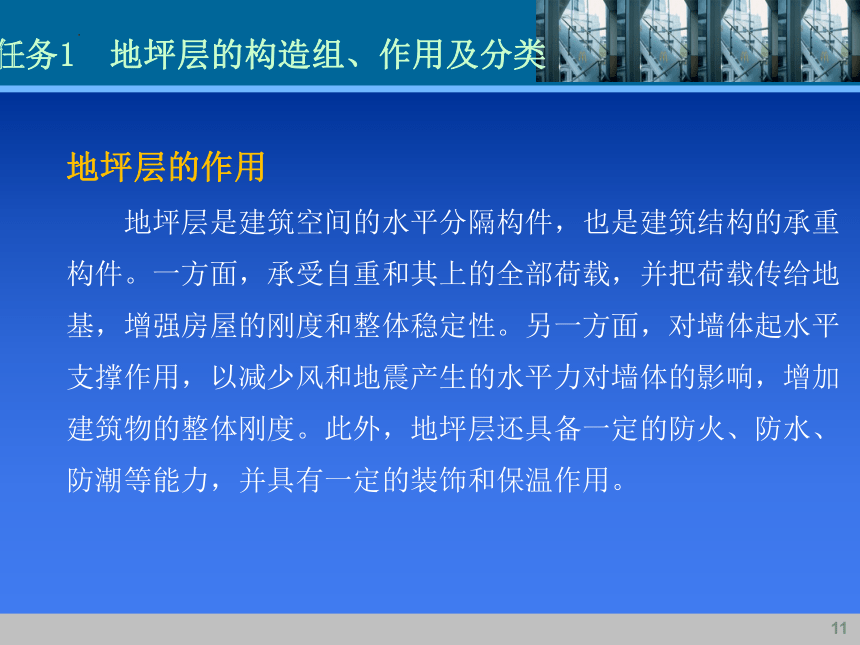

地坪层是建筑空间的水平分隔构件，也是建筑结构的承重构件。一方面，承受自重和其上的全部荷载，并把荷载传给地基，增强房屋的刚度和整体稳定性。另一方面，对墙体起水平支撑作用，以减少风和地震产生的水平力对墙体的影响，增加建筑物的整体刚度。此外，地坪层还具备一定的防火、防水、防潮等能力，并具有一定的装饰和保温作用。
12
任务1 地坪层的构造组、作用及分类
地坪层的分类
1.整体地面
2.块材地面
（1）地面砖、缸砖、陶瓷锦砖地面
（2）石板地面
（3）木制或竹制地面
3.卷材地面
4.涂料地面

13
任务1 地坪层的构造组、作用及分类
地坪层面层的设计要求
1.具有足够的坚固性、耐久性
2.使用舒适、安全性能可靠
3.装饰效果好
4.其他要求

任务2 楼板层的构造组成、作用及分类
任务书
楼板层是建筑物的重要组成部分，不仅承受着上部荷载，而且在水平方向对墙体、柱起着拉接作用。楼板层是建筑物中水平方向分隔空间的构件，又称楼层、楼盖；它承受着上面的家具、设备和人等荷载，并均匀地传给墙、柱等竖向承重构件。在楼板的构造连接时，必须根据当地的抗震设防要求，用钢筋将楼板、墙、梁等拉结在一起，以增强建筑物的整体刚度。掌握楼板层的构造组成、作用及其分类，并熟悉楼板层的设计要求。
14
●能力目标
能识读楼板层的设计要求。
●知识目标
掌握楼板层的构造组成、作用及其分类。
15
任务2 楼板层的构造组成、作用及分类
16
任务2 楼板层的构造组成、作用及分类
a）预制钢筋混凝土楼板构造 b）现浇钢筋混凝土楼板构造
楼板层的构造
17
任务2 楼板层的构造组成、作用及分类
楼板层的作用
楼板层是建筑物的重要组成部分，是用来分隔建筑物垂直方向室内空间的水平构件，又是建筑结构的承重构件，承受着自重和作用在它上部的各种荷载，并将这些荷载合理有序地传递给下面的墙或柱。另一方面，楼板又是墙或柱在水平方向的支承构件，以减小风力和地震产生的对墙体水平方向的推力，加强建筑墙体抵抗水平方向变形的刚度。同时，楼层还提供了敷设各类水平管线的空间，如电缆、水管、暖气管道、通风管等。此外，楼板还应具有一定程度的隔声、防火、防水等能力。

18
任务2 楼板层的构造组成、作用及分类
楼板层的分类
1.木楼板
2.砖拱楼板
3.钢筋混凝土楼板
4.压型钢板组合楼板
任务3 钢筋混凝土楼板构造
任务书
钢筋混凝土楼板是由建筑物中重要的承重构件，承受着楼层上的荷载，并均匀地传给墙、柱等竖向构件。在用水房间，必须对楼地层做防水、防潮处理，以避免渗漏和墙体受潮而影响用户的使用与室内卫生环境。对隔声要求较高的房间，对楼层应做隔声构造，以避免撞击传声。本任务应掌握钢筋混凝土楼板的基本类型及其各自特点，熟悉楼板层的防水构造。
●能力目标
能识读楼板层的防水构造。
●知识目标
掌握钢筋混凝土楼板的基本类型及其各自特点。
任务3 钢筋混凝土楼板构造
任务3 钢筋混凝土楼板构造

钢筋混凝土楼板，按施工方式不同可分为：现烧式、预制装配式和装配整体式三种类型。
现浇式钢筋混凝土楼板，按受力和支承情况可分为：板式楼板、梁式楼板及无梁楼板。

板式楼板
当房间的尺寸较小，楼板层直接现浇成一块矩形的板，并直接支承在四周的墙体上，这样的板称为板式楼板。
梁式楼板
任务3 钢筋混凝土楼板构造
梁式楼板根据受力特点和支承情况，又可分为：单向板和双向板。
（1）当板的长边尺寸（L）与短边尺寸（B）的比值（L∕B）≥3时，为单向板。
（2）L∕B小于或等于2时为双向板，双向板内受力筋沿板双向配置（短边方向的受力筋放在板的外侧）。
（3）井式楼板是梁式楼板的一种特殊形式。
无梁楼板
当房间的空间较大时，也可不设梁，而将板直接支承在柱上，这种楼板叫做无梁楼板。

任务3 钢筋混凝土楼板构造
无梁楼板
任务3 钢筋混凝土楼板构造
预制装配式钢筋混凝土楼板
预制装配式钢筋混凝土楼板具有节约模板、简化操作程序、减轻劳动强度、加快施工进度，大幅度缩短工期，建筑工业化施工水平高的优点，但预制钢筋混凝土楼板整体性差、抗震性能不好。所以现在大多地区已不常采用。
预制钢筋混凝土楼板的类型
(1)实心平 (2)槽形板
(3)空心板
任务3 钢筋混凝土楼板构造
装配式楼板的布置和连接构造
板与墙的拉接
任务3 钢筋混凝土楼板构造
板缝配筋 b）用短钢筋与预制板吊钩焊接
c） 3剖面图 d）板缝拉梁
板缝处理

任务3 钢筋混凝土楼板构造
a）隔墙支承在板的边肋上 b）隔墙支承在现浇带上
c）隔墙支承在梁上 d）隔墙支承在圈梁或梁上
任务3 钢筋混凝土楼板构造
楼板上隔墙的设置
装配整体式钢筋混凝土楼板
装配整体式钢筋混凝土楼板是将预制的部分构件在安装过程中用现浇混凝土的方法将其连成一体的楼板结构。它综合了现浇式楼板整体性好和预制装配式楼板施工简单、工期短、节约模板的优点，又避免了现浇式楼板湿作业量大、施工复杂和装配式楼扳整体性差的缺点。
常用的装配式楼板有密肋填充块楼板和叠合式楼板两种。
任务3 钢筋混凝土楼板构造
装配整体式密肋楼板

预制薄板叠合楼板

任务3 钢筋混凝土楼板构造
钢衬板组合楼板
钢衬板组合楼板是利用压型钢衬板（分单层、双层）与现浇钢筋混凝土一起支承在钢梁上形成的整体式楼板结构。
钢衬板组合楼板基本组成

任务3 钢筋混凝土楼板构造
楼板层的防水构造
对于一般房间的地面，只要在楼板上浇注C20细石混凝土并使之密实，且将板缝填实密封，即可解决防水问题。但对于用水房间，如厨房、厕所、盥洗室等房间的楼地面必须采取必要的防水措施。
楼地面排水
为便于排除楼地面积水，楼地面应设地漏，并起一定的坡度，坡度值一般为1％～1.5％，便于水自然导向地漏。另外，为防止地面积水外溢，应使有水房间楼地面的标高比其他房间地面标高低20～30mm，或设门槛，门槛应高出地面20～30mm。

任务3 钢筋混凝土楼板构造
对于楼地面的防水构造，应该解决以下几个问题
（1） 楼板防水
（2） 管道穿越处的防水构造
任务4 顶棚构造
任务书
顶棚是楼板层的最底部构造。顶棚要求表面现象光洁、平整，有特殊要求的房间还要求有隔声、保温、隔热等功能。
●能力目标
能识读悬吊式顶棚的构造和要求。
●知识目标
熟悉直接式顶棚的构造和要求。
34
任务4 顶棚构造
35
任务4 顶棚构造
顶棚按构造方式可分为直接式顶棚和悬吊式顶棚
直接式顶棚的构造
直接式顶棚构造简单、造价低廉、房间净空高、效果好，用于对装饰要求一般的房间
直接式顶棚构造
36
任务4 顶棚构造
悬吊式顶棚的构造
当房间顶部不平整或楼板底部需敷设导线、管线、其他设备或建筑本身要求平整、美观时，在屋面板或楼板下，通过吊筋将主、次龙骨形成的骨架固定，骨架下固定各类面板组成悬吊式顶棚。
。
37
任务4 顶棚构造
悬吊式顶棚的类型
悬吊式顶棚可分为抹灰式顶棚和板材式顶棚。
（1）抹灰顶棚即板条抹灰顶棚，是传统做法，一般采用木龙骨，构造简单，造价低廉，常用于装修要求较低的建筑。
（2）板材式顶棚是在龙骨下面钉一层板材面层而成。面层材料有木质板材、矿物板材、金属板材等
悬吊式顶棚的组成
悬吊式顶棚一般由吊筋、龙骨和面层组成。

任务5 雨篷与阳台构造
任务书
阳台和雨篷是建筑立面的重要组成部分。雨篷是建筑物入口处和顶层阳台上部，用以遮挡雨水、保护外门免受雨水侵蚀的水平构件，也对建筑物的立面效果起重要作用。阳台是楼房建筑中与房间相连的室外平台，是建筑物室内的延伸，是居住者观赏、纳凉、晾晒衣物的场所，为人们提供了一处接受光照、吸收新鲜空气、室外活动的小空间。
任务5 雨篷与阳台构造
任务书
在阳台和雨篷的设计中不仅要重视阳台和雨篷在结构和构造连接上保证安全，防止倾覆问题，而且还要注意其造型的美观性。阳台栏杆和扶手、栏杆和阳台板以及栏杆扶手与墙体之间要有可靠的连接和锚固措施。
●能力目标
能识读雨篷、阳台的构造。

●知识目标
熟悉雨篷、阳台的构造。
40
任务5 雨篷与阳台构造
41
任务5 雨篷与阳台构造
雨篷的构造
雨棚设在建筑物出入口或顶部阳台上方，是用来挡雨、防高空落物砸伤的一种建筑装配。雨棚的形式多样，一般小型雨棚多采用悬挑式雨棚、悬挂式雨棚；而大型雨棚，常加墙或立柱形成支承式雨棚。
支承式雨篷
42
任务5 雨篷与阳台构造
a）钢筋混凝土雨篷
b）玻璃钢结构雨篷
c）全钢结构雨篷
雨篷效果图
43
任务5 雨篷与阳台构造
a）墙梁挑板式 b）上翻口式
c）下翻口式 d）上下翻口式
钢筋混凝土雨篷类型

44
任务5 雨篷与阳台构造
阳台的构造
阳台是楼房建筑中与房间相连的室外平台，是居住者呼吸新鲜空气、晾晒衣物、摆放盆栽的场所。同时，阳台也丰富了建筑物的立面，为建筑立面的造型增添了虚实、凸凹的效果。阳台设计需要兼顾实用与美观的原则。

45
任务5 雨篷与阳台构造
a）凸阳台 b）凹阳台 c）半凸半凹阳台
阳台的平面形式

46
任务5 雨篷与阳台构造
a）搁板式 b）、c）、d）挑板式 e）挑梁式
阳台的承重形式

47
任务5 雨篷与阳台构造
阳台构造
阳台的构造主要包括：阳台的栏杆或栏板、扶手与阳台板、墙体之间的连接及排水、保温的构造方法。
a）c）水舌排水 b）落水管排水 d）1-1剖面图
阳台排水

48
任务5 雨篷与阳台构造
阳台保温
在寒冷地区居住建筑宜将阳台周边用塑钢窗、断桥铝窗等，且玻璃采用中空玻璃，形成封闭式阳台。

任务6 楼地面相关施工图识读
任务书
施工图是表示工程单元总体布局，建筑物的外部形状、内部布置、结构构造、内外装修、材料作法以及设备、施工等要求的图样，是进行工程施工、编制施工图预算和施工组织设计的依据，也是进行技术管理的重要技术文件，具有图纸齐全、表达准确、要求具体的特点。
●能力目标
能识读楼层结构平面布置图。
●知识目标
1.掌握钢筋混凝土构件图的内容要求及识读方法。
2.掌握楼地面做法的内容要求及识读方法。

50
任务6 楼地面相关施工图识读
51
任务6 楼地面相关施工图识读
楼层结构平面布置图识读
楼层结构平面布置图是用一假想的水平剖切平面，在所要表明的结构层没有抹灰时的上表面处水平剖开，向下作正投影而得到的水平投影图。楼层结构平面图是主要表示房屋每层的板、梁、柱、墙等承重构件的平面布置情况的图样，说明各构件在房屋中的位置以及它们的构造关系。
52
任务6 楼地面相关施工图识读
楼层结构平面布置图的绘制步骤
（1）画出与建筑平面图相一致的定位轴线。
（2）画出平面外轮廓、楼板下的不可见墙身线和门窗洞的位置线以及梁的平面轮廓线等。
（3）对于预制板部分，应注明预制板的数量、代号、编号。对于现浇板，画出板中钢筋的布置，板内不同类型的钢筋都用不同的编号表示，并在图中或文字说明中注明钢筋的编号、规格、间距、数量等。钢筋编号写在细线圆圈内，圆圈直径为6mm。
53
任务6 楼地面相关施工图识读
楼层结构平面布置图的绘制步骤
（4）标注断面图的剖切位置并加以编号。
（5）标注轴线编号和各部分尺寸、楼面结构标高等。
（6）书写文字说明。
54
任务6 楼地面相关施工图识读
在进行楼层结构平面布置图阅读时，应主要了解以下几个方面的信息
（1）图名和比例。
（2）定位轴线及其编号是否与建筑平面图相一致。
（3）结构层中楼板的平面位置和组合情况。在楼层结构平面布置图中，板的布置通常是用对角线（细实线）来表示板的布置范围。
55
任务6 楼地面相关施工图识读
在进行楼层结构平面布置图阅读时，应主要了解以下几个方面的信息
（4）梁的平面布置和编号、截面尺寸等情况。
（5）现浇板的厚度、标高及支承在墙上的长度。
（6）现浇板中钢筋的布置及钢筋编号、长度、直径、级别、数量。
（7）各节点详图的剖切位置。
（8）楼层结构平面布置图上梁、板的标高，应注意圈梁、过梁、构造柱等的布置情况。
56
任务6 楼地面相关施工图识读
钢筋混凝土构件图识读
钢筋混凝土结构构件图是表达钢筋混凝土构件的形状、大小以及构件中钢筋的品种、直径、形状、位置、长度、数量及间距等的工程图样。钢筋混凝土结构构件图，一般包括模板图、配筋图、预埋件详图及钢筋表（或材料用量表）。其中，配筋图是钢筋混凝土结构图中最主要的图样，包括配筋平面图、配筋立面图、配筋断面图等主要图样。
识图时先看图名，再看立面图、剖面图，后看钢筋详图和钢筋表。
57
任务6 楼地面相关施工图识读
楼地面做法识读
楼地面做法识图时先看图名，然后按照一定的顺序（如由上向下或由下向上），详细了解楼地面的具体做法和要求。
