单元六 门窗识图
0
1
单元描述
知识目标
技能目标
1
2
3

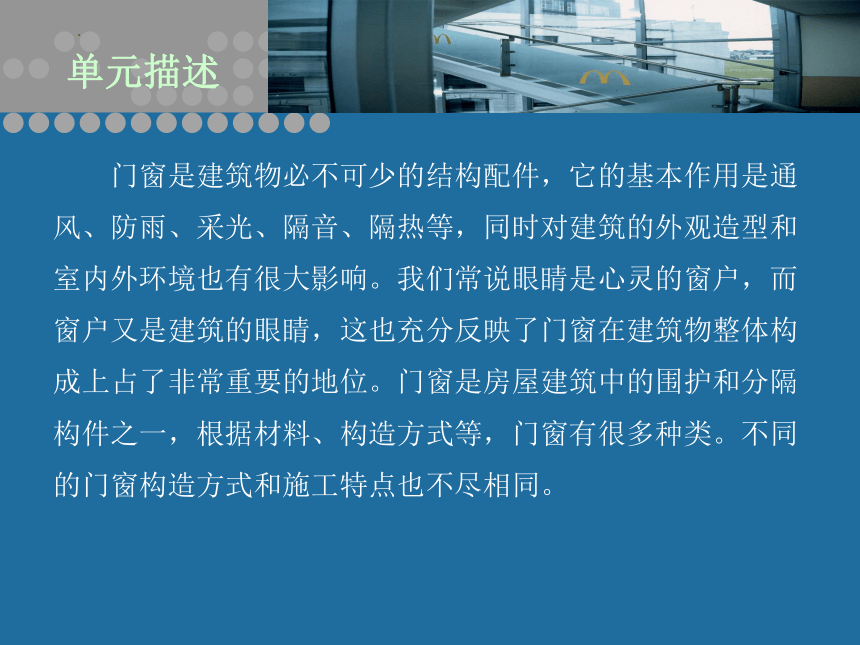

门窗是建筑物必不可少的结构配件，它的基本作用是通风、防雨、采光、隔音、隔热等，同时对建筑的外观造型和室内外环境也有很大影响。我们常说眼睛是心灵的窗户，而窗户又是建筑的眼睛，这也充分反映了门窗在建筑物整体构成上占了非常重要的地位。门窗是房屋建筑中的围护和分隔构件之一，根据材料、构造方式等，门窗有很多种类。不同的门窗构造方式和施工特点也不尽相同。
单元描述

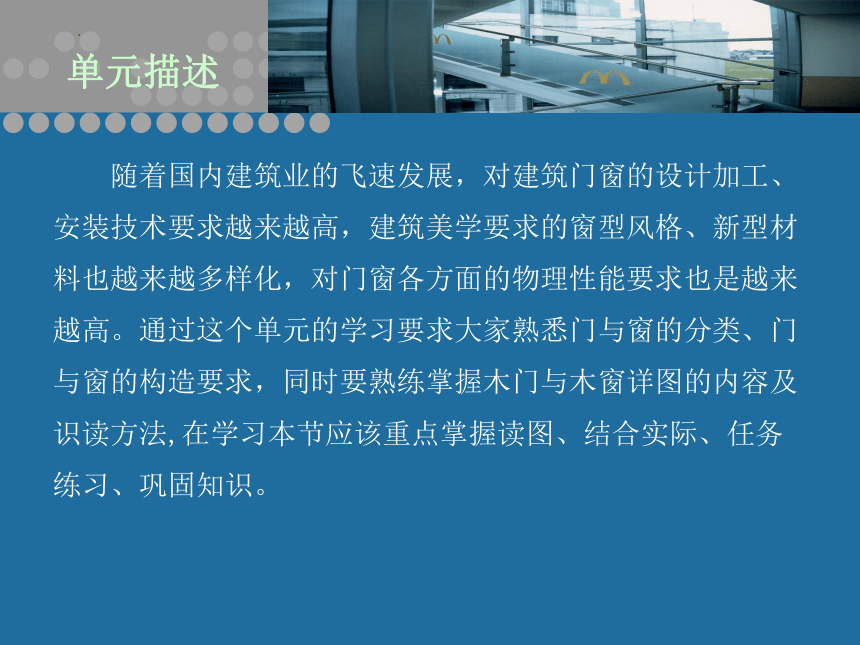

随着国内建筑业的飞速发展，对建筑门窗的设计加工、安装技术要求越来越高，建筑美学要求的窗型风格、新型材料也越来越多样化，对门窗各方面的物理性能要求也是越来越高。通过这个单元的学习要求大家熟悉门与窗的分类、门与窗的构造要求，同时要熟练掌握木门与木窗详图的内容及识读方法,在学习本节应该重点掌握读图、结合实际、任务练习、巩固知识。
单元描述
1.了解门和窗作用，分类。
2.了解门窗的常用类型及开启方式。
3.掌握门窗的结构及设计要点。
4.掌握门和窗详图的识读方法。
知识目标

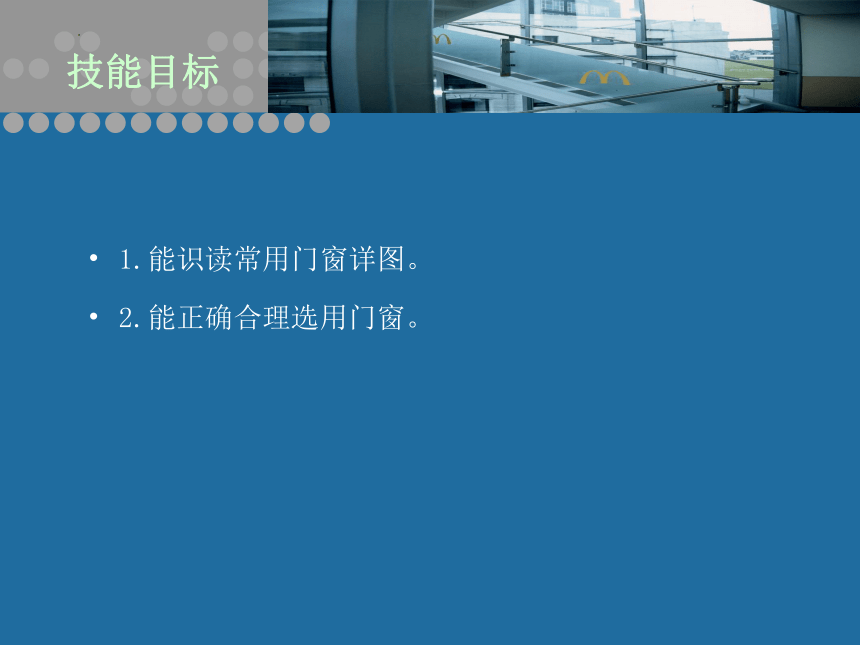

1.能识读常用门窗详图。
2.能正确合理选用门窗。

技能目标
6
工作任务1
工作任务2
窗
门
任务书

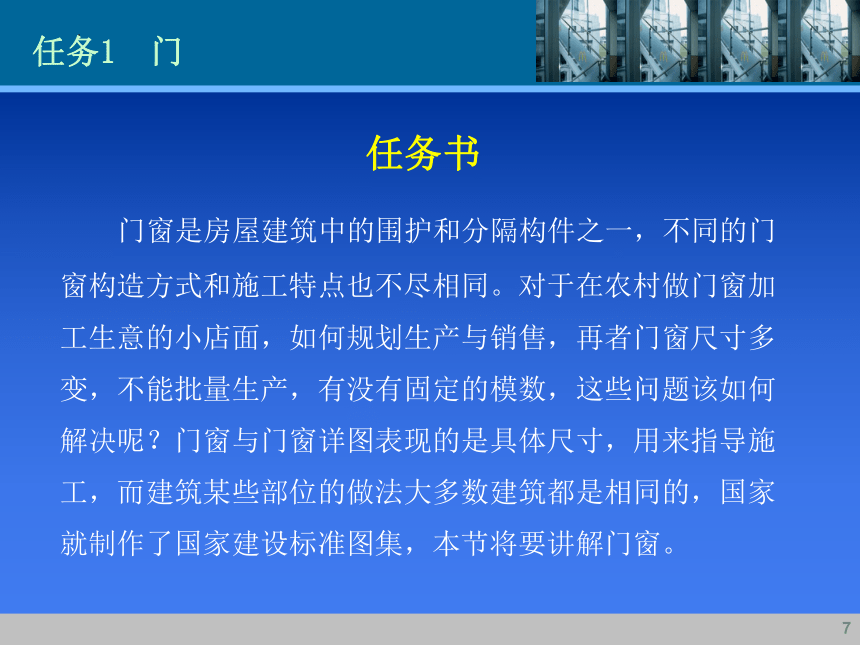

门窗是房屋建筑中的围护和分隔构件之一，不同的门窗构造方式和施工特点也不尽相同。对于在农村做门窗加工生意的小店面，如何规划生产与销售，再者门窗尺寸多变，不能批量生产，有没有固定的模数，这些问题该如何解决呢？门窗与门窗详图表现的是具体尺寸，用来指导施工，而建筑某些部位的做法大多数建筑都是相同的，国家就制作了国家建设标准图集，本节将要讲解门窗。
任务1 门
7

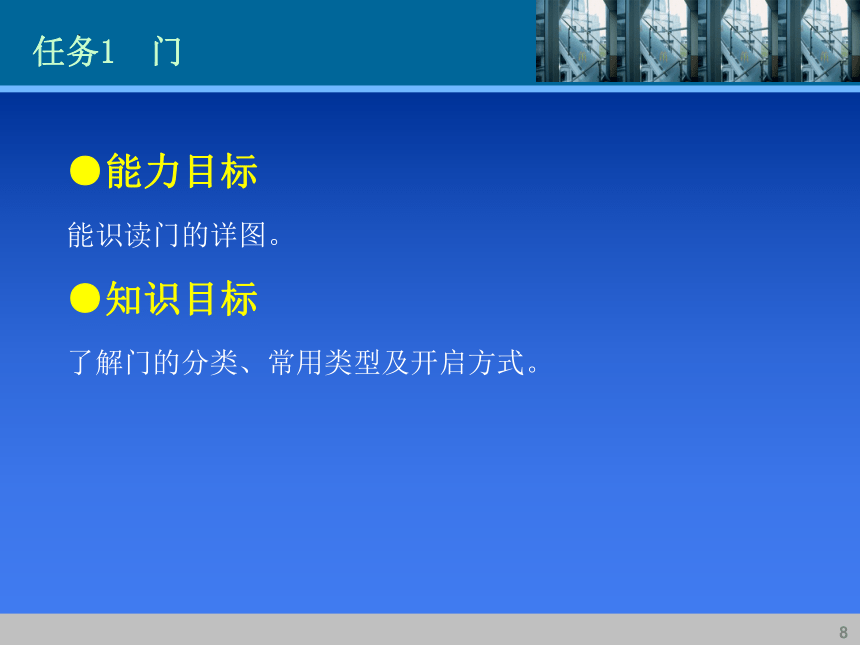

●能力目标
能识读门的详图。
●知识目标
了解门的分类、常用类型及开启方式。
8
任务1 门
门的分类
1.按开启方式分类：平开门、弹簧门、推拉门、折叠门、转门、上翻门、升降门、卷帘门等。
2.按门所用材料分：木门、钢门、铝合金门、塑料门及塑钢门、全玻璃门等。
3.按门的功能分：普通门、保温门、隔声门、防火门、防盗门、人防门以及其他特殊要求的门等。

9
任务1 门
门的尺度
（1）门的高度：不宜小于2100mm。
（2）门的宽度：单扇门为700～1000mm，双扇门为1200～1800mm。
（3）门窗的系列，以门、窗的框厚度构造尺寸为主。


10
任务1 门
11
任务1 门
门窗代号
木门：MM ， 钢门：GM ，塑钢门：SGM，铝合金门：LM ，卷帘门：JM，防盗门：FDM，防火门：FM甲（乙、丙），防火卷帘门：FJM，人防门：RFM（防护密闭门），密闭门：RMM ， 防爆活门：RHM，幕墙用 MQ 表示。
门框安装
门框的安装根据施工方式分后塞口和先立口两种。
门的组成
门一般由门框、门扇、亮子、五金零件及附件组成
12
任务1 门
木门的一般构造
13
任务1 门
门框
门框的断面形式与门的类型、层数有关，同时应利于门的安装，并具有一定的密闭性。
门扇
常用的木门门扇有镶板门（包括玻璃门、纱门）和夹板门。
其他材料门窗
钢门 铝合金门窗 特种门窗
塑料门和塑钢门 彩板钢门窗

14
任务1 门
门窗玻璃及密封条
在安装塑钢门窗或断桥铝门窗时，可以装两层玻璃，也可以选择单玻璃安装，还可以使用双层中空玻璃。
门的选用应注意以下几点
（1）寒冷地区，一般公共建筑经常出入的向西或向北的门，应设置双道门或门斗。
（2）湿度大的门不宜选用纤维板门或胶合板门
（3）托幼建筑的儿童用门，不得选用弹簧门
（4）所有的门若无隔音要求，不得设门槛
15
任务1 门
门的布置应注意以下几点
（1）两个相邻并经常开启的门，应避免碰撞向外开门，应有防止风吹碰撞的措施，门的开向不宜朝西或朝北
（2）门框立口宜墙里（内开门）、外（外开门），应使用方便
（3）经常出入的外门宜设雨棚
（4）变形缝处不得利用门框盖缝，门扇开启不得骑缝 （5）住宅内门位置和开向，应结合家具布置考虑
16
任务1 门
弹簧门构造形式
17
任务1 门
推拉门构造示意

折叠门构造示意
18
任务1 门
门立面图
任务2 窗
任务书
窗和门一样属于房屋建筑中的围护和分隔构件，不承重。最早的窗只是在墙上开个通风透光的空洞，很快人类想到利用天然，以保证在透光的同时又能挡风遮雨，窗的主要功能是采光、通风以及观望，位于外墙上的窗还需要注意保温、散热和防水。
19
●能力目标
能识读窗的详图。
●知识目标
1. 了解窗的分类。
2.掌握窗的尺度和.窗的立面图。
20
任务2 窗
窗的分类
根据组成材料，窗可以分为木窗、钢窗、铝合金窗、塑钢窗、玻璃钢窗等几中形式 。
窗的基本代号
木窗C、钢窗GC、内开窗NC、阳台钢连门窗GY、铝合金窗LC、塑料窗SC

21
任务2 窗
22
任务2 窗
(a)固定窗(b)平开窗(c)上悬窗(d)中悬窗(e)下悬窗 (f)立转窗(g)上推窗(h)水平推拉窗(i)百叶窗
23
任务2 窗
窗的尺度
窗的尺度主要取决于房间的采光、通风、构造做法和建筑造型等要求，并要符合现行《建筑模数协调统一标准》的规定。
窗的构造
窗主要由窗框、窗扇和建筑五金零件组成
平开木窗的组成
24
任务2 窗
推拉窗构造
25
任务2 窗
塑钢窗的构造
普通塑料门窗的抗弯曲变形能力较差，因此，尺寸较大的塑料门窗或用于风压较大部位时，需在塑料型材中衬加强筋来提高门窗的刚度。以改性硬质聚氯乙烯(简称UPVC)为主要原料，加上一定比例的辅助剂，经挤出机挤出成型为各种断面的中空异型材。
26
任务2 窗
窗立面图
27
任务2 窗

窗的选用应注意以下几点
1）面向外廊的居室、厕所窗应向内开，或在人的高度以上外开，并考虑防护安全及密闭性；
2）民用建筑除高级空调房间外均应设纱窗；
3）高温、高湿及防火要求高时，不宜用木窗；
4）用于锅炉房、烧火间、车库的外窗，可不装纱窗；
５）高层建筑宜采用推拉窗，如采用外开窗，则需有牢固窗扇的措施

28
任务2 窗

窗的布置应注意以下几点
1）楼梯间外窗应考虑各层圈梁走向，避免冲突。
2）楼梯间外窗作内开时，在2 m高度内不能突出墙面。
3）窗台高度由工作面而定，一般不宜低于900mm。
