(共31张PPT)

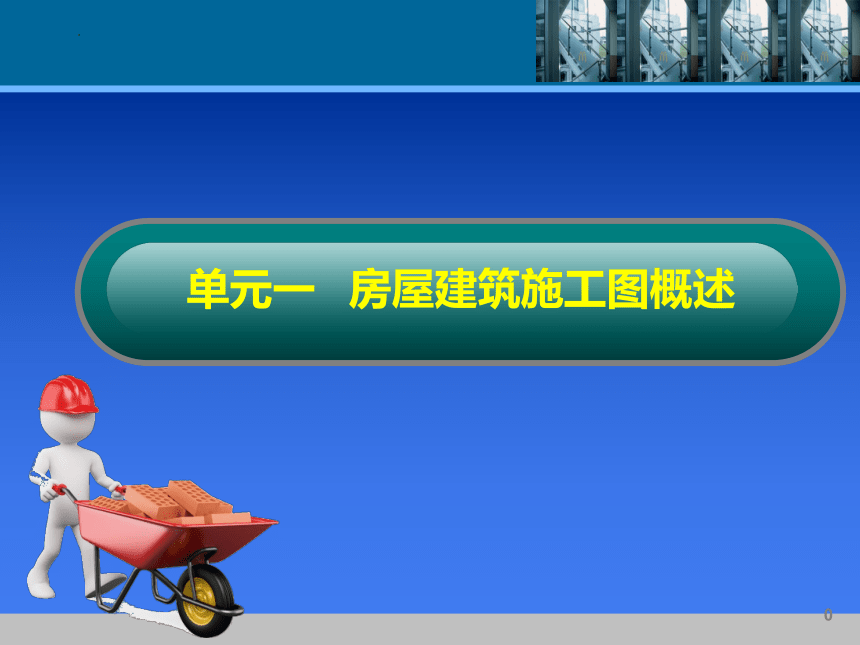

单元一 房屋建筑施工图概述
0
1

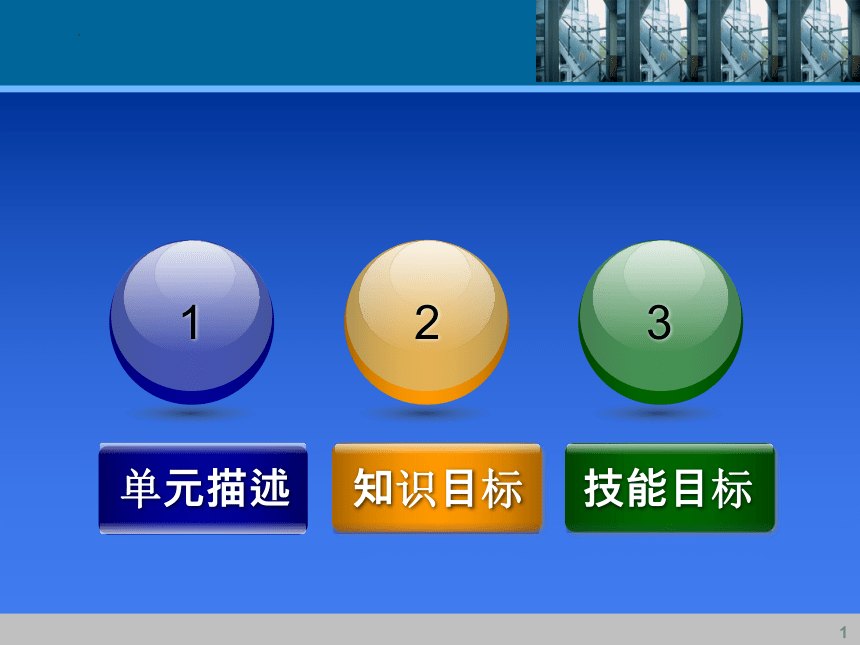

单元描述
知识目标
技能目标
1
2
3

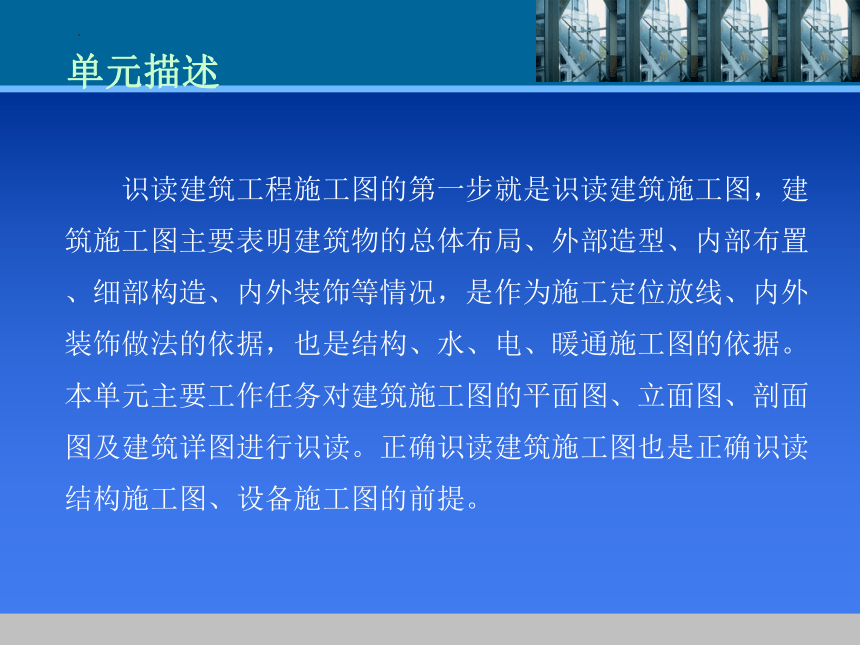

识读建筑工程施工图的第一步就是识读建筑施工图，建筑施工图主要表明建筑物的总体布局、外部造型、内部布置、细部构造、内外装饰等情况，是作为施工定位放线、内外装饰做法的依据，也是结构、水、电、暖通施工图的依据。本单元主要工作任务对建筑施工图的平面图、立面图、剖面图及建筑详图进行识读。正确识读建筑施工图也是正确识读结构施工图、设备施工图的前提。
单元描述

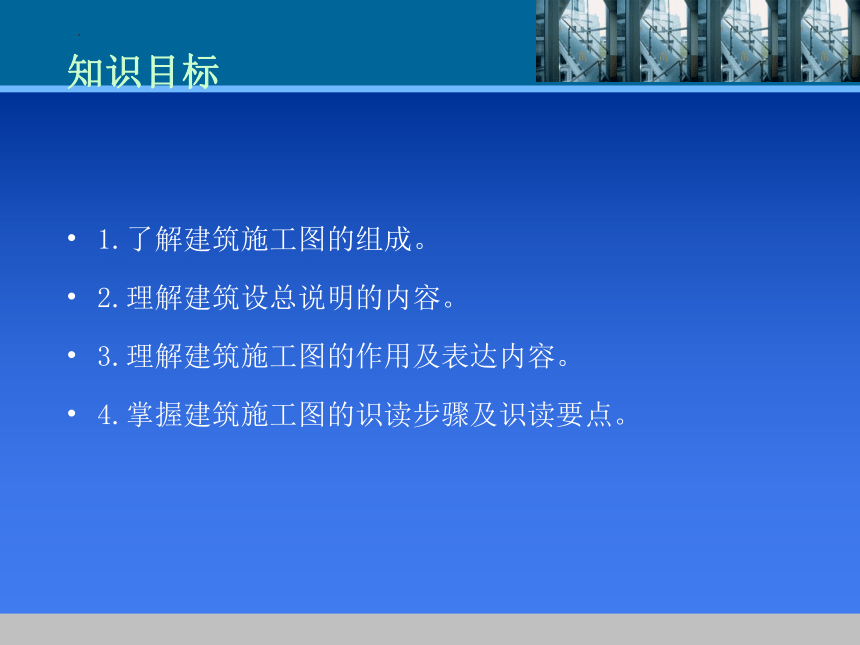

1.了解建筑施工图的组成。
2.理解建筑设总说明的内容。
3.理解建筑施工图的作用及表达内容。
4.掌握建筑施工图的识读步骤及识读要点。
知识目标

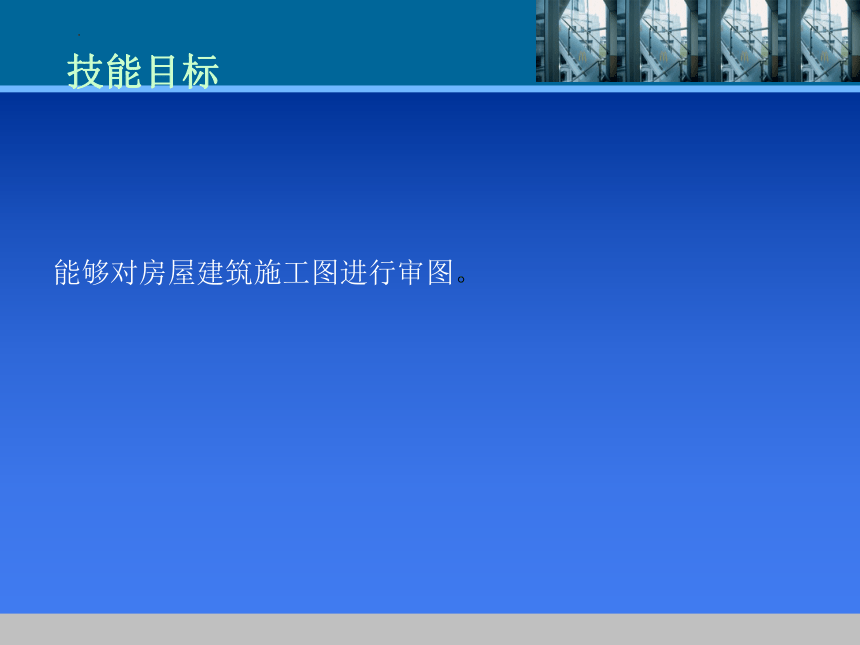

能够对房屋建筑施工图进行审图。
技能目标
5

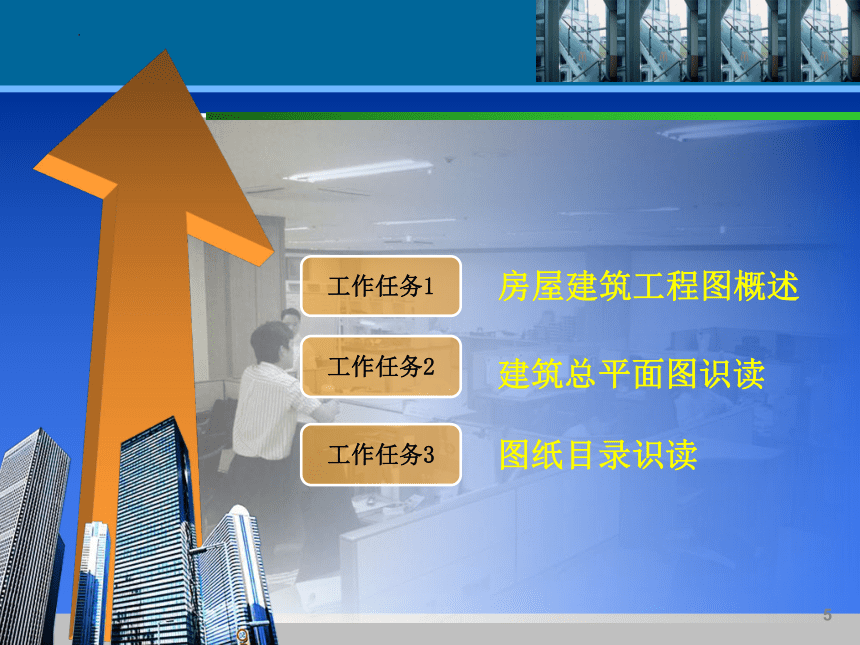

工作任务1
工作任务2
建筑总平面图识读
房屋建筑工程图概述
工作任务3
图纸目录识读
6
工作任务4
工作任务5
建筑平面图识读
建筑设计总说明识读
工作任务6
建筑立面图识读
7
工作任务7
工作任务8
建筑详图的识读
建筑剖面图识读
任务4 建筑设计总说明识读

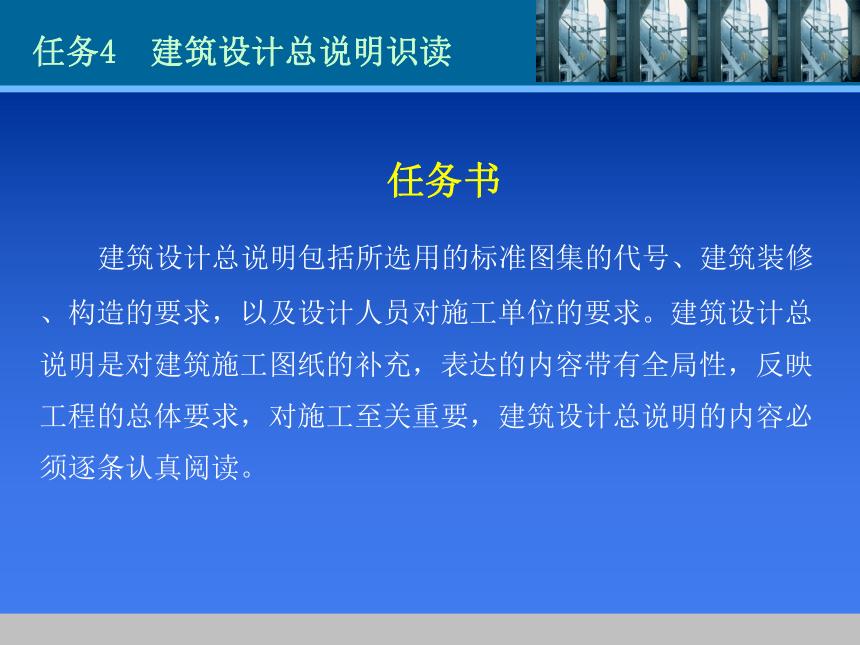

任务书
建筑设计总说明包括所选用的标准图集的代号、建筑装修、构造的要求，以及设计人员对施工单位的要求。建筑设计总说明是对建筑施工图纸的补充，表达的内容带有全局性，反映工程的总体要求，对施工至关重要，建筑设计总说明的内容必须逐条认真阅读。

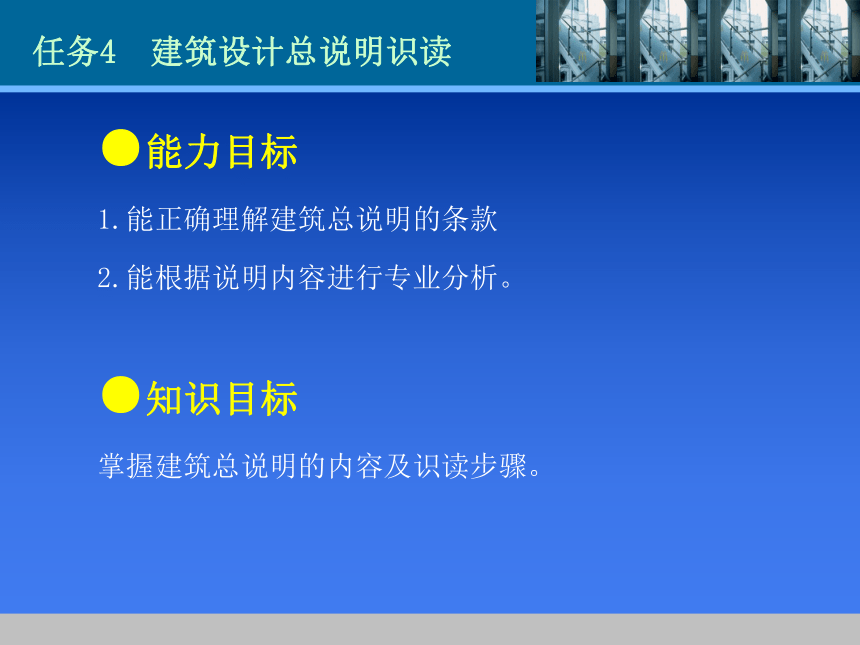

●能力目标
1.能正确理解建筑总说明的条款
2.能根据说明内容进行专业分析。
●知识目标
掌握建筑总说明的内容及识读步骤。
任务4 建筑设计总说明识读
任务4 建筑设计总说明识读

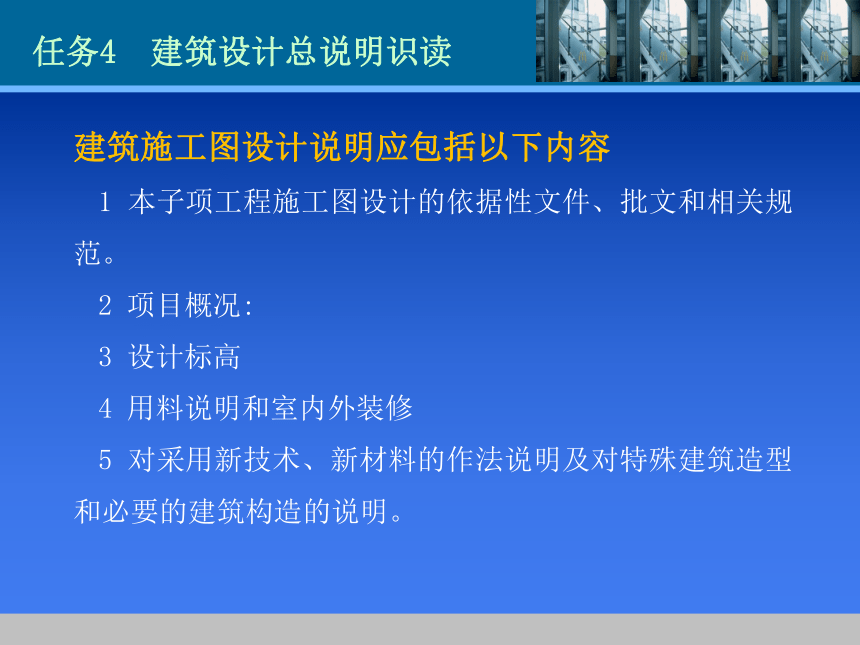

建筑施工图设计说明应包括以下内容
1 本子项工程施工图设计的依据性文件、批文和相关规范。
2 项目概况:
3 设计标高
4 用料说明和室内外装修
5 对采用新技术、新材料的作法说明及对特殊建筑造型和必要的建筑构造的说明。
任务4 建筑设计总说明识读

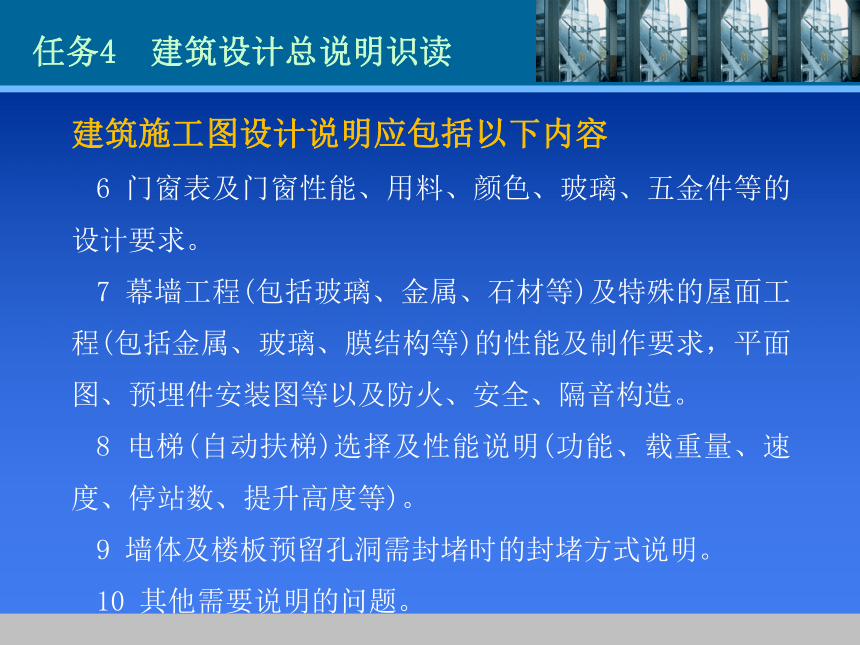

建筑施工图设计说明应包括以下内容
6 门窗表及门窗性能、用料、颜色、玻璃、五金件等的设计要求。
7 幕墙工程(包括玻璃、金属、石材等)及特殊的屋面工程(包括金属、玻璃、膜结构等)的性能及制作要求，平面图、预埋件安装图等以及防火、安全、隔音构造。
8 电梯(自动扶梯)选择及性能说明(功能、载重量、速度、停站数、提升高度等)。
9 墙体及楼板预留孔洞需封堵时的封堵方式说明。
10 其他需要说明的问题。

任务5 建筑平面图识读
任务书
建筑平面图表示房屋的平面形状、大小和房间的布置、墙（或柱）的位置、厚度、材料、门窗的位置、大小、开启方向等情况，是作为施工时放线、砌墙、安装门窗、室内外装修及编制预算等的重要依据。
●能力目标
1能够核实各层的轴线编号及轴网尺寸、细部尺寸。
2.明确各房间的功能、楼层标高，能够核实门窗编号和数量。
3.能判断楼电梯间的位置。
4.能结合施工详图明确构造做法。
●知识目标
1.了解建筑平面图的形成过程。
2.理解建筑平面图的图示内容。
3.掌握建筑平面图的识读步骤。
4.掌握建筑平面图的识读要点。
任务5 建筑平面图识读
任务5 建筑平面图识读
建筑平面图的形成和用途
建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。
建筑平面图的图示方法
平面图实质上是剖面图，因此应按剖面图的图示方法绘制，即被剖切平面剖切到的墙、柱等轮廓线用粗实线表示，未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示，门的开启线用细实线表示。
任务5 建筑平面图识读
建筑平面图的图示内容
1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。
2．表示出所有房间的名称及其门窗的位置、编号、与大小。
3．注出室内外的有关尺寸及室内楼地面的标高。
4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。
5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。
6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。
任务5 建筑平面图识读
建筑平面图的图示内容
7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。
8．在底层平面图上还应该画出剖面图的剖切符号及编号。
9．标注有关部位的详图索引符号。
10．底层平面图左下方或右下方画出指北针。
11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其他构筑物、索引符号等。
任务6 建筑立面图的识读
任务书
建筑的立面图也是表达建筑物的基本图样之一，主要反映房屋各部位的高度、立面装修及构造做法，是做为明确门窗、阳台、雨篷、檐沟等的形状和位置以及建筑外装修的主要依据。
●能力目标
能根据建筑立面图并结合建筑平面图及详图，确定门窗、阳台、雨篷等构件的构造做法，确定建筑物立面各细部尺寸。
●知识目标
1.了解建筑立面图的形成过程。
2.理解建筑立面图的图示内容。
3.掌握建筑立面图的识读要点.
任务6 建筑立面图的识读
任务6 建筑立面图的识读
立面图的命名方式有三种
（1）用房屋的朝向命名
（2）按外貌特征命名
（3）用建筑平面图中的首尾轴线命名

任务6 建筑立面图的识读
建筑立面图主要包括以下内容
1．建筑物两端的定位轴线及其编号。
2.主要建筑构件的位置如勒脚、台阶、花池、门、窗、雨蓬、阳台、室外楼梯、墙体外边线、檐口、屋顶、雨水管等。
3.主要建筑立面装饰构件及饰面分割线及装修做法。
　4．建筑物立面上的主要标高。
任务6 建筑立面图的识读
建筑立面图的图示特点
1.比例
2.定位轴线
3.图线
4.表示方法
5.标注
任务7 建筑剖面图的识读
任务书
建筑剖面图用以表示建筑内部的结构构造、垂直方向的分层情况、各层楼地面、屋顶的构造及相关尺寸、标高等。
●能力目标
会识读建筑剖面图。
●知识目标
1.了解建筑剖面图的形成过程。
2. 理解建筑剖面图的图示内容。
3. 掌握建筑剖面图的识读要点。
任务7 建筑剖面图的识读
任务7 建筑剖面图的识读
剖面图的形成
假想用一个或一个以上的铅垂剖切平面剖切建筑物，得到的剖面图称为建筑剖面图，简称剖面图。剖面图的数量及其剖切位置应根据建筑物自身的复杂情况而定，一般剖切位置选择房屋的主要部位或构造较为典型的部位，如楼梯间等，并应尽量使剖切平面通过门窗洞口。剖面图的图名应与建筑底层平面图的剖切符号一致。

任务7 建筑剖面图的识读
剖面图的图示内容
　1．表示被剖切到的墙、梁及其定位轴线。
2．表示室内底层地面，各层楼面、屋顶、门窗、楼梯、阳台、雨蓬、防潮层、踢脚板、室外地面、散水、明沟及室内外装修等剖切到和可见的内容。
　3．标注尺寸和标高。剖面图中应标注相应的标高与尺寸。
4．表示楼地面、屋顶各层的构造，一般用引出线说明楼地面、屋顶的构造做法。
任务7 建筑剖面图的识读
剖面图的特点
1.比例：常用比例1：100,1:200,1:50，必要时可用比例1:150,1:300等。剖面图的比例应与平面图、立面图的比例一致。
2.图线：被剖切平面剖切到的墙、梁、板等轮廓线用粗实线表示；没有被剖切到但可见的部分用中粗实线表示；图例线、引出线、尺寸线、标高符号等用细实线。
3.图例：在剖面图中，被剖到的墙、柱、板等构件应画出材料的图例，但在1:100、1:200的小比例剖面图中一般不画图例，把剖切到的构件涂黑。
任务8 建筑详图的识读
任务书
建筑详图使用较大的比例绘制的建筑细部施工图，又成为大样图，它主要表现某些建筑剖面节点（如檐口、楼梯踏步、阳台、雨棚），卫生间、楼梯间的构造尺寸、材料、做法等。
●能力目标
能识读建筑详图。
●知识目标
1.了解外墙大样、楼梯等主要建筑详图图的形成过程。
2. 理解详图的图示内容。
3. 掌握建筑详图的识读要点。
任务8 建筑详图的识读
任务8 建筑详图的识读

建筑详图的形成与用途
为了满足施工要求，对建筑的细部构造用较大的比例详细地表达出来，这样的图称为建筑详图，有时也叫做大样图。
建筑详图一般有局部构造详图，如楼梯详图、墙身详图等；构件详图，如门窗详图、阳台详图等；以及装饰构造详图，如墙裙构造详图、门窗套装饰构造祥图等三类详图。
建筑详图是确定建筑构配件的详细尺寸及做法的重要依据。

任务8 建筑详图的识读
详图的图示内容
1构配件的详细构造；
2所用的各种材料及其规格；
3各部分的构造连接方法及相对位置关系；
4各部位、各细部的详细尺寸；
5有关施工要求、构造层次及制作方法说明等。
