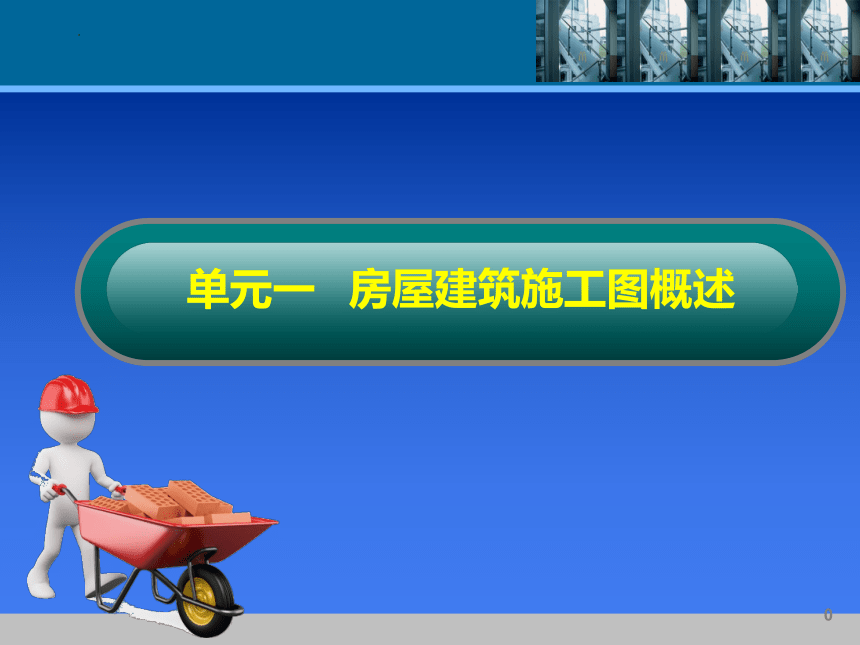

单元一 房屋建筑施工图概述
0
1

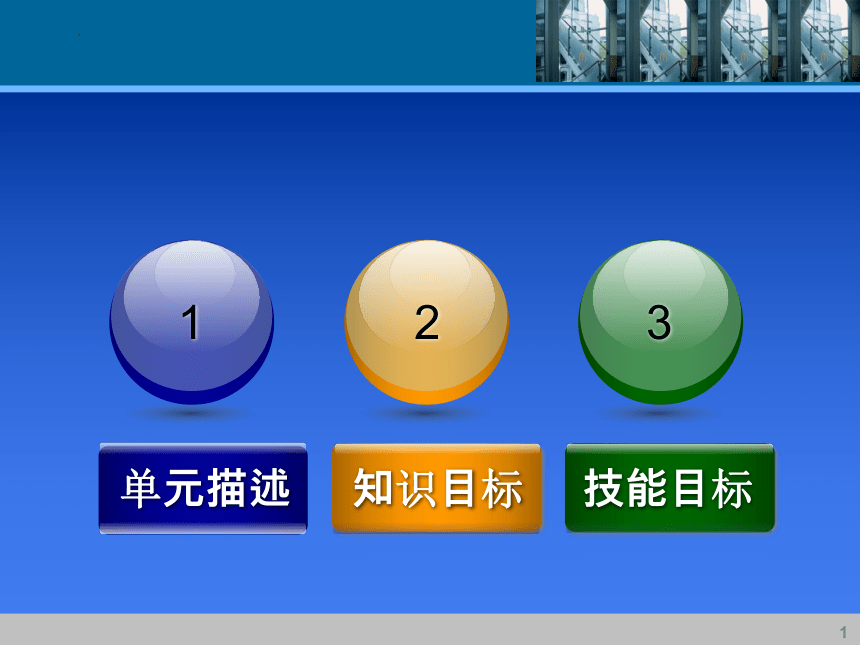

单元描述
知识目标
技能目标
1
2
3

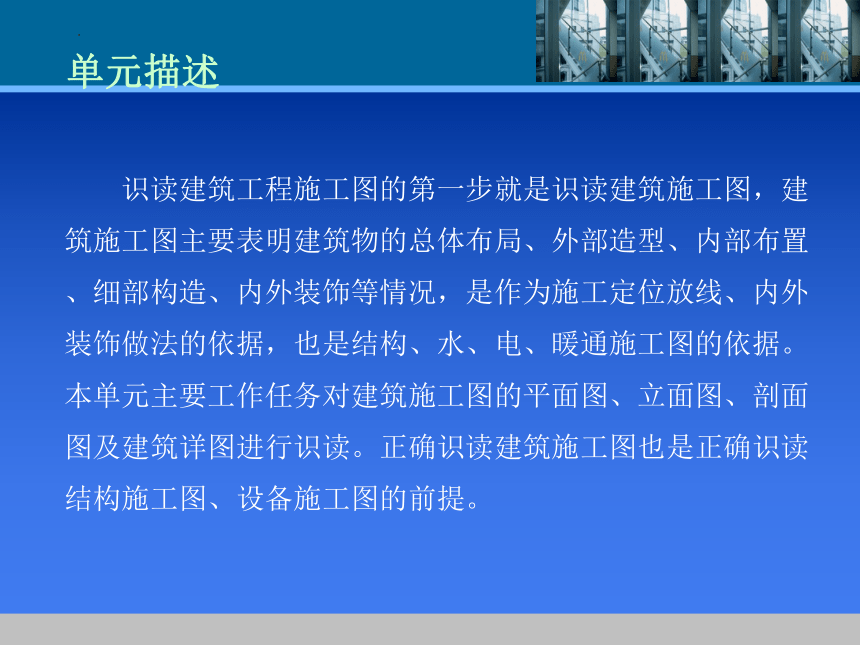

识读建筑工程施工图的第一步就是识读建筑施工图，建筑施工图主要表明建筑物的总体布局、外部造型、内部布置、细部构造、内外装饰等情况，是作为施工定位放线、内外装饰做法的依据，也是结构、水、电、暖通施工图的依据。本单元主要工作任务对建筑施工图的平面图、立面图、剖面图及建筑详图进行识读。正确识读建筑施工图也是正确识读结构施工图、设备施工图的前提。
单元描述

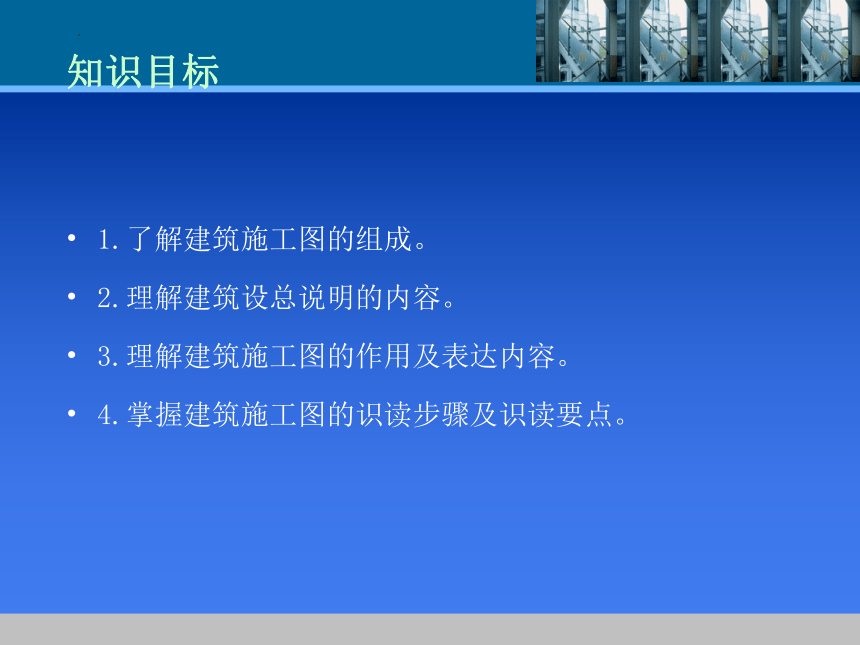

1.了解建筑施工图的组成。
2.理解建筑设总说明的内容。
3.理解建筑施工图的作用及表达内容。
4.掌握建筑施工图的识读步骤及识读要点。
知识目标

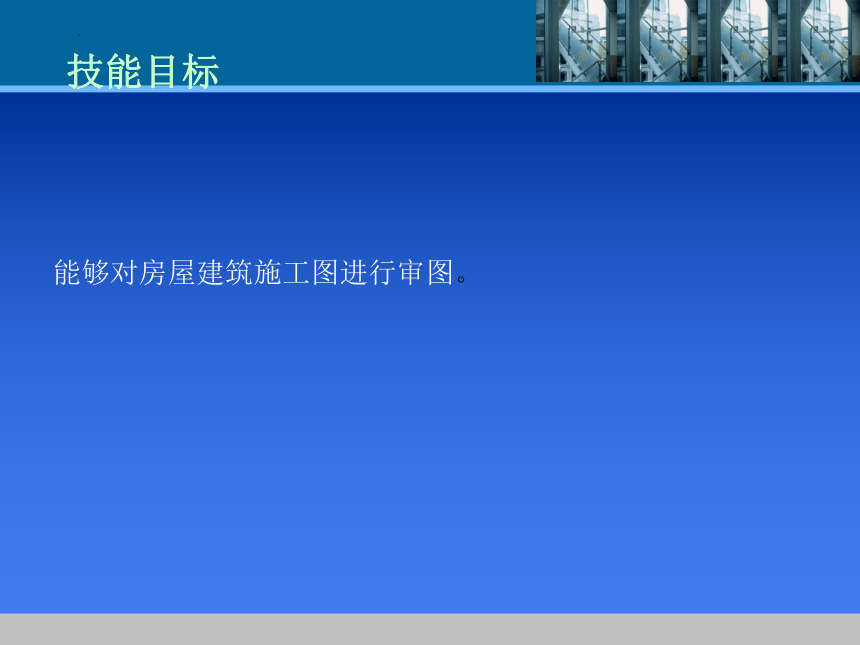

能够对房屋建筑施工图进行审图。
技能目标
5
工作任务1
工作任务2
建筑总平面图识读
房屋建筑工程图概述
工作任务3
图纸目录识读
6
工作任务4
工作任务5
建筑平面图识读
建筑设计总说明识读
工作任务6
建筑立面图识读
7

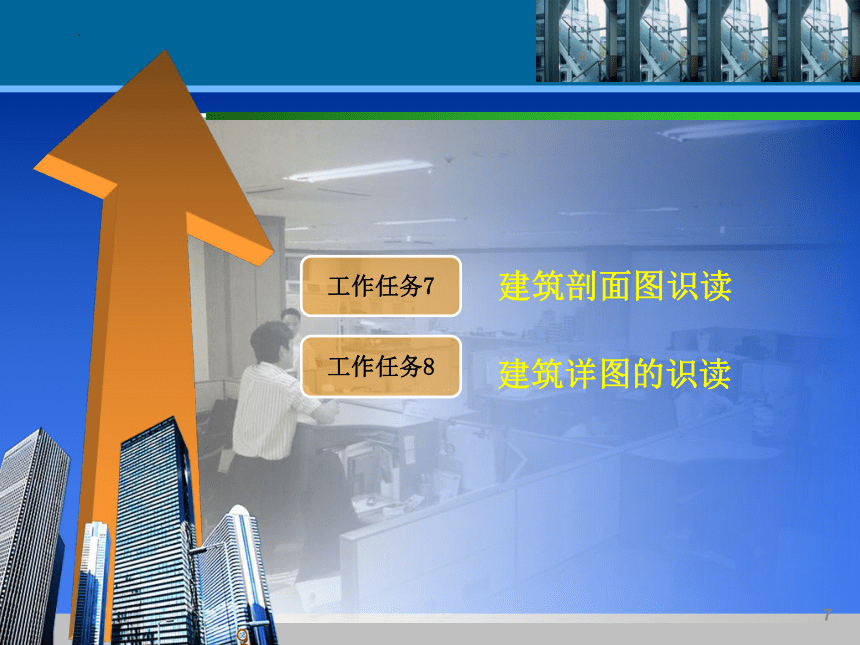

工作任务7
工作任务8
建筑详图的识读
建筑剖面图识读

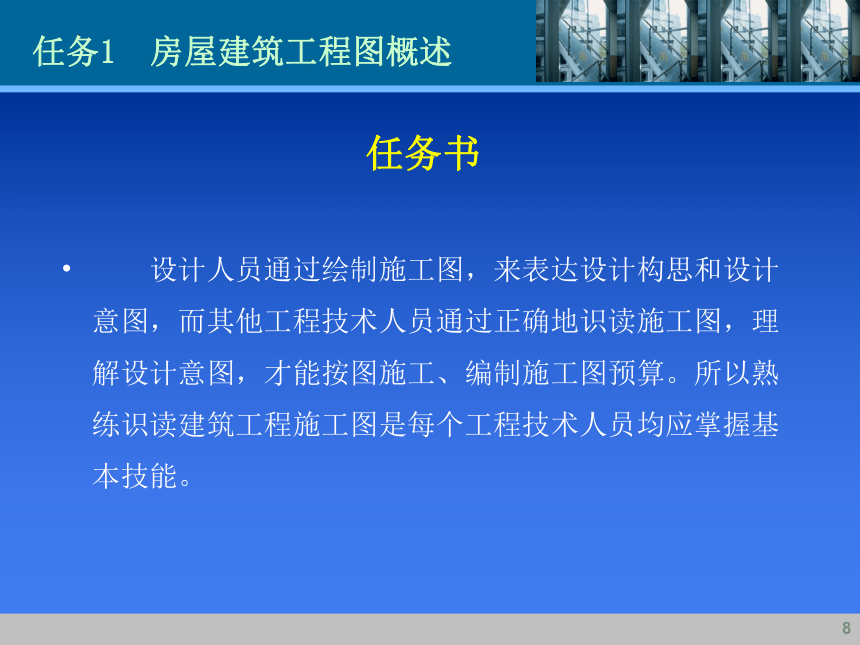

任务书
设计人员通过绘制施工图，来表达设计构思和设计意图，而其他工程技术人员通过正确地识读施工图，理解设计意图，才能按图施工、编制施工图预算。所以熟练识读建筑工程施工图是每个工程技术人员均应掌握基本技能。
任务1 房屋建筑工程图概述
8
●能力目标
能识读建筑施工图。
●知识目标
1.了解房屋工程图的分类，理解不同建设阶段对图纸的不同要求。
2.了解建筑工程施工图的组成；理解建筑施工图的相互关系。
9
任务1 房屋建筑工程图概述
房屋建筑工程图的形成及作用
房屋建筑工程图是设计单位根据建设单位的设计要求及设计委托书、有关的设计资料及建设行政主管部门的规划设计要求和红线图及建筑艺术等多种因素，利用正投影的方法把所设计房屋的大小、外部形状、内部布置和室内装修，各部结构、构造、设备等的做法，按照国家制图标准详尽、准确地表达出来，并注写尺寸，同时用文字说明建筑工程所用材料以及生产、安装等的要求，用以指导施工的图样。是有关工程技术人员进行信息传递的载体，是具有法律效力的正式文件，是建筑工程重要的技术档案。

10
任务1 房屋建筑工程图概述
房屋建筑工程图的分类
房屋建筑过程一般分为决策阶段、设计阶段、准备阶段、实施阶段和竣工验收等五个阶段。
根据不同建设阶段的不同要求，建筑工程图分为方案设计图、建筑工程施工图和建筑工程竣工图。
建筑施工图的内容
建筑工程施工图按其内容和专业分工不同分为：总图、建筑施工图、结构施工图、设备施工图等。
11
任务1 房屋建筑工程图概述
房屋建筑施工图的特点
①施工图中的各图样，主要是根据正投影法绘制的，所绘图样都应符合正投影的投影规律。
②施工图应根据形体的大小，采用不同的比例绘制。
③由于房屋建筑工程的构配件和材料种类繁多，为作图简便起见，“国标”规定了一系列的图例符号和代号来代表建筑构配件、卫生设备、建筑材料等。
12
任务1 房屋建筑工程图概述
房屋建筑施工图的特点
④施工图中的尺寸，除标高和总平面图以米为单位外，一般施工图中必须以毫米为单位，在尺寸数字后面不必标注尺寸单位。
房屋建筑施工图的编排顺序
编排顺序一般应为：总平面图、建筑施工图、结构施工图、给水排水施工图、采暖通风施工图、电气施工图等。
13
任务1 房屋建筑工程图概述
任务2 建筑总平面图识读
任务书
建筑总平面图主要是表示新建房屋的位置、朝向、与原有建筑物的关系，以及周围道路、绿化和给水、排水、供电条件等方面的情况，作为新建房屋施工定位、土方施工、设备管网平面布置，安排在施工时进入现场的材料和构件、配件堆放场地、构件预制的场地以及运输道路的依据。本次工作任务是对建筑总平面图的图示内容进行识读。
14
●能力目标
能根据图纸判断用地功能及工程性质、用地范围内新建、原有、拟建、拆除建筑物和构筑物的布置情况，以及道路、绿化、场地等布置情况等，为施工进场做准备。
●知识目标
理解建筑总平面图表达的内容，
掌握建筑总平面图的识读步骤，
掌握建筑总平面图的识读要点。
15
任务2 建筑总平面图识读
建筑总平面图的形成和用途
建筑总平面图是将新建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形、地物状况用水平投影方法和相应的图例所画出的工程图样。主要是表示新建房屋的位置、朝向、与原有建筑物的关系，以及周围道路、绿化和给水、排水、供电条件等方面的情况。作为新建房屋定位、施工放线、设备管网平面布置，安排在施工时进入现场的材料和构件、配件堆放场地、构件预制的场地以及运输道路的依据。
16
任务2 建筑总平面图识读
总平面图的图示方法
总平面图是用正投影的原理绘制的，图形主要是以图例的形式表示，总平面图的图例采用《总图制图标准》（GB/T5010 2001）规定的图例，画图时应严格执行该图例符号。
17
任务2 建筑总平面图识读
总平面图中一般应表示如下内容
1）新建建筑物所处的地形。
2）主要建筑物和构筑物的名称、层数。
3）主要建筑物和构筑物的位置。
4）相邻原有建筑物、拆除建筑物的位置或范围。
5）附近的地形、地物等，如道路、河流、水沟、池塘、土坡等。
6）指北针或风向频率玫瑰图。
7）绿化规划和管道布置。
18
任务2 建筑总平面图识读
任务3 图纸目录识读
任务书
图纸目录说明工程由哪几类专业图纸组成，各专业图纸的名称、张数和图纸顺序。根据图纸目录，能够了解整个建筑的设计情况，能够对整套图纸进行检索、查阅。
●能力目标
1.能根据图纸目录判断图纸的构成
2.能根据图纸目录进行图纸查阅。
●知识目标
掌握图纸目录的内容及识读步骤。
任务3 图纸目录识读
图纸目录的内容
图纸目录包括每张图纸的专业类别、图纸编号、图名。图纸的编排顺序是：总说明、总平面、建筑施工图、结构施工图、设施（水、暖、电）施工图。各专业图纸的编排，一般是全局性图纸在前，说明局部的图纸在后。
任务3 图纸目录识读
