单元二 基础与基础图识读
0
1

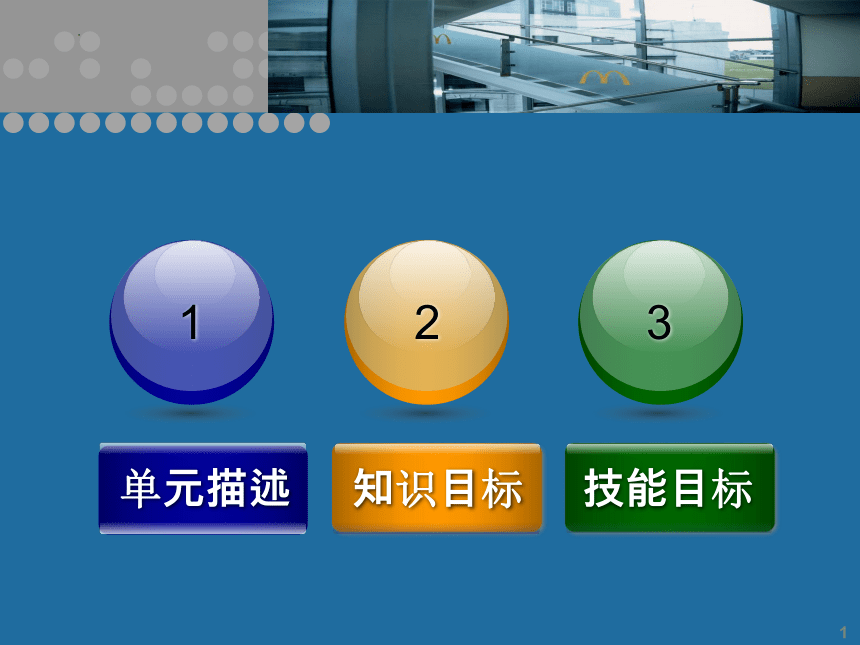

单元描述
知识目标
技能目标
1
2
3

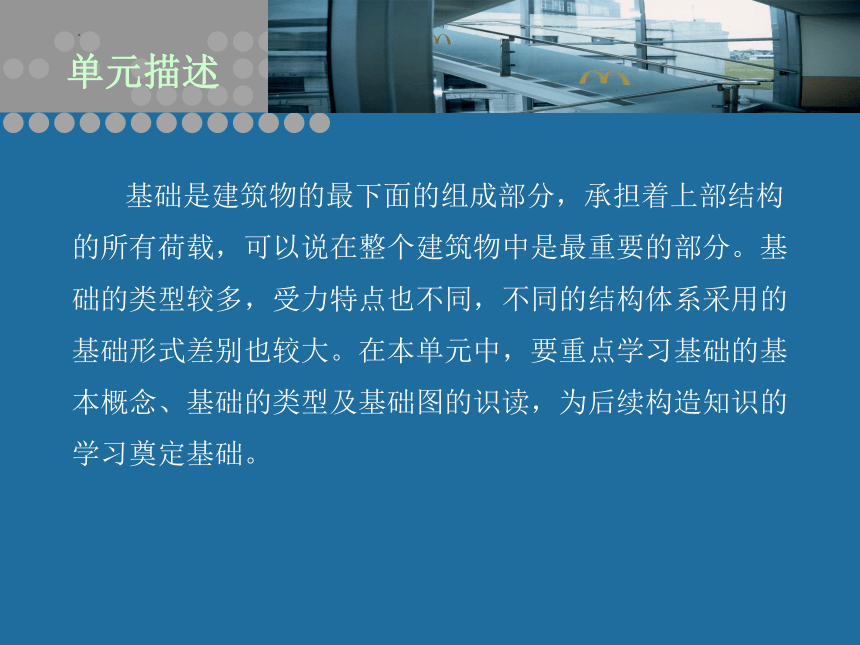

基础是建筑物的最下面的组成部分，承担着上部结构的所有荷载，可以说在整个建筑物中是最重要的部分。基础的类型较多，受力特点也不同，不同的结构体系采用的基础形式差别也较大。在本单元中，要重点学习基础的基本概念、基础的类型及基础图的识读，为后续构造知识的学习奠定基础。
单元描述

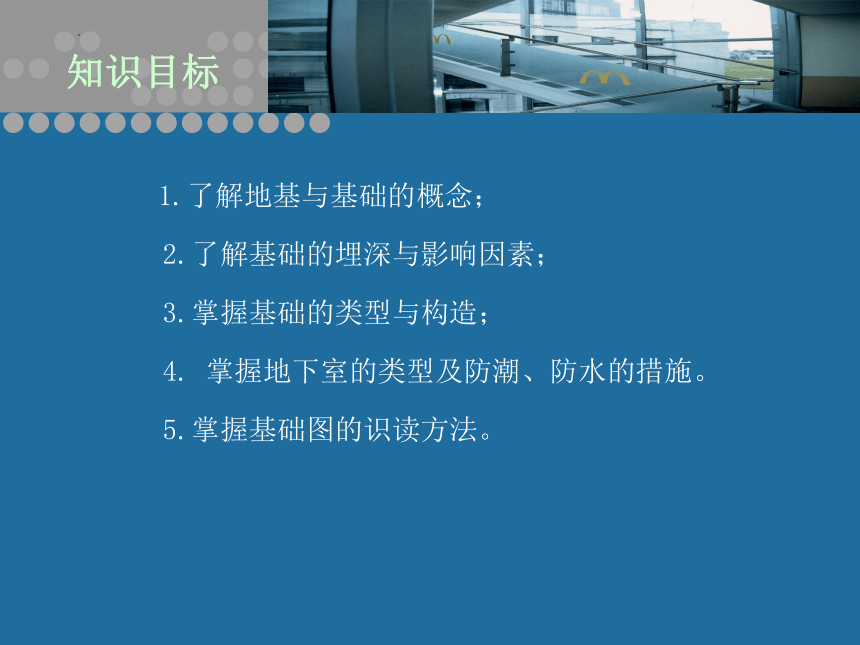

1.了解地基与基础的概念；
2.了解基础的埋深与影响因素；
3.掌握基础的类型与构造；
4. 掌握地下室的类型及防潮、防水的措施。
5.掌握基础图的识读方法。
知识目标
能识读基础图。
技能目标
5

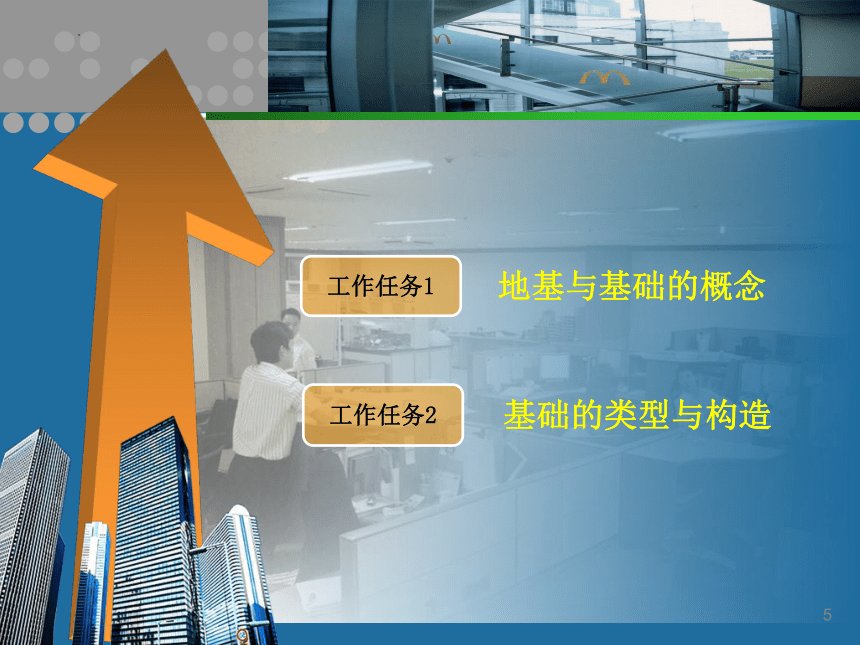

工作任务1
工作任务2
基础的类型与构造
地基与基础的概念
6

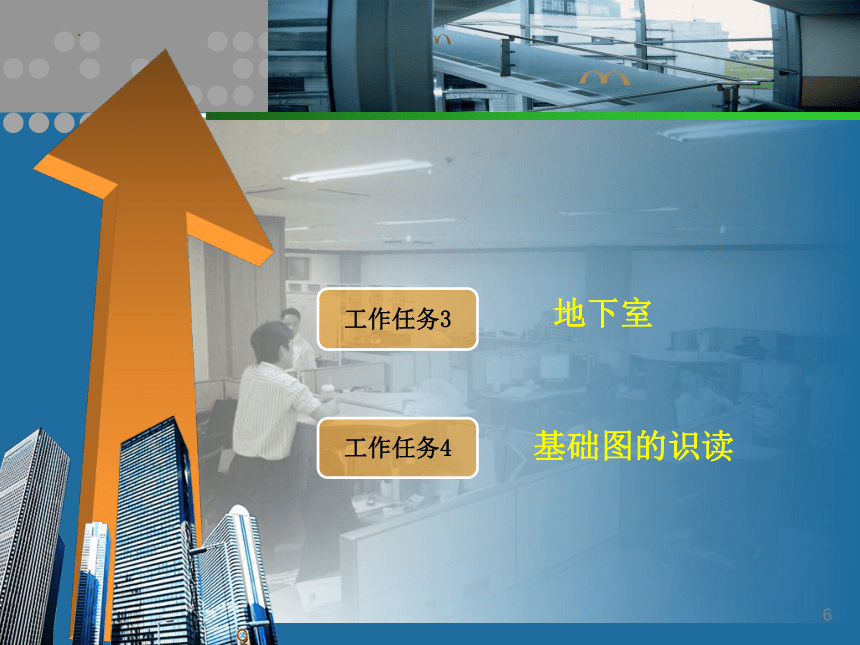

工作任务4
基础图的识读
工作任务3
地下室

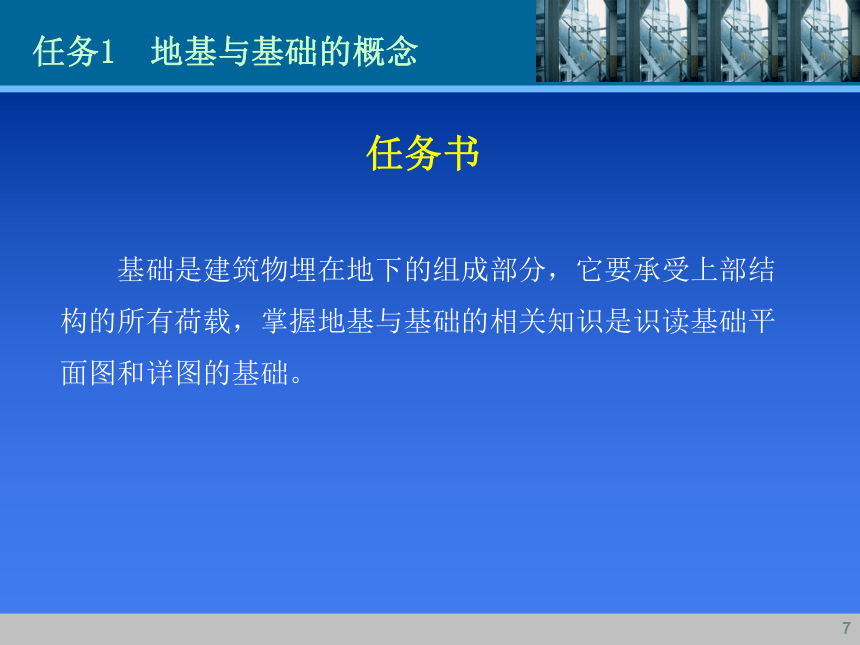

任务书
基础是建筑物埋在地下的组成部分，它要承受上部结构的所有荷载，掌握地基与基础的相关知识是识读基础平面图和详图的基础。
任务1 地基与基础的概念
7

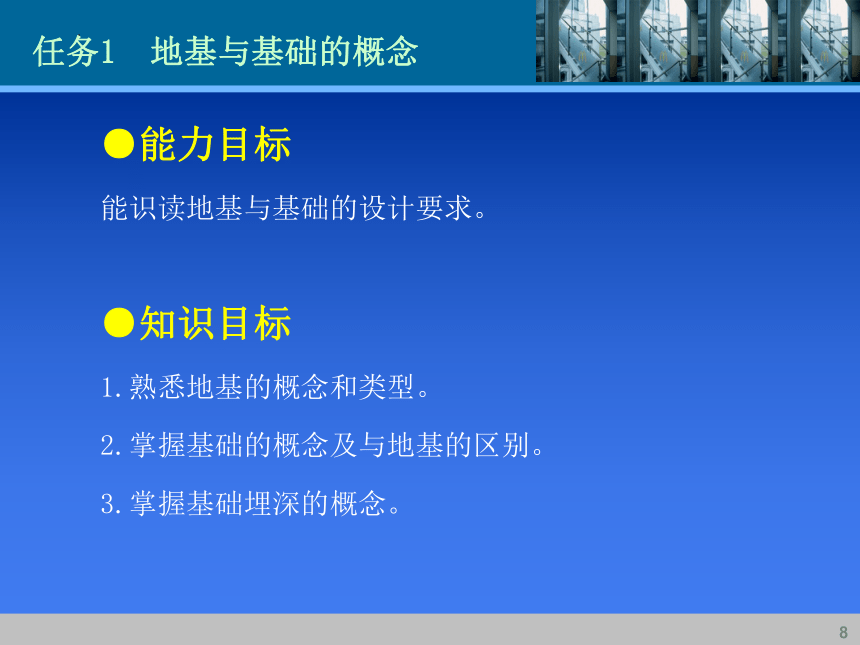

●能力目标
能识读地基与基础的设计要求。
●知识目标
1.熟悉地基的概念和类型。
2.掌握基础的概念及与地基的区别。
3.掌握基础埋深的概念。
8

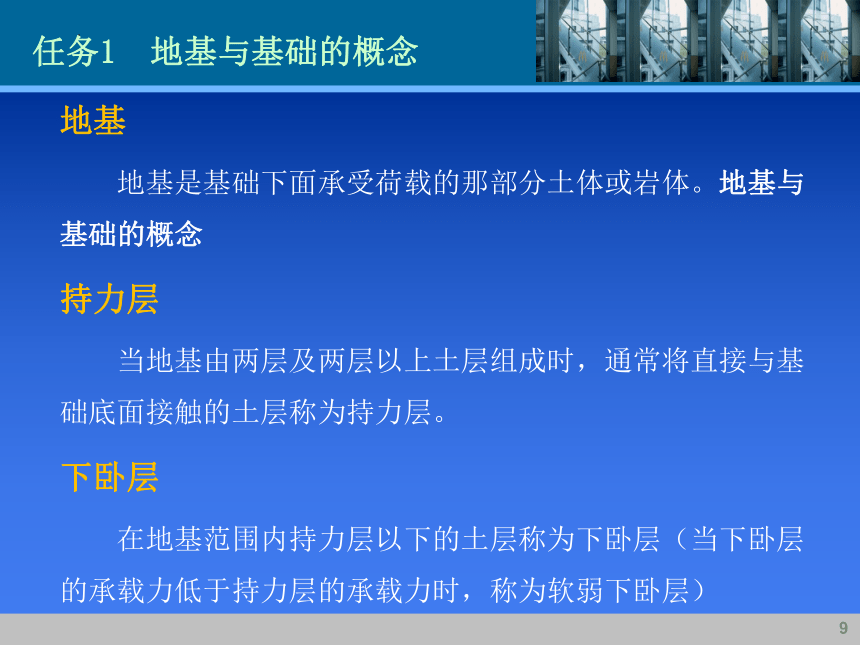

任务1 地基与基础的概念
地基
地基是基础下面承受荷载的那部分土体或岩体。地基与基础的概念
持力层
当地基由两层及两层以上土层组成时，通常将直接与基础底面接触的土层称为持力层。
下卧层
在地基范围内持力层以下的土层称为下卧层（当下卧层的承载力低于持力层的承载力时，称为软弱下卧层）
9

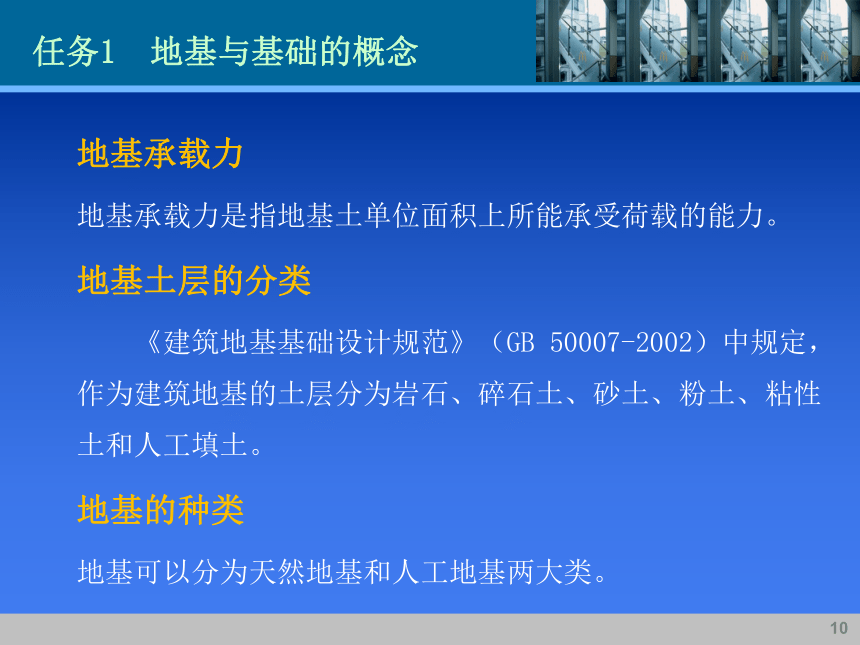

任务1 地基与基础的概念
地基承载力
地基承载力是指地基土单位面积上所能承受荷载的能力。
地基土层的分类
《建筑地基基础设计规范》（GB 50007-2002）中规定，作为建筑地基的土层分为岩石、碎石土、砂土、粉土、粘性土和人工填土。
地基的种类
地基可以分为天然地基和人工地基两大类。
10

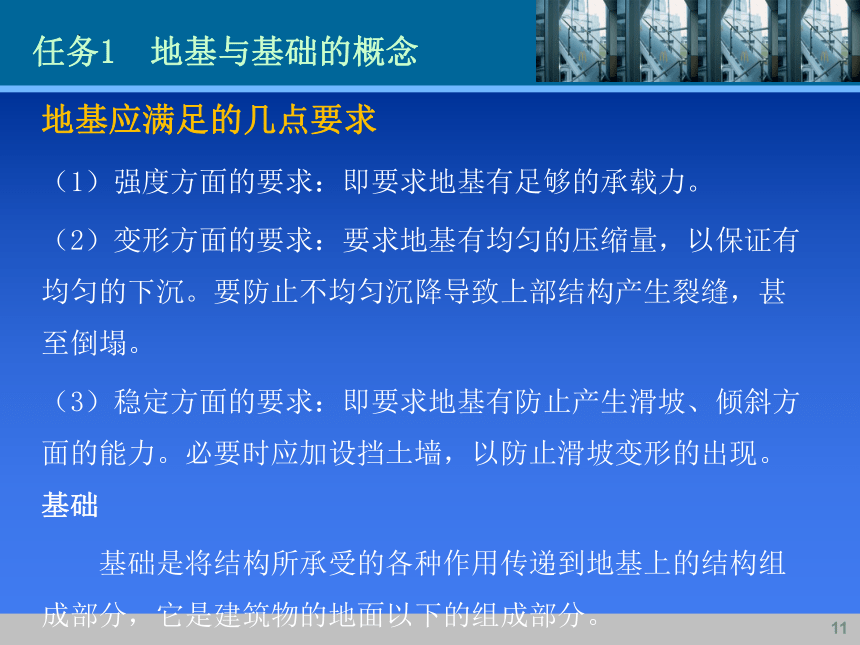

任务1 地基与基础的概念
地基应满足的几点要求
（1）强度方面的要求：即要求地基有足够的承载力。
（2）变形方面的要求：要求地基有均匀的压缩量，以保证有均匀的下沉。要防止不均匀沉降导致上部结构产生裂缝，甚至倒塌。
（3）稳定方面的要求：即要求地基有防止产生滑坡、倾斜方面的能力。必要时应加设挡土墙，以防止滑坡变形的出现。基础
基础是将结构所承受的各种作用传递到地基上的结构组成部分，它是建筑物的地面以下的组成部分。
11
任务1 地基与基础的概念
基础埋深
从室外设计地面到基础底面的垂直距离称基础的埋置深度。
基础宽度
基础底面的宽度，对于柔性基础不包括垫层的宽度。基础的宽度由工程设计计算决定。
12
任务1 地基与基础的概念
大放脚
基础墙加大加厚的部分，用烧结砖、混凝土、灰土等刚性材料制作的基础均应作大放脚。
基础与地基的区别
基础是建筑物的组成部分，而地基不是建筑物的组成部分。基础将承受的上部结构的荷载传给地基。
13
任务1 地基与基础的概念
地基、基础与荷载的关系
N——传至基础底面的建筑物的总荷载（自重、上部荷载、基础上部土重）
A——基础底面积
f——地基承载力（单位面积所能承受的最大压力）
基础的埋置深度
14
任务1 地基与基础的概念
（1）浅基础
埋深＜5m或埋深＜4B称作浅基础。（ 为基础宽度，埋深最小500mm）
（2）深基础
埋深≥5m或埋深≥4B称作深基础。
15
任务1 地基与基础的概念
基础的埋置深度，应按下列条件确定
（1）建筑物的用途，有无地下室、设备基础和地下设施，基础的形式和构造。
（2）作用在地基上的荷载大小和性质
（3）工程地质和水文地质条件
（4）相邻建筑物的基础埋深
（5）地基土冻胀和融陷的影响
16
任务1 地基与基础的概念
任务2 基础的类型与构造
任务书
随着人类文明的不断发展，人们建造了和正在建造着许许多多的建筑物。在这些建筑物中，人们采用了多种多样的建筑材料，形成了大小高低不同、内部空间和外部造型千差万别、能满足人们生产、生活各个方面不同使用要求的建筑环境空间。
17
●能力目标
能运用大放脚的计算方法。
●知识目标
1.掌握基础按照材料和受力特点的分类方法。
2.掌握基础按照构造形式的分类方法。

18
任务2 基础的类型与构造
无筋扩展基础（刚性基础）
（1）砖基础 （2）灰土基础
（3）毛石基础 （4）混凝土基础和毛石混凝土基础
扩展基础（柔性基础）
将上部结构传来的荷载,通过向侧边扩展成一定底面积，使作用在基底的压应力等于或小于地基土的允许承载力，而基础内部的应力应同时满足材料本身的强度要求，这种起到压力扩散作用的基础称为扩展基础。
19
任务2 基础的类型与构造
按构造形式分类
1.独立基础 2.条形基础
3.井格基础 4.筏形基础
5.箱形基础 6.桩基础
20
任务2 基础的类型与构造
任务3 地下室
任务书
建筑物首层下面的地下使用空间称为地下室。对于地下室，防潮和防水的构造知识和按图施工是具有重要的作用。
●能力目标
能识读地下室的防潮和防水构造。
●知识目标
1.掌握地下室的构造组成。
2.掌握地下室的分类。
任务3 地下室
地下室的组成
建筑物首层下面的地下使用空间称为地下室。地下室一般由墙身、底板、顶板、门窗、楼梯五部分组成。
地下室的类型
（1）地下室按埋入地下深度的不同可分为：全地下室和半地下室。
（2）按地下室使用功能不同可分为：普通地下室和人防地下室。
（3）按地下室结构材料分：砖混结构地下室和钢筋混凝土结构地下室。

任务3 地下室
地下室的墙身防潮和地坪防潮

任务3 地下室
地下室的防水构造
1.构件自防水
2.材料防水
（1）外防水
（2）内防水
（3）防水卷材的设计要求
（4）防水卷材的施工要求

任务3 地下室
任务4 基础图的识读
任务书
基础是位于建筑物底层地面以下，承受着房屋全部荷载的结构构造，它将荷载传递到下面的地基。基础图式表示建筑物基础的平面布置和详细构造的图样。它是施工放线、开挖基槽、砌筑基础的依据。一般包括基础平面图和基础详图。
26
●能力目标
能识读实际工程案例基础图。
●知识目标
1.掌握基础平面图的图示方法和图示内容。
2.掌握基础详图的内容。
27
任务4 基础图的识读
基础平面图
基础平面图是假想用一个水平剖切面，沿室内地面与基础之间将建筑物剖开，移去上部的房屋结构及其周围土层，向下所作出的水平正投影图。
它主要表示基础的平面布置以及墙、柱与轴线的关系，为施工放线、开挖基槽或基坑和砌筑基础提供依据。
任务4 基础图的识读
基础平面图的图示方法
在基础平面图中只需画出基础墙、基础梁、柱以及基础底面的轮廓线。基础墙、基础梁的轮廓线为粗实线，基础底面的轮廓线为细实线，柱子的断面一般涂黑，基础细部的轮廓线通常省略不画，各种管线及其出入口处预留孔洞用虚线表示。

任务4 基础图的识读
基础平面图的主要内容
（1）图名、比例一般与对应建筑平面图一致，如1:100。
（2）纵横向定位轴线及编号、轴线尺寸须与对应建筑平面图一致。
（3）基础墙、柱的平面布置，基础底面形状、大小及其与轴线的关系。
（4）基础梁的位置、代号。
任务4 基础图的识读
基础平面图的主要内容
（5）基础编号、基础断面图的剖切位置线及其编号。
（6）条形基础边线。每一条基础最外边的两条实线表示基础底的宽度。
（7）基础墙线。每一条基础最里边两条粗实线表示基础与上部墙体交接处的宽度，一般同墙体宽度一致，凡是有墙垛、柱的地方，基础应加宽。
（8）施工说明，即所有材料的强度等级、防潮层做法、设计依据以及施工注意事项等。
任务4 基础图的识读
基础详图
基础详图是假想用一个垂直的剖切面在指定的位置剖切基础所得到的断面图。它主要反映单个基础的形状、尺寸、材料、配筋、构造以及基础的埋置深度等详细情况。
任务4 基础图的识读
基础详图的图示方法
不同构造的基础应分别画出其详图。当基础构造相同，而仅部分尺寸不同时，也可用一个详图表示，但需标出不同部分的尺寸。基础断面图的边线一般用粗实线画出，断面内应画出材料图例；若是钢筋混凝土基础，则只画配筋情况，不画出材料图例。

任务4 基础图的识读
基础详图的图示内容
（1）图名为剖断编号或基础代号及其编号，如1-1或J1，比例较大，如1:20。
（2）定位轴线及其编号与对应基础平面图一致。
（3）基础断面的形状、尺寸、材料以及配筋。
（4）室内外地面标高及基础底面的标高。
（5）基础墙的厚度、防潮层的位置和做法。
（6）基础梁或圈梁的尺寸及配筋。
（7）垫层的尺寸及做法。
（8）施工说明等。
任务4 基础图的识读
基础详图的识读
（1）查看图名与比例，因基础的种类往往比较多，读图时，将基础详图的图名与基础平面图的剖切符号、定位轴线对照，了解该基础在建筑中的位置。
（2）明确基础的形状、大小与材料。
（3）明确基础各部位的标高，计算基础的埋置深度。
（4）明确基础的配筋情况。
（5）明确垫层的厚度尺寸与材料。
（6）明确基础梁或圈梁的尺寸及配筋情况。
（7）明确管线穿越洞口的详细做法。
任务4 基础图的识读
