(共46张PPT)
单元五 楼梯
0
1
单元描述
知识目标
技能目标
1
2
3

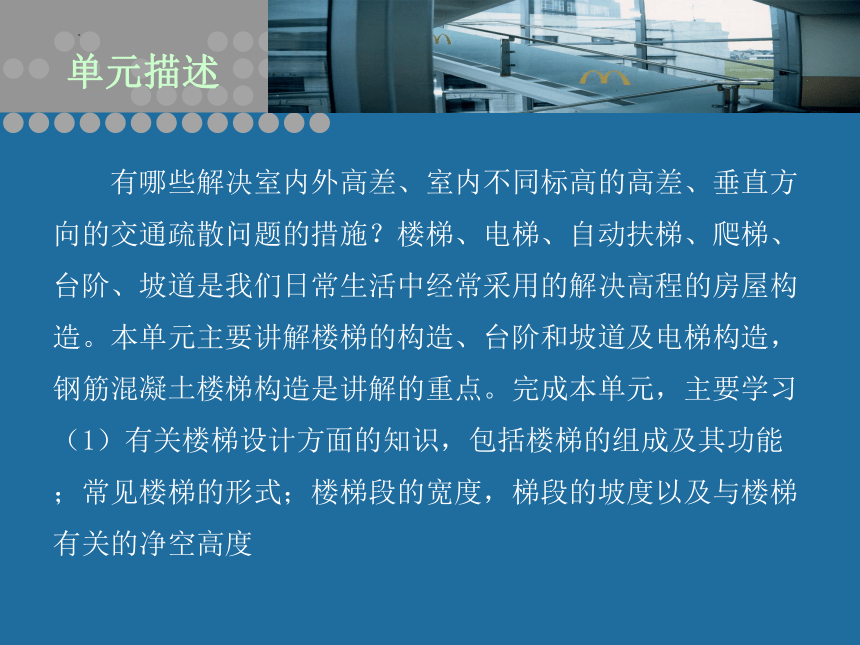

有哪些解决室内外高差、室内不同标高的高差、垂直方向的交通疏散问题的措施？楼梯、电梯、自动扶梯、爬梯、台阶、坡道是我们日常生活中经常采用的解决高程的房屋构造。本单元主要讲解楼梯的构造、台阶和坡道及电梯构造，钢筋混凝土楼梯构造是讲解的重点。完成本单元，主要学习（1）有关楼梯设计方面的知识，包括楼梯的组成及其功能；常见楼梯的形式；楼梯段的宽度，梯段的坡度以及与楼梯有关的净空高度
单元描述

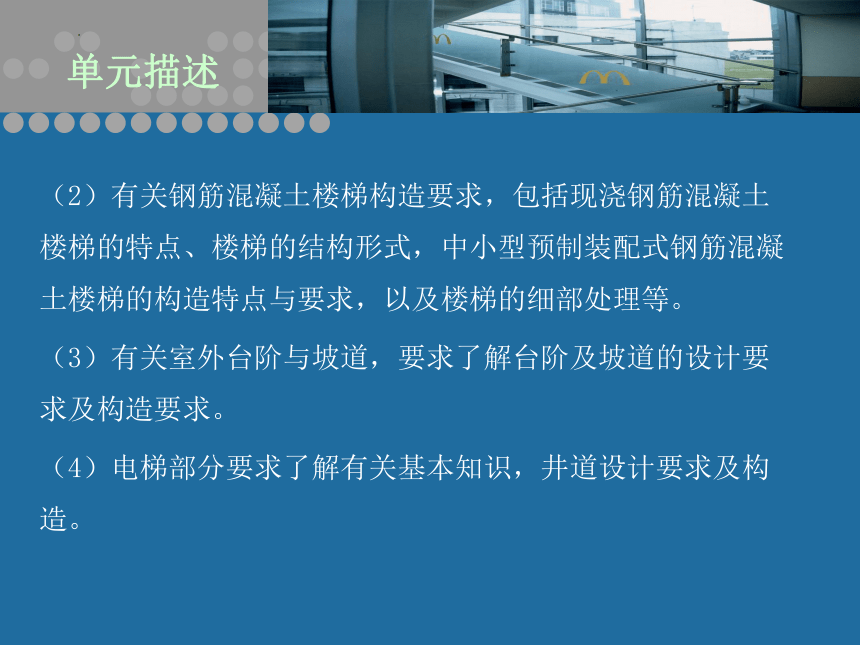

（2）有关钢筋混凝土楼梯构造要求，包括现浇钢筋混凝土楼梯的特点、楼梯的结构形式，中小型预制装配式钢筋混凝土楼梯的构造特点与要求，以及楼梯的细部处理等。
（3）有关室外台阶与坡道，要求了解台阶及坡道的设计要求及构造要求。
（4）电梯部分要求了解有关基本知识，井道设计要求及构造。
单元描述

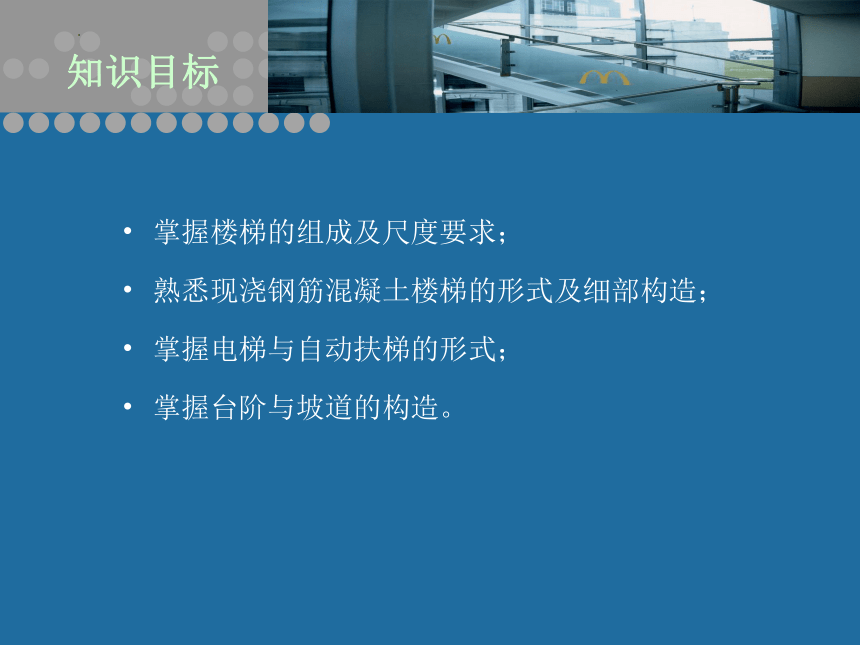

掌握楼梯的组成及尺度要求；
熟悉现浇钢筋混凝土楼梯的形式及细部构造；
掌握电梯与自动扶梯的形式；
掌握台阶与坡道的构造。
知识目标

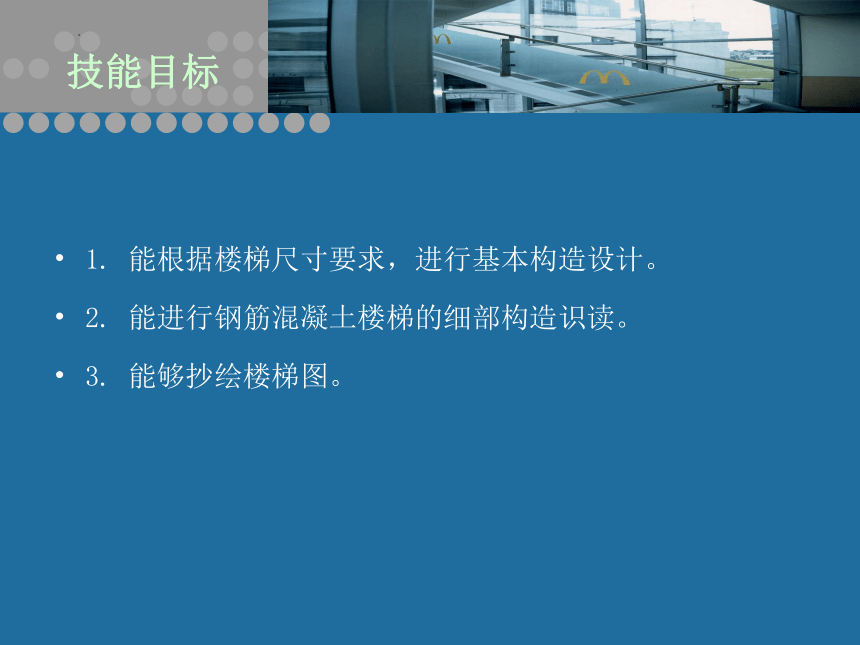

1. 能根据楼梯尺寸要求，进行基本构造设计。
2. 能进行钢筋混凝土楼梯的细部构造识读。
3. 能够抄绘楼梯图。
技能目标
6
工作任务1
工作任务2
钢筋混凝土楼梯
楼梯的组成、类型及尺度
工作任务3
楼梯的细部构造
7
工作任务4
工作任务5
楼梯图识读
室外台阶与坡道
任务书

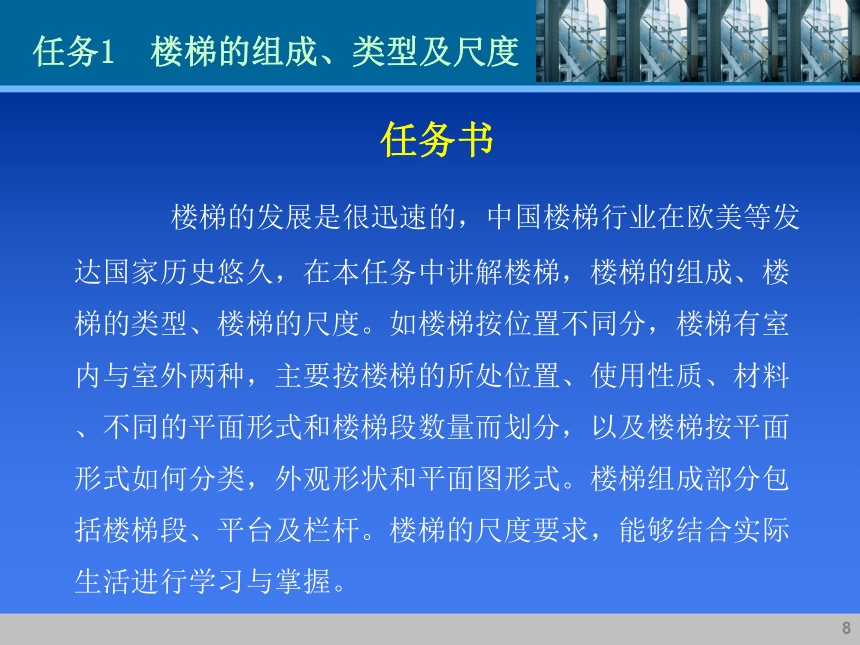

楼梯的发展是很迅速的，中国楼梯行业在欧美等发达国家历史悠久，在本任务中讲解楼梯，楼梯的组成、楼梯的类型、楼梯的尺度。如楼梯按位置不同分，楼梯有室内与室外两种，主要按楼梯的所处位置、使用性质、材料、不同的平面形式和楼梯段数量而划分，以及楼梯按平面形式如何分类，外观形状和平面图形式。楼梯组成部分包括楼梯段、平台及栏杆。楼梯的尺度要求，能够结合实际生活进行学习与掌握。
任务1 楼梯的组成、类型及尺度
8

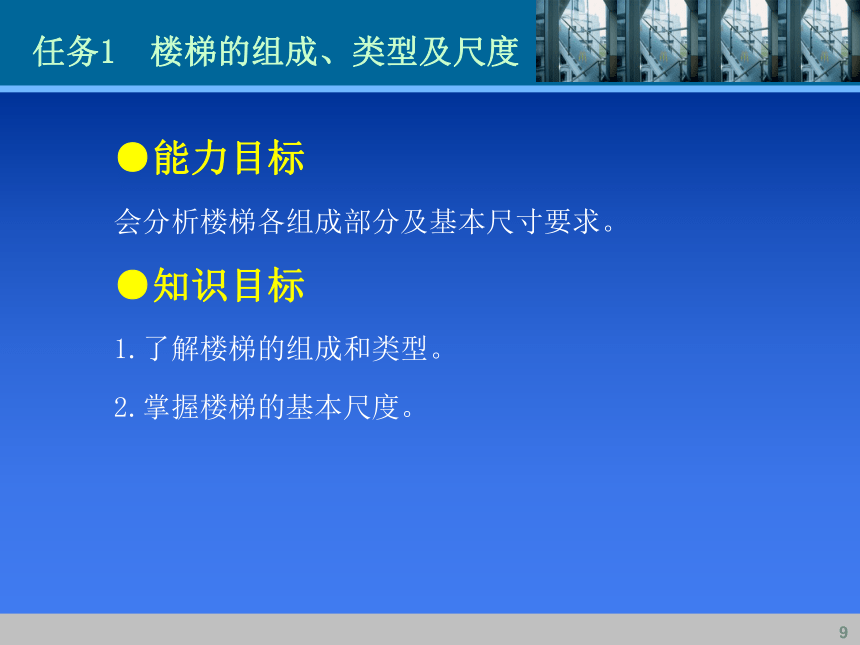

●能力目标
会分析楼梯各组成部分及基本尺寸要求。
●知识目标
1.了解楼梯的组成和类型。
2.掌握楼梯的基本尺度。

9
任务1 楼梯的组成、类型及尺度
10
任务1 楼梯的组成、类型及尺度

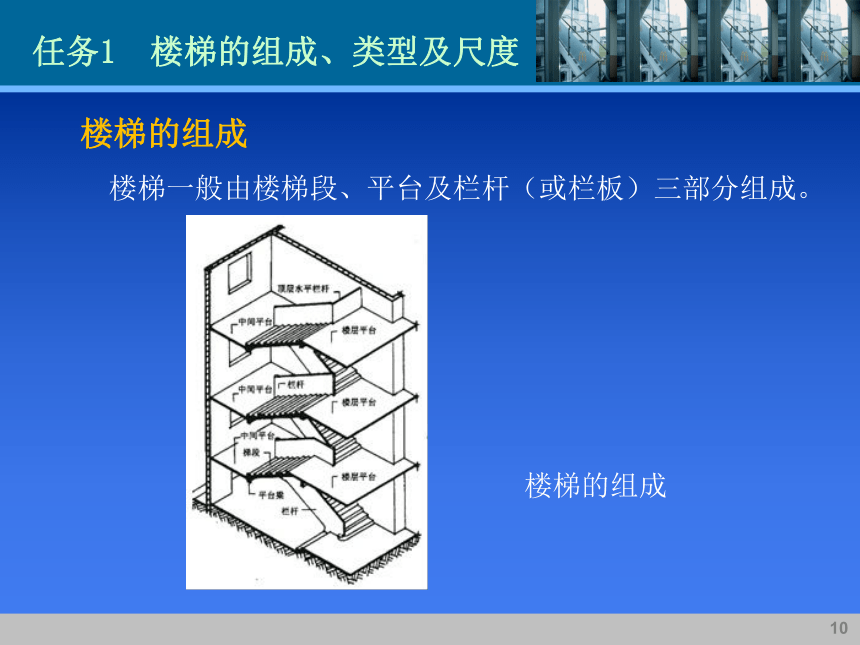

楼梯的组成
楼梯一般由楼梯段、平台及栏杆（或栏板）三部分组成。

楼梯的组成
11
任务1 楼梯的组成、类型及尺度

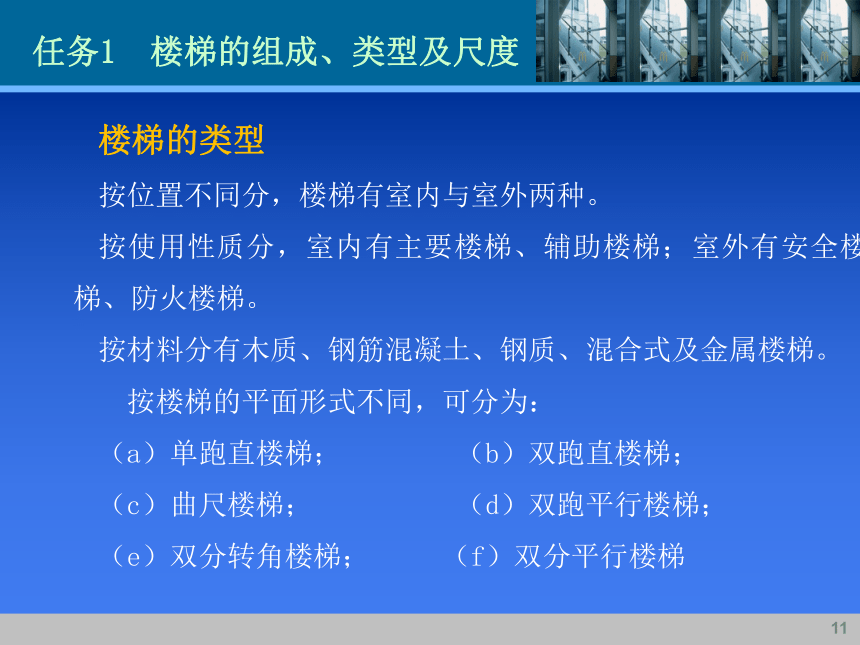

楼梯的类型
按位置不同分，楼梯有室内与室外两种。
按使用性质分，室内有主要楼梯、辅助楼梯；室外有安全楼梯、防火楼梯。
按材料分有木质、钢筋混凝土、钢质、混合式及金属楼梯。
按楼梯的平面形式不同，可分为：
（a）单跑直楼梯； （b）双跑直楼梯；
（c）曲尺楼梯； （d）双跑平行楼梯；
（e）双分转角楼梯； （f）双分平行楼梯
12
任务1 楼梯的组成、类型及尺度
楼梯的类型
（g）三跑楼梯； （h）三角形三跑楼梯；
（i）圆形楼梯； （j）中柱螺旋楼梯；
（k）无中柱螺旋楼梯；（l）单跑弧形楼梯；
（m）双跑弧形楼梯； （n）交叉楼梯；
（o）剪刀楼梯。

13
任务1 楼梯的组成、类型及尺度
楼梯段尺寸
梯段尺度分为梯段宽度和梯段长度。
各种交通设施的适用坡度

14
任务1 楼梯的组成、类型及尺度
平台宽度
平台宽度分为中间平台宽度D1和楼层平台宽度D2，对于平行和折行多跑等类型楼梯，其转向后的中间平台宽度应不小于梯段宽度，以保证通行与梯段同股数人流。
梯井宽度
所谓梯井，系指梯段之间形成的空挡，此空档从顶层到底层贯通。在平行多跑楼梯中，可无梯井，但为了梯段安装和平台转弯缓冲，可设梯井。为了安全，其宽度应小，以60～200mm为宜。当梯井宽≥500时应加防护措施。

15
任务1 楼梯的组成、类型及尺度
楼梯尺寸的确定
16
任务1 楼梯的组成、类型及尺度
楼梯栏杆扶手的高度
楼梯栏杆扶手的高度，指踏面前缘至扶手顶面的垂直距离。
楼梯净空高度
楼梯各部位的净空高度，应保证人流通行和家具搬运，一般要求不小于2000mm，梯段范围内净空高度宜大于2200mm。
任务2 钢筋混凝土楼梯
任务书
本任务为钢筋混凝土楼梯，混凝土楼梯形式是当今建筑的主要楼梯形式，包括现浇板式梯段、现浇梁板式楼梯段、预制装配梁承式钢筋混凝土楼梯、预制装配墙悬臂式钢筋混凝土楼梯，其中单梁式楼梯是近年来公共建筑中采用较多的一种结构形式。
17
●能力目标
能识读现浇混凝土楼梯和预制钢筋混凝土楼梯构造
●知识目标
掌握钢筋混凝土楼梯的分类。
18
任务2 钢筋混凝土楼梯
19
任务2 钢筋混凝土楼梯
现浇式钢筋混凝土楼梯，构造也有板式和梁板式之分。梯段水平投影长度不大于3m宜采用板式楼梯。梯段水平投影长度大于3m宜采用梁式楼梯。

现浇钢筋混凝土板式梯段
20
任务2 钢筋混凝土楼梯
现浇梁板式楼梯
当梯段较宽或楼梯负载较大时，采用板式梯段往往不经济，须增加梯段斜梁（简称梯梁）以承受板的荷载，并将荷载传给平台梁，这种梯段称梁板式梯段。
在梁板式结构中，单梁式楼梯是近年来公共建筑中采用较多的一种结构形式。这种楼梯的每个梯段由一根梯梁支承踏步。梯梁布置有两种方式：一种是单梁悬臂式楼梯，另一种是单梁挑板式楼梯。单梁楼梯受力复杂，梯梁不仅受弯，而且受扭。但这种楼梯外形轻巧、美观，常为建筑空间造型所采用。

21
任务2 钢筋混凝土楼梯
预制装配梁承式钢筋混凝土楼梯
钢筋混凝土楼梯具有坚固耐久、节约木材、防火性能好、可塑性强等优点，得到广泛应用。按其施工方式可分为预制装配式和现浇整体式。预制装配式有利于节约模板、提高施工速度，使用较为普通。

22
任务2 钢筋混凝土楼梯
(a)梁板式梯段； (b)板式梯段
预制装配梁承式楼梯

23
任务2 钢筋混凝土楼梯
踏步板断面形式
24
任务2 钢筋混凝土楼梯
预制梯段斜梁的形式
条板式梯段 　　　平台梁断面尺
25
任务2 钢筋混凝土楼梯
构件连接构造
（1）踏步板与梯斜梁连接
（2）梯斜梁或梯段板与平台梁连接
（3）梯斜梁或梯段板与梯基连接
预制装配墙承式钢筋混凝土楼梯
预制装配墙承式钢筋混凝土楼梯系指预制钢筋混凝土踏步板直接搁置在墙上的一种楼梯形式，其踏步板一般采用一字形、L形断面。
预制装配墙悬臂式钢筋混凝土楼梯
预制装配墙悬臂式钢筋混凝土楼梯系指预制钢筋混凝土踏步板一端嵌固于楼梯间侧墙上，另一端凌空悬挑的楼梯形式。
任务3 楼梯的细部构造
任务书
为防止行人在上下楼梯时滑跌，常在踏步近踏口处，用不同于面层的材料做出略高于踏面的防滑条，为方便行人行走的安全、便捷，在楼梯中设置栏板与扶手、扶手等，这些都属于楼梯的细部构造。
●能力目标
能识读楼梯细部构造。
●知识目标
掌握踏步的踏面、栏杆、栏板与扶手、扶手、楼梯的基础的构造特点。
任务3 楼梯的细部构造
任务3 楼梯的细部构造
踏步的踏面
楼梯踏步面层装修做法与楼层面层装修做法基本相同。但由于楼梯是一幢建筑中的主要交通疏散部件，其对人流的导向性要求高，装修用材标准应高于或至少不低于楼地面装修用材标准，使其在建筑中具有明显醒目的地位，引导人流。同时．由于楼梯人流量大，使用车高，在考虑踏步面层装修做法时应选择耐磨、美观、不起尘的 材料。

任务3 楼梯的细部构造
踏步的踏面
根据造价和装修标准的不同，常用的有水泥豆石面层、普通水磨石面层、彩色水磨石面层、缸砖面层、大理石面层、花岗石面层等，还可在面层上铺设地毯。
任务3 楼梯的细部构造
防滑处理实例
任务3 楼梯的细部构造
栏杆实例

任务3 楼梯的细部构造
(a)锚接 (b)焊接 (c)螺栓连接
栏杆与踏步的连接方式

任务3 楼梯的细部构造
栏板实例
混合式栏杆构造实例
任务3 楼梯的细部构造
扶手
楼梯扶手按材料分有木扶手、金属扶手、塑料扶手等，以构造分有漏空栏杆扶手、栏板扶手和靠墙扶手等。
楼梯的基础
楼梯的基础简称梯基。梯基的做法有两种：一是楼梯直接设砖、石或混凝土基础；另一种是楼梯支承在钢筋混凝土地基梁上。
任务3 楼梯的细部构造
梯基的构造

任务4 室外台阶与坡道
任务书
每当下雨时都会出现雨水从外面流进我们家中，让我们很苦恼，有了室外台阶排除了很多苦恼，本学习任务讲解民用建筑的台阶与坡道的形式、台阶构造、坡道构造。
●能力目标
能识读台阶构造、坡道构造。
●知识目标
掌握台阶与坡道的形式。

任务4 室外台阶与坡道
任务4 室外台阶与坡道
台阶与坡道的形式
台阶由踏步和平台组成。其形式有单面踏步式、三面踏步式等。台阶坡度较楼梯平缓，每级踏步高为100~150mm，踏面宽为300~400mm。当台阶高度超过1m 时，宜有护栏设施。
(a)三面踏步式；(b)单面踏步式；
（c）坡道式；(d)踏步坡道结合式
台阶与坡道的形式

任务4 室外台阶与坡道
台阶构造
台阶构造与地坪构造相似，由面层和结构层构成。结构层材料应采用抗冻、抗水性能好且质地坚实的材料，常见的台阶基础有就地砌造、勒脚挑出、桥式三种。
台阶踏步
台阶踏步有砖砌踏步、混凝土踏步、钢筋混凝土踏步、石踏步四种。

任务4 室外台阶与坡道
坡道构造
坡道材料常见的有混凝土或石块等，面层亦以水泥砂浆居多，对经常处于潮湿、坡度较陡或采用水磨石作面层的，在其表面必须作防滑处理。
任务5 楼梯图识读
任务书
目前多采用预制或现浇钢筋混凝土楼梯。楼梯由梯段(包括踏步和斜梁)、平台(包括平台板和平台梁)和栏板(或栏杆)等部分组成。楼梯的构造比较复杂，一般需另画详图，以表示楼梯的类型、结构形式、各部位尺寸及装修做法，是楼梯施工放样的主要依据。 楼梯详图反映了楼梯的布置形式、结构形式以及踏步、栏杆扶手、防滑条等详细构造、尺寸和装修做法。楼梯详图楼梯平面图、楼梯剖面图。
●能力目标
能识读楼梯平面图、楼梯剖面图和楼梯节点详图。
●知识目标
掌握正轴测投影图的分类。

任务5 楼梯图识读
任务5 楼梯图识读

楼梯详图的内容由楼梯平面图、楼梯剖面图和楼梯节点详图三部分构成。

楼梯平面图
（1）底层楼梯平面图
1）剖切位置 2）楼梯的走向及踏步的级数
3）轴线编号 4）尺寸和标高
5）剖面图的剖切位置 6）楼梯间的墙、门窗、构造柱等
7）详图索引符号
（2）标准层平面图
（3）顶层楼梯平面图
任务5 楼梯图识读

楼梯剖面图
假想用一个竖直剖切平面沿梯段的长度方向将楼梯间从上至下剖开，然后往另一梯段方向投影所得的剖面图称为楼梯剖面图。表示楼梯剖面图的剖切位置的剖切符号应在底层楼梯平面图中画出。
楼梯剖面图能清楚的表明楼梯梯段的结构形式、踏步的踏面宽、踢面高、级数以及楼地面、楼梯平台、墙身、栏杆、栏板等构造作法及其相对位置。

任务5 楼梯图识读
楼梯节点详图
在楼梯平面图和剖面图中没有表示清楚的踏步做法、栏杆栏板及扶手做法、梯段端点等的做法等常用较大的比例另画出详图。
踏步详图主要表明踏步的截面形状、大小、材料以及面层的做法；栏板与扶手详图主要表明栏板及扶手的型式、大小、所用材料及其与踏步的连接等情况
