单元二 建筑结构施工图识读
0
1
单元描述
知识目标
技能目标
1
2
3

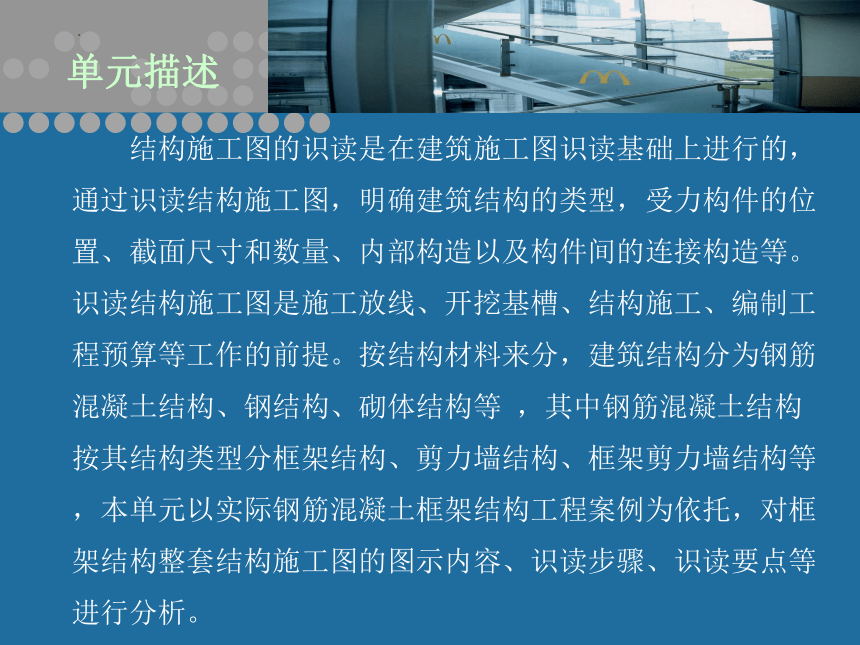

结构施工图的识读是在建筑施工图识读基础上进行的，通过识读结构施工图，明确建筑结构的类型，受力构件的位置、截面尺寸和数量、内部构造以及构件间的连接构造等。识读结构施工图是施工放线、开挖基槽、结构施工、编制工程预算等工作的前提。按结构材料来分，建筑结构分为钢筋混凝土结构、钢结构、砌体结构等 ，其中钢筋混凝土结构按其结构类型分框架结构、剪力墙结构、框架剪力墙结构等，本单元以实际钢筋混凝土框架结构工程案例为依托，对框架结构整套结构施工图的图示内容、识读步骤、识读要点等进行分析。
单元描述

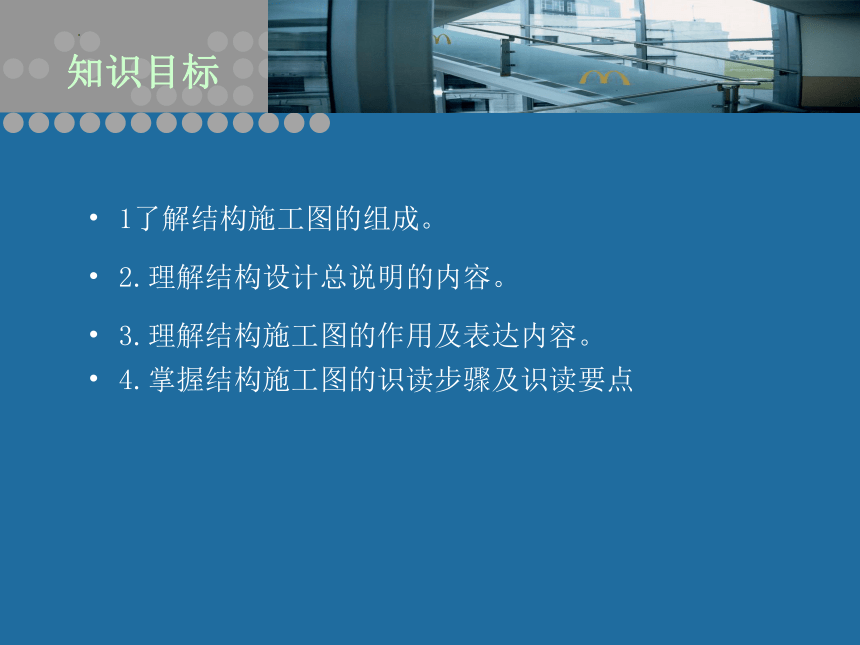

1了解结构施工图的组成。
2.理解结构设计总说明的内容。
3.理解结构施工图的作用及表达内容。
4.掌握结构施工图的识读步骤及识读要点
知识目标

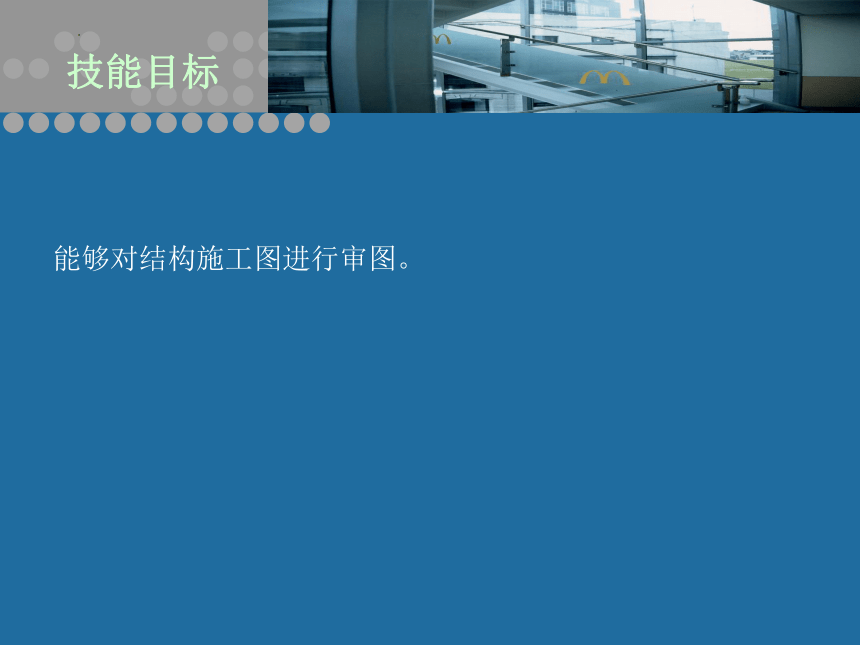

能够对结构施工图进行审图。
技能目标
5
工作任务1
工作任务2
基础施工图识读
结构设计总说明识读
工作任务3
主体结构施工图识读
任务书
结构设计总说明是对建筑物的结构形式和结构构造要求等的总体概述，在结构施工图中占有重要地位，排在结构施工图的最前面。
任务1 结构设计总说明识读
6

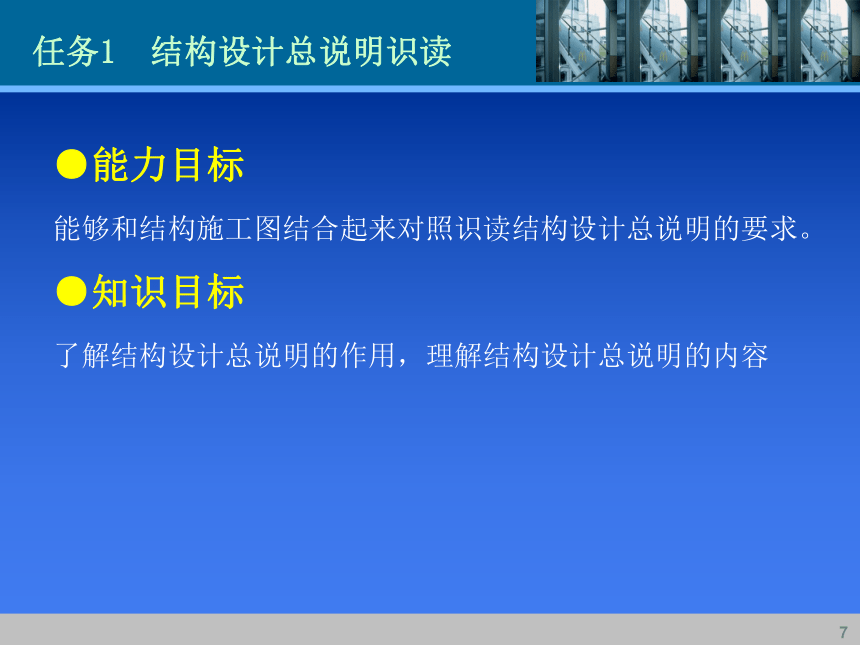

●能力目标
能够和结构施工图结合起来对照识读结构设计总说明的要求。
●知识目标
了解结构设计总说明的作用，理解结构设计总说明的内容
7
任务1 结构设计总说明识读

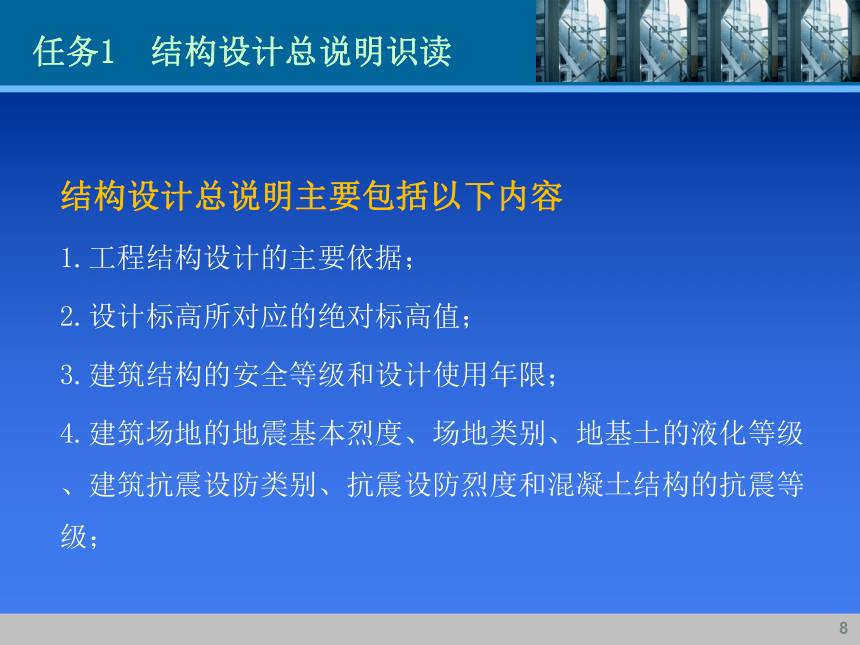

结构设计总说明主要包括以下内容
1.工程结构设计的主要依据；
2.设计标高所对应的绝对标高值；
3.建筑结构的安全等级和设计使用年限；
4.建筑场地的地震基本烈度、场地类别、地基土的液化等级、建筑抗震设防类别、抗震设防烈度和混凝土结构的抗震等级；
8
任务1 结构设计总说明识读

结构设计总说明主要包括以下内容
5.主体结构的形式、材料、受力钢筋保护层厚度、钢筋的锚固长度、搭接长度及接长方法；
6.结构抗震构造做法及要求；
7.施工应遵循的施工规范和注意事项。
8.注明所选用平法标准图的图集号（如03G101-1），以免图集升版后在施工中用错版本。

9
任务1 结构设计总说明识读
任务2 基础施工图识读
任务书
一般来说，房屋标高±0.000以下的构造部分均属于基础工程，根据基础工程施工需要所绘制的图纸称为基础施工图。基础图是表达基础结构布置及详细构造的图样。
10
●能力目标
能够区分基础的类型，基础的材料，能够识读基础的外形轮廓尺寸，基底标高，基础埋深及基础的细部尺寸。

●知识目标
正确识读基础平面布置图和基础详图。
11
任务2 基础施工图识读
基础图的形成
基础图是表达基础结构布置及详细构造的图样。它包括基础平面图和基础详图。
基础平面图是将剖切后裸露出的基础向水平投影面作投影而得到的剖面图。
基础详图，是将基础垂直切开所得到的断面图（对独立基础，有时还附一单个基础的平面详图）。

12
任务2 基础施工图识读
基础平面图
基础平面图主要表达基础的平面布局及位置。因此只需绘出基础墙、柱及基底平面轮廓及尺寸即可。除此之外其他细部（如条形基础的大放脚、独立基础的锥形轮廓线等），都不必反映在基础平面图中。
基础详图
基础详图主要表达基础的形状、尺寸、材料、构造及基础的埋置深度等。

13
任务2 基础施工图识读
任务3 主体结构施工图识读
任务书
相对于基础工程，主体工程是指房屋在基础以上的部分。建筑物的主体结构形式多种多样。按建筑材料的不同分为砌体结构、钢筋混凝土结构、钢结构等。钢筋混凝土结构是目前应用最多的建筑结构。混凝土结构主体结构的柱、梁、剪力墙等构件大都采用采用整体表达方法绘制结构平面图，把结构构件的尺寸和配筋直接表达在构件的平面布置图上，结合标准构造详图，构成一套结构设计施工图，图纸表达直观，便于识读。
●能力目标
能够根据图纸判断构件的定位、配筋、截面尺寸、构造要求等信息，能领会设计意图，按图施工。
●知识目标
1.熟悉梁、柱、板的平法制图规则。
2.理解梁、板、柱的平法施工图的表达内容。
3. 掌握平面施工图的识读步骤及识读要点。
任务3 主体结构施工图识读

梁平法施工图——平面注写方式
（1）集中标注
（2）原位标注
梁平法施工图——截面注写方式
是将断面号直接画在平面梁配筋图上，断面详图画在本图或其他图上。截面注写方式既可以单独使用，也可与平面注写方式结合使用。
任务3 主体结构施工图识读
梁平法施工图表达的主要内容
1.轴线网。
2.各构件的布置。
3.梁的编号、断面尺寸、梁上部通长钢筋、箍筋、主梁附加横向钢筋、梁面相对标高等。
4．楼、电梯间位置。
5．断面剖切符号或索引符号。
6．构件及节点详图和必要的文字说明。
7．按规定注明各结构层的顶面标高及相应的结构层号。
任务3 主体结构施工图识读
柱的平法施工图——截面注写方式
在柱平面布置图上，分别在不同编号的柱中各选一截面，在其原位上以一定比例放大绘制柱截面配筋图，注写柱编号、截面尺寸b×h、角筋或全部纵筋、箍筋的级别、直径及加密区与非加密区的间距。同时，在柱截面配筋图上尚应标注柱截面与轴线关系。
任务3 主体结构施工图识读
柱的平法施工图——列表注写方式
列表注写方式，就是在柱平面布置图上，分别在不同编号的柱中各选择一个(有时需几个)截面，标注柱的几何参数代号；另在柱表中注写柱号、柱段起止标高、几何尺寸与配筋具体数值；同时配以各种柱截面形状及其箍筋类型图。
任务3 主体结构施工图识读
传统现浇板的施工图
（1）轴线网：轴线编号、轴线尺寸及总尺寸等。
（2）现浇板厚、楼面标高、钢筋的配置情况。
（3）必要的说明和详图。如雨篷梁、圈梁等详图。
任务3 主体结构施工图识读
