单元四 剖面图与断面图
0
1
单元描述
知识目标
技能目标
1
2
3

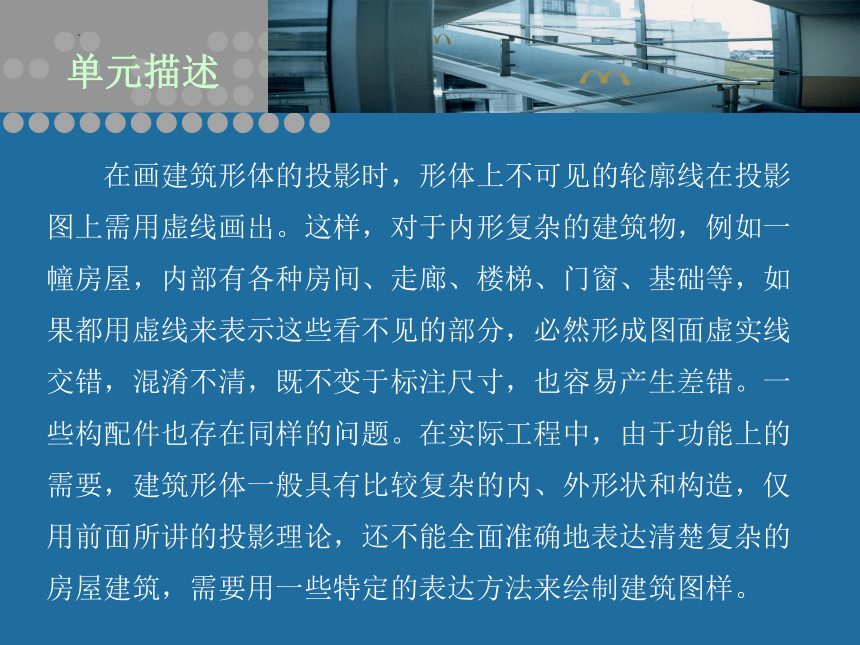

在画建筑形体的投影时，形体上不可见的轮廓线在投影图上需用虚线画出。这样，对于内形复杂的建筑物，例如一幢房屋，内部有各种房间、走廊、楼梯、门窗、基础等，如果都用虚线来表示这些看不见的部分，必然形成图面虚实线交错，混淆不清，既不变于标注尺寸，也容易产生差错。一些构配件也存在同样的问题。在实际工程中，由于功能上的需要，建筑形体一般具有比较复杂的内、外形状和构造，仅用前面所讲的投影理论，还不能全面准确地表达清楚复杂的房屋建筑，需要用一些特定的表达方法来绘制建筑图样。
单元描述

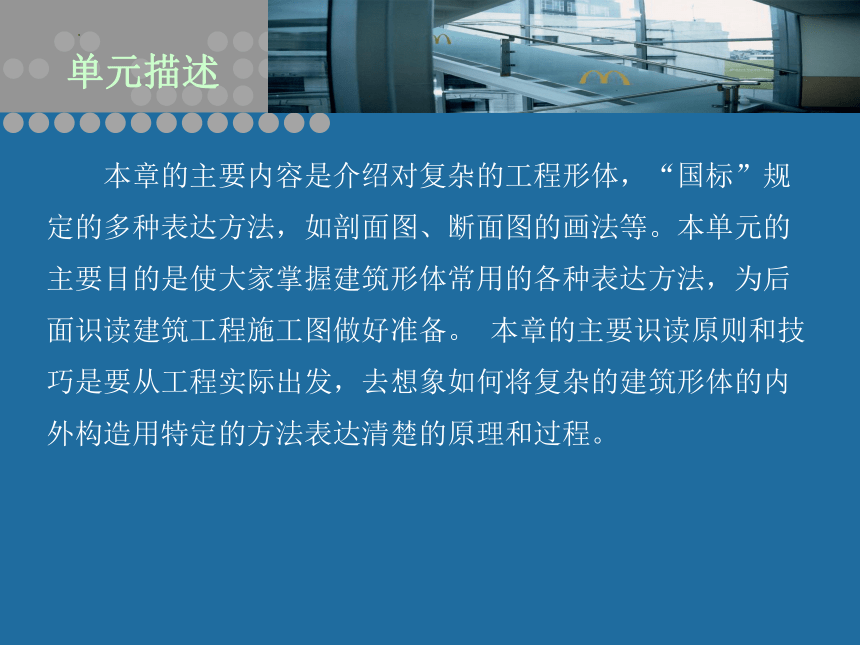

本章的主要内容是介绍对复杂的工程形体，“国标”规定的多种表达方法，如剖面图、断面图的画法等。本单元的主要目的是使大家掌握建筑形体常用的各种表达方法，为后面识读建筑工程施工图做好准备。 本章的主要识读原则和技巧是要从工程实际出发，去想象如何将复杂的建筑形体的内外构造用特定的方法表达清楚的原理和过程。
单元描述

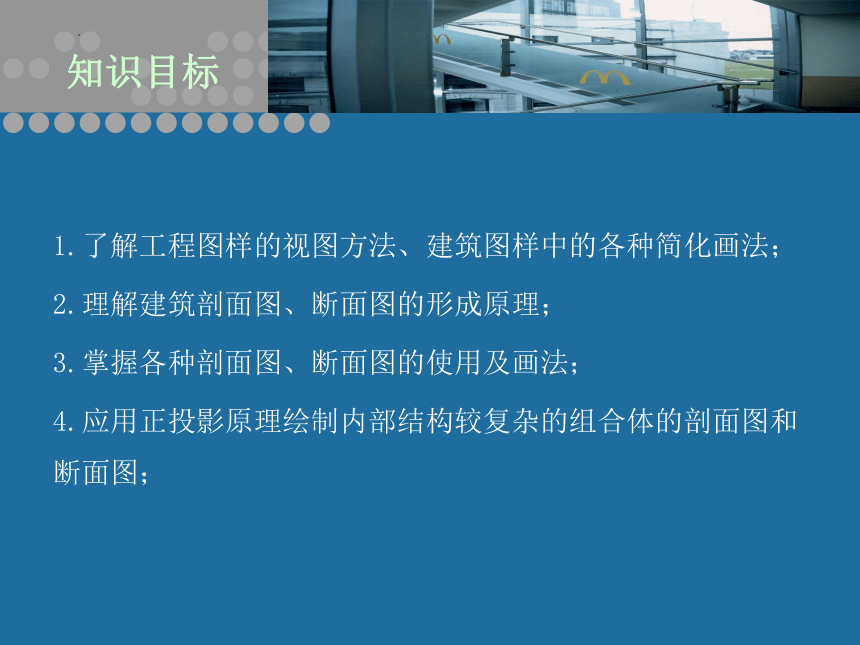

1.了解工程图样的视图方法、建筑图样中的各种简化画法；
2.理解建筑剖面图、断面图的形成原理；
3.掌握各种剖面图、断面图的使用及画法；
4.应用正投影原理绘制内部结构较复杂的组合体的剖面图和断面图；
知识目标

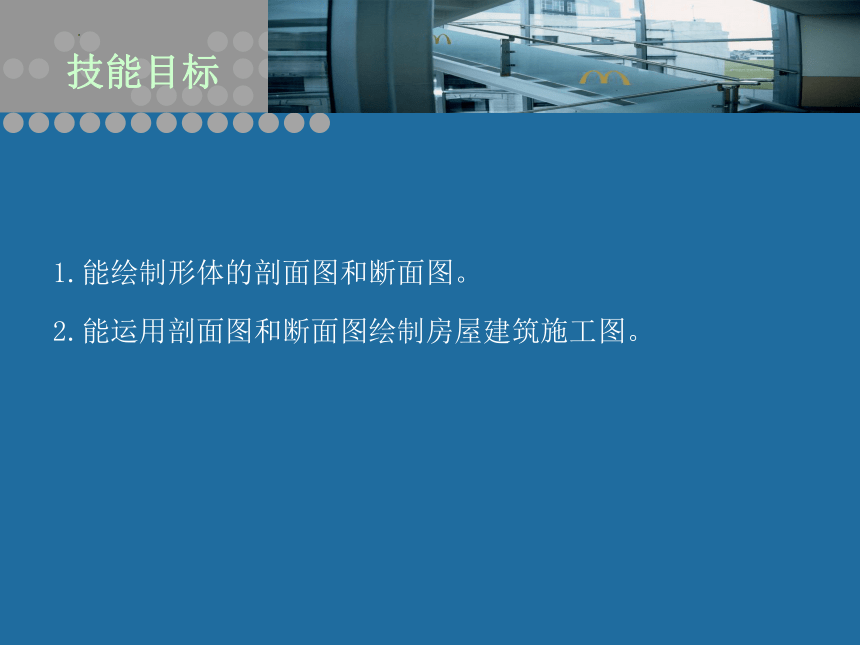

1.能绘制形体的剖面图和断面图。
2.能运用剖面图和断面图绘制房屋建筑施工图。

技能目标
6
工作任务1
工作任务2
断面图
剖面图
任务书
生活中有很多不为人知的事，就如一间我们的从未去过的房屋，如果让你猜房屋里的结构，你知道吗？可是学习本节后你将会很简单的形容你自己出脑海里的房屋，学习本节应该掌握：剖面图的基本概念、剖面图的种类、剖面图的标注。
。
任务1 剖面图
7
任务书
本单元的主要目的是使大家掌握建筑形体常用的各种表达方法，为后面识读建筑工程施工图做好准备。 学生在学习本节应该重点掌握：剖面图、断面图的基本概念、剖面图、断面图的画法规定、任务练习、结合图纸进行案例讲解工程图样。本学习任务可以沿着下列图线进行学习
任务1 剖面图
8
●能力目标
会绘制剖面图并标注尺寸。
●知识目标
熟悉剖面图的基本概念和种类。
9
任务1 剖面图
在画形体投影图时，形体上不可见的轮廓线在投影图上需用虚线画出。
剖面图的种类
1、全剖面图
2、半剖面图
3、局部剖面
4、阶梯剖面图
10
任务1 剖面图
剖视图的画法
1.剖切符号。在剖视图中，用粗短画表示建筑形体的剖切方法，用以指示剖切面的位置，并用箭头表示投影方向。
2.剖视图.。“假想”剖开投影后，所有可见的线均画出，不能遗漏。
3.画剖面线。位置:剖切平面与机件的接触部分(断面)画法:剖面线应以适当角度的细实线绘制，最好为45°斜线，剖面线方向与间距必须一致。
4.剖视图的配置与标注。剖视图名称用”X－X“表示。
11
任务1 剖面图
剖面图的标注三要素
（1）剖切位置线：粗实线绘制长为6～10mm
（2）投射方向线：粗实线绘制长为4～6mm
（3）编号：用阿拉伯数字，按顺序由左至右、由下至上连续编排，并注在投射方向线的端部。

12
任务1 剖面图
剖面图标注示例
13
任务1 剖面图
材料图例
任务2 断面图
任务书
断面图与剖面图基本是一样的，没有什么特别大的区别。只不过断面图比较标准的分为：横断位，失状位，冠状位。因此在本节学习中应该掌握：断面的形成、标注、剖面图与断面图的区别、断面图的种类。
14
●能力目标
会绘制断面图并标注尺寸。
●知识目标
熟悉断面图的基本概念和种类。

15
任务2 断面图
断面的形成
假想用剖切平面将形体切开，仅画出剖切平面与形体接触部分即断面的形状，所得到的图形称为断面图，简称断面。
断面图常常用于表达建筑工程中梁、板、柱的某一部位的断面真形，也用于表达建筑形体的内部形状。
16
任务2 断面图
剖面图与断面图的区别
1、绘图范围不同 2、剖切符号的标注不同。
3、剖切平面不同。
断面图的种类
1.移出断面：断面图画在形体投影图的外面。
2.重合断面：按照于原图样相同的比例绘制，旋转90度后重叠在原图样上。当断面不多且断面图形并不复杂时，可以采用重合断面
17
任务2 断面图
