单元一 制图的基本知识
0
1
单元描述
知识目标
技能目标
1
2
3
工程图样是现代化工业生产中必不可少的技术资料，每个工程技术人员均应熟悉和掌握有关制图的基本知识和技能。掌握建筑制图标准中关于图纸、图线、字体、比例、符号、尺寸标注的基本规定。并依据绘图标准中规定的方法，正确识读基本图形。
单元描述

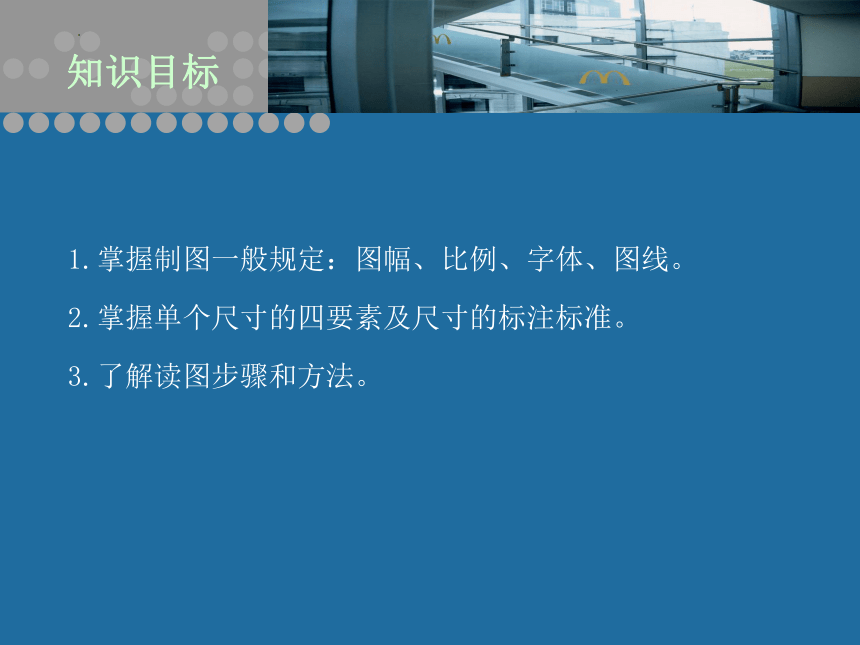

1.掌握制图一般规定：图幅、比例、字体、图线。
2.掌握单个尺寸的四要素及尺寸的标注标准。
3.了解读图步骤和方法。
知识目标

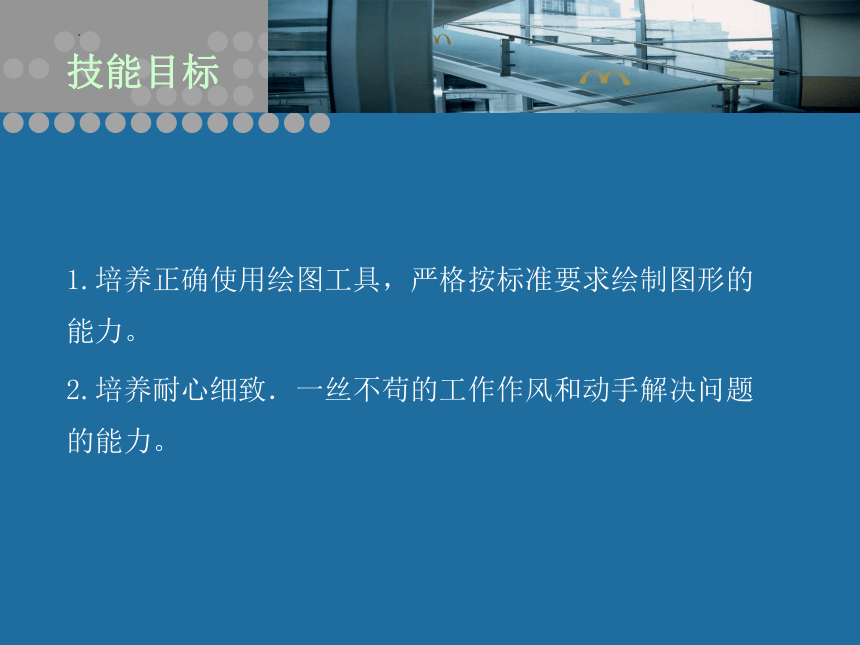

1.培养正确使用绘图工具，严格按标准要求绘制图形的能力。
2.培养耐心细致．一丝不苟的工作作风和动手解决问题的能力。
技能目标
5
工作任务1
工作任务2
制图工具和绘图技巧
国家建筑制图标准的一般规定
任务书

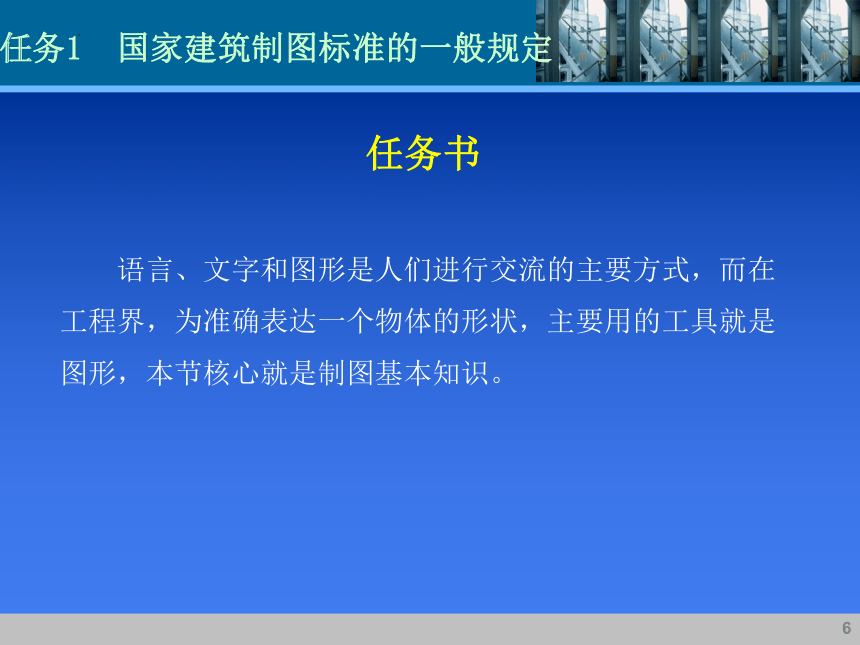

语言、文字和图形是人们进行交流的主要方式，而在工程界，为准确表达一个物体的形状，主要用的工具就是图形，本节核心就是制图基本知识。
任务1 国家建筑制图标准的一般规定
6

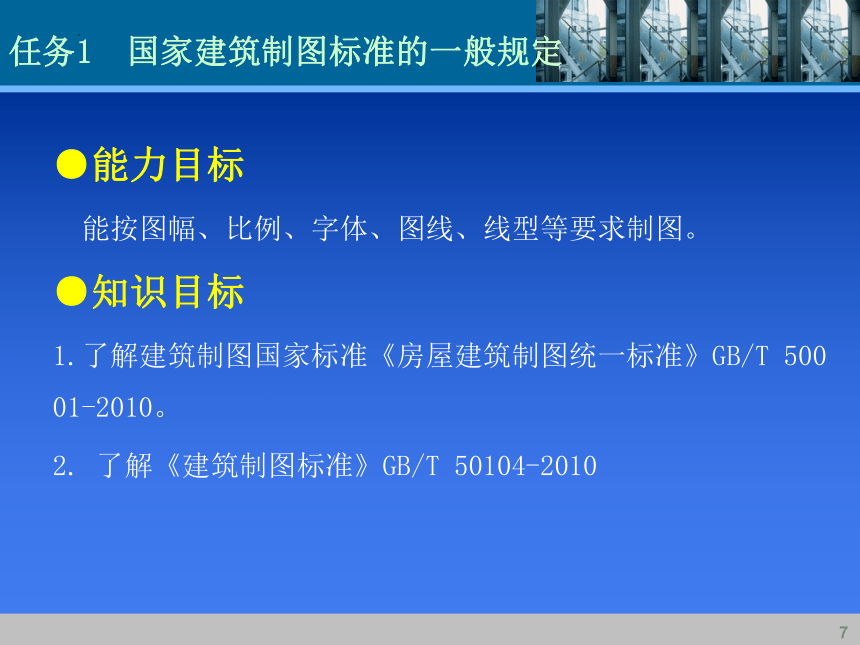

●能力目标
能按图幅、比例、字体、图线、线型等要求制图。
●知识目标
1.了解建筑制图国家标准《房屋建筑制图统一标准》GB/T 50001-2010。
2. 了解《建筑制图标准》GB/T 50104-2010
7
任务1 国家建筑制图标准的一般规定

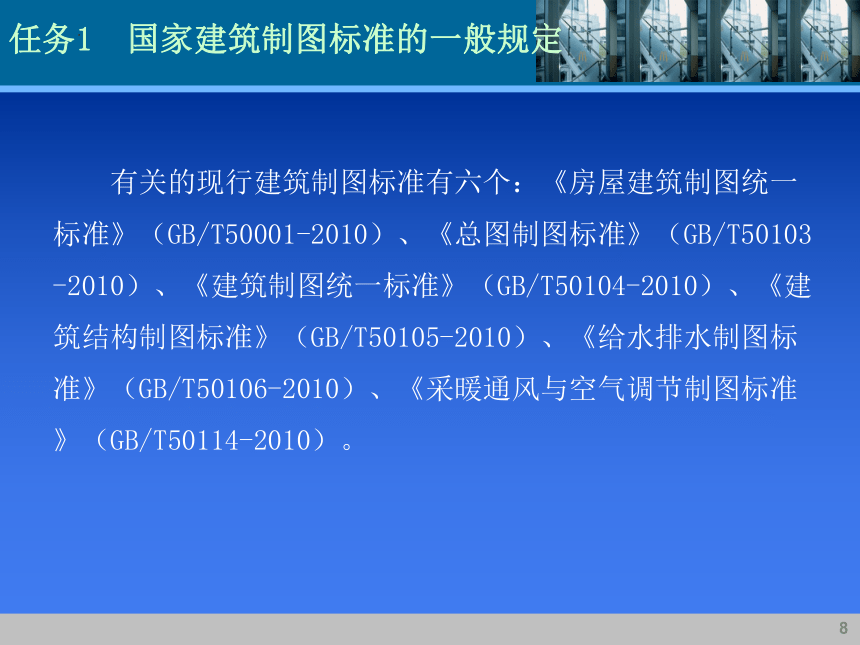

有关的现行建筑制图标准有六个：《房屋建筑制图统一标准》（GB/T50001-2010）、《总图制图标准》（GB/T50103-2010）、《建筑制图统一标准》（GB/T50104-2010）、《建筑结构制图标准》（GB/T50105-2010）、《给水排水制图标准》（GB/T50106-2010）、《采暖通风与空气调节制图标准》（GB/T50114-2010）。
8
任务1 国家建筑制图标准的一般规定

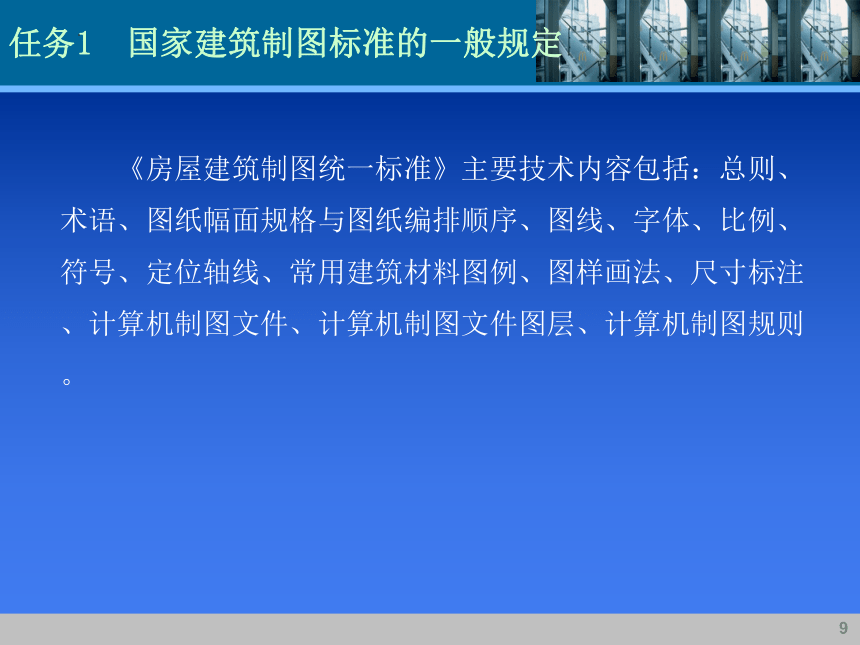

《房屋建筑制图统一标准》主要技术内容包括：总则、术语、图纸幅面规格与图纸编排顺序、图线、字体、比例、符号、定位轴线、常用建筑材料图例、图样画法、尺寸标注、计算机制图文件、计算机制图文件图层、计算机制图规则。
9
任务1 国家建筑制图标准的一般规定

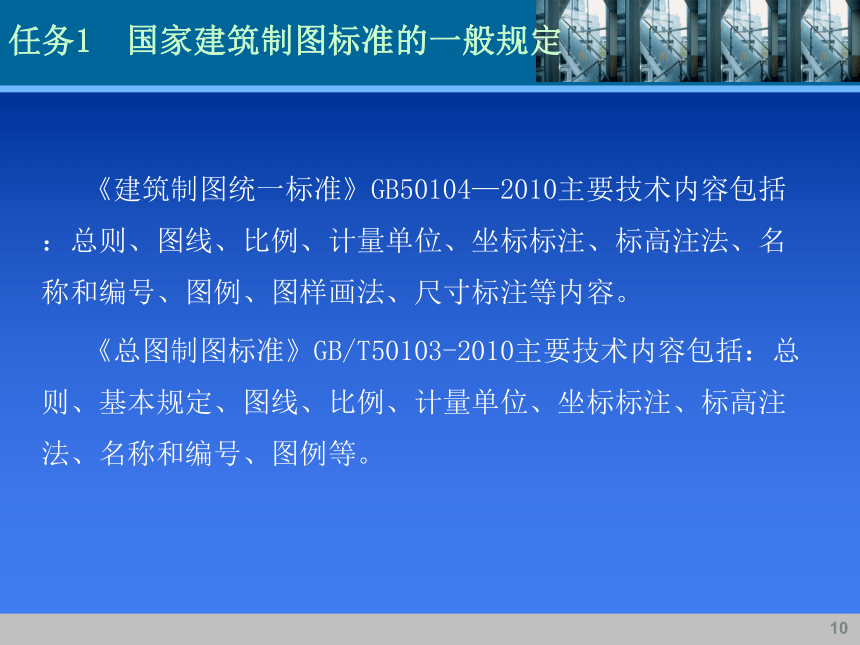

《建筑制图统一标准》GB50104—2010主要技术内容包括：总则、图线、比例、计量单位、坐标标注、标高注法、名称和编号、图例、图样画法、尺寸标注等内容。
《总图制图标准》GB/T50103-2010主要技术内容包括：总则、基本规定、图线、比例、计量单位、坐标标注、标高注法、名称和编号、图例等。
10
任务1 国家建筑制图标准的一般规定
图纸幅面
图纸幅面是指图纸宽度与长度组成的大小。为了方便图样的绘制、使用和管理，图样均应绘制在标准的图纸幅面上。应优先选用表1-1所规定的基本幅面尺寸（b为图纸短边，l为长边，而且l= b，有（A0、A1、A2、A3、A4五种常用幅面）
11
任务1 国家建筑制图标准的一般规定
12
任务1 国家建筑制图标准的一般规定
13
任务1 国家建筑制图标准的一般规定
留装订边的图框格式
14
任务1 国家建筑制图标准的一般规定
不留装订边的图框格式
15
任务1 国家建筑制图标准的一般规定
标题栏
国家标准规定，每张图纸的右下角都必须有标题栏，用以说明图样的名称、图号、零件材料、设计单位及有关人员的签名等内容，它一般包含标题栏、图框线、幅面线、装订边线和对中标志。
16
任务1 国家建筑制图标准的一般规定
制图作业的标题栏格式
17
任务1 国家建筑制图标准的一般规定
图线
画在图纸上的各种型式的线条统称图线。在国家标准GB 50104-2010，GB/T50001-2010和GB/T 17450-1998规定了技术制图所用图线的名称、型式、应用和画法规则。
18
任务1 国家建筑制图标准的一般规定
图线类型
国家标准GB/T 50001和GB/T 50104的规定，房屋建筑制图用了粗实线、粗虚线、粗点划线、中实线、中虚线、中点划线、细实线、细虚线、细点划线等九种图线。

19
任务1 国家建筑制图标准的一般规定
其他规定
1.相互平行的图例线，其净间隙或线中间隙不宜小于0.2mm。2.虚线以及各种点画线相交时应恰当地相关于画，而不应相交于点或间隔。
3.当两种或两种以上图线重叠时，应按以下顺序优先画出所需的图线：粗实线--细虚线--细点画线--双点画线。
20
任务1 国家建筑制图标准的一般规定
其他规定
4.点画线应相交于线段处，而不是短画或间隙处，点画线应超出轮廓线5-7mm。虚线直接在实线延长线上相接时，虚线与实线在相接处应留出间隙。
5.图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字的清晰。

21
任务1 国家建筑制图标准的一般规定
字体
图样及说明中的汉字，宜采用长仿宋体（矢量字体）或黑体，同一图纸字体种类不应超过两种。
图样及说明中的拉丁字母、阿拉伯数字与罗马数字，宜采用单线简体或ROMAN字体。拉丁字母、阿拉伯数字与罗马数字的书写规则。

22
任务1 国家建筑制图标准的一般规定
比例
图样的比例是指图形要素的线性尺寸与实物相应要素的线性尺寸之比。比例的符号为“：”，比例应以阿拉伯数字表示。 比例宜注写在图名的右侧，字的基准线应取平；比例的字高宜比图名的字高小一号或二号。
平面图 1：100 ⑥ 1：20
23
任务1 国家建筑制图标准的一般规定
尺寸四要素
尺寸界线、尺寸线、尺寸起止符号和尺寸数字
24
任务1 国家建筑制图标准的一般规定
尺寸数字的读数方向
25
任务1 国家建筑制图标准的一般规定
尺寸数字的注写位置
剖切符号
剖视的剖切符号 断面的剖切符号

(a) (b) (c)
26
任务1 国家建筑制图标准的一般规定
引出线
(a)地坪引出线标注 (b) 屋顶引出线标注 c)墙体引出线标注
27
任务1 国家建筑制图标准的一般规定
多层构造引出线
对称符号 连接符号 指北针
28
任务1 国家建筑制图标准的一般规定
标高符号
任务2 制图工具和绘图技能
任务书
绘图是识图进一步体现，通过绘制平面几何图形反映了现实生活中的基本图形世界。绘图工具是认识和描述生活空间的重要工具，如三角板、丁字尺、图板、铅笔、圆规、分规、铅笔、模板等的使用方法和绘图步骤及注意事项。
29
●能力目标
会使用绘图工具及仪器。
●知识目标
1.了解国家建筑制图标准的一般规定。
2.几何绘图的绘图方法与步骤。
30
任务2 制图工具和绘图技能
绘图工具及仪器的使用
图样绘制的质量好坏很大程度上取决于其能否正确使用绘图工具和仪器。因此，要能够正确掌握几种常用的绘图工具和仪器、用品以及它们的使用方法。

31
任务2 制图工具和绘图技能
图板及丁字尺
32
任务2 制图工具和绘图技能
丁字尺的使用方法
33
任务2 制图工具和绘图技能
三角板与丁字尺配合画斜线
34
任务2 制图工具和绘图技能
铅笔的使用
35
任务2 制图工具和绘图技能
圆规的用法
36
任务2 制图工具和绘图技能
分规及其使用方法
37
任务2 制图工具和绘图技能
五等分线段AB
38
任务2 制图工具和绘图技能
绘图步骤
（1）准备工作
（2）．画底稿
（3）．用铅笔加深
（4）．注意事项
a) b) c)
分两平行线AB和CD之间的距离为五等分
39
任务2 制图工具和绘图技能
a) b) c)
角的二等分
40
任务2 制图工具和绘图技能
用圆弧连接两直线
41
任务2 制图工具和绘图技能
