单元四 工业厂房建筑施工图
0
1

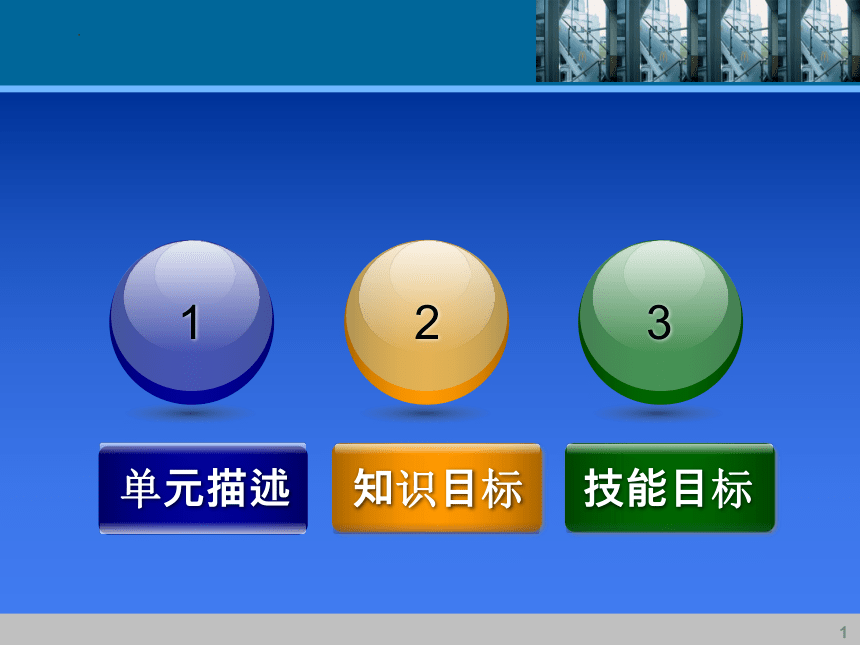

单元描述
知识目标
技能目标
1
2
3

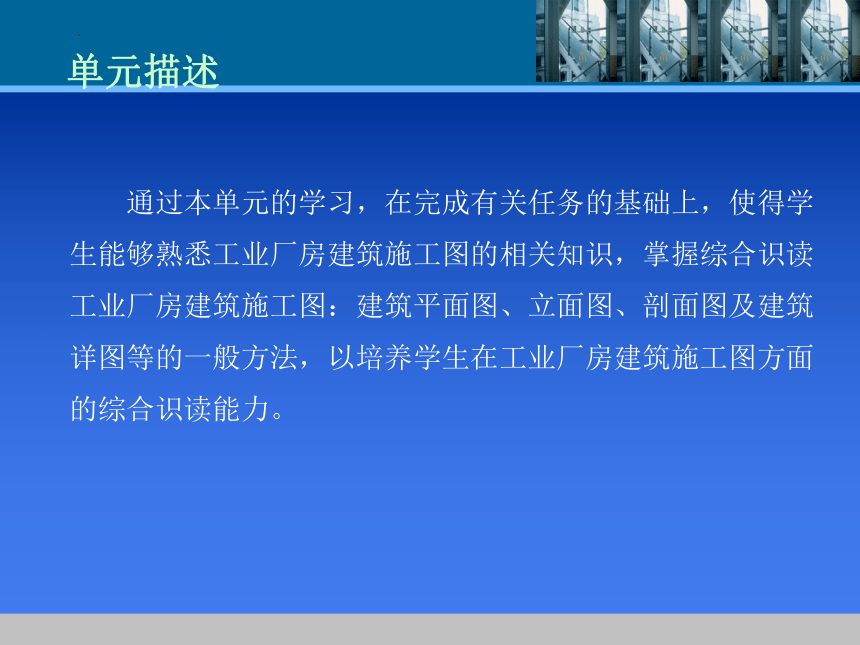

通过本单元的学习，在完成有关任务的基础上，使得学生能够熟悉工业厂房建筑施工图的相关知识，掌握综合识读工业厂房建筑施工图：建筑平面图、立面图、剖面图及建筑详图等的一般方法，以培养学生在工业厂房建筑施工图方面的综合识读能力。
单元描述

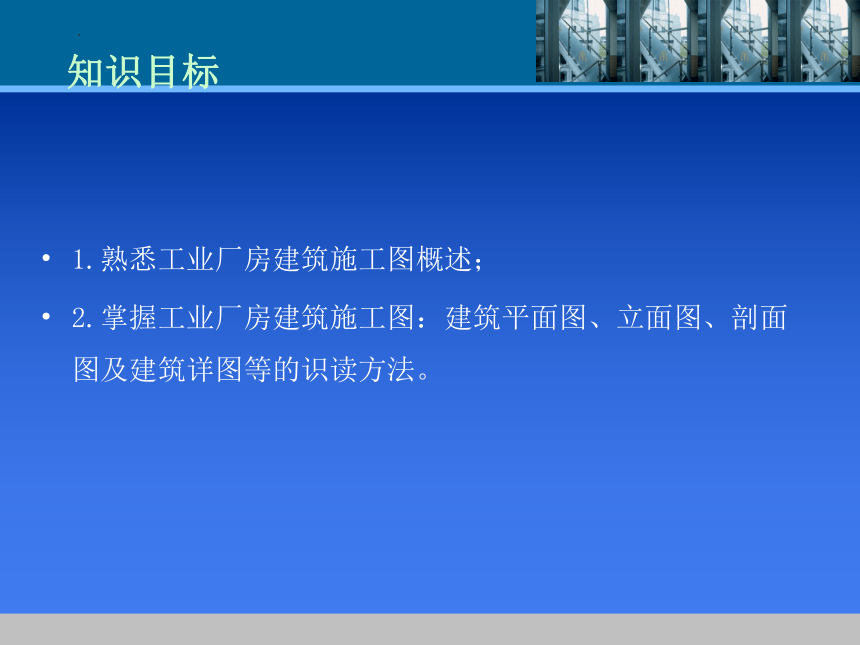

1.熟悉工业厂房建筑施工图概述；
2.掌握工业厂房建筑施工图：建筑平面图、立面图、剖面图及建筑详图等的识读方法。
知识目标
能识读工业厂房的建筑平面图、立面图、剖面图以及建筑详图等建筑施工图。
技能目标
5

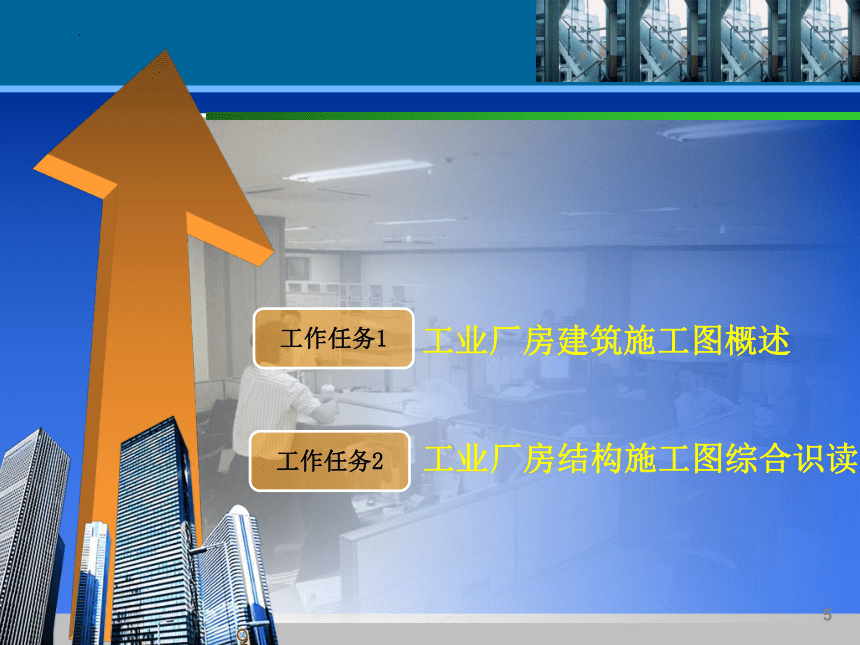

工作任务1
工业厂房建筑施工图概述
工作任务2
工业厂房结构施工图综合识读

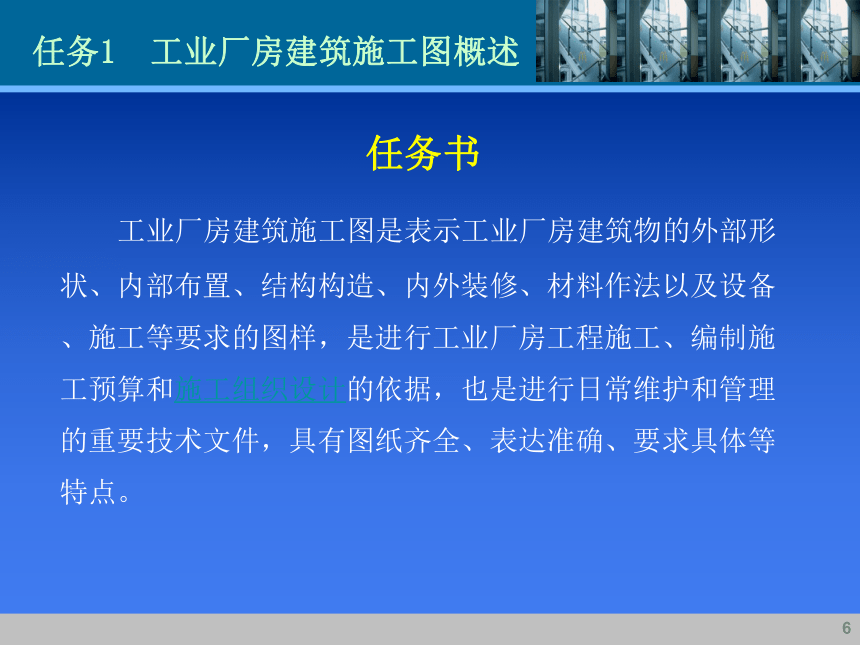

任务书
工业厂房建筑施工图是表示工业厂房建筑物的外部形状、内部布置、结构构造、内外装修、材料作法以及设备、施工等要求的图样，是进行工业厂房工程施工、编制施工预算和施工组织设计的依据，也是进行日常维护和管理的重要技术文件，具有图纸齐全、表达准确、要求具体等特点。
任务1 工业厂房建筑施工图概述
6

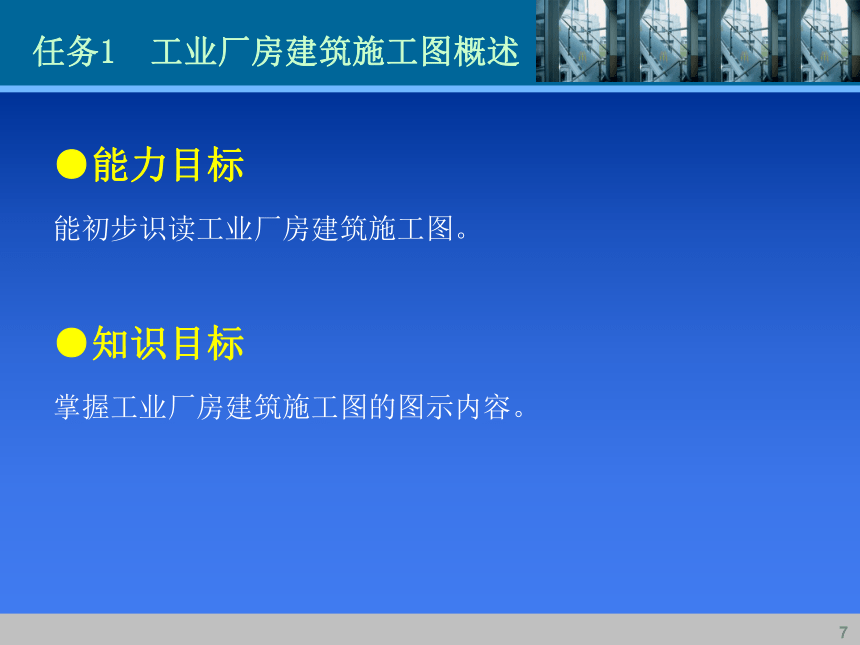

●能力目标
能初步识读工业厂房建筑施工图。
●知识目标
掌握工业厂房建筑施工图的图示内容。
7
任务1 工业厂房建筑施工图概述
8
任务1 工业厂房建筑施工图概述

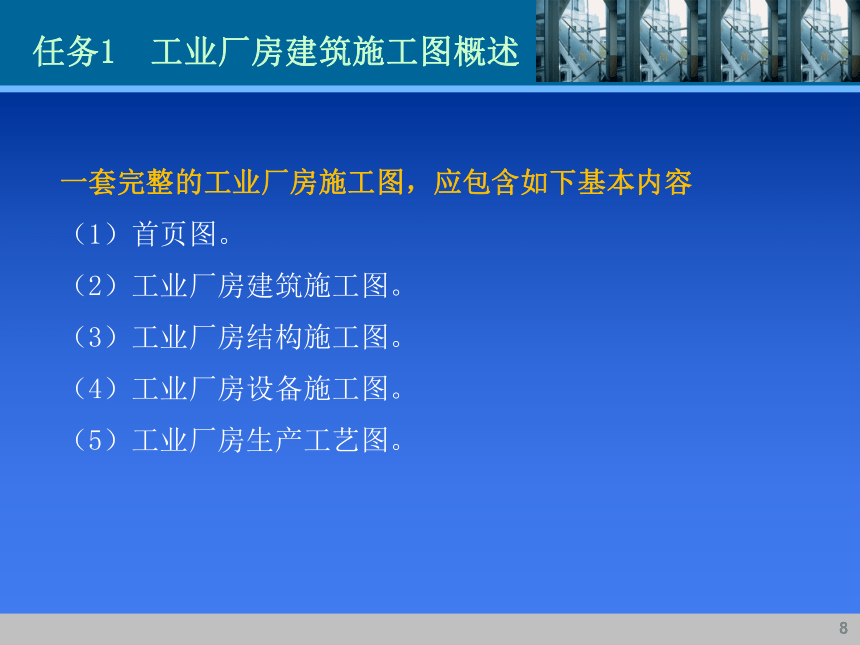

一套完整的工业厂房施工图，应包含如下基本内容
（1）首页图。
（2）工业厂房建筑施工图。
（3）工业厂房结构施工图。
（4）工业厂房设备施工图。
（5）工业厂房生产工艺图。
9
任务1 工业厂房建筑施工图概述

工业厂房建筑施工图的绘制要求
（1）工业厂房建筑施工图中平面图、立面图和剖面图是全局性图纸，因其体积较大，所以常采用缩小比例绘制。一般性厂房建筑采用1:100的比例绘制；体积特别大的厂房建筑，也可采用1:200的比例。
（2）在工业厂房建筑施工图的平面图、立面图和剖面图中无法将细部做法表示清楚时，应该选用合适的标准图集或另外绘制详图。
10
任务1 工业厂房建筑施工图概述

工业厂房建筑施工图的绘制要求
（3）剖面图绘制时，首先结合工业厂房平面图找到剖切位置，对应平面图和剖面图的相互关系，建立起厂房的空间概念；其次，结合建筑设计说明等标明厂房内部相关部分的做法。室内外地面用一单线表示，地面以下部分一般不需要画出。当楼板构造层次及做法较为简单时，可直接在剖面图中注明；当较为复杂时，可用建筑详图标明。

任务2 工业厂房建筑施工图综合识读
任务书
工业厂房建筑施工图包括工业厂房建筑平面图、立面图、剖面图以及建筑详图。
11
●能力目标
能识读工业厂房建筑平面图、立面图、剖面图以及建筑详图等建筑施工图。
●知识目标
掌握工业厂房建筑平面图、立面图、剖面图以及建筑详图等建筑施工图的综合识读方法。
12
任务2 工业厂房建筑施工图综合识读
在进行工业厂房建筑平面图阅读时，应主要了解以下几个方面的信息
（1）工业厂房建筑平面图的名称和比例尺大小。
（2）工业厂房类型、平面形状、平面布置，墙体、门窗的位置、型号和数量，出入口以及台阶、坡道、散水等。
（3）辅助用房是为了实现工业厂房的功能而布置的，布置较简单。应了解辅助用房的位置、尺寸及用途。
13
任务2 工业厂房建筑施工图综合识读
在进行工业厂房建筑平面图阅读时，应主要了解以下几个方面的信息
（4）纵、横向定位轴线形成的柱网可以用来确定柱子的位置，横向定位轴线之间的距离确定厂房的柱距，纵向定位轴线确定厂房的跨度。
（5）沿厂房长、宽两个方向标注的三道尺寸：第一道是门窗宽度及墙段尺寸，联系尺寸、变形缝尺寸等；第二道是定位轴线间尺寸；第三道是厂房的总长和总宽。
14
任务2 工业厂房建筑施工图综合识读
在进行工业厂房建筑平面图阅读时，应主要了解以下几个方面的信息
（6）吊车的类型、吨位及吊车轮距和吊车梁的平面布置、跨度及截面尺寸等情况，这是与民用建筑的重要区别。
（7）有关伸缩缝、屋面保温和排水等详图的索引、剖切符号以及指北针等。
15
任务2 工业厂房建筑施工图综合识读
16
任务2 工业厂房建筑施工图综合识读
在进行工业厂房建筑立面图阅读时，主要应了解工业厂房以下几个方面的信息。
（1）立面图的图名、比例（1:100或1:200）。
（2）工业厂房建筑的立面外貌及形状，屋顶、门窗、雨篷、勒脚、台阶、坡道、雨水管及爬梯等细部的形状和位置。
（3）工业厂房两端定位轴线编号，外墙面装修及材料做法等详图索引。
17
任务2 工业厂房建筑施工图综合识读
在进行工业厂房建筑立面图阅读时，主要应了解工业厂房以下几个方面的信息。
（4）工业厂房室外地坪线、室内外地面、窗台、门窗顶、雨篷底面、檐口、屋顶、女儿墙顶等各部位的标高及层高、总高等相应尺寸等。
（5）结合前面的建筑设计说明及图中标示的文字，了解各细部的做法及其施工要求。

18
任务2 工业厂房建筑施工图综合识读
在进行工业厂房建筑剖面图阅读时，应主要了解以下几个方面的信息。
（1）剖面图的图名和比例尺大小（1:100或1:200）。
（2）定位轴线、相关尺寸以及剖切符号。
（3）表明剖切到的屋面（包括隔热层、吊顶及檐口等）、楼面、室内外地面（包括坡道或台阶、明沟及散水等），剖切到的内外墙身及门窗，剖切到的各种承重梁、吊车梁断面、天窗架、雨篷及雨篷梁等构配件的相互关系。
19
任务2 工业厂房建筑施工图综合识读
在进行工业厂房建筑剖面图阅读时，应主要了解以下几个方面的信息。
（4）未剖切到的可见部分，如厂房内部可见的柱、梁、柱或屋架等。
（5）各部位竖直方向上的尺寸及主要部位标高尺寸等，如屋架下弦底面标高及吊车轨顶标高，它们是单层工业厂房的重要尺寸。
（6）有关伸缩缝、屋面保温和排水等详图的索引等。
