单元二 单层厂房主要结构构件
0
1
单元描述
知识目标
技能目标
1
2
3

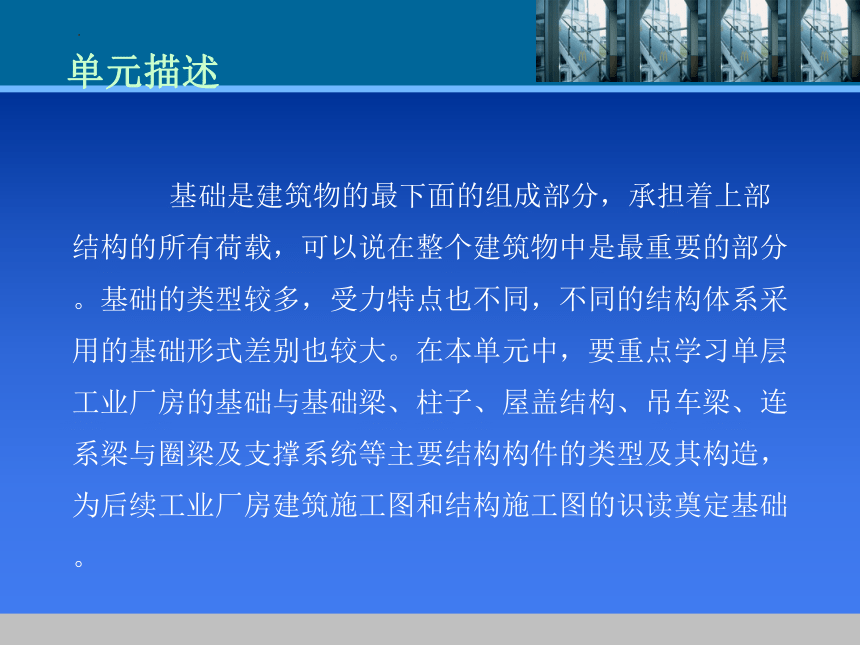

基础是建筑物的最下面的组成部分，承担着上部结构的所有荷载，可以说在整个建筑物中是最重要的部分。基础的类型较多，受力特点也不同，不同的结构体系采用的基础形式差别也较大。在本单元中，要重点学习单层工业厂房的基础与基础梁、柱子、屋盖结构、吊车梁、连系梁与圈梁及支撑系统等主要结构构件的类型及其构造，为后续工业厂房建筑施工图和结构施工图的识读奠定基础。
单元描述

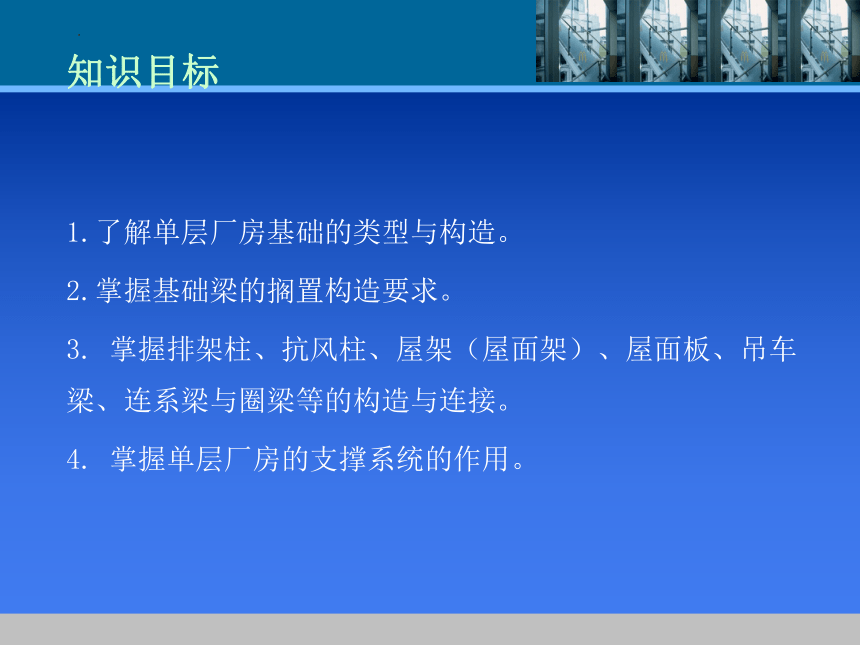

1.了解单层厂房基础的类型与构造。
2.掌握基础梁的搁置构造要求。
3. 掌握排架柱、抗风柱、屋架（屋面架）、屋面板、吊车梁、连系梁与圈梁等的构造与连接。
4. 掌握单层厂房的支撑系统的作用。
知识目标

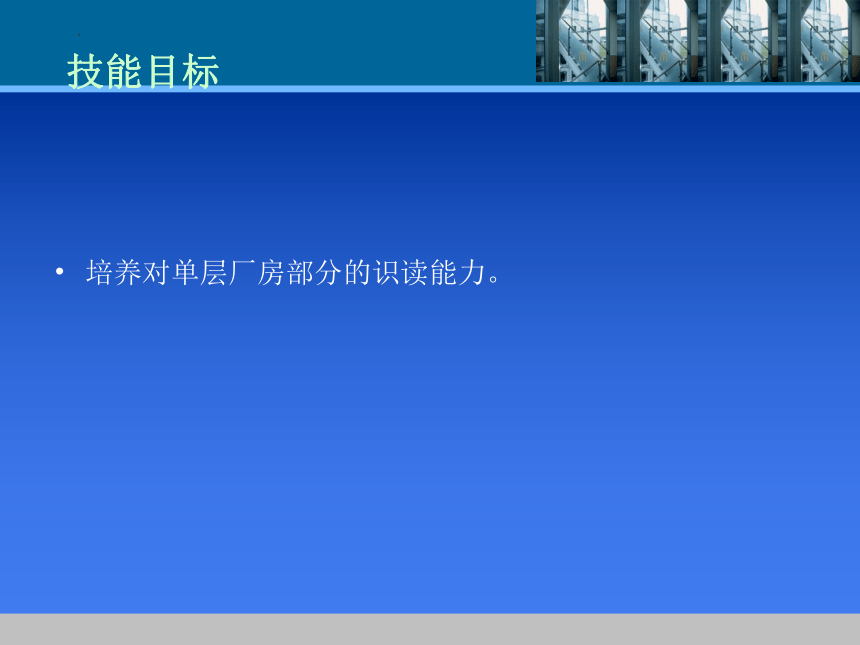

培养对单层厂房部分的识读能力。
技能目标
5
工作任务1
工作任务2
柱
基础与基础梁
工作任务3
屋盖
6
工作任务4
工作任务5
支撑系统
吊车梁、连系梁与圈梁
任务4 吊车梁、连系梁与圈梁
任务书
吊车梁支承在排架柱的牛腿上，沿厂房纵向布置，是厂房的纵向连系构件之一。厂房采用砌体作为围护结构时，一般要设置连系梁或圈梁。
●能力目标
能分析吊车梁的基本类型及其连接构造。
●知识目标
1.熟悉连系梁的概念和作用。
2.掌握圈梁的作用和布置要求。
任务4 吊车梁、连系梁与圈梁
任务4 吊车梁、连系梁与圈梁
吊车梁
当单层工业厂房设有桥式吊车（或梁式吊车）时，需要在柱子的牛腿处设置吊车梁，吊车梁上铺设轨道，吊车在轨道上运行。吊车梁是单层工业厂房的重要承重构件之一。它直接承受吊车荷载（包括吊车自重、吊车起重量，以及吊车启动和刹车时产生的纵、横向水平冲力）并传递给柱子，同时对保证厂房的纵向刚度和稳定性起着重要作用。

任务4 吊车梁、连系梁与圈梁
吊车梁的类型
吊车梁按材料不同有钢筋混凝土梁和钢梁两种，常采用钢筋混凝土梁。钢筋混凝土梁按截面形式不同有等截面（如T形、工字形）和变截面（如鱼腹式）两种。
任务4 吊车梁、连系梁与圈梁
吊车梁与柱的连接
吊车梁的上翼缘与柱间用角钢或钢板连接，吊车梁下部在安装前应先焊上一块钢垫板，并与柱牛腿上的预埋钢板焊牢，吊车梁与柱子空隙以C20混凝土填实。
吊车轨道的固定
吊车梁上的钢轨可采用TC43型铁路钢轨和QU80型吊车专用钢轨。吊车梁的翼缘上留有安装孔，安装前先用C20混凝土垫层找平，然后铺设钢垫板或压板，用螺栓固定。
任务4 吊车梁、连系梁与圈梁
车挡的固定
为防止吊车在行驶过程中来不及刹车而冲撞到山墙上，应在吊车梁的尽端设车挡装置。车挡又称止冲器，其大小与吊车的重量有关。车挡用钢板制成，用螺栓固定到吊车梁的上翼缘，上面固定缓冲橡胶。
连系梁
连系梁是柱与柱之间在纵向的水平连系构件，其作用是加强厂房的纵向刚度，传递山墙传来的风荷载，它有设在墙内和不设在墙内两种，其截面形式有矩形和L形。

任务4 吊车梁、连系梁与圈梁
圈梁
圈梁是连续、封闭、在同一标高上设置的梁，其作用是将砌体同厂房排架柱、抗风柱连在一起，加强厂房的整体刚度及墙的稳定性，防止由于地基的不均匀沉降或较大振动荷载等对厂房的不利影响。
任务5 支撑系统
任务书
单层厂房结构中，支撑系统虽然不是主要的承重构件，但它能够保证厂房结构和构件的承载能力、稳定性和刚度，并有传递部分水平荷载的作用。工程实践表明，如果支撑布置不当，会影响厂房的正常使用，还可能引起工程事故，应给予足够的重视。
●能力目标
能分析单层厂房支撑系统的组成。
●知识目标
1.掌握屋盖支撑的作用和布置。
2.掌握柱间支撑的作用和布置。
任务5 支撑系统
任务5 支撑系统
单层厂房支撑系统一般由屋盖支撑和柱间支撑两大部分组成。

a）上弦水平支撑 b）下弦水平支撑 c）垂直支撑 d）水平系杆
屋盖支撑
任务5 支撑系统
柱间支撑
