窗与门
2024/4/11
页面 2

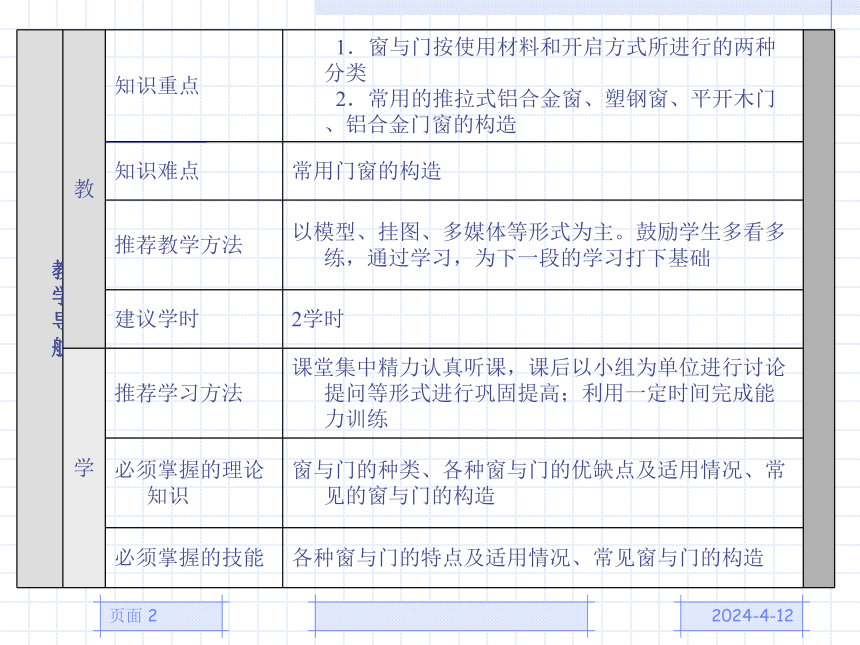

教 学 导 航 教 知识重点 1．窗与门按使用材料和开启方式所进行的两种分类 2．常用的推拉式铝合金窗、塑钢窗、平开木门、铝合金门窗的构造
知识难点 常用门窗的构造
推荐教学方法 以模型、挂图、多媒体等形式为主。鼓励学生多看多练，通过学习，为下一段的学习打下基础
建议学时 2学时
学 推荐学习方法 课堂集中精力认真听课，课后以小组为单位进行讨论提问等形式进行巩固提高；利用一定时间完成能力训练
必须掌握的理论知识 窗与门的种类、各种窗与门的优缺点及适用情况、常见的窗与门的构造
必须掌握的技能 各种窗与门的特点及适用情况、常见窗与门的构造
2024/4/11
页面 3
窗
窗的种类
窗的构造
2024/4/11
页面 4
窗的种类
1．按所使用材料分类

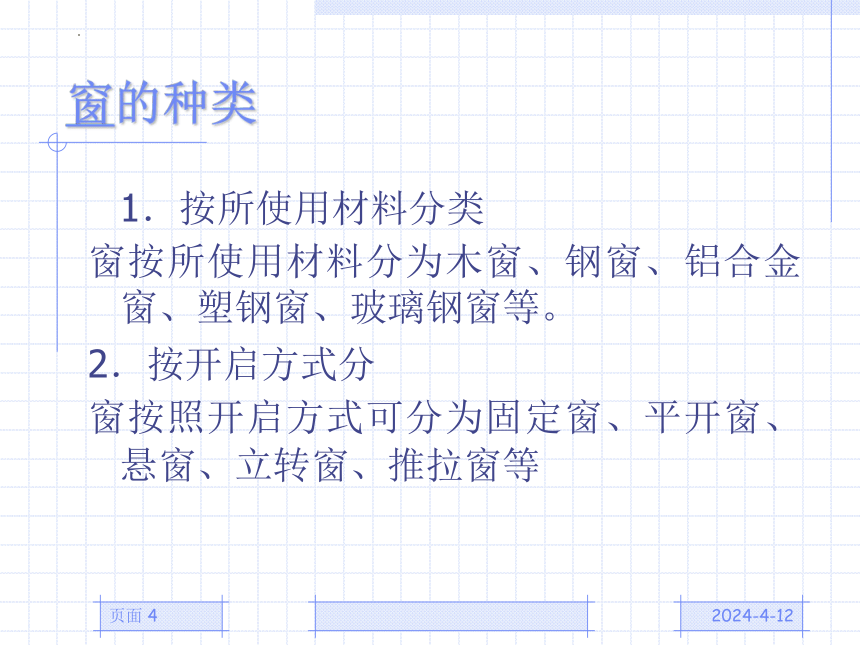

窗按所使用材料分为木窗、钢窗、铝合金窗、塑钢窗、玻璃钢窗等。
2．按开启方式分

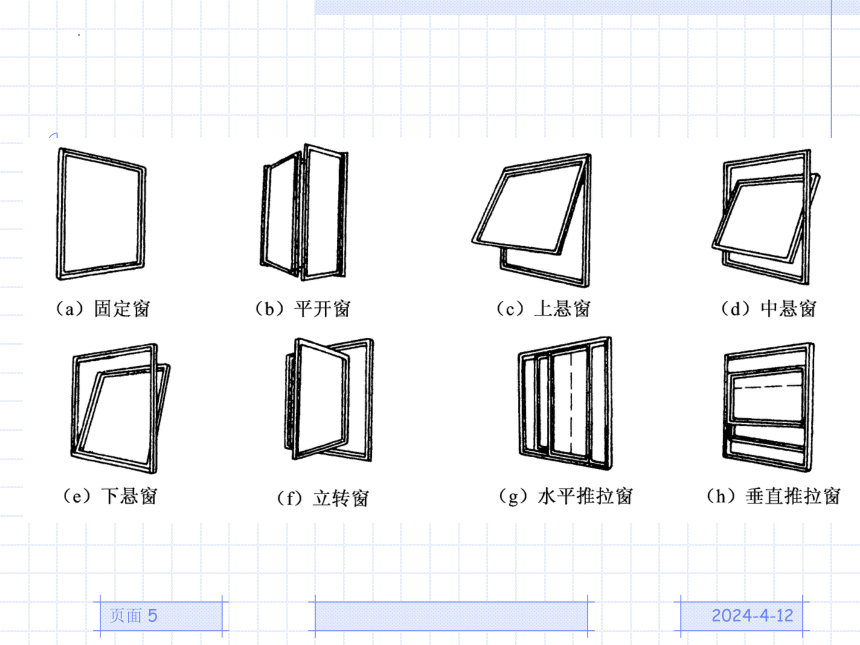

窗按照开启方式可分为固定窗、平开窗、悬窗、立转窗、推拉窗等
2024/4/11
页面 5
2024/4/11
页面 6
窗的构造

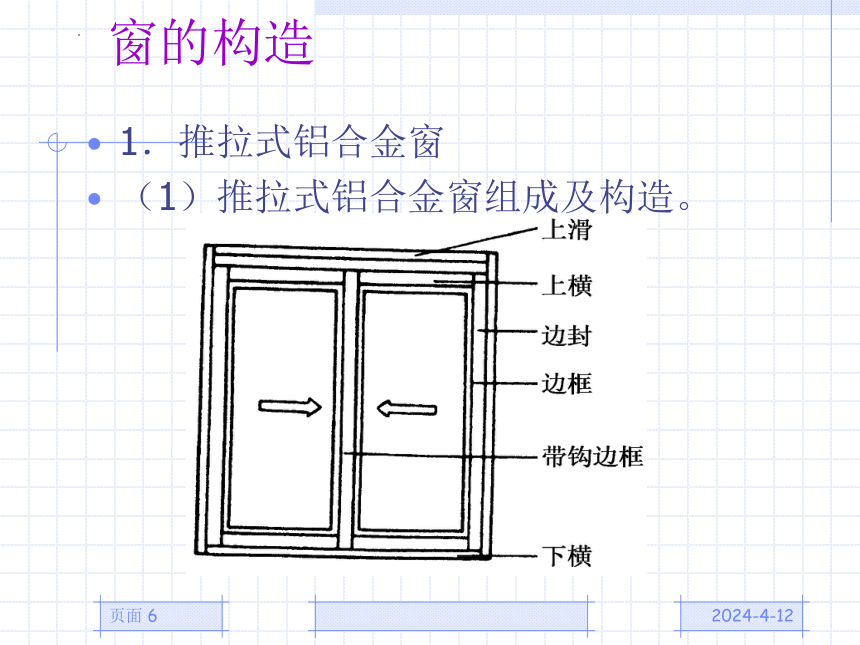

1．推拉式铝合金窗
（1）推拉式铝合金窗组成及构造。
2024/4/11
页面 7

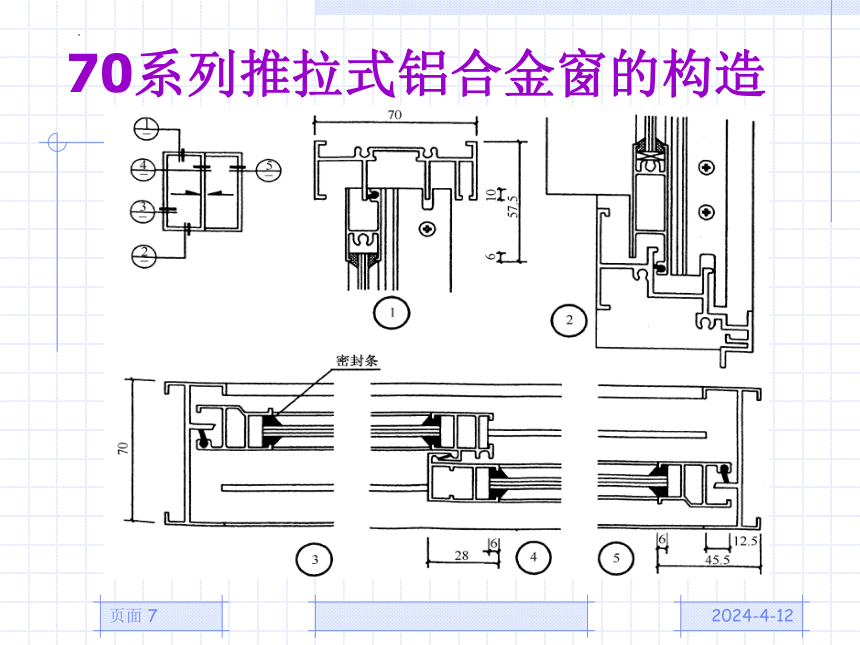

70系列推拉式铝合金窗的构造
2024/4/11
页面 8
窗的构造
1．推拉式铝合金窗
（2）推拉式铝合金窗框的安装。

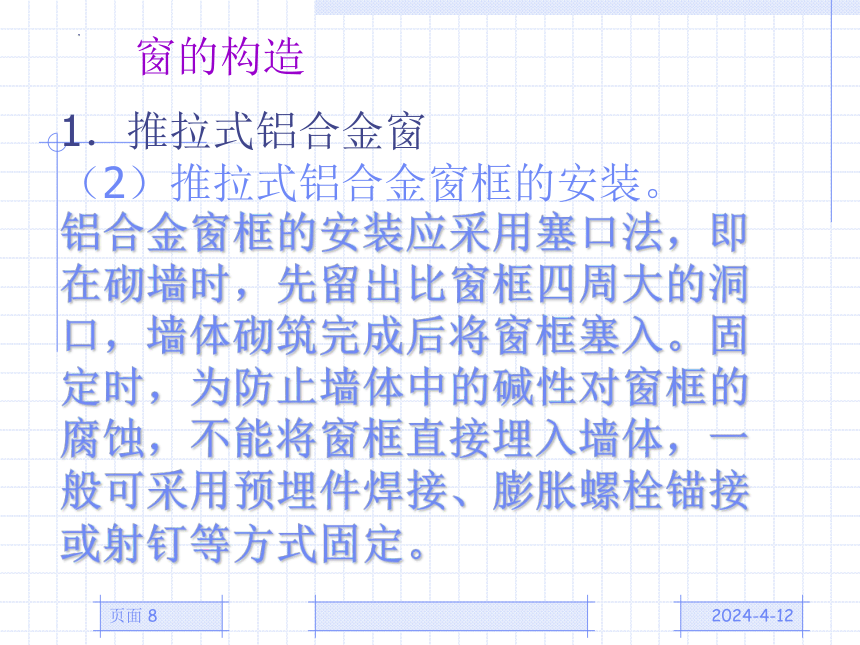

铝合金窗框的安装应采用塞口法，即在砌墙时，先留出比窗框四周大的洞口，墙体砌筑完成后将窗框塞入。固定时，为防止墙体中的碱性对窗框的腐蚀，不能将窗框直接埋入墙体，一般可采用预埋件焊接、膨胀螺栓锚接或射钉等方式固定。
2024/4/11
页面 9
窗的构造
2．塑钢窗

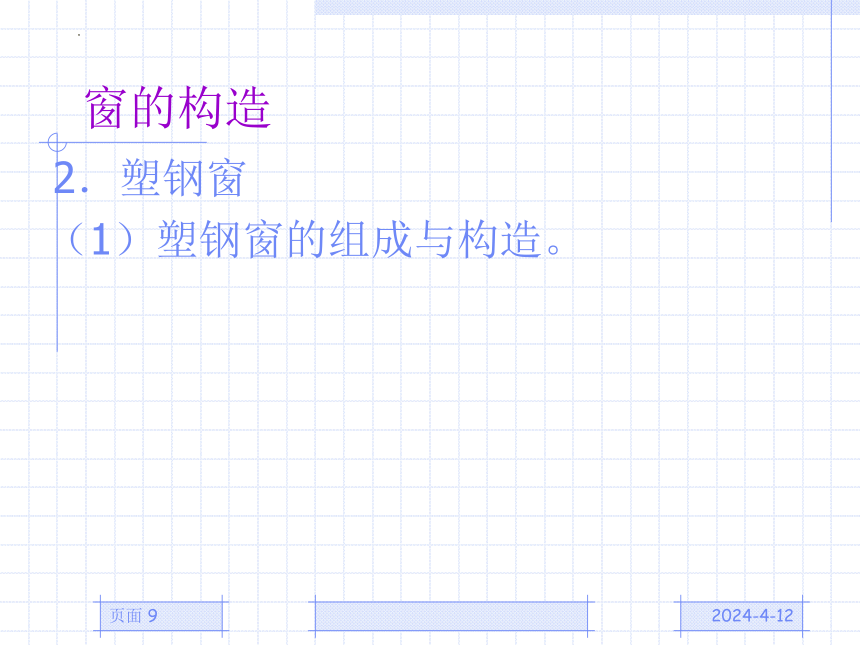

（1）塑钢窗的组成与构造。
2024/4/11
页面 10
2024/4/11
页面 11
（2）塑钢窗的安装。塑钢窗应采用塞口安装。窗框与墙体固定时，应先固定上框，然后再固定边框。
窗的构造
2．塑钢窗
2024/4/11
页面 12
门
门的种类
门的构造
2024/4/11
页面 13
门
门的种类
1．按使用材料分类
门按使用材料的不同可分为木门、钢门、铝合金门、塑钢门、玻璃钢门、无框玻璃门等。
2．按开启方式分类
分为平开门、推拉门、弹簧门、旋转门、折叠门、卷帘门、翻板门等
2024/4/11
页面 14
门的开启方式
2024/4/11
页面 15
主要由门框、门扇、亮子、五金零件等组成
门的构造
1．平开木门
2024/4/11
页面 16
1．平开木门
（1）门框。门框又称为门樘子，主要由上框、边框、中横框（有亮子时加设）、中竖框（三扇以上时加设）、门槛（一般不设）等榫接而成。
（2）门扇。门扇嵌入到门框中
（3）五金零件及附件。
门的构造
2024/4/11
页面 17
门的构造
2．铝合金门及构造
铝合金门由门框、门扇及五金零件组成。
门框、门扇均用铝合金型材制作，为改善铝合金门冷桥散热，可在其内部夹泡沫塑料新型型材。
2024/4/11
页面 18
知识梳理与总结
首先介绍了窗与门按使用材料和开启方式所进行的两种分类，以及各种窗与门的优缺点及适用情况，然后对推拉式铝合金窗、塑钢窗、平开木门、铝合金门这些比较常用的窗与门的构造进行了介绍。要求学生通过学习了解窗与门的种类，以及各种窗与门的优缺点及适用情况，并能掌握比较常见的窗与门的构造。
2024/4/11
页面 19
能力训练
训练项目1 请回答
1．按窗的组成材料分类，窗可以分为哪几种？比较常用的有哪些？
2．按窗的开启方式，窗可以分为哪几种？比较常用的有哪些？
3．推拉式铝合金窗的构造有哪些要求？
4．塑钢窗的构造有哪些要求？
5．按门的组成材料分类，门可以分为哪几种？比较常用的有哪些？
6．按门的开启方式，窗可以分为哪几种？比较常用的有哪些？
7．平开木门的构造有哪些要求？
2024/4/11
页面 20
能力训练
训练项目2 填空
1．窗按开启方式可分为（ ）、（ ）、（ ）（ ）、（ ）等。
2．门按所使用的材料不同可分为木门、（ ）、（ ）、（ ）、（ ）、无框玻璃门等。
训练项目3 选择（单选）
1．推拉窗窗框与墙体连接时，每边不得小于（ ）。
A 一个固定点 B 两个固定点 C 三个固定点 D 四个固定点
2．先立门框后砌筑墙体的门框安装方式称为（ ）。
A 塞口 B 立口 C 坡口 D 排口
2024/4/11
页面 21
能力训练
训练项目4 综合练习
注意观察所见的建筑物的窗和门，说出它们都是哪些种类的？你认为用该种窗和门是否合适？有什么优点或缺点？并试用图纸画出一种你所熟悉的窗或门的构造图。
掌握基本形体的投影图画法及尺寸标注；
掌握形体表面上求点和线的画法，并判断可见性。
