(共21张PPT)
单元二 单层厂房主要结构构件
0
1

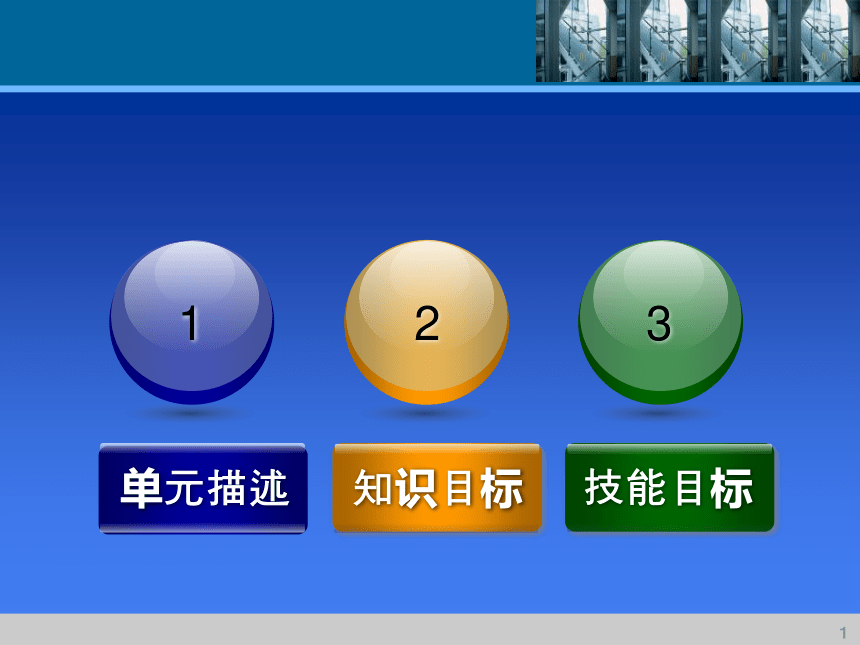

单元描述
知识目标
技能目标
1
2
3

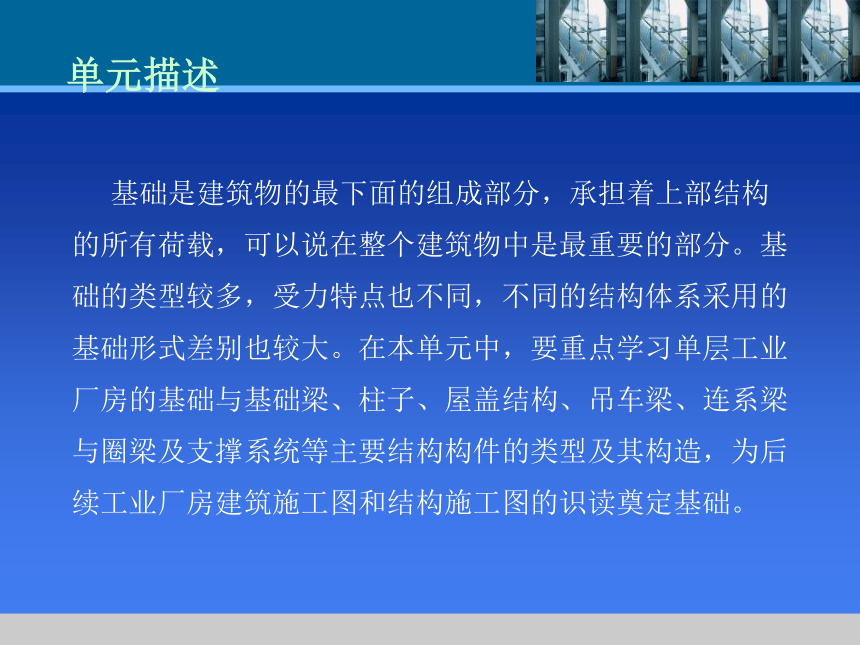

基础是建筑物的最下面的组成部分，承担着上部结构的所有荷载，可以说在整个建筑物中是最重要的部分。基础的类型较多，受力特点也不同，不同的结构体系采用的基础形式差别也较大。在本单元中，要重点学习单层工业厂房的基础与基础梁、柱子、屋盖结构、吊车梁、连系梁与圈梁及支撑系统等主要结构构件的类型及其构造，为后续工业厂房建筑施工图和结构施工图的识读奠定基础。
单元描述

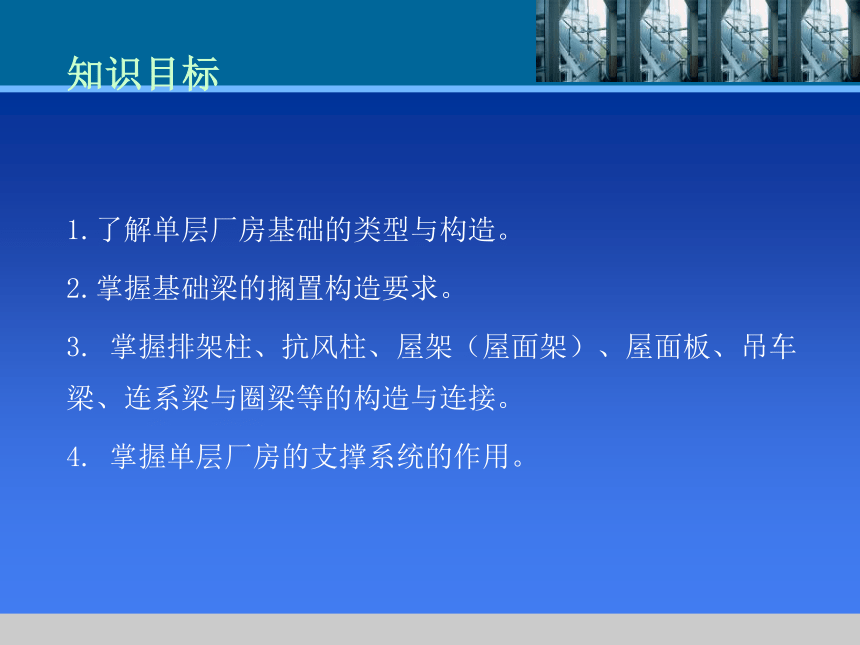

1.了解单层厂房基础的类型与构造。
2.掌握基础梁的搁置构造要求。
3. 掌握排架柱、抗风柱、屋架（屋面架）、屋面板、吊车梁、连系梁与圈梁等的构造与连接。
4. 掌握单层厂房的支撑系统的作用。
知识目标

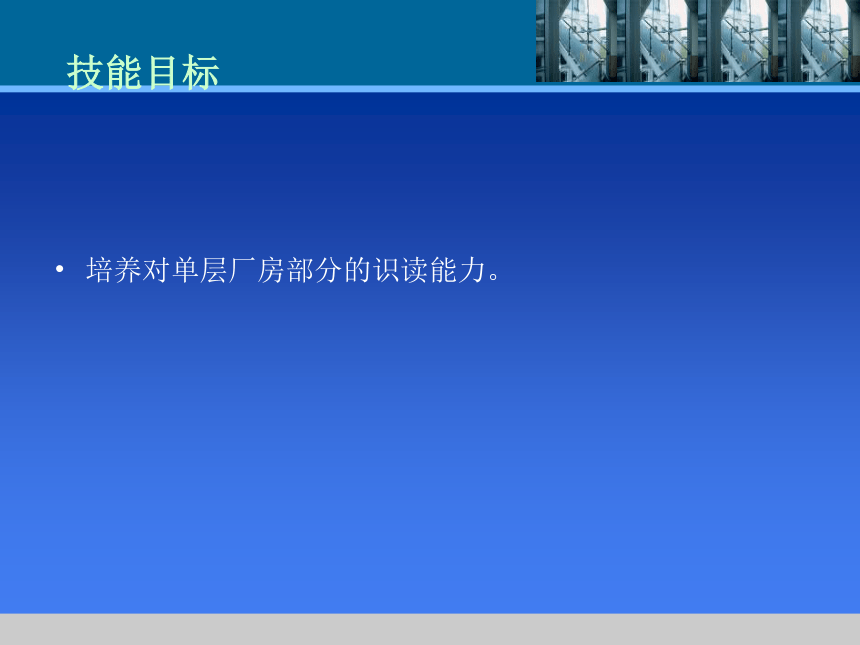

培养对单层厂房部分的识读能力。
技能目标
5

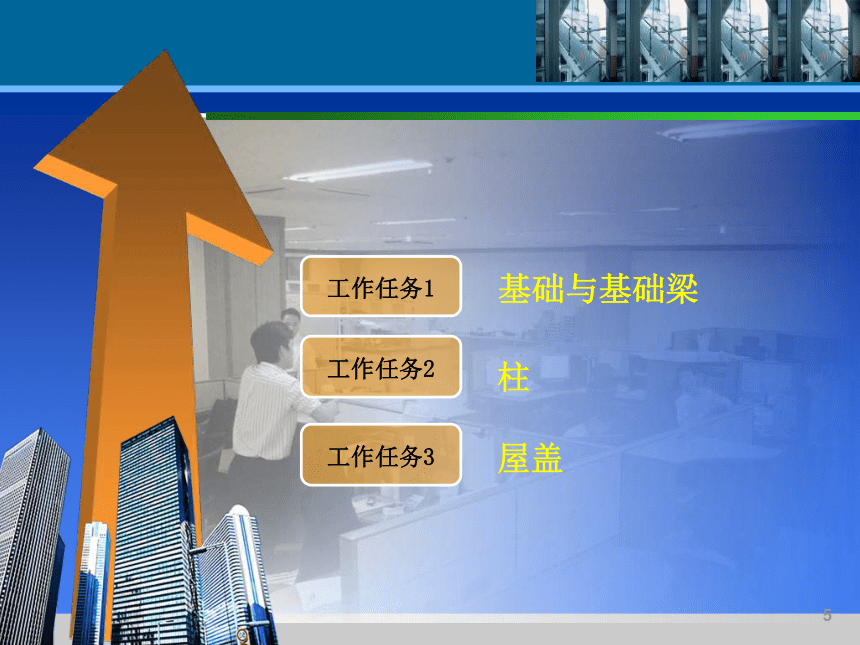

工作任务1
工作任务2
柱
基础与基础梁
工作任务3
屋盖
6
工作任务4
工作任务5
支撑系统
吊车梁、连系梁与圈梁
任务2 柱

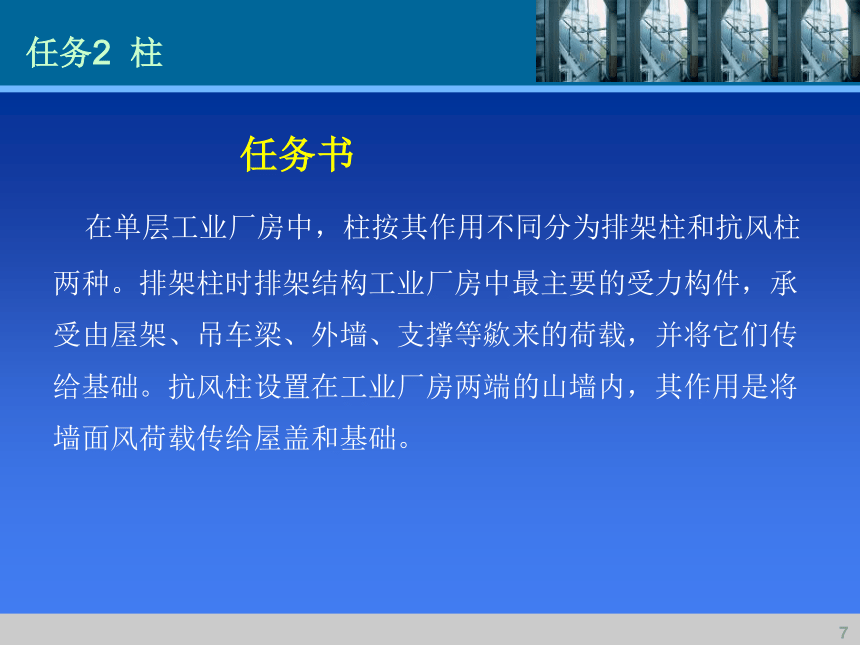

任务书
在单层工业厂房中，柱按其作用不同分为排架柱和抗风柱两种。排架柱时排架结构工业厂房中最主要的受力构件，承受由屋架、吊车梁、外墙、支撑等歘来的荷载，并将它们传给基础。抗风柱设置在工业厂房两端的山墙内，其作用是将墙面风荷载传给屋盖和基础。
7

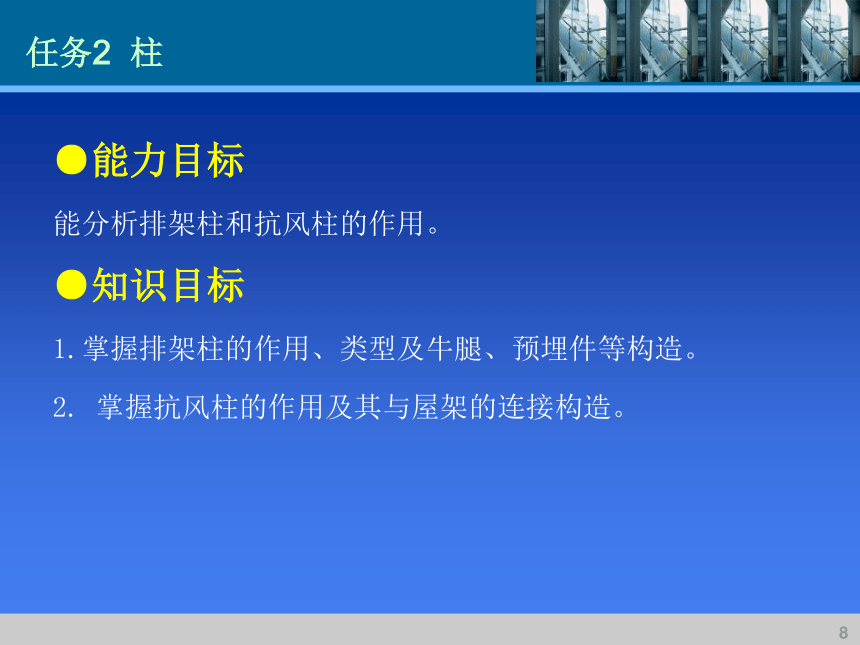

●能力目标
能分析排架柱和抗风柱的作用。
●知识目标
1.掌握排架柱的作用、类型及牛腿、预埋件等构造。
2. 掌握抗风柱的作用及其与屋架的连接构造。
8
任务2 柱
排架柱
排架柱是厂房结构中的主要承重构件之一，它不仅承受屋盖和吊车等竖向荷载，还承受吊车刹车时产生的纵向和横向的水平荷载、风荷载、墙体和管道设备荷载等。
a）矩形柱 b）工字形柱 c）双肢柱
9
任务2 柱
10
任务2 柱
柱的构造
（1）工字形柱 （2）双肢柱
（3）牛腿 （4）柱的预埋件
抗风柱
单层工业厂房的山墙面积很大，为了保证山墙的稳定性，应在山墙内侧设置抗风柱，使山墙的风荷载一部分由抗风柱传至基础，另一部分由抗风柱的上端传至屋盖系统再传至纵向柱列。
11
任务2 柱
在构造处理上必须满足以下要求
（1）水平方向应有可靠的连接，以保证有效地传递风荷载，
（2）在竖向应使屋架与抗风柱之间有一定的相对竖向位移的可能性，以防止抗风柱与厂房沉降不均匀时，屋盖的竖向荷载传给抗风柱，对屋盖系统产生不利影响。
任务3 屋盖
任务书
单层工业厂房的屋盖起着承重和围护双重作用。
●能力目标
能分析屋盖构件间的连接。
●知识目标
1.掌握屋盖的结构体系。
2.掌握屋盖承重构件的基本组成及其类型。
3.掌握屋盖覆盖构件的基本组成及其类型。
任务3 屋盖
屋盖结构体系
屋盖结构由承重构件（屋架、屋面梁、托架）和覆盖构件（屋面板、瓦）两部分组成。目前，单层厂房屋盖结构形式可分为有檩体系和无檩体系两种。

任务3 屋盖
a）无檩体系 b）有檩体系
屋盖结构体系
任务3 屋盖
a）单坡 b）双坡
屋面梁
三角形屋架 梯形屋架
任务3 屋盖
折线形屋架
拱形屋架
两铰拱屋架
任务3 屋盖
托架及布置
任务3 屋盖
屋盖的覆盖构件
大型屋面板
F形屋面板
夹芯保温屋面板
钢筋混泥土槽形板
任务3 屋盖
屋架与柱的连接
屋架与柱的连接方式有焊接和螺栓连接两种。一般采用焊接，即屋架（或屋面梁）端部支承部位预埋铁件，吊装前先焊上一块垫板，就位后与柱顶预埋钢板通过焊接连接在一起。
屋面板与屋架（或屋面梁）的连接
每块屋面板的肋部底面均有预埋铁件与屋架（或屋面梁）上弦相应处预埋铁件相互焊接，其焊接点不少于三点，板与板缝隙均用不低于C15细石混凝土填实。
任务3 屋盖
天沟板与屋架的连接
天沟板端底部的预埋铁件与屋架上弦的预埋铁件四点焊接，与屋面板间的缝隙加通长钢筋，再用不低于C15混凝土填实。
檩条与屋架的连接
檩条与屋架上弦的连接有焊接和螺栓连接两种，如图2-33所示，常采用焊接。两个檩条在屋架上弦的对头空隙，应以水泥砂浆填实。
