墙体
2024/4/11
页面 2

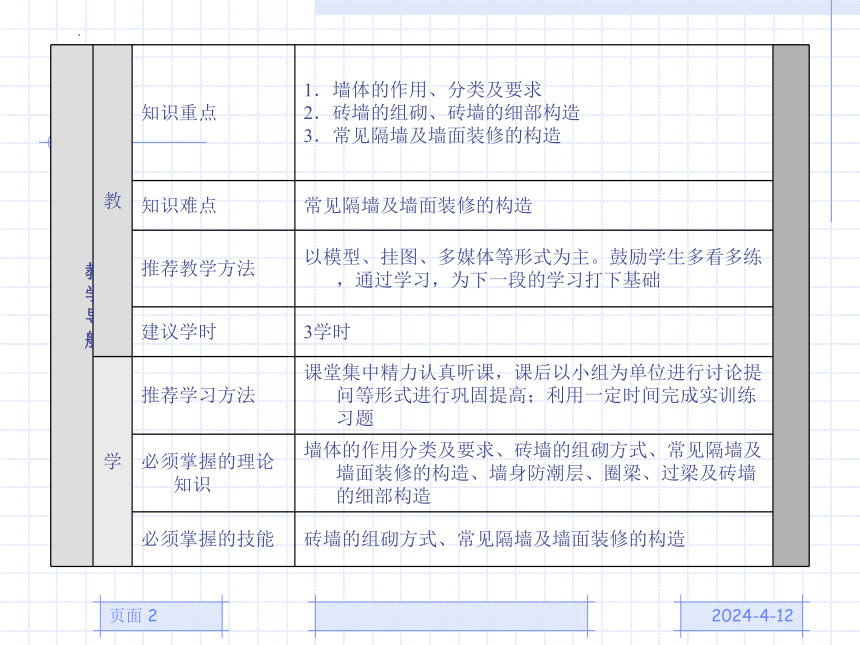

教 学 导 航 教 知识重点 1．墙体的作用、分类及要求 2．砖墙的组砌、砖墙的细部构造 3．常见隔墙及墙面装修的构造
知识难点 常见隔墙及墙面装修的构造
推荐教学方法 以模型、挂图、多媒体等形式为主。鼓励学生多看多练，通过学习，为下一段的学习打下基础
建议学时 3学时
学 推荐学习方法 课堂集中精力认真听课，课后以小组为单位进行讨论提问等形式进行巩固提高；利用一定时间完成实训练习题
必须掌握的理论知识 墙体的作用分类及要求、砖墙的组砌方式、常见隔墙及墙面装修的构造、墙身防潮层、圈梁、过梁及砖墙的细部构造
必须掌握的技能 砖墙的组砌方式、常见隔墙及墙面装修的构造
2024/4/11
页面 3

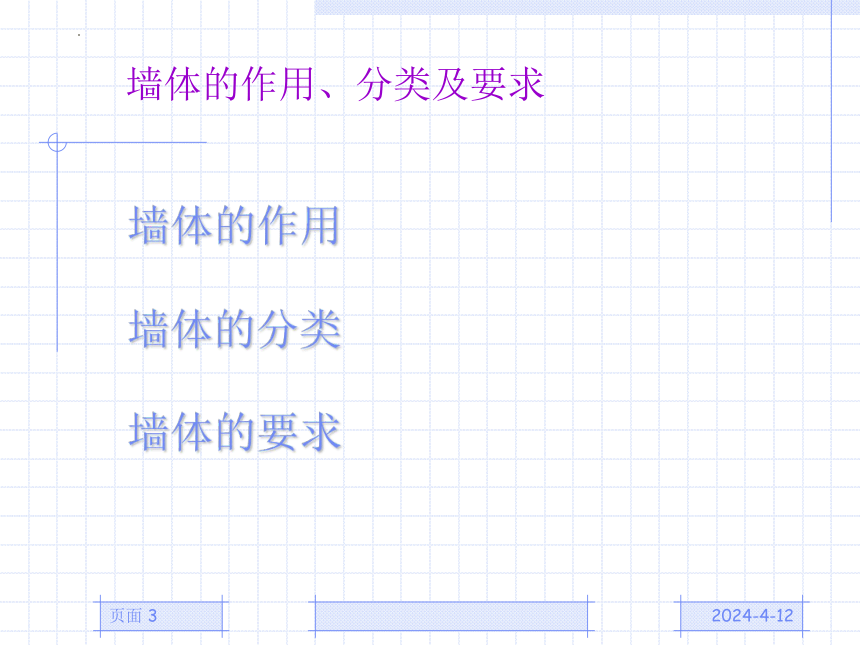

墙体的作用、分类及要求
墙体的作用
墙体的分类
墙体的要求
2024/4/11
页面 4

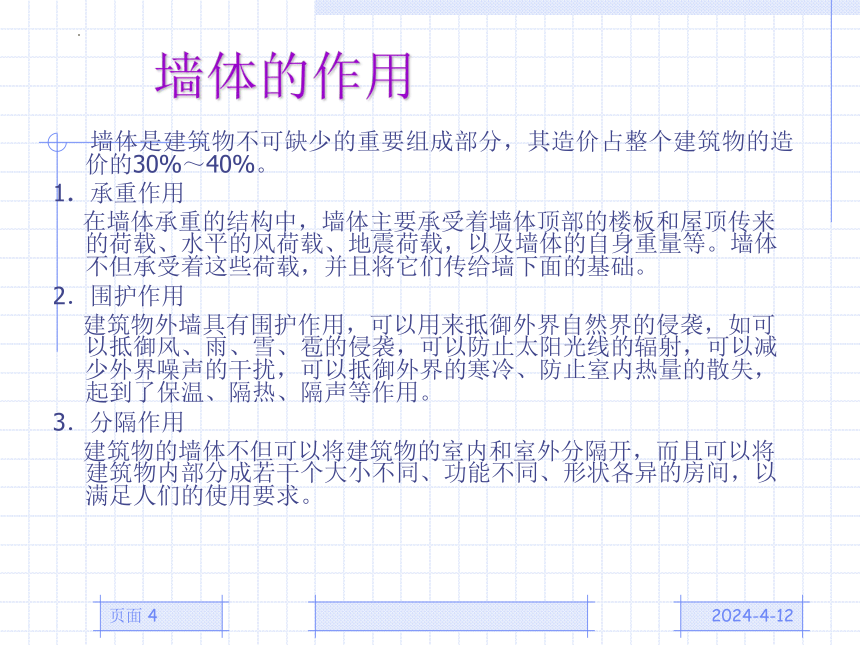

墙体的作用
墙体是建筑物不可缺少的重要组成部分，其造价占整个建筑物的造价的30%～40%。
1．承重作用
在墙体承重的结构中，墙体主要承受着墙体顶部的楼板和屋顶传来的荷载、水平的风荷载、地震荷载，以及墙体的自身重量等。墙体不但承受着这些荷载，并且将它们传给墙下面的基础。
2．围护作用
建筑物外墙具有围护作用，可以用来抵御外界自然界的侵袭，如可以抵御风、雨、雪、雹的侵袭，可以防止太阳光线的辐射，可以减少外界噪声的干扰，可以抵御外界的寒冷、防止室内热量的散失，起到了保温、隔热、隔声等作用。
3．分隔作用
建筑物的墙体不但可以将建筑物的室内和室外分隔开，而且可以将建筑物内部分成若干个大小不同、功能不同、形状各异的房间，以满足人们的使用要求。
2024/4/11
页面 5

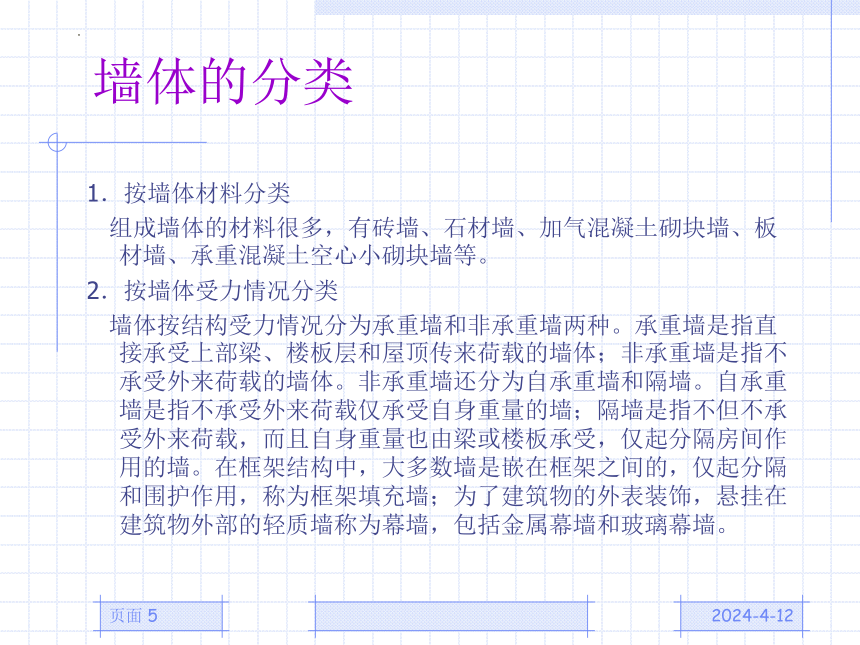

墙体的分类
1．按墙体材料分类
组成墙体的材料很多，有砖墙、石材墙、加气混凝土砌块墙、板材墙、承重混凝土空心小砌块墙等。
2．按墙体受力情况分类
墙体按结构受力情况分为承重墙和非承重墙两种。承重墙是指直接承受上部梁、楼板层和屋顶传来荷载的墙体；非承重墙是指不承受外来荷载的墙体。非承重墙还分为自承重墙和隔墙。自承重墙是指不承受外来荷载仅承受自身重量的墙；隔墙是指不但不承受外来荷载，而且自身重量也由梁或楼板承受，仅起分隔房间作用的墙。在框架结构中，大多数墙是嵌在框架之间的，仅起分隔和围护作用，称为框架填充墙；为了建筑物的外表装饰，悬挂在建筑物外部的轻质墙称为幕墙，包括金属幕墙和玻璃幕墙。
2024/4/11
页面 6
墙体的分类

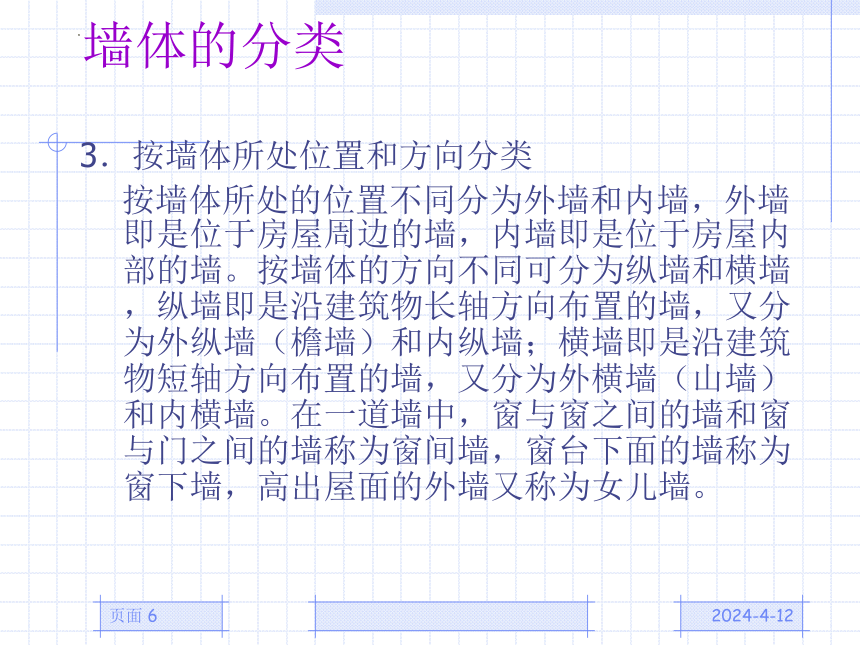

3．按墙体所处位置和方向分类
按墙体所处的位置不同分为外墙和内墙，外墙即是位于房屋周边的墙，内墙即是位于房屋内部的墙。按墙体的方向不同可分为纵墙和横墙，纵墙即是沿建筑物长轴方向布置的墙，又分为外纵墙（檐墙）和内纵墙；横墙即是沿建筑物短轴方向布置的墙，又分为外横墙（山墙）和内横墙。在一道墙中，窗与窗之间的墙和窗与门之间的墙称为窗间墙，窗台下面的墙称为窗下墙，高出屋面的外墙又称为女儿墙。
2024/4/11
页面 7

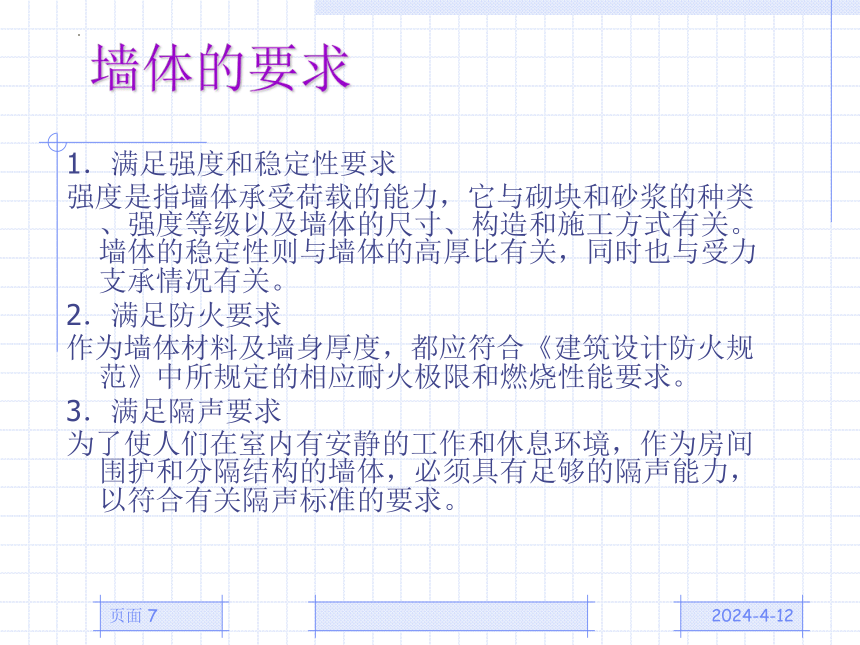

墙体的要求
1．满足强度和稳定性要求
强度是指墙体承受荷载的能力，它与砌块和砂浆的种类、强度等级以及墙体的尺寸、构造和施工方式有关。墙体的稳定性则与墙体的高厚比有关，同时也与受力支承情况有关。
2．满足防火要求
作为墙体材料及墙身厚度，都应符合《建筑设计防火规范》中所规定的相应耐火极限和燃烧性能要求。
3．满足隔声要求
为了使人们在室内有安静的工作和休息环境，作为房间围护和分隔结构的墙体，必须具有足够的隔声能力，以符合有关隔声标准的要求。
2024/4/11
页面 8

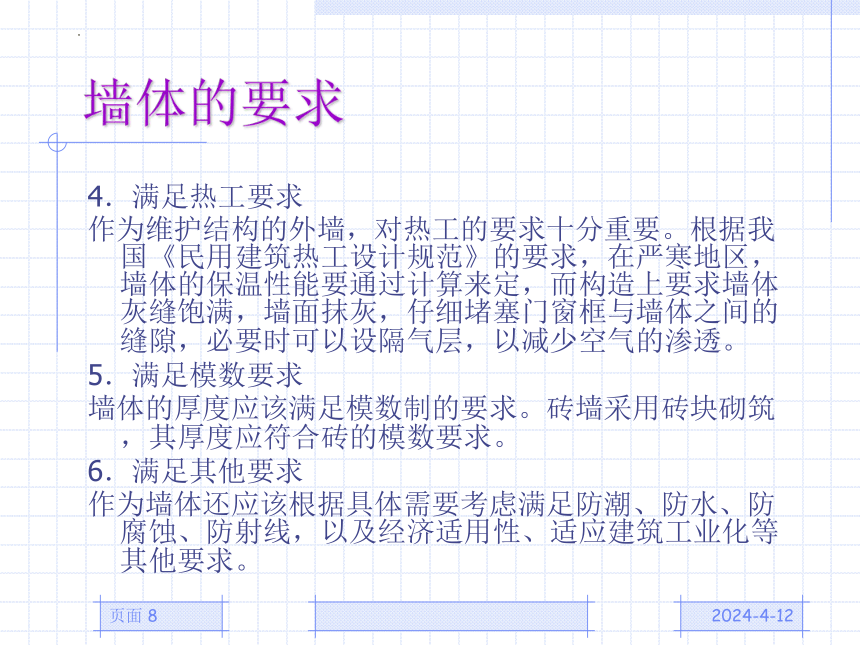

墙体的要求
4．满足热工要求
作为维护结构的外墙，对热工的要求十分重要。根据我国《民用建筑热工设计规范》的要求，在严寒地区，墙体的保温性能要通过计算来定，而构造上要求墙体灰缝饱满，墙面抹灰，仔细堵塞门窗框与墙体之间的缝隙，必要时可以设隔气层，以减少空气的渗透。
5．满足模数要求
墙体的厚度应该满足模数制的要求。砖墙采用砖块砌筑，其厚度应符合砖的模数要求。
6．满足其他要求
作为墙体还应该根据具体需要考虑满足防潮、防水、防腐蚀、防射线，以及经济适用性、适应建筑工业化等其他要求。
2024/4/11
页面 9

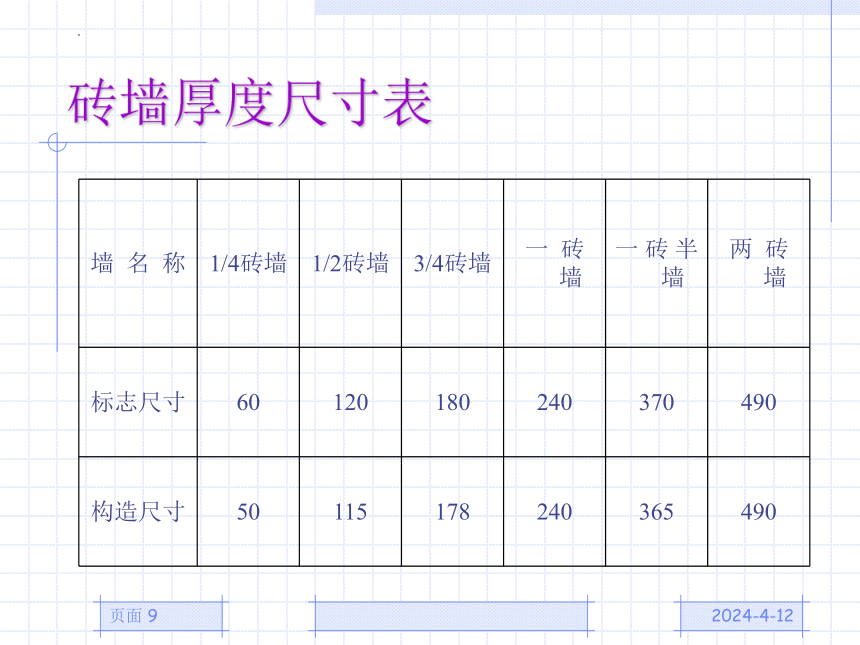

砖墙厚度尺寸表
墙 名 称 1/4砖墙 1/2砖墙 3/4砖墙 一 砖 墙 一 砖 半 墙 两 砖 墙
标志尺寸 60 120 180 240 370 490
构造尺寸 50 115 178 240 365 490
2024/4/11
页面 10

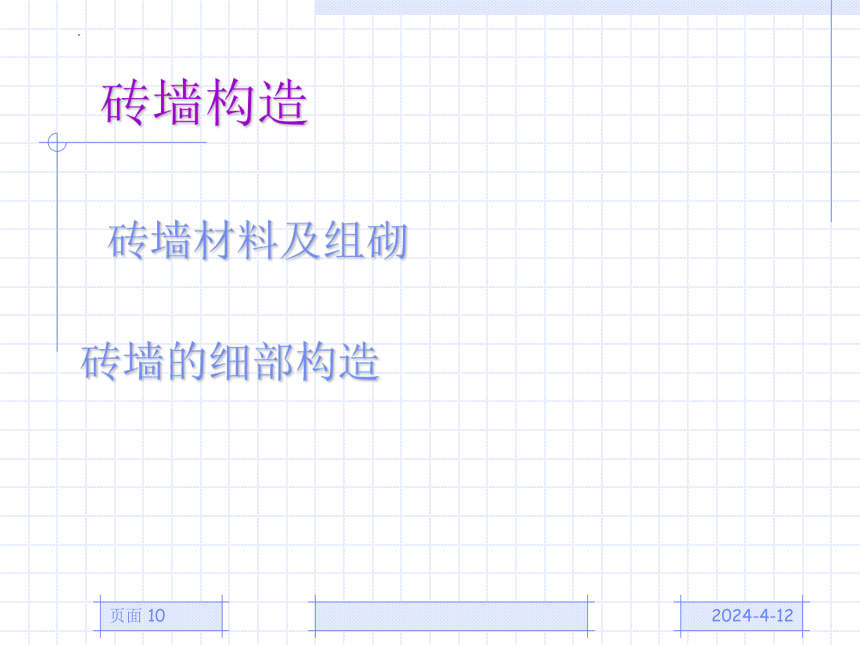

砖墙构造
砖墙材料及组砌
砖墙的细部构造
2024/4/11
页面 11

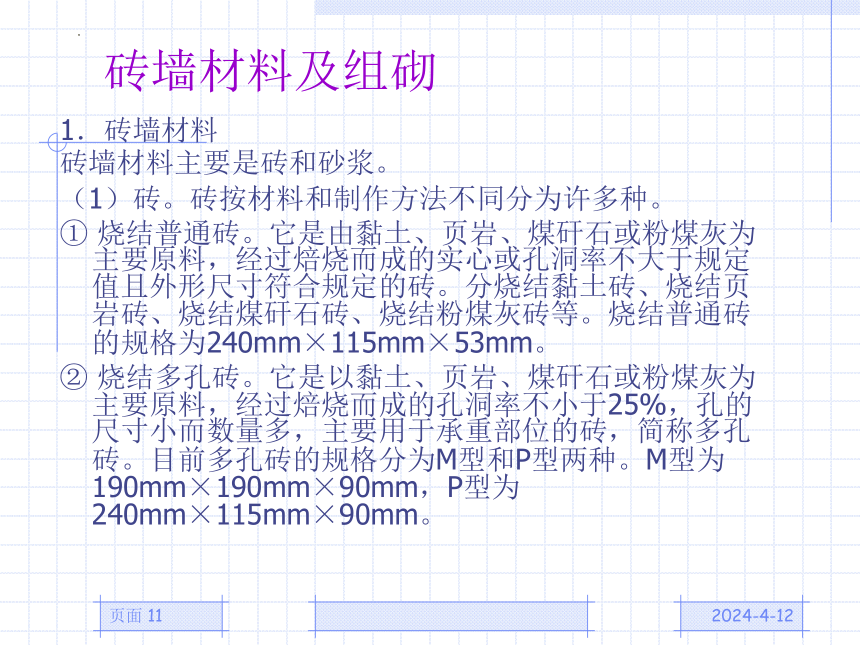

砖墙材料及组砌
1．砖墙材料
砖墙材料主要是砖和砂浆。
（1）砖。砖按材料和制作方法不同分为许多种。
① 烧结普通砖。它是由黏土、页岩、煤矸石或粉煤灰为主要原料，经过焙烧而成的实心或孔洞率不大于规定值且外形尺寸符合规定的砖。分烧结黏土砖、烧结页岩砖、烧结煤矸石砖、烧结粉煤灰砖等。烧结普通砖的规格为240mm×115mm×53mm。
② 烧结多孔砖。它是以黏土、页岩、煤矸石或粉煤灰为主要原料，经过焙烧而成的孔洞率不小于25%，孔的尺寸小而数量多，主要用于承重部位的砖，简称多孔砖。目前多孔砖的规格分为M型和P型两种。M型为190mm×190mm×90mm，P型为240mm×115mm×90mm。
2024/4/11
页面 12
砖墙材料及组砌
1．砖墙材料
（1）砖

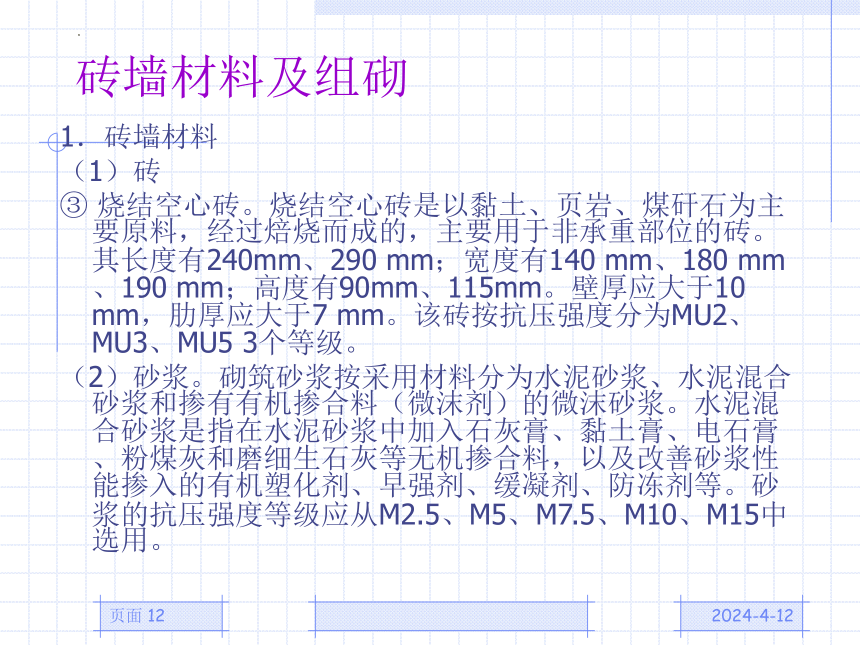

③ 烧结空心砖。烧结空心砖是以黏土、页岩、煤矸石为主要原料，经过焙烧而成的，主要用于非承重部位的砖。其长度有240mm、290 mm；宽度有140 mm、180 mm、190 mm；高度有90mm、115mm。壁厚应大于10 mm，肋厚应大于7 mm。该砖按抗压强度分为MU2、MU3、MU5 3个等级。
（2）砂浆。砌筑砂浆按采用材料分为水泥砂浆、水泥混合砂浆和掺有有机掺合料（微沫剂）的微沫砂浆。水泥混合砂浆是指在水泥砂浆中加入石灰膏、黏土膏、电石膏、粉煤灰和磨细生石灰等无机掺合料，以及改善砂浆性能掺入的有机塑化剂、早强剂、缓凝剂、防冻剂等。砂浆的抗压强度等级应从M2.5、M5、M7.5、M10、M15中选用。
2024/4/11
页面 13
砖墙材料及组砌
2．砖墙的组砌方式
砖墙的组砌方式是指砖在墙体中的排列方式。砖墙组砌应满足横平竖直、砂浆饱满、错缝（指上下皮砖的垂直缝不能同处在一条线上）搭接、避免出现通缝（指上下皮砖的垂直缝同处在一条线上）等基本原则，以保证墙体的强度和稳定性。在砖墙组砌中，把砖的长向沿墙面砌筑的称为顺砖，把砖的短向沿墙面砌筑的称为丁砖。每排列一层砖则称为一皮砖。上下皮砖之间的水平灰缝称为横缝，左右两块砖之间的垂直缝称为竖缝。砖墙横缝和竖缝宽度宜为10mm，但不得小于8 mm，也不能大于12 mm。横缝的砂浆饱满度不得小于80%。砌砖时操作方法可采用铺浆法或“三一”砌筑法：采用铺浆法砌筑时，铺浆长度不得超过750 mm；气温超过30 C时，铺浆长度不得超过500 mm；“三一”砌筑法即“一铲灰、一块砖、一挤揉”的操作方法。
2024/4/11
页面 14
常见的墙体砌筑方式
（1）一顺一丁式：是指由一皮中全部顺砖与一皮中全部丁砖间隔砌成。上下皮竖缝相互错开1/4砖长。这种砌筑形式适合于砌一砖、一砖半及二砖墙。
（2）梅花丁式：是指由每皮中丁砖与顺砖相间隔砌成，上皮丁砖坐中于下皮顺砖，上下皮竖缝相互错开1/4砖长。这种砌筑形式适合于砌一砖及一砖半墙。
（3）三顺一丁式：是指由三皮中全部顺砖与一皮中全部丁砖相隔砌成。上下皮顺砖间竖缝相互错开1/2砖长；上下皮顺砖与丁砖间竖缝相互错开1/4砖长。这种砌筑形式适合于砌一砖及一砖半墙。三顺一丁易产生内部通缝，一般不提倡此种组砌方式。
（4）全顺式：是指各皮砖均为顺砖，上下皮竖缝相互错开1/2砖长。这种形式仅适合于砌半砖墙。
（5）两平一侧式：是指每层由两皮顺砖与一皮侧砖组合相间砌筑而成，主要用来砌筑3/4厚砖墙。
2024/4/11
页面 15
砖墙的组砌方式
2024/4/11
页面 16
砖墙的细部构造
砖墙的细部构造一般是指在墙体上的细部做法，其中包括墙脚、窗台、门窗过梁、圈梁、变形缝等。
1．墙脚构造
墙脚通常是指基础以上，室内地面以下的那部分墙身。
（1）墙身防潮，其做法是在墙脚处铺设连续的水平防潮层。防潮层应在所有的内外墙中连续设置，其位置与所在墙体及地面情况有关。
2024/4/11
页面 17
墙身防潮层铺设位置
（a）地面垫层为密实材料 （b）地面垫层为透水材料 （c）室内地面出现高差
2024/4/11
页面 18
砖墙的细部构造
1．墙脚构造
（2）水平防潮层的具体做法
① 防水砂浆防潮层。防水砂浆是在1:2水泥砂浆中掺入水泥质量3%～5%的防水剂配制成的。在需要铺设防潮层的位置铺设厚度为20～25mm的防水砂浆，或者用防水砂浆砌三皮砖做防潮层。
② 细石混凝土防潮层。它是在设置防潮层的位置铺设60mm厚与墙等厚的细石混凝土，内配3 6或3 8钢筋。
③ 油毡防潮层。它是在需要铺设防潮层的位置先抹20mm厚水泥砂浆找平层，然后在上面铺一毡二油。
2024/4/11
页面 19
砖墙的细部构造
1．墙脚构造
（3）勒脚构造。建筑物外墙的墙脚称为勒脚。一般情况下，其高度是指室内地坪与室外地面之间的高差部分，也有的将底层窗台至室外地面的高度视为勒脚。
① 石砌勒脚。石砌勒脚是在勒脚部位的墙体采用天然石材或人造石材砌筑。
② 抹灰勒脚。抹灰勒脚是在勒脚部位抹20～30mm厚1:2.5水泥砂浆或水刷石。
③ 贴面勒脚。贴面勒脚是用花岗石、大理石等天然石材或水磨石板等人工石材作为勒脚贴面。
2024/4/11
页面 20
勒脚做法
（a）石砌勒脚 （b）抹灰勒脚 （c）带“咬口”抹灰勒脚 d）贴面勒脚
2024/4/11
页面 21
砖墙的细部构造
1．墙脚构造
（4）散水。散水指的是建筑物四周靠近勒脚下部地面上向外做成的坡度为3%～5%的排水坡。散水又称为排水坡或护坡。
它能将建筑物四周地表积水迅速排走，防止建筑物因积水渗入地基而下沉。散水宽度一般为600～1000mm，当屋面排水方式为自由落水时，散水应比屋面檐口宽150～200mm。散水一般是在素土夯实上铺三合土、灰土、混凝土等材料，也可用砖、石等材料铺砌而成。散水与勒脚交接处应设分隔缝，分隔缝内应用有弹性的防水材料嵌缝，以防止外墙下沉时散水被拉裂。同时，散水整体面层纵向距离每隔6～12mm做一道伸缩缝，缝内处理同勒脚与散水相交处的处理。
2024/4/11
页面 22
散水做法
（a）三合土散水 （b）混凝土散水 （c）散水与勒脚分隔缝的处理
2024/4/11
页面 23
砖墙的细部构造
1．墙脚构造
（5）排水沟。排水沟分明沟和暗沟两种，设置在外墙四周，将水有组织地导向集水井，然后流入排水系统。明沟一般可用素混凝土现浇，或者用砖砌、石砌，然后用水泥砂浆抹面。沟底应有0.5%～1%的坡度，坡向集水井，以保证排水通畅。暗沟是在明沟上加盖能漏水的盖板而成，便于人的行走，打开盖板后可进行沟底清扫或维修。
2024/4/11
页面 24
明沟构造做法
（a）砖砌明沟 （b）混凝土明沟
2024/4/11
页面 25
砖墙的细部构造
2．门窗过梁
在墙体上开设门窗洞口时，为了承受门窗洞口上部墙体传来的荷载，并把这些荷载传给两侧的墙体，需要在门窗洞口上设置横梁，称为门窗过梁
（1）砖拱过梁。它有平拱过梁和弧拱过梁两种。平拱过梁的做法：将立砖和侧砖相间砌筑，使砖缝上宽下窄，砖对称向两边倾斜，相互挤压形成拱，用来承担荷载。平拱的跨度为1.2m以内，弧拱的跨度稍大些。砖拱过梁节约钢材和水泥，但施工麻烦，整体性差，不宜用于上部有集中荷载、震动较大或地基承载力不均匀以及地震区的建筑。
2024/4/11
页面 26
砖拱过梁构造
（a）平拱 （b）弧拱
2024/4/11
页面 27
砖墙的细部构造
2．门窗过梁
（2）钢筋砖过梁。它是在洞口上部墙体内夹砌钢筋，形成能承受弯矩的加筋砖砌体。钢筋直径不应小于5mm，间距不宜大于120mm，钢筋伸入洞口两侧的墙体内的长度不宜小于240 mm，并设90°直弯钩，埋在墙体的竖缝中。过梁采用M5水泥砂浆砌筑，高度一般不小于5皮砖，且不小于门窗洞口跨度的1/4。当在过梁底部设钢筋时，要求梁底部砂浆层厚度不应小于30 mm，以保证钢筋不受锈蚀。钢筋砖过梁最大跨度为1.5m。
2024/4/11
页面 28
钢筋砖过梁构造
（a）正立面图 （b）剖立面图
2024/4/11
页面 29
砖墙的细部构造
2．门窗过梁
（3）钢筋混凝土过梁。当门窗洞口跨度大于2 m，或洞口上部有集中荷载，或房屋有不均匀沉降，或受较大的震动荷载时，可以采用钢筋混凝土过梁。
钢筋混凝土过梁的截面尺寸，应根据洞口的跨度和荷载计算而定。为了施工方便，过梁宽一般同墙厚，过梁的高度应与砖的皮数相配合，作为黏土实心砖墙的过梁，梁高常采用60mm、120mm、180mm、240mm等，作为多孔砖墙的过梁，梁高则采用90mm、180mm等。钢筋混凝土过梁的两端伸进墙内的支承长度为每边250mm。当洞口上部有圈梁时，洞口上部的圈梁可兼做过梁，且过梁部分的钢筋应按计算用量另行增配。
2024/4/11
页面 30
钢筋混凝土过梁截面形式
（a）矩形过梁 （b）L形过梁 （c）带窗楣板的过梁
2024/4/11
页面 31
砖墙的细部构造
3．窗台
窗洞下部应设置窗台，根据设置的位置可分为外窗台和内窗台。外窗台靠室外一侧设置，且须向外形成一定坡度。内窗台靠室内一侧设置，是为了排除窗上的凝结水，以保护室内墙面，以及存放东西、摆放花盆等，也方便室内装修和在其下安装暖气。
窗台还有悬挑窗台和不悬挑窗台之分。悬挑窗台常采用顶砌一皮砖，并向外挑出60mm，表面用1:3水泥砂浆抹出坡度并在下部做出滴水，以引导雨水沿滴水线聚集而下落。另一种悬挑窗台是用一砖倾斜侧砌，亦向外挑出60mm，自然形成坡度和滴水，用水泥砂浆严密勾缝，称为清水窗台，常用于清水墙面。此外，还有预制钢筋混凝土悬挑窗台等。
2024/4/11
页面 32
窗台形式
（a）不悬挑窗台 （b）平砌悬挑窗台 （c）侧砌悬挑窗台 （d）钢筋混凝土窗台
2024/4/11
页面 33
砖墙的细部构造
4．圈梁
圈梁是在房屋的檐口、窗顶、楼层、吊车梁顶或基础顶面标高处，沿砌体墙水平方向设置封闭状的按构造配筋的梁。它的作用是增强房屋的整体刚度，防止由于地基的不均匀沉降或较大震动荷载等对房屋引起的不利影响。
（1）装配式钢筋混凝土楼盖、屋盖或木楼盖、屋盖的砖房，横墙承重时应按如表10.2所示的要求设置圈梁；纵墙承重时，每层应设置圈梁，且有抗震要求的房屋，横墙上的圈梁间距应适当加密。
2024/4/11
页面 34
砖房现浇钢筋混凝土圈梁设置要求
墙 类 烈 度
6、7 8 9
外墙和内纵墙 屋盖处及每层楼盖处 屋盖处及每层楼盖处 屋盖处及每层楼盖处
内横墙 同上；屋盖处间距不应大于7m；楼盖处间距不应大于15m；构造柱对应部位 同上；屋盖处沿所有横墙，且间距不应大于7m；楼盖处间距不应大于7m；构造柱对应部位 同上；各层所有横墙
2024/4/11
页面 35
砖墙的细部构造
4．圈梁
（2）现浇或装配整体式钢筋混凝土楼、屋盖与墙体有可靠连接的房屋，应允许不另设圈梁，但楼板沿墙体周边应加强配筋并应与相应的构造柱钢筋可靠连接。
（3）宿舍、办公楼等多层砌体民用房屋，且层数为3～4层时，应在檐口标高处各设置一道圈梁；当层数超过4层时，应在所有纵横墙上隔层设置。
（4）采用现浇钢筋混凝土楼（屋）盖的多层砌体房屋，当层数超过5层时，除在檐口标高处设置一道圈梁外，可隔层设圈梁，并与楼（屋）面板一起现浇。未设置圈梁的楼面板嵌入墙内的长度不小于120mm，并沿墙长配置不小于2 10的纵向钢筋。
2024/4/11
页面 36
砖墙的细部构造
圈梁应符合的构造要求如下：图10.11 附加圈梁与圈梁的搭接
（1）圈梁宜连续地设置在同一水平面上，并形成封闭状；当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁。附加圈梁与圈梁的搭接长度不应小于两者中心垂直间距的2倍，且不得小于1m。
（2）圈梁宜与预制板设在同一标高处或仅靠预制板底。
（3）钢筋混凝土圈梁的宽度宜与墙厚相同，在寒冷地区可略小于墙厚，当墙厚不小于240mm时，其宽度不宜小于2/3墙厚。圈梁的高度不宜小于120mm。纵向钢筋不应少于4 10，绑扎接头的搭接长度按受拉钢筋考虑，箍筋间距不应大于300mm。
2024/4/11
页面 37
砖墙的细部构造
5．变形缝
建筑物由于温度变化、不均匀沉降及地震等原因可能会造成墙体破坏，因而要求在墙身的某些部位设置变形缝。变形缝两侧的墙体应断开，以利其自由变形。变形缝包括伸缩缝、沉降缝和防震缝三种。
（1）伸缩缝。为了防止或减轻房屋在正常使用条件下，由于温差和砌体干缩引起的墙体竖向裂缝，应在墙体中设置伸缩缝。伸缩缝应设在因温度和收缩变形可能引起应力集中、砌体产生裂缝可能性最大的地方。
2024/4/11
页面 38
砌体房屋伸缩缝最大间距（m）
屋盖或楼盖类别 间 距
整体式或装配整体式钢筋混凝土结构 有保温层或隔热层的屋盖、楼盖 50
无保温层或隔热层的屋盖 40
装配式无檩条体系钢筋混凝土结构 有保温层或隔热层的屋盖、楼盖 60
无保温层或隔热层的屋盖 50
装配式有檩条体系钢筋混凝土结构 有保温层或隔热层的屋盖 75
无保温层或隔热层的屋盖 60
瓦材屋面、木屋盖或楼盖、轻钢屋盖 100
2024/4/11
页面 39
砖墙的细部构造
5．变形缝
（2）沉降缝。当建筑物体型比较复杂时，宜根据其平面形状和高度差异情况，在适当部位用沉降缝将其划分为若干个刚度较好的单元，以利建筑各单元独立沉降，不相互牵制。建筑物的下列部位宜设置沉降缝：沉降缝要求不但把建筑物的墙体、楼板层、屋顶等全部断开，而且还要把基础部分断开。沉降缝宽一般为30～70mm，具体宽度与地基土质、建筑层数等有关
2024/4/11
页面 40
建筑物沉降缝的宽度（mm）
地 基 情 况 建筑物高度 沉降缝宽度
一般地基 ＜5m 5～10m 10～15m 30
50
70
软弱地基 2～3层 4～5层 5层以上 50～80
80～120
＞120
湿陷性黄土地基 ≥30～70
2024/4/11
页面 41
砖墙的细部构造
5．变形缝
（3）防震缝。抗震设防所采用的烈度称为设计烈度，我国地震烈度分为12度，其中6度及6度以内地区可不设防，7度以上（含7度）须设防。我国抗震设计烈度采用7、8、9
3度。对于8度、9度地区的多层砌体房屋，当房屋立面高差在6m以上，或有错层且楼板高差较大，或各部分的刚度、质量截然不同时，应在它们之间设置防震缝。
防震缝的宽度应根据烈度和房屋高度确定，可采用50～100mm，必要时宽度还可做大些。
2024/4/11
页面 42
防震缝处墙体构造
2024/4/11
页面 43
砖墙的细部构造
6．构造柱
（1）砖房构造柱设置位置
房 屋 层 数 设 置 部 位
6度 7度 8度 9度
四、五 三、四 二、三 外墙四角，错层部位横墙与纵墙交接处，大房间内外墙交接处，较大洞口两侧 7、8度时，楼、电梯间的四角；隔15m或单元横墙与纵墙交接处
六、七 五 四 二 隔开间横墙（轴线）与外墙交接处，山墙与内纵墙交接处；7～9度时，楼、电梯间的四角
八 六、七 五、六 三、四 内墙（轴线）与外墙交接处，内墙的局部较小墙垛处；7～9度时，楼、电梯间的四角；9度时内纵墙与横墙（轴线）交接处
2024/4/11
页面 44
砖墙的细部构造
6．构造柱
（2）构造柱断面尺寸。构造柱的断面尺寸一般不小于240mm×180mm；常用断面有：240mm×240mm，240mm×360mm，360mm×360mm。
（3）构造柱配筋。纵筋宜采用4 12，箍筋直径不小于 6，间距不大于250 mm，并在上下搭接处加密。设计烈度为7度超过六层，设计烈度为8度超过五层及设计烈度为9度时，构造柱纵筋宜采用4 14，箍筋直径不小于 8，间距不大于200 mm，并且，一般情况下房屋四角的构造柱钢筋直径均较其他构造柱钢筋直径大一个等级。
（4）构造柱与墙体的连接。在沿柱高度方向每隔300 mm（5皮砖）留马牙槎，在混凝土浇筑后，混凝土与墙体相互咬合，使构造柱与墙体形成一个整体。构造柱现浇混凝土的等级不低于C15级，常选用C20级、C25级、C30级。
（5）构造柱的锚固。构造柱不单设基础，但应伸入室外地坪以下500 mm的基础内，或者锚固于浅于室外地坪以下500 mm的地圈梁内。
2024/4/11
页面 45
构造柱做法
（a）墙体转角处 （b）墙体T形接头处 （c）构造柱截面
2024/4/11
页面 46
砖墙的细部构造
7．砌体拉结筋
对于设计烈度为7度，层高超出3.6m或长度超过7.2m的大房间，以及设计烈度为8度、9度的房间，如内外墙交接处及外墙转角处未设构造柱，则应沿墙高度方向每隔500 mm，按每120墙1 6设拉结钢筋，其在墙内的压长不宜小于1 000 mm。
后砌的非承重墙与之连接的墙之间应配置2 6拉结筋，其竖向间距为500 mm，钢筋在墙内的压条不宜小于500 mm。对设计烈度为8度及9度，长度大于5.1m的非承重墙，墙顶还应与楼板及大梁拉结，以保证非承重墙与相关结构之间的有效连接。
2024/4/11
页面 47
隔墙
隔墙的要求及种类
几种常见隔墙的构造
2024/4/11
页面 48
隔墙的要求及种类
1．对隔墙的要求
隔墙就是把房屋内部分隔成若干房间的墙。因为它只起分隔作用，且只承担自身重量，所以要求隔墙应满足轻质、厚度薄、隔声、防火、耐腐蚀、安装施工方便、经济美观等要求。
2024/4/11
页面 49
隔墙的要求及种类
2．隔墙的种类
大量民用性建筑中，常用的隔墙有轻骨架隔墙、块材隔墙和板材隔墙等。
（1）轻骨架隔墙。轻骨架隔墙系由木筋骨架或金属骨架及墙面材料两部分组成。由于墙面材料不同，又有板条抹灰隔墙、钢丝网抹灰隔墙和立筋面板隔墙之分。
（2）块材隔墙。块材隔墙系指采用普通砖、多孔砖，以及各种轻质砌块等砌筑的隔墙，包括砖砌隔墙和砌块隔墙等。
（3）板材隔墙。板材隔墙是指其板高度相当于房间净高，面积较大，且不依赖骨架，直接装配而成的隔墙。目前采用的大多数是条板，如预应力钢筋混凝土薄板、碳化石灰板、加气混凝土板、石膏珍珠板、水泥钢丝网夹芯板、复合彩色钢板等。
2024/4/11
页面 50
几种常见隔墙的构造
1．板条抹灰隔墙
板条抹灰隔墙主要是在木骨架（由上槛、下槛、墙筋、斜撑或横撑等组成）两侧钉板条及铁丝网，然后在两侧抹灰而成。
上下槛与墙筋断面一般为50mm×70mm或50mm×100mm，墙筋间距为400～600mm左右，斜撑或横撑间距为1.5m左右，断面同龙骨断面。灰板条尺寸通常为1 200mm×24mm×
6mm和1 200mm×38mm×9mm两钟。安装时，为利于湿胀干缩，在板缝接头处，要留有3～5mm宽的缝隙；为了利于抹灰，板条之间应留有7～10mm的缝隙。在板条墙与主要墙体交接处，为加强其强度，可在板条墙两侧钉上铁丝网。为了防止板条膨胀起鼓，板条的接头不应放在同一位置。
2024/4/11
页面 51
板条抹灰隔墙构造
2024/4/11
页面 52
几种常见隔墙的构造
2．普通砖隔墙
普通砖隔墙分半砖隔墙和1/4砖隔墙两种。半砖隔墙，即120墙，可采用全顺式砌筑，到顶后改为斜砌式，以保证与顶部楼盖的有效连接。砌筑用砂浆强度等级不低于M5。因半砖隔墙墙体比较薄，当高度大于3.6m和长度大于5m时，应采取加固措施以确保其稳定。另外，为确保隔墙与主墙间的有效连接，隔墙与主墙之间应设有拉接筋。1/4砖隔墙，即60墙，是采用单砖侧立砌。砌砖用砂浆为不低于M5水泥砂浆，构造措施基本与半砖隔墙相同。
2024/4/11
页面 53
几种常见隔墙的构造
3．泰柏板隔墙
泰柏板又称为钢丝网泡沫塑料水泥砂浆复合墙板。它是用直径为2mm的焊接钢丝网笼为构架，填充泡沫塑料芯层，面层经喷涂或抹水泥砂浆而成的轻质板材。这种板的特点是重量轻、强度高、防火、隔声、不腐烂等。其产品规格为2440mm×1220mm×75mm，抹灰后的厚度为100mm。泰柏板与顶板底板采用固定夹连接，墙板之间同样采用固定夹连接
2024/4/11
页面 54
泰柏板隔墙构造
（a）泰柏板构造 （b）泰柏板与楼板、地面的连接
2024/4/11
页面 55
墙面装修
墙面装修的作用及分类
墙面装修构造
2024/4/11
页面 56
墙面装修的作用及分类
1．墙面装修的作用
（1）保护墙体的作用。墙体暴露在自然环境中，会受到风、霜、雨、雪、太阳辐射等各种不利自然因素的影响，墙面装修可以防止墙体直接接触自然环境中的有害物质，还可以使墙体不直接受到外力的撞击，增强墙体的耐久性。
（2）改善墙体的物理性能，满足房屋使用功能。墙面装修增加了墙体的厚度及密封性，提高了墙体的保温性能，还能有效防止墙体缝隙引起的空气渗透；墙面装修能提高墙体的隔声能力，对有噪声的房间还可通过饰面板吸声；光洁、平整、浅色的墙体可以增加对光线的反射，提高室内照度。同时，经过装修的墙面容易清洁，有助于改善室内外的卫生环境。
（3）美观和装饰作用。进行墙面装修，可以根据室内外环境的特点，运用不同质地、色彩、纹理的建筑饰面材料，通过巧妙组合，营造出优美和谐的室内外环境，给人以美而舒适的感受。
2024/4/11
页面 57
墙面装修的作用及分类
2．墙面装修的分类
墙面装修的分类如下：
（1）按装修位置分类。墙面装修可以分为室内装修和室外装修两大类。建筑物外墙装修应采用强度高、耐水、耐久、抗冻的材料；内墙装修，根据不同部位所采用的材料有不同的要求，但总的来说，要求墙面装修层应平整、光洁、不易起尘、无毒无害等。
（2）按装修材料及施工方法分类。墙面装修可分为抹灰类、贴面类、涂刷类、裱糊类、铺钉类五大类
2024/4/11
页面 58
墙面装修分类
类 别 室 外 装 修 室 内 装 修
抹灰类 水泥砂浆、混合砂浆、聚合物水泥砂浆、拉毛、水刷石、干粘石、斩假石、假面砖、喷涂、滚涂等 纸筋灰粉面、麻刀灰粉面、石膏粉面、膨胀珍珠岩砂浆、混合砂浆、拉毛、拉条等
贴面类 外墙面砖、马塞克、水磨石板、天然石板 釉面砖、人造石板、天然石板等
涂料类 石灰浆、水泥浆、溶剂型涂料、乳液涂料、彩色胶砂涂料、彩色弹涂等 大白浆、石灰浆、油漆、乳胶漆、水溶性涂料、弹涂等
裱糊类 塑料墙纸、金属面墙纸、木纹壁纸、花纹玻璃纤维布、纺织面墙布及锦
铺钉类 各种金属饰面板、石棉水泥板、玻璃等 各种胶合板、纤维板、石膏板、装饰吸声板以及钙塑板等
2024/4/11
页面 59
墙面装修构造
1．抹灰类墙面装修
抹灰类墙面装修是采用水泥、石灰膏等作为胶结材料，加入砂或石渣用水拌和成砂浆或石渣浆，然后抹到墙面上的一种操作工艺
抹灰分为一般抹灰和装饰抹灰两大类：一般抹灰有石灰砂浆抹灰、混合砂浆抹灰、水泥砂浆抹灰、聚合物水泥砂浆、麻刀石灰、纸筋石灰、石膏灰等；装饰抹灰有水刷石、斩假石、干粘石、假面砖等。
为了保证抹灰平整、牢固、颜色均匀，避免开裂、脱落，抹灰层不宜太厚，外墙抹灰一般为20～25 mm，内墙抹灰为15～20 mm，且施工时必须分层操作，即分为底层、中层和面层。
底层主要与基层粘结，并起初步找平作用，厚度为15～20 mm，又称为找平层或打底层，施工中称为“刮糙”；其灰浆用料视基层材料而定。
2024/4/11
页面 60
墙面装修构造
1．抹灰类墙面装修
中层用于进一步找平，减少底层砂浆干缩导致面层开裂的可能，厚度一般为5～12 mm，所选材料可与底层相同，也可视装修要求而定。
面层主要起装饰作用，又称为罩面，厚度为3～5mm，要求表面平整无裂痕、色彩均匀，并可做成光滑、粗糙等不同质感以获得不同装饰效果。
抹灰按质量要求和主要工序分为3种标准。普通抹灰：一层底灰，一层面层；中级抹灰：一层底灰，一层中灰，一层面灰；高级抹灰：一层底灰，数层中灰，一层面灰。
2024/4/11
页面 61
墙裙构造
（a）贴瓷砖 （b）水磨石 （c）水泥砂浆抹灰
2024/4/11
页面 62
墙面装修构造
2．贴面类墙面装修
贴面类墙面装修是利用各种天然石板或人造板、块，通过绑、挂或直接粘贴等方法对墙面进行的装修处理。常用的贴面材料有瓷砖、面砖、锦砖和预制水刷石、水磨石板以及花岗岩、大理石等天然石板。一般把质感细腻的瓷砖、大理石板等作为内墙装修材料，而把质感粗犷、耐蚀性好的面砖、锦砖、花岗岩板等作为外墙装修材料。
2024/4/11
页面 63
墙面装修构造
（1）瓷砖。瓷砖是用优质陶土烧制成的一种内墙贴面材料，表面挂釉，具有吸水率低、色彩稳定、表面光洁美观、易于清洗等优点。一般常用于厨房、浴室、卫生间、医院手术室等处的墙裙、墙面和池槽面层。
（2）面砖。面砖多数是以陶土为原料，经加工成型、煅烧制成的一种贴面块，分挂釉和不挂釉、光面和带各种纹理饰面等不同类型。面砖质地坚固、防洞、耐蚀，色彩和规格多种多样，常用于内外墙面装修。
（3）锦砖。锦砖又称为马塞克，陶瓷锦砖是以优质陶土烧制而成的小块瓷砖，常用做地面装修，也可用于外墙装修。玻璃马塞克是一种半透明的玻璃质饰面材料，质地坚硬，色调柔和典雅，性能稳定，可组成各种花饰，且具有耐热、耐寒、耐蚀、不龟裂、光滑、自洁、不褪色、造价低等优点。
（4）天然石板。常见的天然石板有大理石板、花岗岩板等，具有强度高、结构致密、色彩丰富、不易被污染等优点，但加工复杂、要求较高，价格昂贵，属于高级装修饰面材料。
（5）人造石板。人造石板具有天然石板的花纹和质感，而且重量轻、强度高、耐酸碱、造价低、容易按设计要求制作，常见的有水磨石板、仿大理石板等。
2024/4/11
页面 64
墙面装修构造
3．涂料类墙面装修
涂料类墙面装修是利用各种涂料涂敷于墙体基层表面而形成完整牢固的保护膜，对墙体起保护、装饰作用。涂料分为有机涂料和无机涂料两类。
建筑内外墙面用涂料做饰面是最简便的一种装修方式。
4．裱糊类墙面装修
裱糊类墙面装修是将各种装饰性的墙纸、墙布织锦等卷材类装饰材料，用粘结剂裱糊在墙面上的一种装修做法。其材料和花色品种很多，主要有PVC（聚氯乙烯）塑料墙纸、玻璃纤维墙布、其他墙纸、墙布等。裱糊类墙面装修装饰性墙。
5．铺钉类墙面装修
铺钉类墙面装修在构造上与骨架隔墙相似，是把各种天然或人造薄板铺钉在墙面上的装修做法。它由骨架和面板两部分组成，在施工时先在墙面上立骨架（墙筋），然后在骨架上铺钉装饰面板。
2024/4/11
页面 65
知识梳理与总结
对墙体的作用、分类及要求做了概括的介绍；然后重点介绍了墙体的材料、组砌以及墙体上各部分细部构造的有关内容；最后介绍了隔墙及墙面装修的内容。要求学生学完后能够对墙体的细部构造有所掌握，同时知道隔墙及墙面装修的种类，并了解其做法。。
2024/4/11
页面 66
能力训练
训练项目1 请回答
1．简述墙体的作用、分类及要求。
2．墙体的组砌方式有哪些？
3．墙体上都有哪些细部构造，试着说出5种。
4．墙身防潮层的位置有哪些？具体构造做法有哪些？
5．什么是勒脚？说出其常见做法。
6．简述过梁的位置、作用及种类。
7．简述构造柱设置位置及构造要求。
8．什么是圈梁？其作用是什么？
9．墙身上有哪3种变形缝？设置的目的分别是什么？
10．简述隔墙的种类。
11．简述墙面装修的分类。
2024/4/11
页面 67
能力训练
训练项目2 填空
1．墙体的作用主要有以下三个方面：包括（ ）、（ ）、（ ）等。
2．樯体的细部构造一般是指在墙身上的细部做法，其中包括（ ）、（ ）、（ ）、（ ）和圈梁等内容。
3．常见的过梁有（ ）、（ ）、（ ）三种。
4．常用的隔墙有（ ）、（ ）、（ ）等。
5．墙身水平防潮层具体做法有（ ）、（ ）、（ ）等。
6．按装修材料和施工方法分类，墙面装修可分为（ ）、（ ）、（ ）、（ ）、（ ）五大类。
2024/4/11
页面 68
能力训练
训练项目3 选择（单选）
1．下列说法正确的是（ ）。
A非承重墙不承担自重 B非承重墙承担自重
C自承重墙承担自重 D填充墙承担自重
2. 下列说法正确的是（ ）。
A室内装修材料可以用于室外装修 B室外装修材料可以用于室内装修
C室内、室外装修材料原则上不可以互换 D装修材料用于室内与室外无规定
3．圈梁的设置原则是（ ）。
A封闭连续 B 必须现浇 C只在砖混结构中设置 D宽度与墙厚相同
4．下列说法正确的是（ ）。
A伸缩缝基础必须断开 B 沉降缝基础必须断开
C防震缝基础必须断开 D变形缝基础设置无规定
5．墙体沉降缝处进行盖缝处理后应确保其缝两边部分能够在（ ）自由变形。
A水平方向 B竖直方向 C水平和竖直方向 D 45度方向
2024/4/11
页面 69
能力训练
训练项目4 综合练习
1．绘图说明墙脚节点的构造要点和材料做法。
2．绘图表示墙体的组砌方式。

展开更多......

收起↑
