(共16张PPT)
墙体(三）
the wall

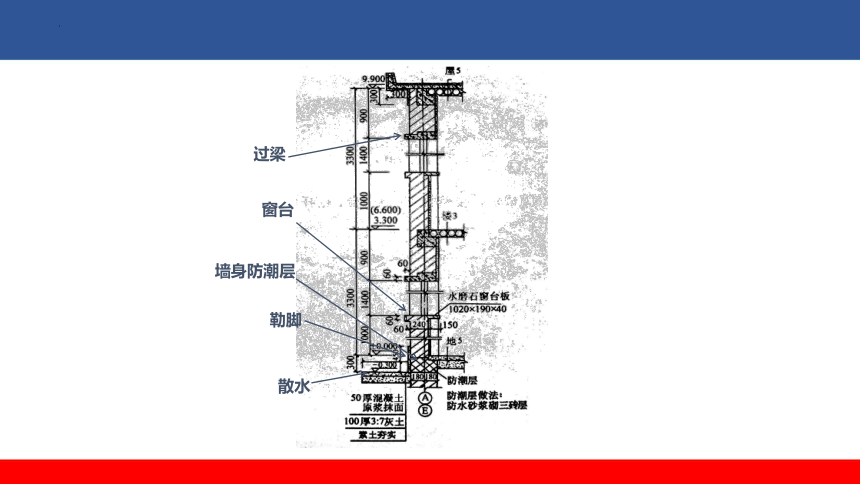

勒脚
散水
墙身防潮层
窗台
过梁

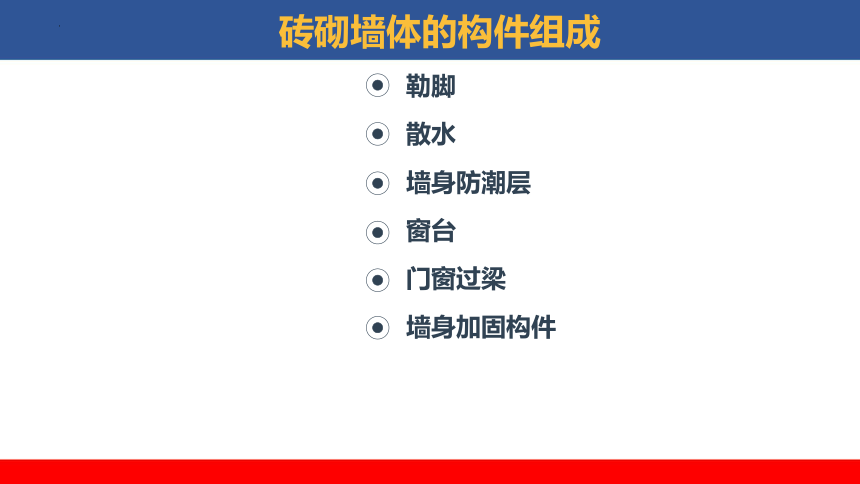

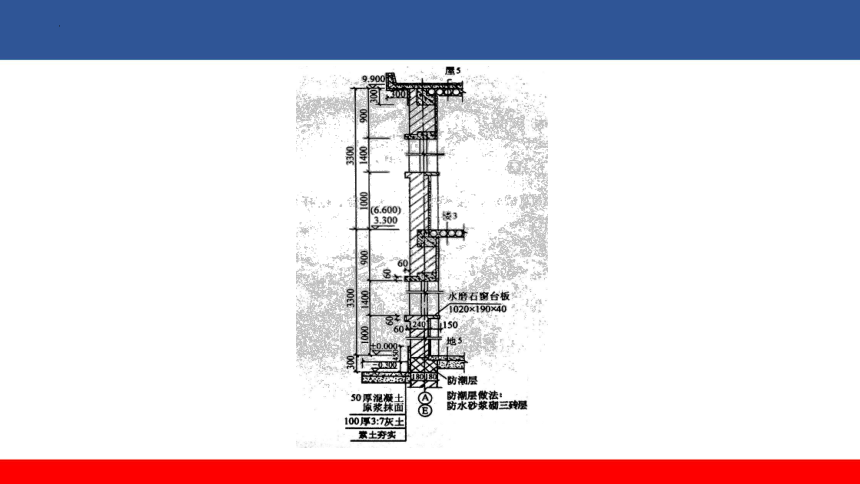

砖砌墙体的构件组成
勒脚
散水
墙身防潮层
窗台
门窗过梁
墙身加固构件

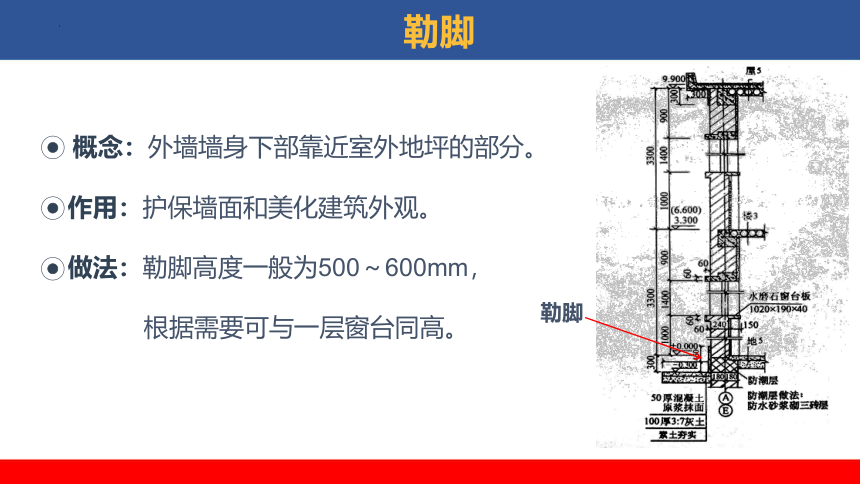

勒脚
概念：外墙墙身下部靠近室外地坪的部分。
作用：护保墙面和美化建筑外观。
做法：勒脚高度一般为500～600mm，
根据需要可与一层窗台同高。
勒脚

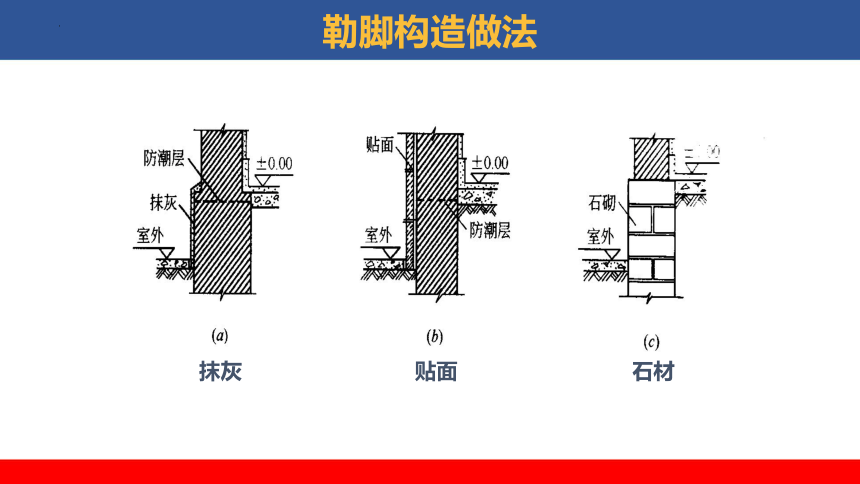

勒脚构造做法
抹灰
贴面
石材

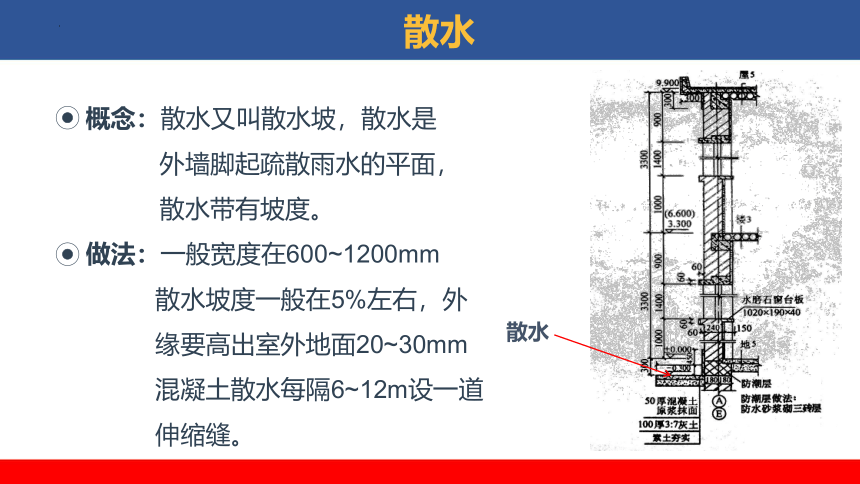

散水
概念：散水又叫散水坡，散水是
外墙脚起疏散雨水的平面，
散水带有坡度。
做法：一般宽度在600~1200mm
散水坡度一般在5%左右，外
缘要高出室外地面20~30mm
混凝土散水每隔6~12m设一道
伸缩缝。
散水
散水
勒脚
防潮层
防潮层包括：水平防潮层和垂直防潮层。
水平防潮层：水平防潮层一般应在室内地
面不透水垫层范围以内，通常在-0.060m标高处设置，要高于室外地坪150mm。当地面垫层为透水材料时，水平防潮层的位置应平齐或高于室内地60mm 即在0.060m处。
防潮层
根据不同的材料做法可以分为
防水砂浆防潮层
油毡防潮层
混凝土防潮层
根据不同的材料做法防潮层可以分为
（a）防水砂浆防潮层 （b）油毡防潮层 （c）细石混凝土防潮层
水平防潮层的位置
地面垫层为密实材料 地面垫层为透水材料
防潮层
建筑物室内地坪会出现高差或室内地坪低于室外地面的标高，这时要求按地坪高差的不同在墙身与之相适应的部位设两道水平防潮层，而且还应对有高差的部分的垂直墙面采取垂直防潮措施。
（a）1-1剖面
（b）平面
