建筑识图的基础知识
学习目标：掌握工程图的图示原理、图示方法和识读方法；
熟悉《房屋建筑制图统一标准》的有关规定，具备识图基本知识；
掌握绘图的方法和步骤，基本掌握尺规作图的方法和技巧；

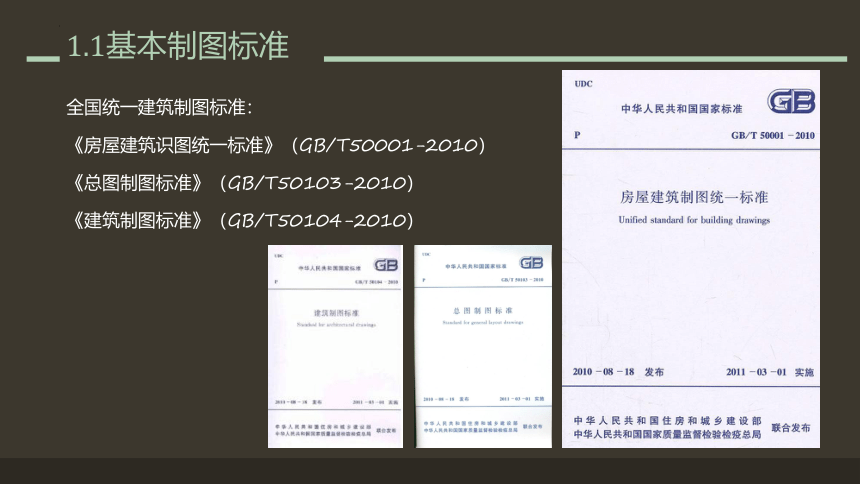

1.1基本制图标准
全国统一建筑制图标准：
《房屋建筑识图统一标准》（GB/T50001-2010）
《总图制图标准》（GB/T50103-2010）
《建筑制图标准》（GB/T50104-2010）

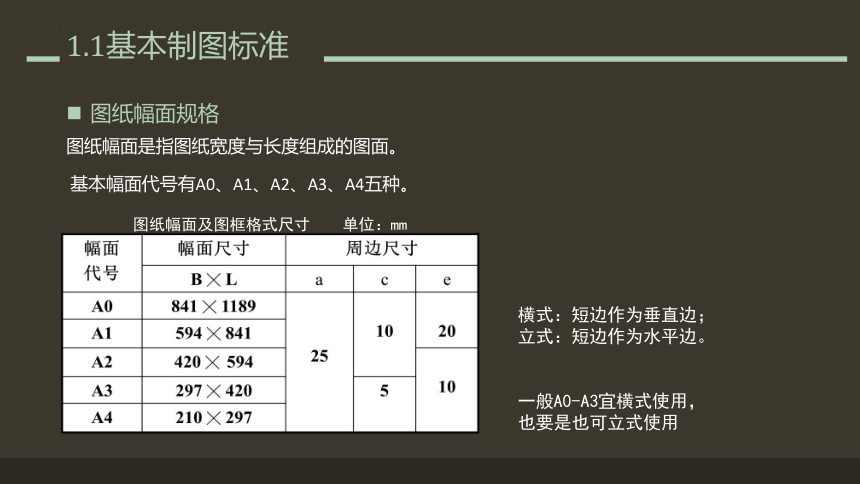

1.1基本制图标准
图纸幅面是指图纸宽度与长度组成的图面。
基本幅面代号有A0、A1、A2、A3、A4五种。
图纸幅面规格
图纸幅面及图框格式尺寸 单位：mm
横式：短边作为垂直边；
立式：短边作为水平边。
一般A0-A3宜横式使用，也要是也可立式使用

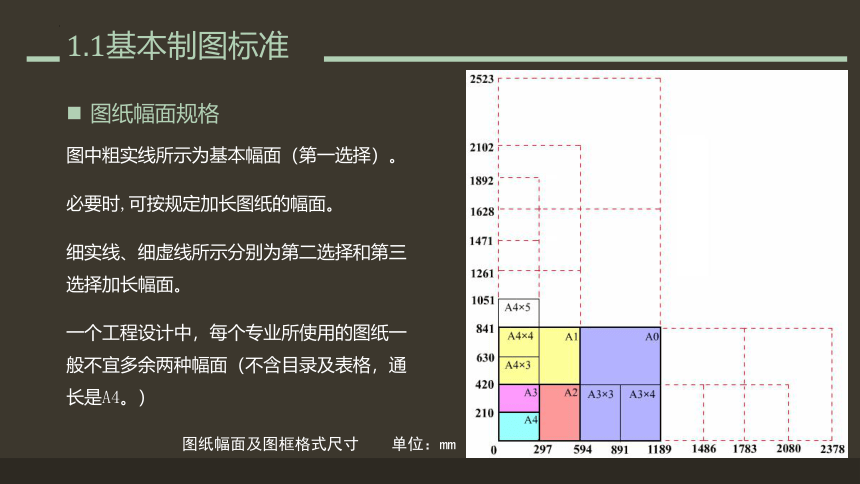

1.1基本制图标准
图中粗实线所示为基本幅面（第一选择）。
必要时,可按规定加长图纸的幅面。
细实线、细虚线所示分别为第二选择和第三选择加长幅面。
一个工程设计中，每个专业所使用的图纸一般不宜多余两种幅面（不含目录及表格，通长是A4。）
图纸幅面规格
图纸幅面及图框格式尺寸 单位：mm

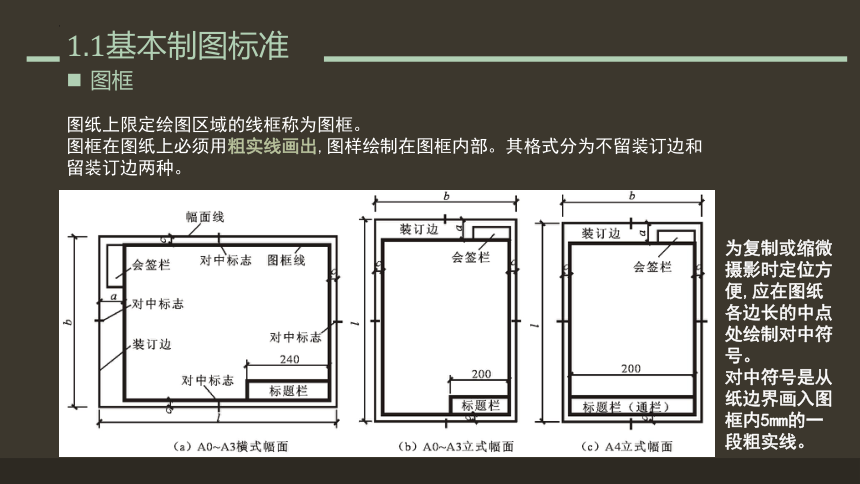

1.1基本制图标准
图框
图纸上限定绘图区域的线框称为图框。
图框在图纸上必须用粗实线画出,图样绘制在图框内部。其格式分为不留装订边和留装订边两种。
为复制或缩微摄影时定位方便,应在图纸各边长的中点处绘制对中符号。
对中符号是从纸边界画入图框内5mm的一段粗实线。

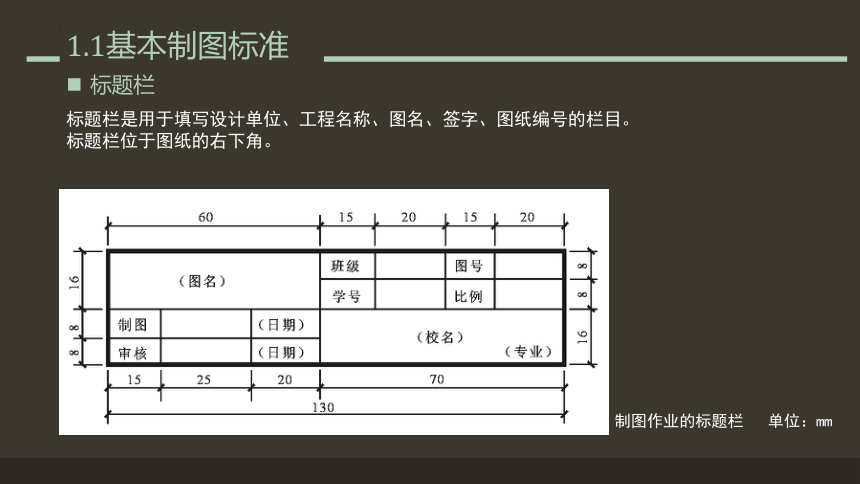

1.1基本制图标准
标题栏
标题栏是用于填写设计单位、工程名称、图名、签字、图纸编号的栏目。
标题栏位于图纸的右下角。
常规图纸标题栏 单位：mm
制图作业的标题栏 单位：mm

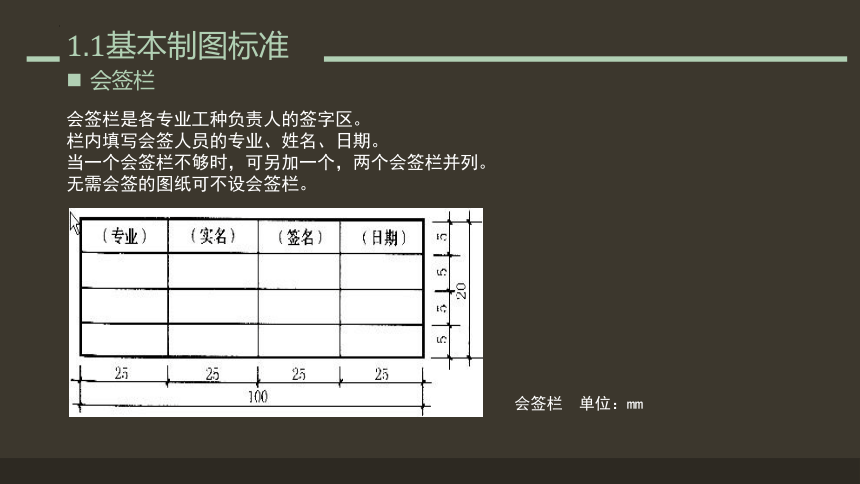

1.1基本制图标准
会签栏
会签栏是各专业工种负责人的签字区。
栏内填写会签人员的专业、姓名、日期。
当一个会签栏不够时，可另加一个，两个会签栏并列。
无需会签的图纸可不设会签栏。
会签栏 单位：mm
1.1基本制图标准

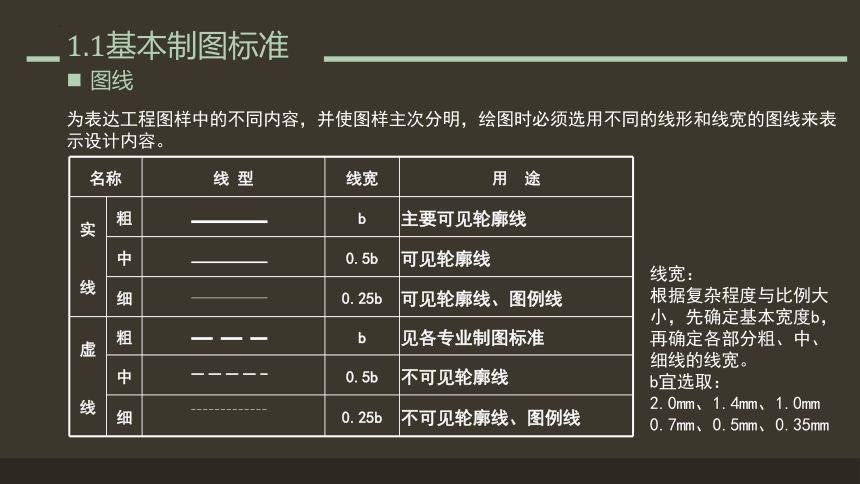

图线
为表达工程图样中的不同内容，并使图样主次分明，绘图时必须选用不同的线形和线宽的图线来表示设计内容。
线宽：
根据复杂程度与比例大小，先确定基本宽度b，再确定各部分粗、中、细线的线宽。
b宜选取：
2.0mm、1.4mm、1.0mm
0.7mm、0.5mm、0.35mm
名称 线 型 线宽 用 途
实 线 粗 b 主要可见轮廓线
中 0.5b 可见轮廓线
细 0.25b 可见轮廓线、图例线
虚 线 粗 b 见各专业制图标准
中 0.5b 不可见轮廓线
细 0.25b 不可见轮廓线、图例线

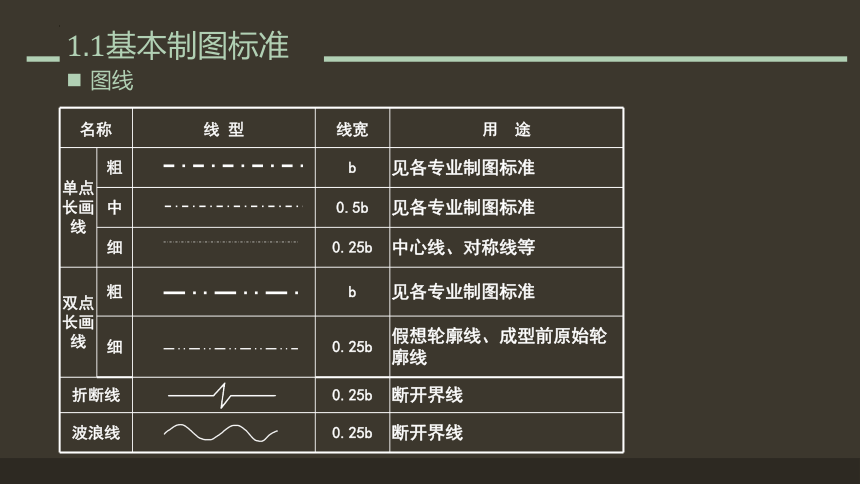

名称 线 型 线宽 用 途
单点长画线 粗 b 见各专业制图标准
中 0.5b 见各专业制图标准
细 0.25b 中心线、对称线等
双点长画线 粗 b 见各专业制图标准
细 0.25b 假想轮廓线、成型前原始轮廓线
折断线 0.25b 断开界线
波浪线 0.25b 断开界线
1.1基本制图标准
图线
1.1基本制图标准
图线的画法
(1)考虑缩微制图的需要,两条平行线之间的最小间隙一般不小于0.7 mm。
(2)虚线、单点长画线或长画线的线段长度和间隔宜各自相等。
(3)点画线与点画线交接或点画线与其他画线交接时，虚线与虚线或其他线交接时，
都应是线段交接。
(4) 图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。
1.1基本制图标准
字体
长仿宋字的特点
建筑工程图中的汉字、数字、字母等必须做到笔画清晰、字体端正、排列整齐、间隔均匀。
汉字
图纸上的汉字宜采用长仿宋字。字高h不应小于3.5 mm,其字宽约为0.7h。字高也称字号。
长仿宋字的书写要领是：横平竖直，注意起落，填满方格，结构匀称。
数字和字母
数字和字母有正体与斜体两种。数字和字母的字高应不小于2.5mm。
斜体字字头向右倾斜,与水平基准线成75°角。
1.1基本制图标准
比例
图样的比例是指图形与实物相应要素的线性尺寸之比，比例的大小是指其比值的大小。
比值大于1的比例，称为放大的比例，如5∶1；
比值小于1的比例，称为缩小的比例，如1∶100。
建筑工程图中所用的比例，应根据图样的用途与被绘对象的复杂程度选用，
并应优先选用表中的常用比例。
常用比例 1∶1、1∶2、1∶5、1∶10、1∶20、1∶50、1∶100、1∶150、1∶200、1∶500、1∶1000、1∶2000、1∶5000、1∶10000、1∶20000、1∶50000、1∶100000、1∶200000
可用比例 1∶3、1∶15、1∶25、1∶30、1∶40、1∶60、1∶150、1∶250、1∶300、1∶400、1∶600、1∶1500、1∶2500、1∶3000、1∶4000、1∶6000、1∶15000、 1∶30000
比例宜注写在图名的右侧，字的底线应取平齐，比例的字高应比图名字高小一号或两号。
1.1基本制图标准
尺寸标注
图纸上的图形只能表示物体的大小，而各部分的位置和大小必须由图上的标注尺寸来确定，
并以此作为施工图的依据。
尺寸的组成
图样上的尺寸应包括尺寸线、尺寸界线、尺寸起止符号和尺寸数字四要素。
建筑图形的尺寸标注
尺寸线、尺寸界线用细实线绘制；
尺寸起止符号一般用中实线的斜短画绘制，其倾斜的方向应与尺寸界线成顺时针45°，长度宜为2～3 mm；
尺寸数字应依其读数方向写在尺寸线的上方中部，如没有足够的注写位置，最外面的数字可注写在尺寸界线的外侧，中间相邻的尺寸数字可错开注写，也可引出注写；
为保证图上的尺寸数字清晰，任何图线不得穿过尺寸数字。不可避免时，应将图线断开；
半径、直径、角度、弧长的尺寸起止符号宜用箭头表示。
1.1基本制图标准
尺寸标注
1.1基本制图标准
尺寸标注
尺寸的排列与布置应注意以下几点：
（1）尺寸宜注写在图样轮廓线以外，不宜与图线、文字及符号相交。必要时，也可标注在图样轮廓线以内。
（2）互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列，小尺寸在里面，大尺寸在外面。小尺寸距图样轮廓线距离不小于10 mm，平行排列的尺寸线的间距宜为7～10 mm。
（3）总尺寸的尺寸界线，应靠近所指部位，中间的分尺寸的尺寸界线可稍短，但其长度应相等。
1.1基本制图标准
尺寸标注
项目 标注示例 说明
半径 　　半圆或小于半圆的圆弧应标注半径，如左下方的例图所示。标注半径的尺寸线应一端从圆心开始，另一端画箭头指向圆弧，半径数字前应加注符号“ R ”。
　　较大圆弧的半径，可按上方两个例图的形式标注；较小圆弧的半径，可按右下方四个例图的形式标注
直径 圆及大于半圆的圆弧应标注直径，如左侧两个例图所示，并在直径数字前加注符号“Φ”。在圆内标注的直径尺寸线应通过圆心，两端画箭头指至圆弧。
较小圆的直径尺寸，可标注在圆外，如右侧六个例图所示
1.1基本制图标准
尺寸标注
项目 标注示例 说明
角度、弧长与弦长 　　如左方的例图所示，角度的尺寸线是圆弧，圆心是角顶，角边是尺寸界线。尺寸起止符号用箭头；如没有足够的位置画箭头，可用圆点代替。角度的数字应水平方向注写。
　　如中间例图所示，标注弧长时，尺寸线为同心圆弧，尺寸界线垂直于该圆弧的弦，起止符号用箭头，弧长数字上方加圆弧符号。
　　如右方的例图所示，圆弧的弦长的尺寸线应平行于弦，尺寸界线垂直于弦　　
1.1基本制图标准
尺寸标注
项目 标注示例 说明
连续排列的等长尺寸 　　可用“个数×等长尺寸＝总长”的形式标注 　　
坡相同要素度 　　当构配件内的构造要素（如孔、槽等）相同时，可仅标注其中一个要素的尺寸及个数
1.2建筑制图的基本技能
绘图工具的使用
常用的绘图工具和绘图仪器有：
图板、丁字尺、三角板、圆规、绘图用笔、比例尺、曲线板、建筑模板、图纸等。
1.2建筑制图的基本技能
绘图工具的使用
1.2建筑制图的基本技能
绘图的一般方法与步骤
(1) 准备好铅笔及圆规；擦净图板、丁字尺和三角板。
(2) 根据所绘图形的大小和比例，选取合适的图纸幅面。
(3) 用丁字尺找正后，用胶带固定图纸。
(4) 用细实线画图框及标题栏。
(5) 布图，先画基准线，再画主要轮廓线，最后画细节。
(6) 检查、修改底稿作图线。
(7) 按先曲线后直线、先实线后其他线的顺序描深。尽量使同类线的粗细、浓淡一致。
(8) 标注尺寸,书写其他文字、符号，填写标题栏。
(9) 检查，改正错误，清洁图面，完成全图。
