墙体的基本构造
1

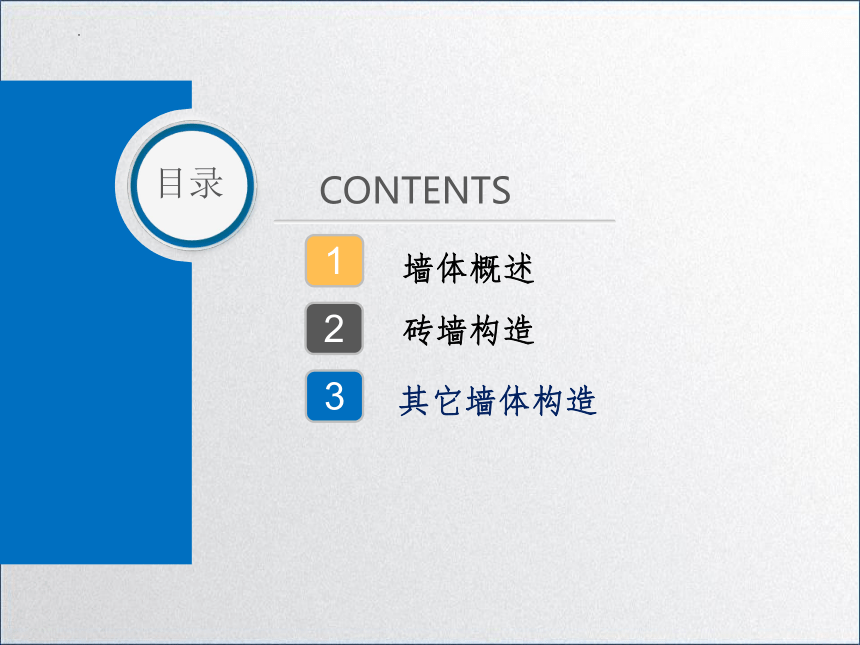

CONTENTS
目录
墙体概述
1
砖墙构造
2
其它墙体构造
3
墙体概述
01

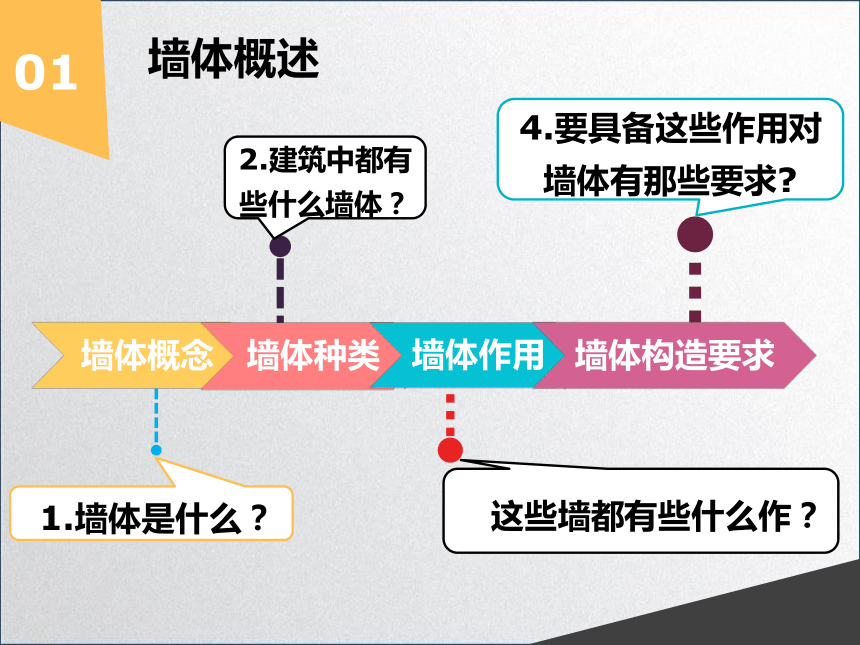

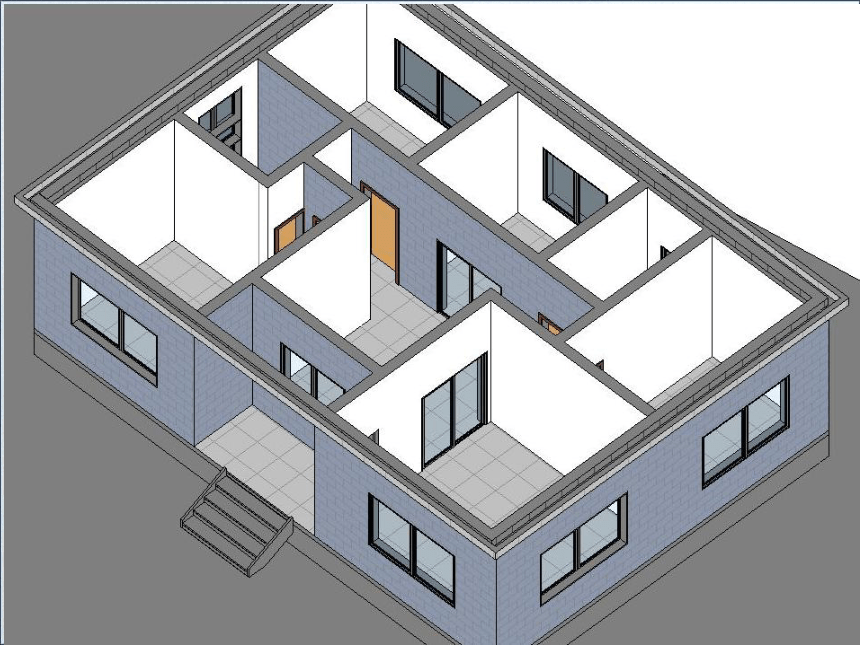

墙体概述
墙体概念
墙体种类
墙体作用
墙体构造要求

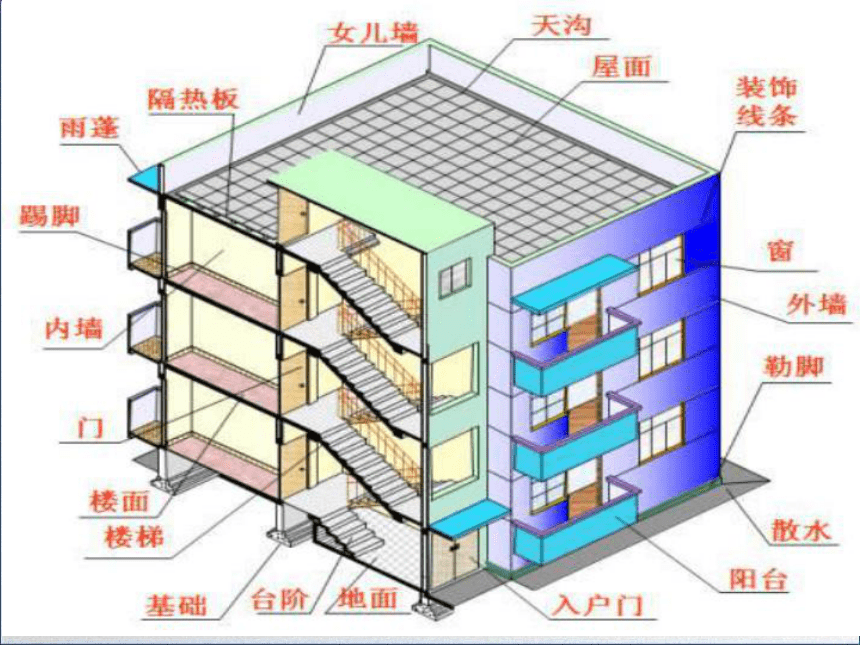

2.建筑中都有些什么墙体？
1.墙体是什么？
3.这些墙都有些什么作？
4.要具备这些作用对墙体有那些要求

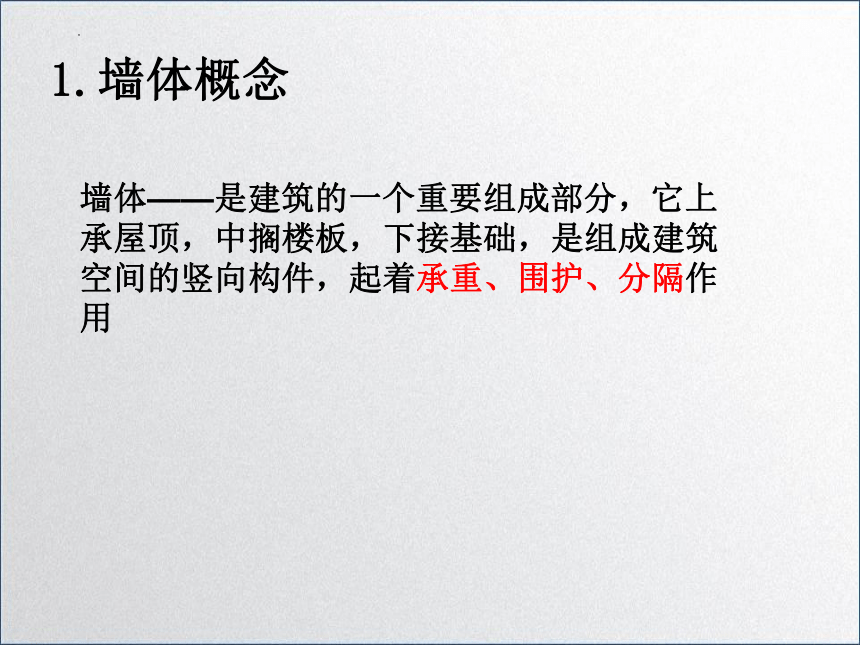

1.墙体概念
墙体——是建筑的一个重要组成部分，它上承屋顶，中搁楼板，下接基础，是组成建筑空间的竖向构件，起着承重、围护、分隔作用
2.建筑物墙体分类

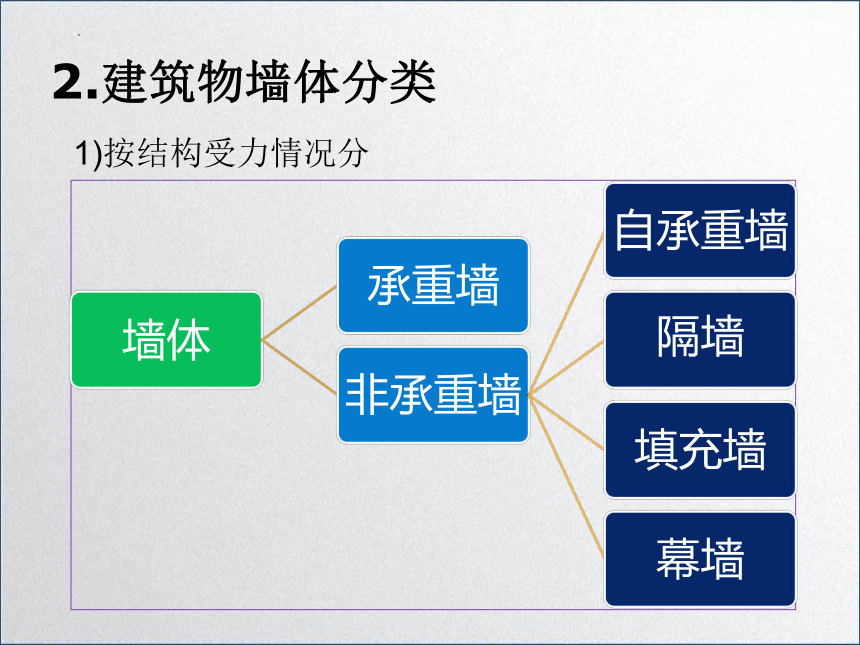

1)按结构受力情况分
2.建筑物墙体分类

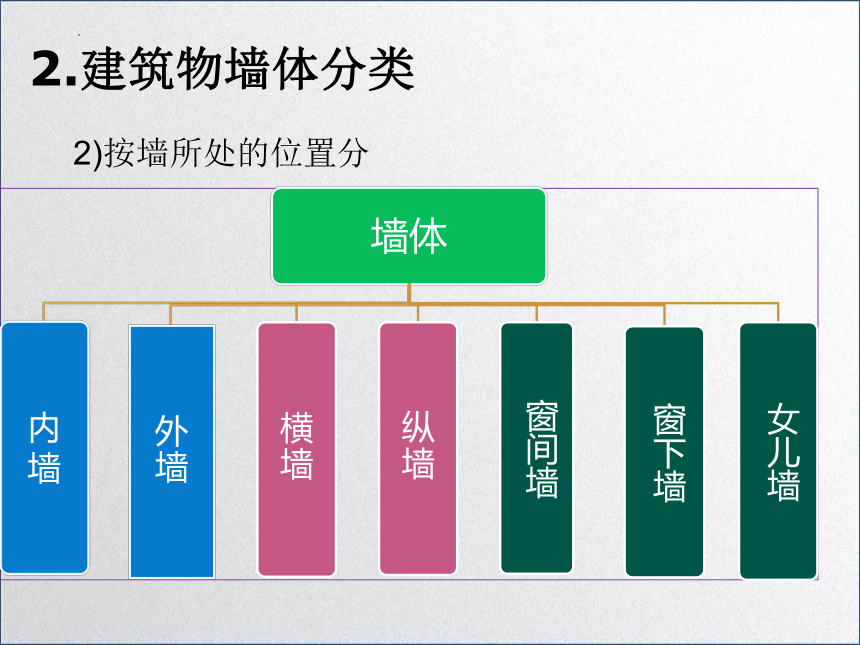

2)按墙所处的位置分
8
建筑物墙体分类
10
2.建筑物墙体分类
11
2.建筑物墙体分类
12
3.墙体作用
墙体作用
承重
围护
分隔
13
4.墙体的构造要求
1.具有足够的强度和稳定性，以保证建筑物的坚固和耐久
2.外墙必须满足保温和隔热要求
3.满足隔声的要求
4. 选用的材料及截面厚度，都应符合防火规范中相应燃烧性能和耐火极限所规定的要求
5.要减轻墙体自重，降低造价，不断采用新的墙体材料和构造方法
6.要适应建筑工业化要求，尽可能采用预制装配式墙体材料。
02
砖墙构造
砖墙的组砌
1
砖墙的细部构造
2
砖墙的抗震构造措施
3
砖墙的组砌
1.砖墙材料
砖墙的组砌
1
多孔粘土砖
实心粘土砖
粉煤灰硅酸盐砌块
混凝土空心砌块
砌筑砂浆
●砌体墙材料
承重多孔砖实际尺寸为：
240mm（长）×115mm（宽）×90mm（厚），190mm（长）×190mm（宽）×90mm（厚）等；
水泥砌块：
混凝土小型空心砌块的常见尺寸为190mm×190mm×390mm，辅助块尺寸为90mm×l90mm×190mm和190mm×l90mm×90mm等；
煤灰硅酸盐中型砌块的常见尺寸为240mm×380mm×880mm和240mm×430mm×850mm等。
蒸压加气混凝土砌块长度多为600mm，其中a系列宽度为75mm、100mm、125mm和150mm，厚度为 200mm、250mm和300mm；b系列宽度为60mm、120mm、180mm等，厚度为240mm和300mm
粉煤灰硅酸盐砌块
混凝土空心砌块
砌筑砂浆
常用粘结材料的主要成分——水泥、黄砂、石灰膏。
级配——不同的材料配合的重量比。
水泥砂浆——水泥和黄砂配合。其常用级配（水泥：黄砂）为1:2、1:3等。
混合砂浆——在水泥砂浆中加入石灰膏。其常用级配（水泥：石灰：黄砂）为1:1:6、1:1:4等。
强度——砂浆为刚性材料，主要考虑抗压强度。其强度等级分为：M0.4、M1.0、M2.5、M5.0、M7.5、M10、M15等7个等级。
2.砖墙的厚度
砖墙的组砌
3.砖墙的组砌方式
砖墙的组砌
1）砖墙的组砌原则
实心砖墙在砌筑时要做到横平竖直，上下错缝，内外搭接，不留通缝，且错缝的距离为60mm,砂浆饱满，厚薄均匀。
2）常见的组砌方式
全顺式
两平一侧式
一顺一丁式
多顺一丁式
十字式（梅花丁）
细部
散水与明沟
墙身防潮
窗台
勒脚
过梁
烟道与通风道
砖墙的细部构造
2
