单元三 单层工业厂房维护构件
0
1
单元描述
知识目标
技能目标
1
2
3

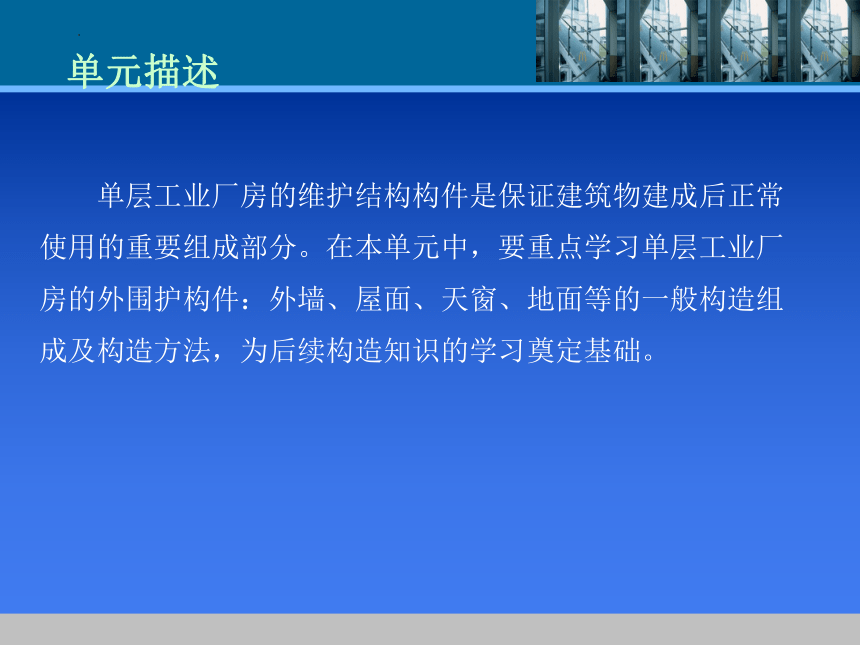

单层工业厂房的维护结构构件是保证建筑物建成后正常使用的重要组成部分。在本单元中，要重点学习单层工业厂房的外围护构件：外墙、屋面、天窗、地面等的一般构造组成及构造方法，为后续构造知识的学习奠定基础。
单元描述
单层工业厂房外墙、屋面、天窗、地面的一般构造组成及构造方法。

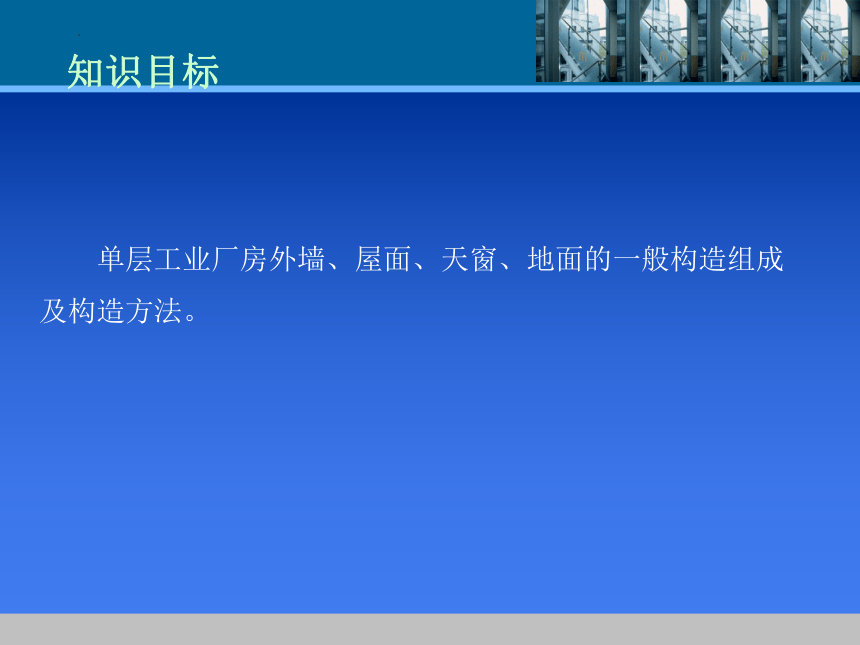

知识目标

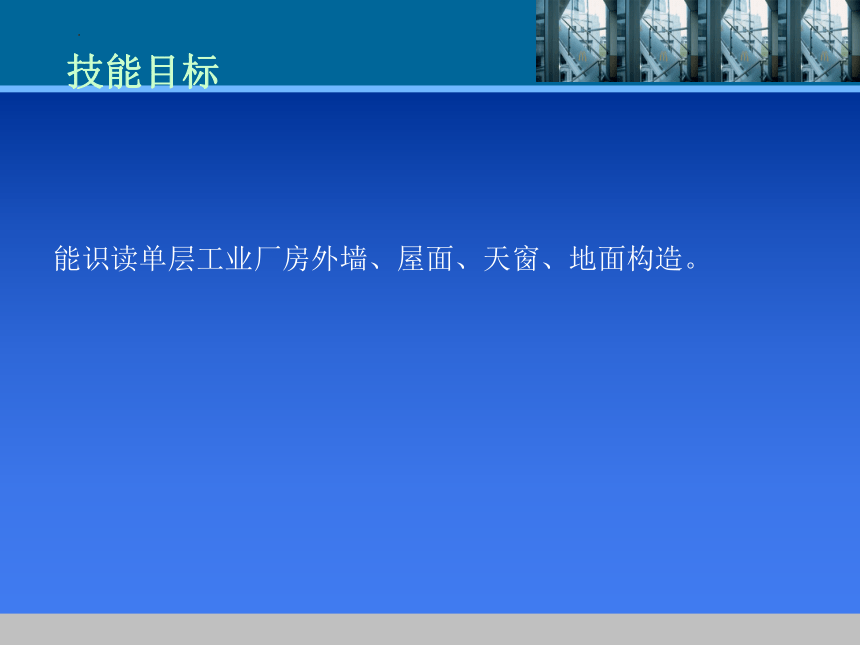

能识读单层工业厂房外墙、屋面、天窗、地面构造。

技能目标
5

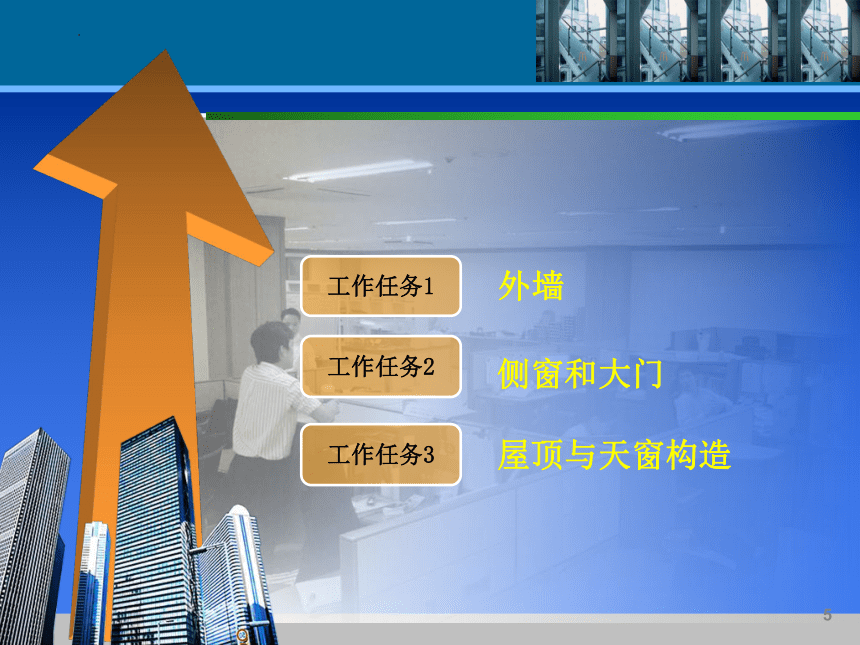

工作任务1
工作任务2
侧窗和大门
外墙
工作任务3
屋顶与天窗构造
6

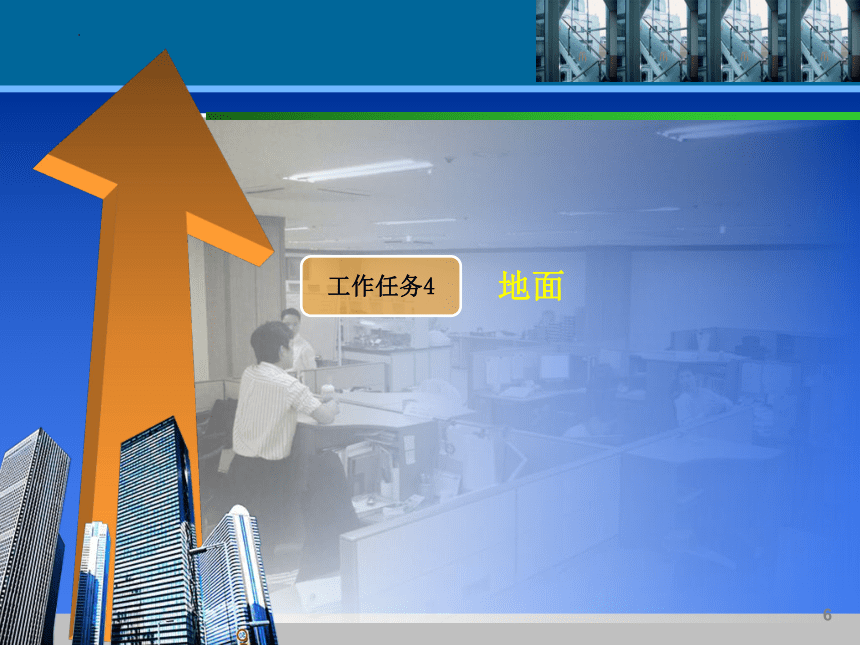

工作任务4
地面
任务书

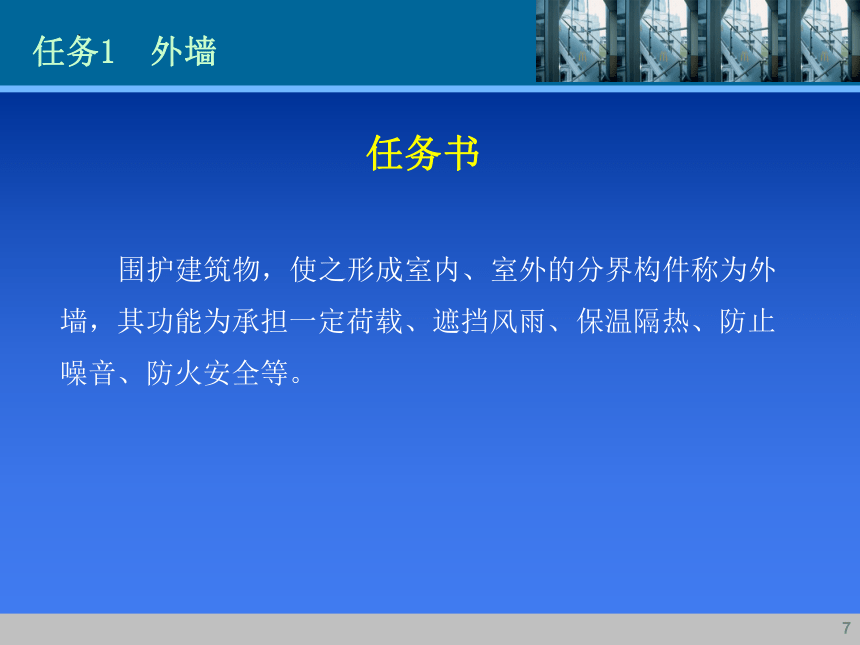

围护建筑物，使之形成室内、室外的分界构件称为外墙，其功能为承担一定荷载、遮挡风雨、保温隔热、防止噪音、防火安全等。
任务1 外墙
7

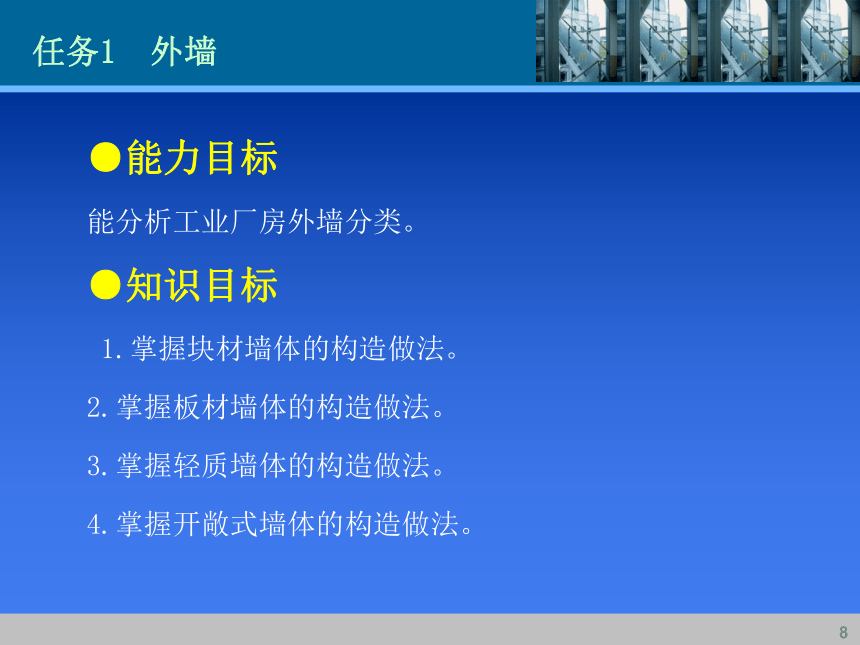

●能力目标
能分析工业厂房外墙分类。
●知识目标
1.掌握块材墙体的构造做法。
2.掌握板材墙体的构造做法。
3.掌握轻质墙体的构造做法。
4.掌握开敞式墙体的构造做法。
8
任务1 外墙

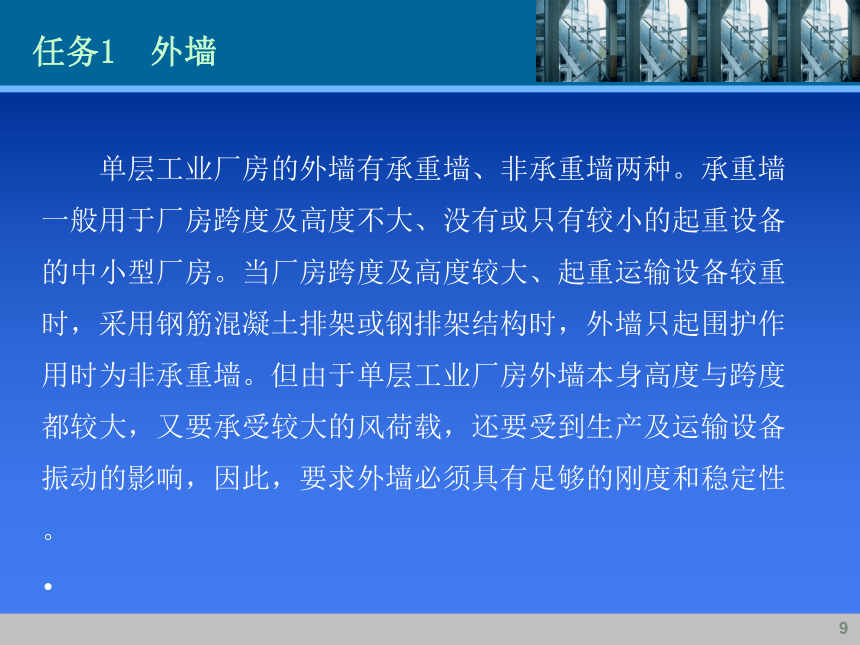

单层工业厂房的外墙有承重墙、非承重墙两种。承重墙一般用于厂房跨度及高度不大、没有或只有较小的起重设备的中小型厂房。当厂房跨度及高度较大、起重运输设备较重时，采用钢筋混凝土排架或钢排架结构时，外墙只起围护作用时为非承重墙。但由于单层工业厂房外墙本身高度与跨度都较大，又要承受较大的风荷载，还要受到生产及运输设备振动的影响，因此，要求外墙必须具有足够的刚度和稳定性。

9
任务1 外墙
10
任务1 外墙
(b) (c) (d)

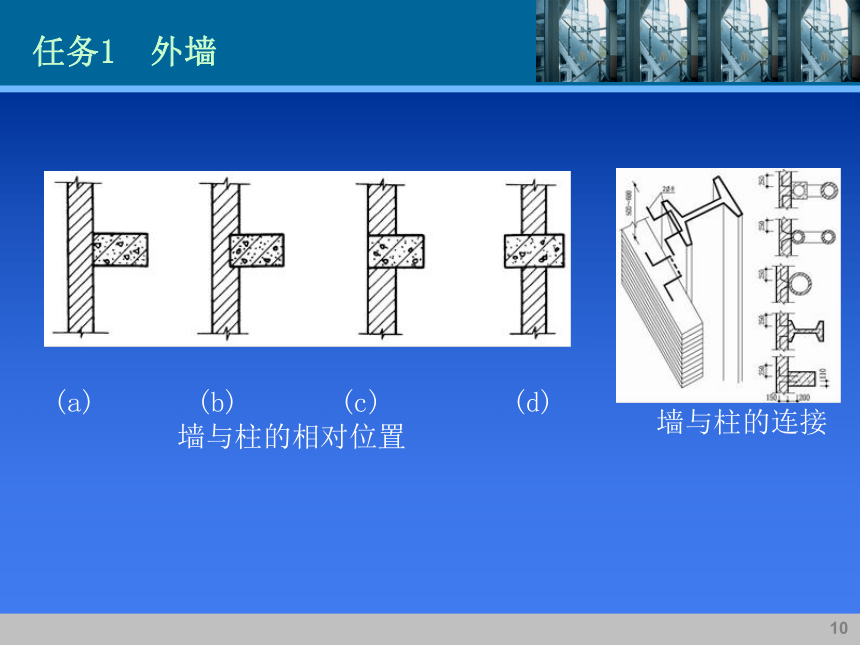

墙与柱的相对位置
墙与柱的连接

11
任务1 外墙

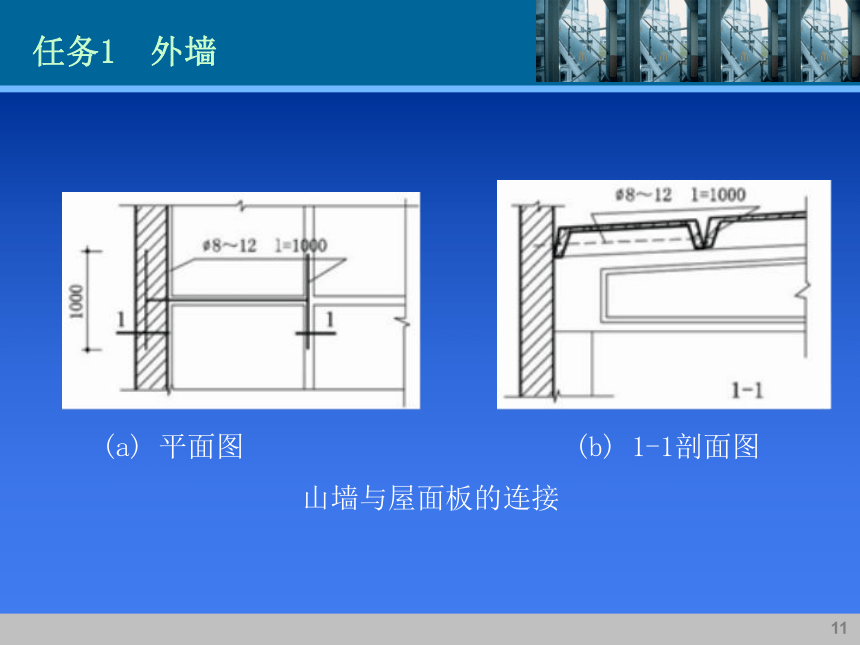

(a) 平面图 (b) 1-1剖面图
山墙与屋面板的连接
12
任务1 外墙
墙板按其构造和材料，可分为如下几种
（1）钢筋混凝土槽形板、空心板。
（2）配筋混凝土墙轻板。
（3）复合墙板。
墙板的布置
墙板排列的原则是应尽量减少所用墙板的规格类型。墙板可从基础顶面开始向上排列至檐口，最上一块为异形板；也可从檐口向下排，多余尺寸埋入地下；还可以柱顶为起点，由此向上和向下排列。墙板的布置方式有三种，横向、竖向和混合布置。
13
任务1 外墙
墙板与柱的连接
（1）柔性连接 （2）刚性连接
板缝处理
（1）水平缝 （2）垂直缝
轻质板材墙
压型钢板外墙
波形石棉水泥瓦墙板

任务2 侧窗和大门
任务书
单层厂房侧窗面积大，要满足采光、通风和不同生产工艺的要求。厂房大门主要供生产运输车辆和人流通行与疏散使用，单层厂房大门洞口尺寸与运输工具及货物的外形尺寸有关。不同类型厂房大门的构造做法，与其开启方式、门扇尺寸和使用功能有关。
14
●能力目标
能识读侧窗和大门的构造。
●知识目标
掌握侧窗和大门的作用、种类和构造做法。
15
任务2 侧窗和大门
在单层厂房中，侧窗不仅要满足采光和通风的要求，对有爆炸危险的车间，侧窗还应便于泄压；要求恒温恒湿的车间，侧窗应有足够的保温隔热性能；洁净车间要求侧窗防尘和密闭等。另外，工业建筑侧窗面积较大，在构造设计时，还应既坚固耐久、开关方便，又节省材料与造价。
16
任务2 侧窗和大门
工业建筑侧窗一般采用单层窗，只有严寒地区在4m以下高度范围，或生产有特殊要求的车间（恒温、恒湿、洁净），才部分或全部采用双层窗。
工业建筑侧窗常用的开启方式有：平开窗、中悬窗、固定窗、垂直旋转窗等。
工业建筑侧窗一般采用单层窗，只有严寒地区在4m以下高度范围，或生产有特殊要求的车间（恒温、恒湿、洁净），才部分或全部采用双层窗。
工业建筑侧窗常用的开启方式有：平开窗、中悬窗、固定窗、垂直旋转窗等。
17
任务2 侧窗和大门
18
任务2 侧窗和大门

侧窗构造
（1）实腹钢窗。 （2）空腹钢窗。
（3）垂直旋转窗 （4）侧窗开关器
大门的尺寸
厂房大门主要是供生产运输车辆及人通行、疏散之用。门的尺寸应根据所需运输工具、运输货物的外形并考虑通行方便等因素而定。一般门的宽度，应比满载货物的车辆宽600~1000mm，高度应高出400~600mm。大门的尺寸以300mm为模数，常用厂房大门的规格尺寸。
19
任务2 侧窗和大门
厂房大门开启方式

任务3 屋顶与天窗构造
任务书
单层厂房屋面构造根据保温、隔热要求分为保温屋面和不保温屋面；按照防水材料和做法不同，有卷材防水屋面和非卷材防水屋面。在设计屋面构造时，在保证足够强度和刚度的前提下，应正确解决好防水、排水、保温和隔热等问题。通过学习，应掌握屋顶构造、屋顶防水与细部构造以及其屋顶保温与隔热做法等基本内容。在大跨度和多跨的单层工业厂房中，为了满足天然采光和自然通风的要求，通常要在厂房的屋顶部设置各种类型的天窗。
●能力目标
能识读屋顶与天窗构造。
●知识目标
1.熟悉天窗的作用和基本类型。
2.掌握矩形天窗、下沉式天窗和平天窗的构造。
3.掌握屋顶构造。
4.掌握屋顶防水与细部构造。
5.掌握屋顶保温与隔热做法。
任务3 屋顶与天窗构造
任务3 屋顶与天窗构造
单层厂房的屋顶构造与民用建筑屋面构造基本相同，但由于厂房屋面面积大、重量大，以及屋面直接受厂房内部振动、高温、腐蚀性气体、积灰等因素的影响，因此，排水、防水构造复杂，造价也高。

屋面排水坡度
卷材防水屋面坡度要求较平缓，一般以1/3~1/5为宜；非卷材防水屋面，则要求排水快，坡度一般为1/4。

任务3 屋顶与天窗构造
构件自防水屋面
构件自防水屋面防水的关键是板缝的处理，常用的有嵌缝式、脊带式和搭盖式。
波形瓦（板）屋面
常用的波形瓦屋面有石棉水泥波瓦、镀锌铁皮波瓦和压型钢板等，其中石棉水泥波瓦最常用。石棉水泥波瓦的规格有大波瓦、中波瓦和小波瓦三种。在厂房中常采用大波瓦，石棉水泥瓦直接铺设在檩条上，檩条间距应与石棉瓦的规格相适应，一般是一块瓦跨三根檩条。
任务3 屋顶与天窗构造

细部构造
（1）挑檐 （2）天沟
（3）屋面泛水
屋面保温
屋面板下设保温层主要用于构件自防水屋面，其做法可分为直接喷涂和吊挂两种。
任务3 屋顶与天窗构造

屋面隔热
当厂房高度大于8米，且采用钢筋混凝土屋面时，屋面对工作区的辐射热有影响，屋面应考虑隔热措施。通风屋面隔热效果较好，构造简单，施工方便，在一些地区采用较广。也可在屋面的外表面涂刷反射性能好的浅色材料，以达到降低屋面温度的效果。
任务3 屋顶与天窗构造
（a）上凸式天窗
（b）下沉式天窗
（c）平天窗
天窗的类型
任务4 地面
任务书
单层厂房地面面积大，受有较大的荷载作用，除满足一般地面要求外，还要考虑防腐蚀、防爆、防油污、耐热和抗冲击等。单层厂房内的钢梯及平台、走道板等是必不可少的辅助设施。
●能力目标
1.了解单层厂房地面的组成。、
2.掌握单层厂房地面的构造要求。
3.熟悉钢梯与平台、走道板等设施的构造。
●知识目标
能识读单层厂房地面构造。
任务4 地面
任务4 地面
厂房地面应具有如下特点与要求
（1）具有足够的强度和刚度，满足大型生产和运输设备的使用要求，有良好的抗冲击、耐振、耐磨、耐碾压性能。
（2）满足不同生产工艺的要求，如隔热、防火、防水、防腐蚀、防尘等。
（3）合理选择材料与构造做法，降低造价。
（4）处理好设备基础、不同生产工段对地面不同要求引起的多类型地面组合拼接。
（5）满足设备管线敷设、地沟设置等特殊要求
任务4 地面
厂房地面的组成
厂房地面一般也是由面层、垫层、基层（地基）组成。当只设这些构造层还不能满足生产与使用要求时，还要增设找平层、结合层、隔离层、保温层、隔声层、防潮层等其他构造层次。
地面细部构造
（1）地面变形缝 （2）交界缝
（3）地面与铁轨的连接 （4）地面坡度与地沟
（5）坡道
