墙体（二）
the walls

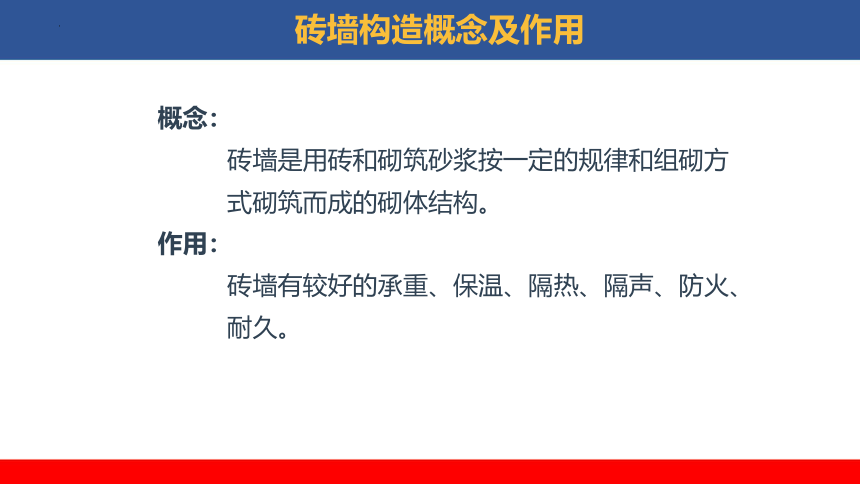

砖墙构造概念及作用
概念：
砖墙是用砖和砌筑砂浆按一定的规律和组砌方
式砌筑而成的砌体结构。
作用：
砖墙有较好的承重、保温、隔热、隔声、防火、
耐久。

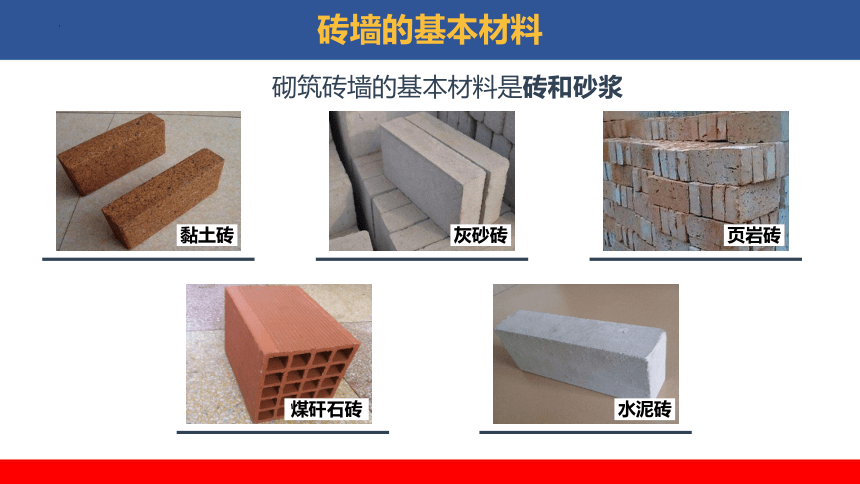

砖墙的基本材料
砌筑砖墙的基本材料是砖和砂浆
黏土砖
灰砂砖
页岩砖
煤矸石砖
水泥砖

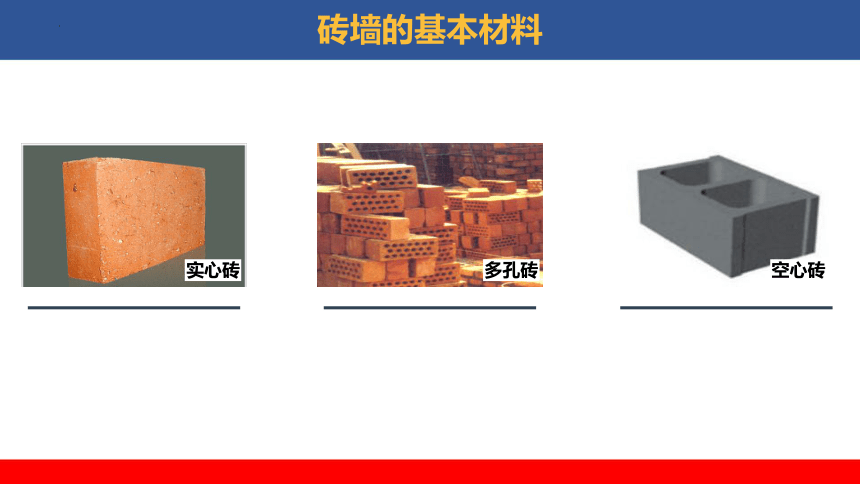

砖墙的基本材料
实心砖
多孔砖
空心砖

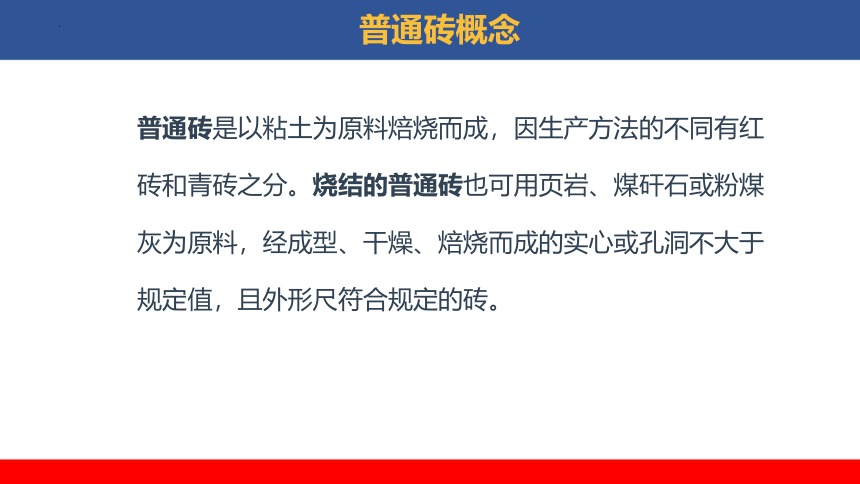

普通砖概念
普通砖是以粘土为原料焙烧而成，因生产方法的不同有红砖和青砖之分。烧结的普通砖也可用页岩、煤矸石或粉煤灰为原料，经成型、干燥、焙烧而成的实心或孔洞不大于规定值，且外形尺符合规定的砖。

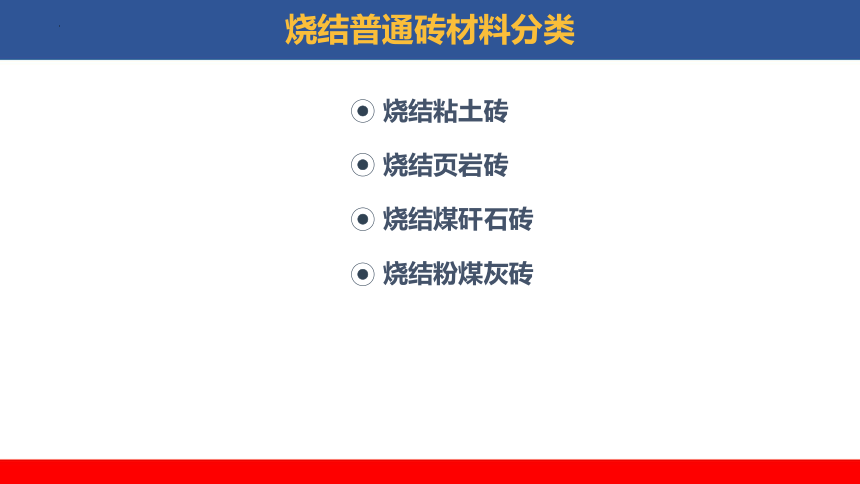

烧结普通砖材料分类
烧结粘土砖
烧结页岩砖
烧结煤矸石砖
烧结粉煤灰砖

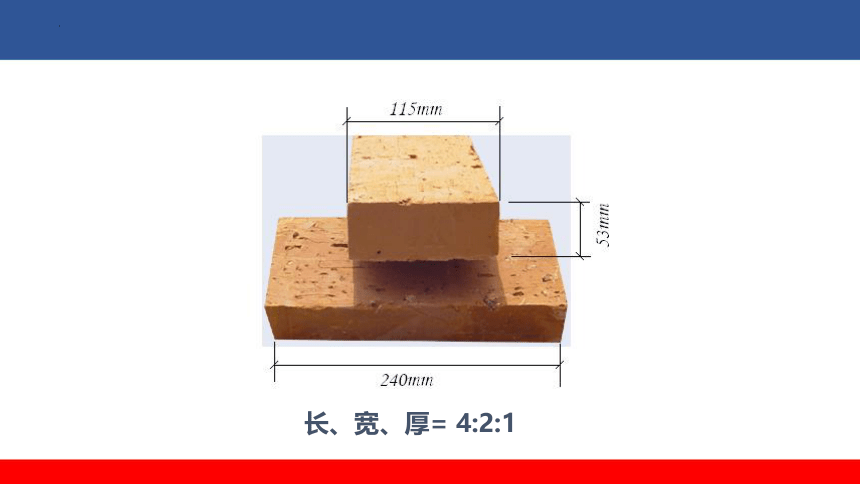

长、宽、厚= 4:2:1

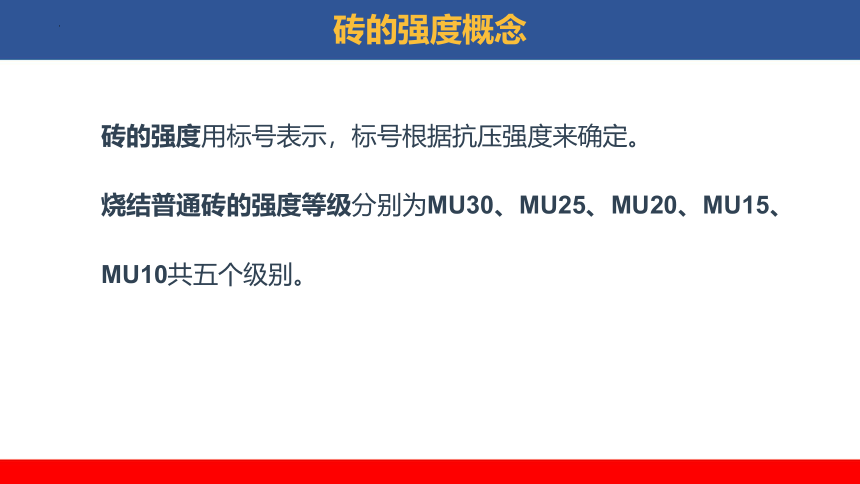

砖的强度概念
砖的强度用标号表示，标号根据抗压强度来确定。
烧结普通砖的强度等级分别为MU30、MU25、MU20、MU15、MU10共五个级别。
砖的强度概念
烧结多孔砖是以粘土、页岩、煤矸石为主要原料经焙烧而成，孔洞率不小于15%，孔形为圆孔、或非圆孔，孔的尺寸小而数量多，主要适用于承重部位的砖，简称多孔砖。
P型砖
M型砖
砂浆的概念
砂浆的组成砂浆是由胶结料、细骨料和水搅拌而成，有水泥砂浆、石灰砂浆和混合砂浆等。
砂浆按抗压强度划分为 M30、M25、M20、M15、M10、M7.5、M5、M2.5
水泥砂浆
由水泥、砂、加水拌和而成，属水硬性材料。在建筑工程中，用做块状砌体材料的粘合剂，比如砌红砖墙要用水泥砂浆，还可用于室内外抹灰。
石灰砂浆
由石灰膏、砂加水拌和而成，属气硬性材料。石灰砂浆仅用于强度要求低、干燥环境 ，成本比较低。石灰砂浆叫
"白灰砂浆"。
混合砂浆
由水泥、石灰膏、砂加水拌和而成，这种砂浆强度较高，和易性保水性较好，有利于砌体密实度和工效的提高，常用于砌筑地面以上的砌体。

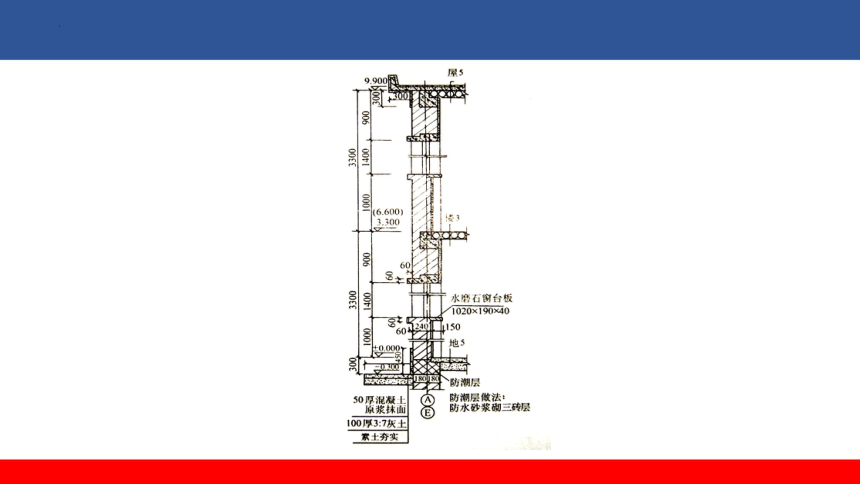

砖墙组砌方式
墙体是利用砖和砂浆砌筑而成，为了使砌体坚固稳定并形成整体，须将上下皮砖块之间的垂直砌缝，砂浆要饱满，薄厚均匀，横平竖直，避免通缝，要有规律地错开。
砖墙的错缝搭接及砖缝名称
（d）两平一侧式
（a）全顺式
（b）丁顺相间式
（c）一顺一丁式
实心砖墙体墙厚
砌块墙砌筑要求
上下皮应错缝搭接
优先采用大规格砌块
孔对孔、肋对肋以保证有足够的接触面
砌筑砂浆的厚度为10mm～15mm
砂浆的强度等级一般不低于M5
砌块墙的转角拼接处以钢筋网片拉结
砌块墙砌筑要求
上下皮应错缝搭接
优先采用大规格砌块
砌块应孔对孔、肋对肋
砌筑砂浆的厚度为10mm～15mm
砂浆的强度等级一般不低于M5
转角拼接处以钢筋网片拉结
混凝土小型空心砌块形式及建筑立面排块示意
转角及内外墙接缝和拉结
