第三节 国家制图标准的常用项
一 图纸幅面和格式（GB/T14689－1993）
房屋建筑制图统一标准GB_T_50001-2010
1．图纸基本幅面：A0~A4

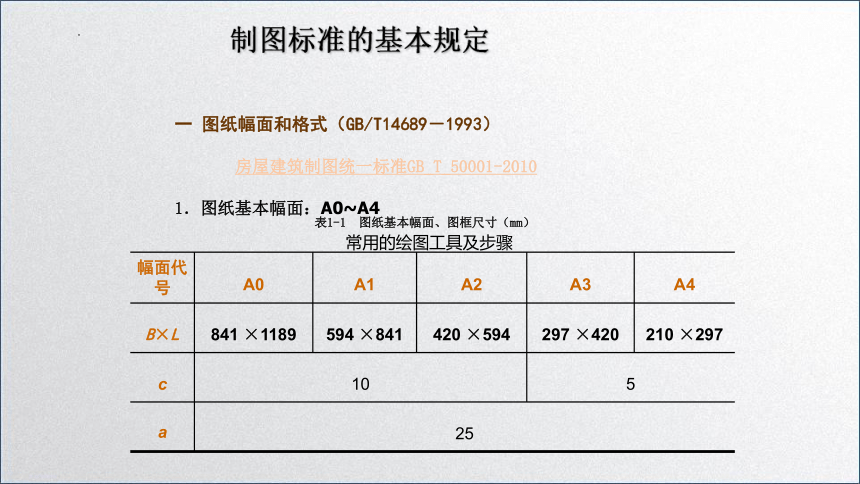

幅面代号 A0 A1 A2 A3 A4
B×L 841 ×1189 594 ×841 420 ×594 297 ×420 210 ×297
c 10 5
a 25
表1-1 图纸基本幅面、图框尺寸（mm）

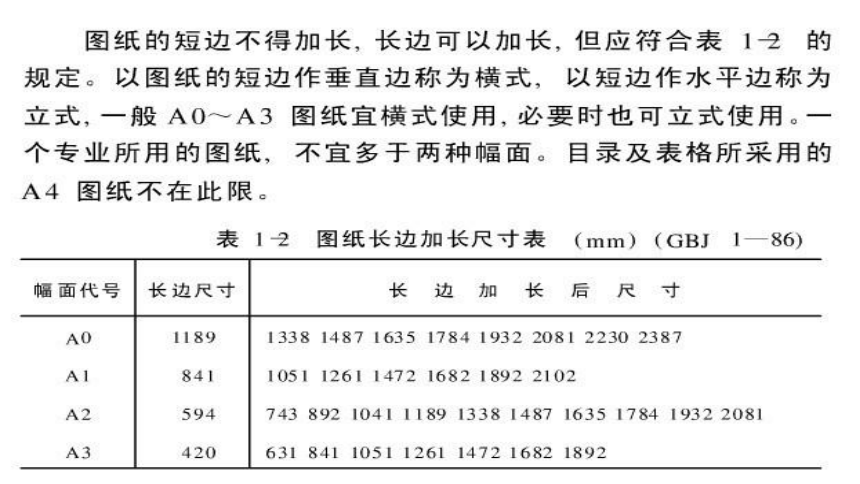

制图标准的基本规定
常用的绘图工具及步骤

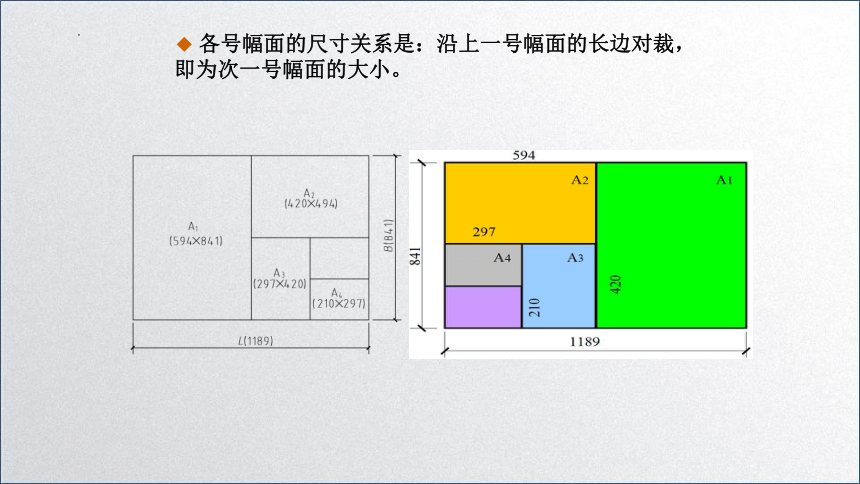

各号幅面的尺寸关系是：沿上一号幅面的长边对裁，即为次一号幅面的大小。
2．图框格式

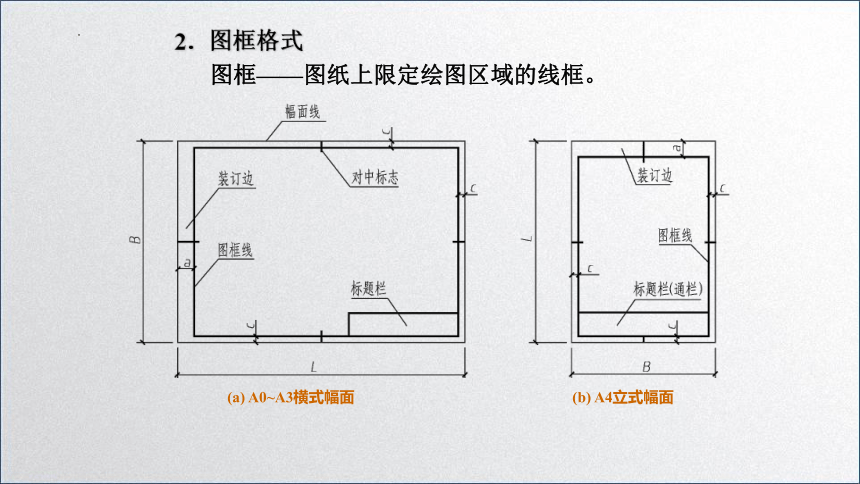

图框——图纸上限定绘图区域的线框。
(a) A0~A3横式幅面 (b) A4立式幅面
3．标题栏（GB/T 10610.1－1989）

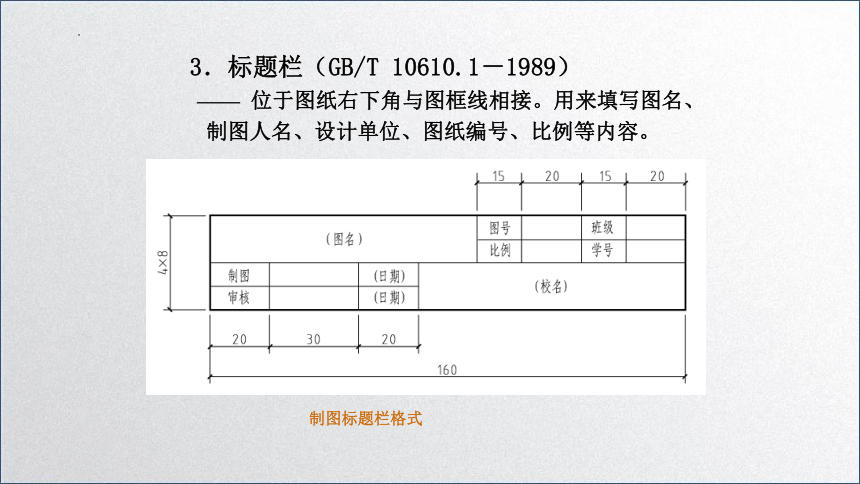

—— 位于图纸右下角与图框线相接。用来填写图名、制图人名、设计单位、图纸编号、比例等内容。
制图标题栏格式
表1-3 图线
二 图线（GB／T17450—1998）

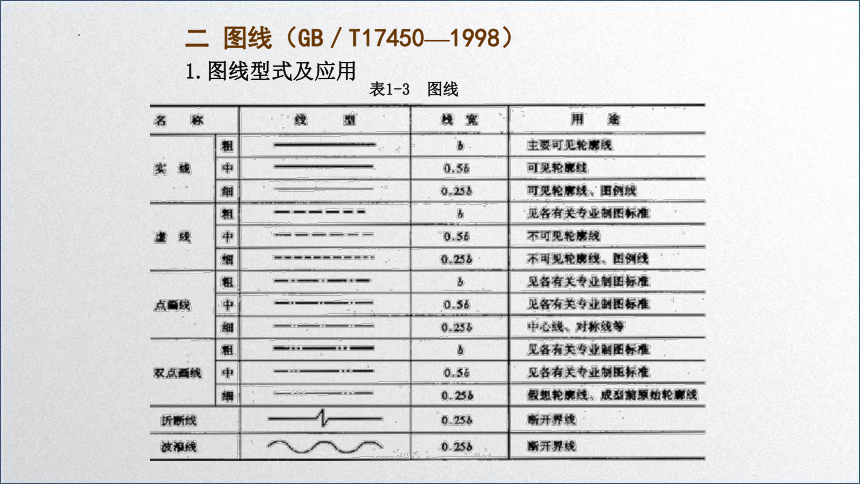

1.图线型式及应用

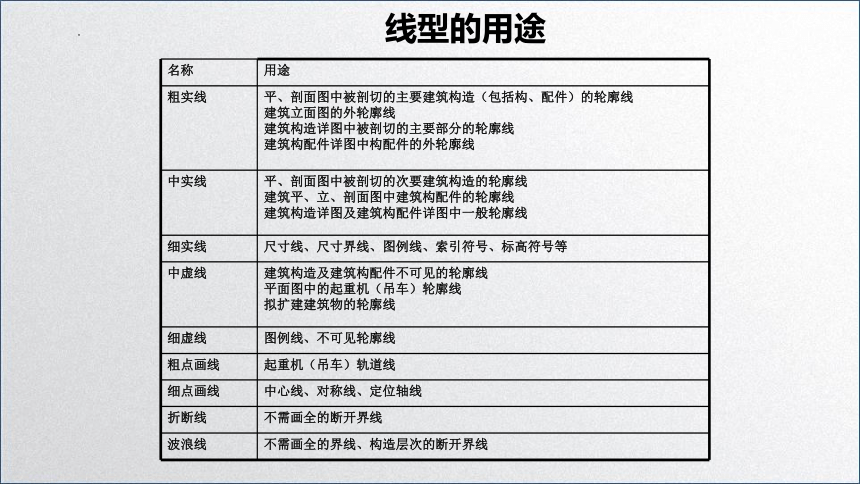

线型的用途
名称 用途
粗实线 平、剖面图中被剖切的主要建筑构造（包括构、配件）的轮廓线
建筑立面图的外轮廓线
建筑构造详图中被剖切的主要部分的轮廓线
建筑构配件详图中构配件的外轮廓线
中实线 平、剖面图中被剖切的次要建筑构造的轮廓线
建筑平、立、剖面图中建筑构配件的轮廓线
建筑构造详图及建筑构配件详图中一般轮廓线
细实线 尺寸线、尺寸界线、图例线、索引符号、标高符号等
中虚线 建筑构造及建筑构配件不可见的轮廓线
平面图中的起重机（吊车）轮廓线
拟扩建建筑物的轮廓线
细虚线 图例线、不可见轮廓线
粗点画线 起重机（吊车）轨道线
细点画线 中心线、对称线、定位轴线
折断线 不需画全的断开界线
波浪线 不需画全的界线、构造层次的断开界线

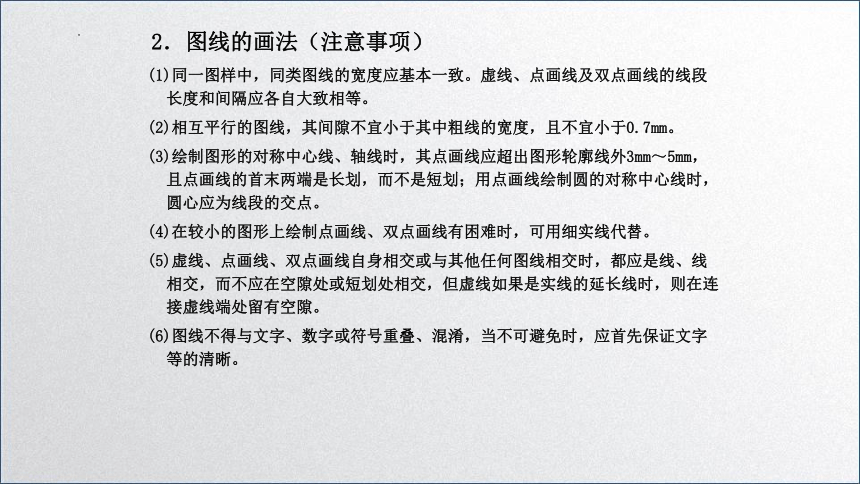

(1)同一图样中，同类图线的宽度应基本一致。虚线、点画线及双点画线的线段长度和间隔应各自大致相等。
(2)相互平行的图线，其间隙不宜小于其中粗线的宽度，且不宜小于0.7mm。
(3)绘制图形的对称中心线、轴线时，其点画线应超出图形轮廓线外3mm～5mm，且点画线的首末两端是长划，而不是短划；用点画线绘制圆的对称中心线时，圆心应为线段的交点。
(4)在较小的图形上绘制点画线、双点画线有困难时，可用细实线代替。
(5)虚线、点画线、双点画线自身相交或与其他任何图线相交时，都应是线、线相交，而不应在空隙处或短划处相交，但虚线如果是实线的延长线时，则在连接虚线端处留有空隙。
(6)图线不得与文字、数字或符号重叠、混淆，当不可避免时，应首先保证文字等的清晰。
2．图线的画法（注意事项）
2.图线的画法
三 字体（GB／T14691—1993）
1．汉字：长仿宋体（国家正式公布的简化字，宽约为高的2/3）。
2.数字和字母:
图样上的数字有阿拉伯数字和罗马数字；字母有拉丁字母与希腊字母。
0 1 2 3 4 5 6 7 8 9
ⅠⅡ Ⅲ Ⅳ Ⅴ Ⅵ Ⅶ Ⅷ Ⅸ Ⅹ
A B C D E F G H I J K L
abcdefghijklmnopqrstuvwxyz
αβγδεζηθφψωλ
种 类 比 例
原值比例 优先选用 1:1
放大比例 优先选用 5:1 2:1
5×10n:1 2 ×10n:1 1 ×10n:1
可选用 4:1 2.5:1 4 ×10n:1 2 .5×10n:1
缩小比例 优先选用 1:2 1:5 1:10
1:2 ×10n 1:5 ×10n 1:1 ×10n
可选用 1:1.5 1:2.5 1:3 1:4 1:6
1:1.5 ×10n 1:2.5 ×10n 1:3 ×10n 1:4 ×10n 1:6 ×10n
表1-4 国标规定的比例
四 比例（GB／T14690—1993）
是指图形与其实物相应要素的线性尺寸之比(线性尺寸是指能用直线表达的尺寸，如直线的长度、圆的直径等) 。
五 尺寸标注
1)正确:符合“国标”；
2)完整:齐全，不得遗漏；
3)清晰:注在图形的明显处，且布局整齐；
4)合理:既要保证设计要求，又要适合施工、维修等生产要求。
尺寸用来确定图形所表达物体的实际大小，标注时要求做到：
尺寸的组成与标注示例
(1) 尺寸界线（细实线）——用来表示尺寸的度量范围。
用细实线绘制，并可用图形的轮廓线、轴线或对称中心线代替。
(2)尺寸线——表示所注尺寸的度量方向和长度。
用细实线绘制，不能用其他线代替或与其他线重合。
(3)尺寸起止符号（尺寸线终端）——尺寸的起止点。
有箭头和45°短划两种。标注直径、半径、角度时一般用箭头。
(4).尺寸数字——表示尺寸的大小。
尺寸数字一般写在尺寸线的上方、左方或尺寸线的中断处。
1. 尺寸的组成
4b～5b
≥15°
尺寸起止符号的画法
尺寸数字的注写方向
标注半径、直径和角度尺寸时，尺寸起止符号一般用箭头表示，且应在半径、直径的尺寸数字前分别加注符号R、Ф ， 圆球的半径与直径数字前还应再加注符号S；角度的尺寸界线应沿径向引出，尺寸线画成圆弧，圆心是角的顶点，尺寸数字应一律水平书写。
2. 半径、直径和角度尺寸的标注
尺寸数字的注写方向
3. 坡度的标注
2.5
1
2
%
2
%
1:2
(a) 百分数与比数形式 (b) 直角三角形形式
常用建筑材料图例表
最常用建筑材料图例
