剖面图
学习目标：了解剖面图的形成原理；
掌握剖面图的画法。
剖面图

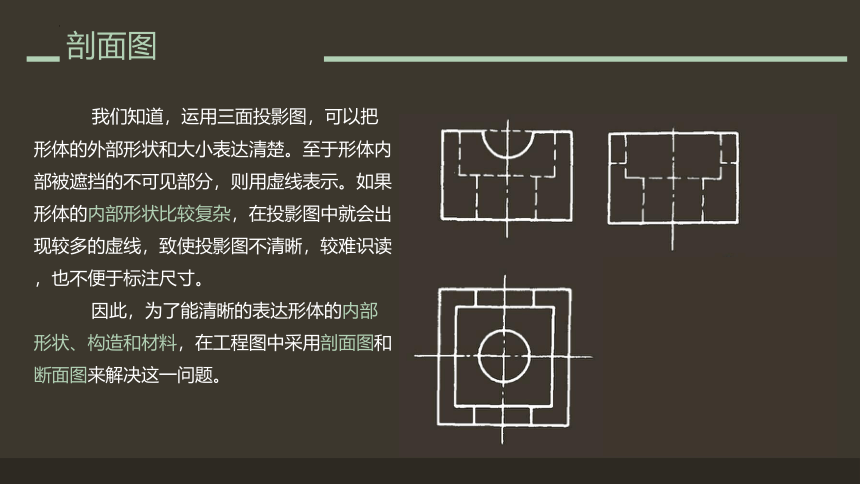

我们知道，运用三面投影图，可以把形体的外部形状和大小表达清楚。至于形体内部被遮挡的不可见部分，则用虚线表示。如果形体的内部形状比较复杂，在投影图中就会出现较多的虚线，致使投影图不清晰，较难识读，也不便于标注尺寸。
因此，为了能清晰的表达形体的内部形状、构造和材料，在工程图中采用剖面图和断面图来解决这一问题。
剖面图
剖面图的形成

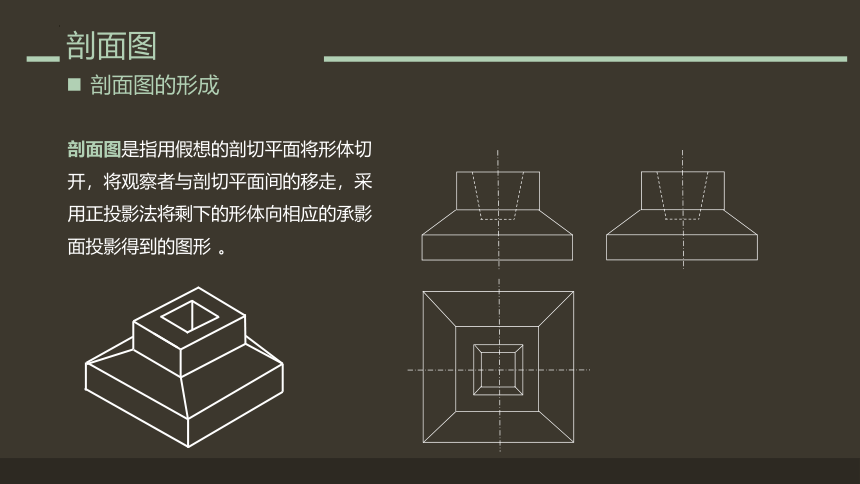

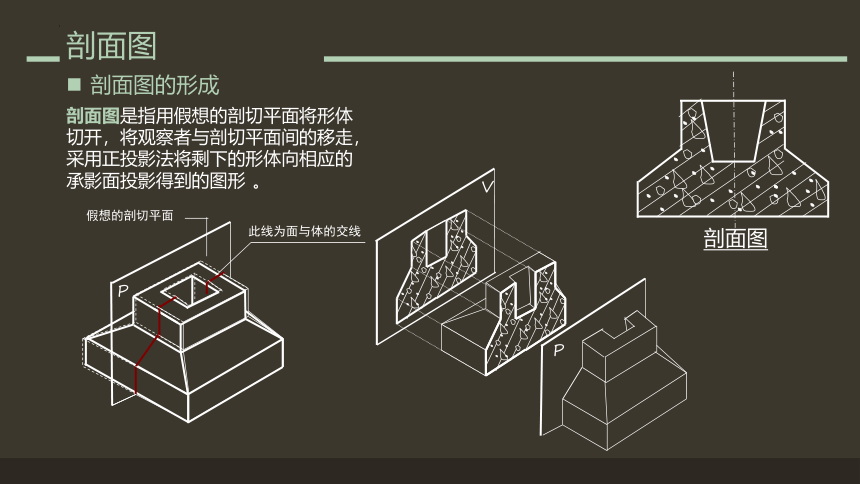

剖面图是指用假想的剖切平面将形体切开，将观察者与剖切平面间的移走，采用正投影法将剩下的形体向相应的承影面投影得到的图形 。
剖面图
剖面图的形成
剖面图是指用假想的剖切平面将形体切开，将观察者与剖切平面间的移走，采用正投影法将剩下的形体向相应的承影面投影得到的图形 。
此线为面与体的交线
假想的剖切平面
P
P
V
剖面图
剖面图·画法

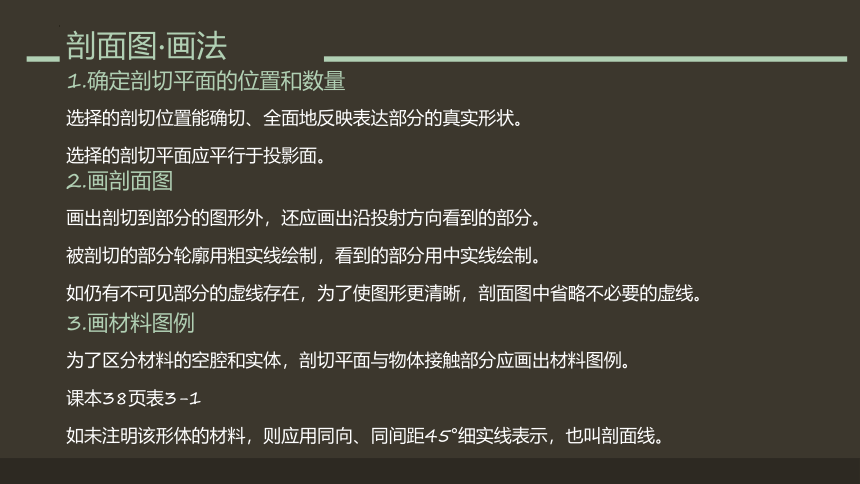

选择的剖切位置能确切、全面地反映表达部分的真实形状。
选择的剖切平面应平行于投影面。
1.确定剖切平面的位置和数量
画出剖切到部分的图形外，还应画出沿投射方向看到的部分。
被剖切的部分轮廓用粗实线绘制，看到的部分用中实线绘制。
如仍有不可见部分的虚线存在，为了使图形更清晰，剖面图中省略不必要的虚线。
2.画剖面图
为了区分材料的空腔和实体，剖切平面与物体接触部分应画出材料图例。
课本38页表3-1
如未注明该形体的材料，则应用同向、同间距45°细实线表示，也叫剖面线。
3.画材料图例
剖面图·画法

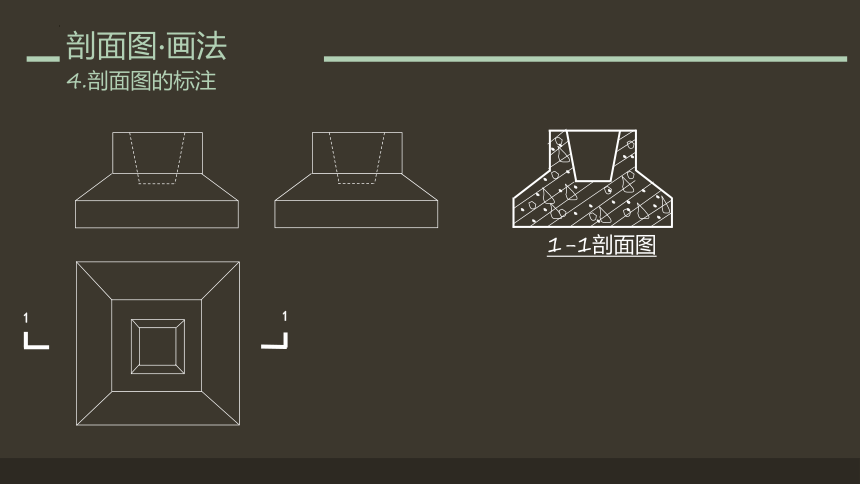

平面图上应标明剖切位置、投影方向、剖面编号。

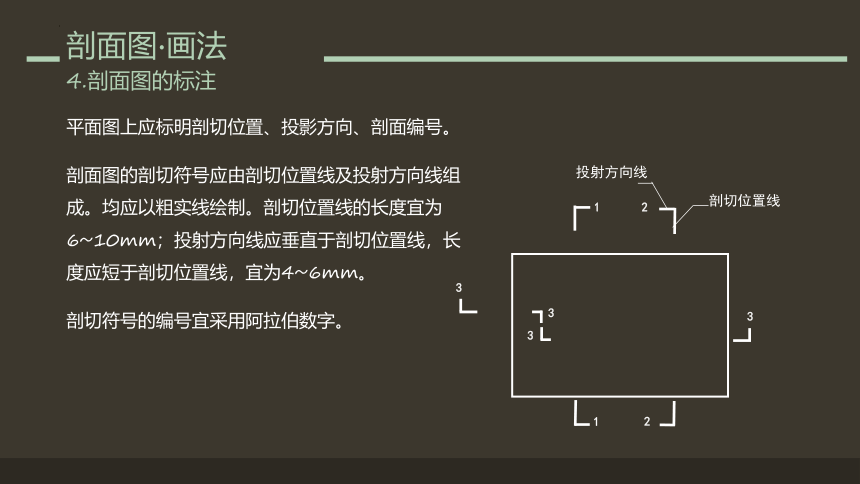

剖面图的剖切符号应由剖切位置线及投射方向线组成。均应以粗实线绘制。剖切位置线的长度宜为6~10mm；投射方向线应垂直于剖切位置线，长度应短于剖切位置线，宜为4~6mm。
剖切符号的编号宜采用阿拉伯数字。
4.剖面图的标注
1
剖切位置线
投射方向线
1
2
2
3
3
3
3
剖面图·画法
4.剖面图的标注
1
1
1-1剖面图
剖面图·分类
剖面图
全剖面图：
用一个剖切平面将形体全部剖开
半剖面图：
被剖切形体是对称的，常把投影图的一半画成剖面图，另一半画成外形投影
阶梯剖面图：
用两个或两个以上的平行剖切面剖切形体
展开剖面图：
用两个或两个以上的相交剖切面剖切形体
局部剖面图：
用保留形体大部分外形将局部剖开，表达局部内部构造
分层剖面图：
用于画出不同构造层次的剖面
设置、数量
剖切方式
剖切面：一个 剖切形体：非对称或简单
剖切面：一个 剖切形体：对称
剖切面：多于一个 平行
剖切面：多于一个 相交
剖切面：非平面 剖切形体：保留外形
剖切面：数个 剖切形体：构造层次多
剖面图·分类
全剖面图
侧立面图
正立面图
平面图
1
1
1—1剖面图
正立面图
平面图
用一个剖切平面将形体全部剖开
剖切面：一个 剖切形体：非对称或简单
剖面图·分类
半剖面图
被剖切形体是对称的，常把投影图的一半画成剖面图，另一半画成外形投影
半剖面图与半外形投影图以形体的对称轴线（细单点长画线）作为分界线，也可以对称符号作为分界线，但不能画成实线。
半剖面图一般应画在水平对称轴线的下侧或垂直对称轴线的右侧。
剖切后，在半剖面图中已经清楚地表达了内部结构的形状，在半外形投影图中虚线一般不再出现。
注意
剖切面：一个 剖切形体：对称
1
1
剖面图·分类
阶梯剖面图
用两个或两个以上的平行剖切面剖切形体，用于一个剖切面不能讲形体需要表示的内部全部切到的时候。
为了反映形体上各个内部结构的实形，几个平行剖切面须基于某一基本投影面。
由于剖切是假想的，所以在阶梯剖面图上，剖切平面的转折处不能画出分界线。
在剖切平面的起止和转折处均进行标注，画出剖切符号并编号；当不易与其他图混淆时，转折处允许省略编号。
注意
剖切面：多于一个 平行
1
1
1
1
1
1
1
1
1
没有转折线
剖面图·分类
阶梯剖面图
剖面图·分类
展开剖面图
用两个或两个以上的相交剖切面剖切形体。
常选一个平行于投影面的剖切平面，投影时，另一个倾斜于投影面的剖切面，先绕剖切平面的交线旋转到平行于投影面的位置，再投影。
在剖面图的截面上，不应画出两小脚剖切平面的分界线。
标注方式与阶梯剖面图基本相同，图名应在后面加注“展开”字样。
注意
剖切面：多于一个 相交
l1
l2
3
3
l1
l2
3-3剖面图(展开)
剖面图·分类
展开剖面图
剖面图·分类
局部剖面图
用保留形体大部分外形将局部剖开，表达局部内部构造。
在投影图上用波浪线作为剖切部分与未剖切部分的分界线，分界线相当于断面的投影，因此，波浪线不得超多图形的轮廓线，也不能画成图形的延长线。
注意
剖切面：非平面 剖切形体：保留外形
Ф14@200
局部剖切图
直观图
剖面图·分类
分层剖面图
用几个互相平行的剖切平面分别将物体局部剖开， 把几个局部剖面图重叠画在一个投影图上，用波浪线将各层的投影分开，这样的剖切称为分层局部剖面图。
剖切面：数个 剖切形体：构造层次多
空心板
水泥砂浆找平层
沥青
硬木地板
花篮梁
空心楼板
沥青
硬木地板
水泥砂浆找平层
花蓝梁
分层剖切剖面图
