楼梯
2024/4/11
页面 2

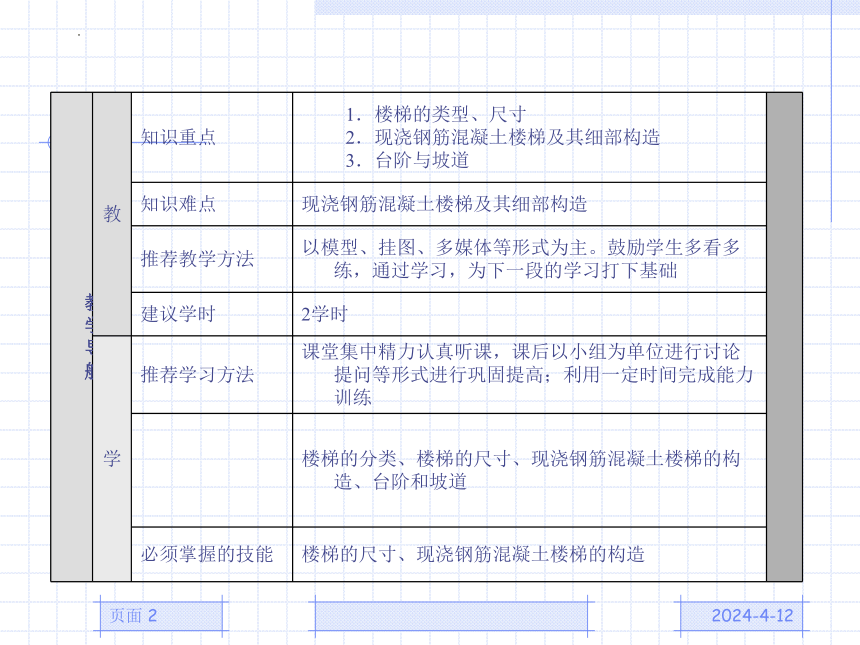

教 学 导 航 教 知识重点 1．楼梯的类型、尺寸 2．现浇钢筋混凝土楼梯及其细部构造 3．台阶与坡道
知识难点 现浇钢筋混凝土楼梯及其细部构造
推荐教学方法 以模型、挂图、多媒体等形式为主。鼓励学生多看多练，通过学习，为下一段的学习打下基础
建议学时 2学时
学 推荐学习方法 课堂集中精力认真听课，课后以小组为单位进行讨论提问等形式进行巩固提高；利用一定时间完成能力训练
楼梯的分类、楼梯的尺寸、现浇钢筋混凝土楼梯的构造、台阶和坡道
必须掌握的技能 楼梯的尺寸、现浇钢筋混凝土楼梯的构造
2024/4/11
页面 3

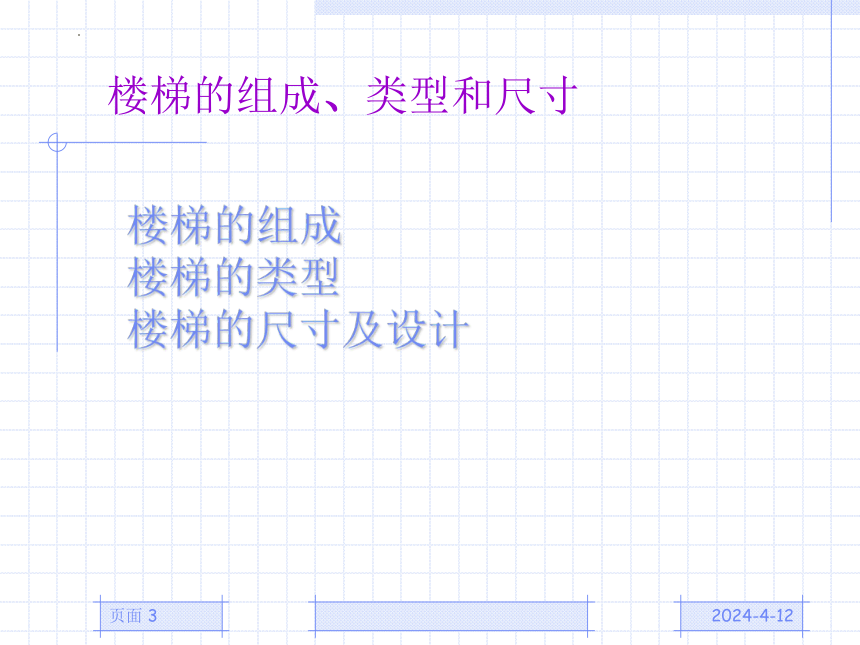

楼梯的组成、类型和尺寸
楼梯的组成
楼梯的类型
楼梯的尺寸及设计
2024/4/11
页面 4

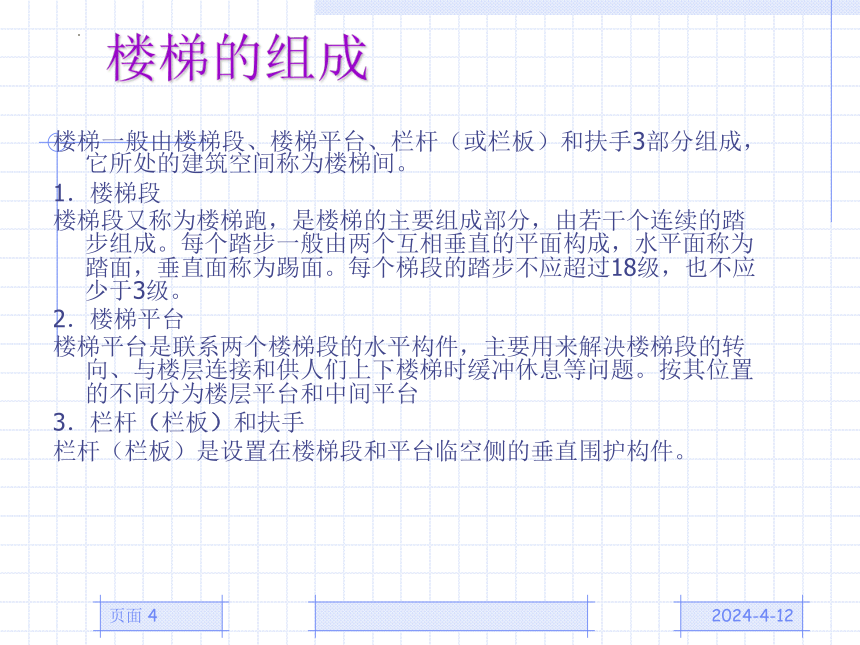

楼梯的组成
楼梯一般由楼梯段、楼梯平台、栏杆（或栏板）和扶手3部分组成，它所处的建筑空间称为楼梯间。
1．楼梯段
楼梯段又称为楼梯跑，是楼梯的主要组成部分，由若干个连续的踏步组成。每个踏步一般由两个互相垂直的平面构成，水平面称为踏面，垂直面称为踢面。每个梯段的踏步不应超过18级，也不应少于3级。
2．楼梯平台
楼梯平台是联系两个楼梯段的水平构件，主要用来解决楼梯段的转向、与楼层连接和供人们上下楼梯时缓冲休息等问题。按其位置的不同分为楼层平台和中间平台
3．栏杆（栏板）和扶手
栏杆（栏板）是设置在楼梯段和平台临空侧的垂直围护构件。
2024/4/11
页面 5

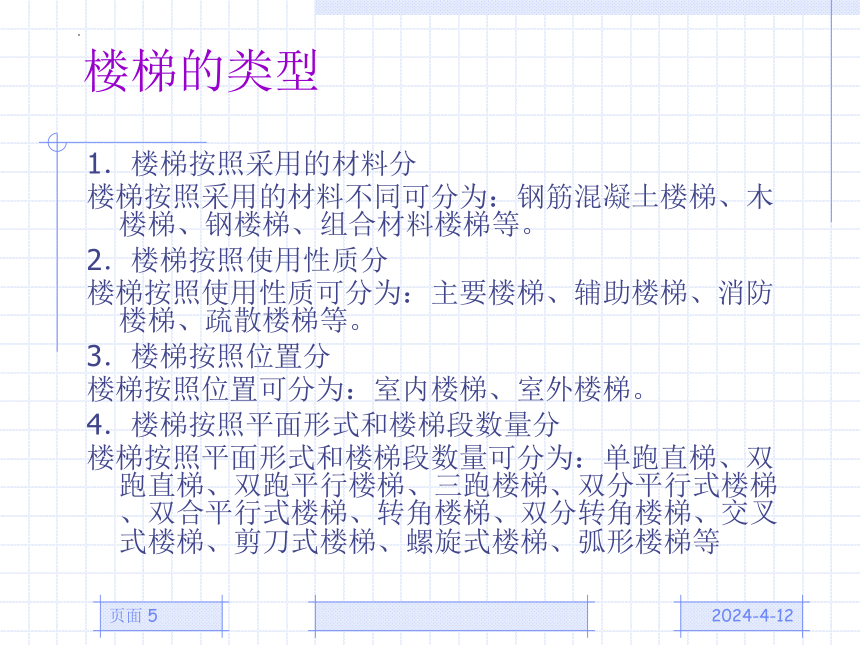

楼梯的类型
1．楼梯按照采用的材料分
楼梯按照采用的材料不同可分为：钢筋混凝土楼梯、木楼梯、钢楼梯、组合材料楼梯等。
2．楼梯按照使用性质分
楼梯按照使用性质可分为：主要楼梯、辅助楼梯、消防楼梯、疏散楼梯等。
3．楼梯按照位置分
楼梯按照位置可分为：室内楼梯、室外楼梯。
4．楼梯按照平面形式和楼梯段数量分
楼梯按照平面形式和楼梯段数量可分为：单跑直梯、双跑直梯、双跑平行楼梯、三跑楼梯、双分平行式楼梯、双合平行式楼梯、转角楼梯、双分转角楼梯、交叉式楼梯、剪刀式楼梯、螺旋式楼梯、弧形楼梯等
2024/4/11
页面 6
楼梯的尺寸及设计

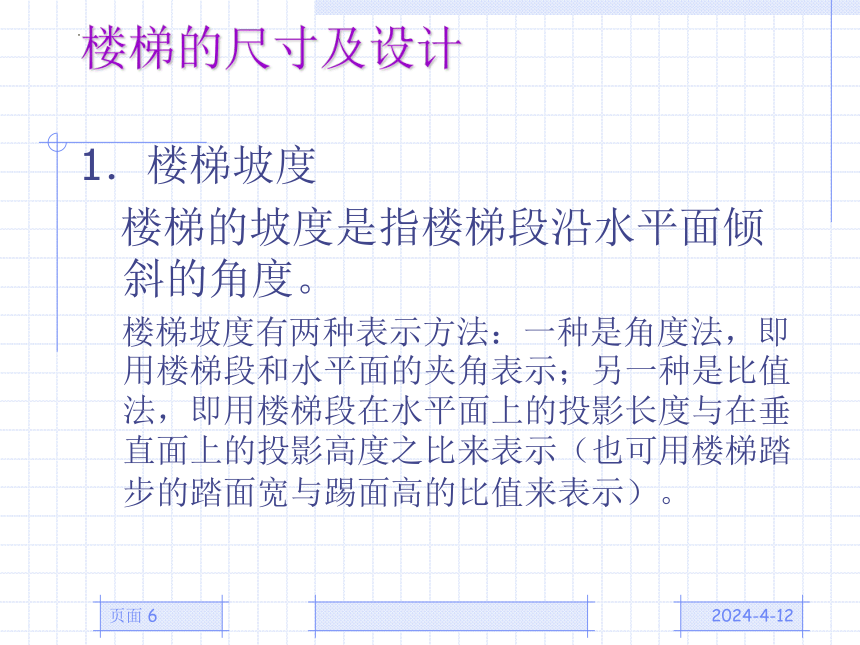

1．楼梯坡度
楼梯的坡度是指楼梯段沿水平面倾斜的角度。
楼梯坡度有两种表示方法：一种是角度法，即用楼梯段和水平面的夹角表示；另一种是比值法，即用楼梯段在水平面上的投影长度与在垂直面上的投影高度之比来表示（也可用楼梯踏步的踏面宽与踢面高的比值来表示）。
2024/4/11
页面 7
楼梯的尺寸及设计

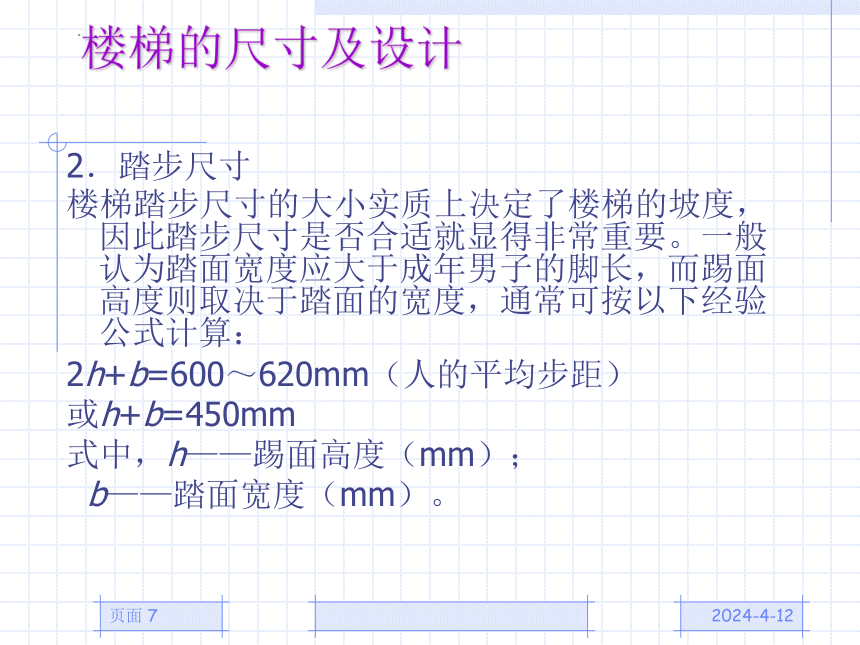

2．踏步尺寸
楼梯踏步尺寸的大小实质上决定了楼梯的坡度，因此踏步尺寸是否合适就显得非常重要。一般认为踏面宽度应大于成年男子的脚长，而踢面高度则取决于踏面的宽度，通常可按以下经验公式计算：
2h+b=600～620mm（人的平均步距）
或h+b=450mm
式中，h——踢面高度（mm）；
b——踏面宽度（mm）。
2024/4/11
页面 8

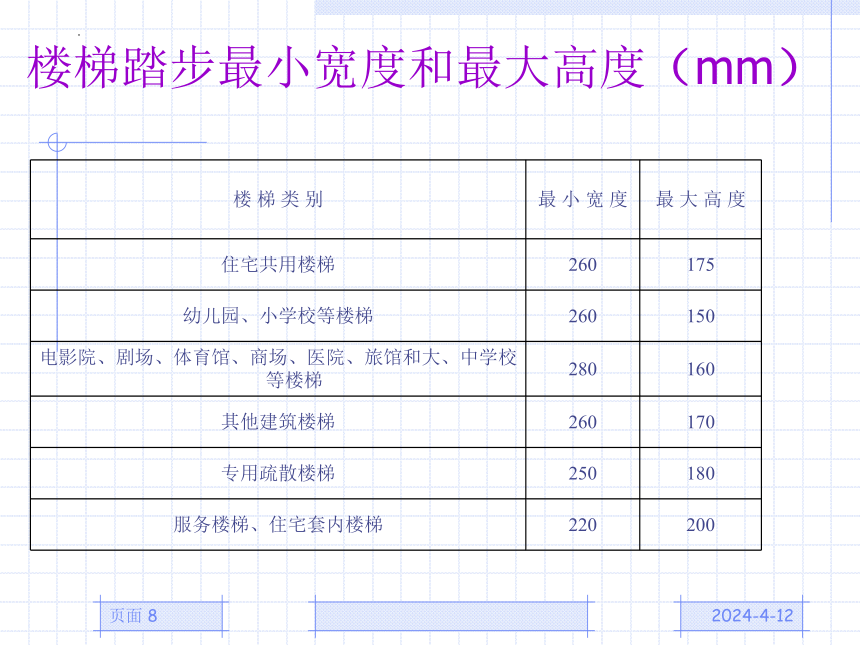

楼梯踏步最小宽度和最大高度（mm）
楼 梯 类 别 最 小 宽 度 最 大 高 度
住宅共用楼梯 260 175
幼儿园、小学校等楼梯 260 150
电影院、剧场、体育馆、商场、医院、旅馆和大、中学校等楼梯 280 160
其他建筑楼梯 260 170
专用疏散楼梯 250 180
服务楼梯、住宅套内楼梯 220 200
2024/4/11
页面 9
楼梯的尺寸及设计

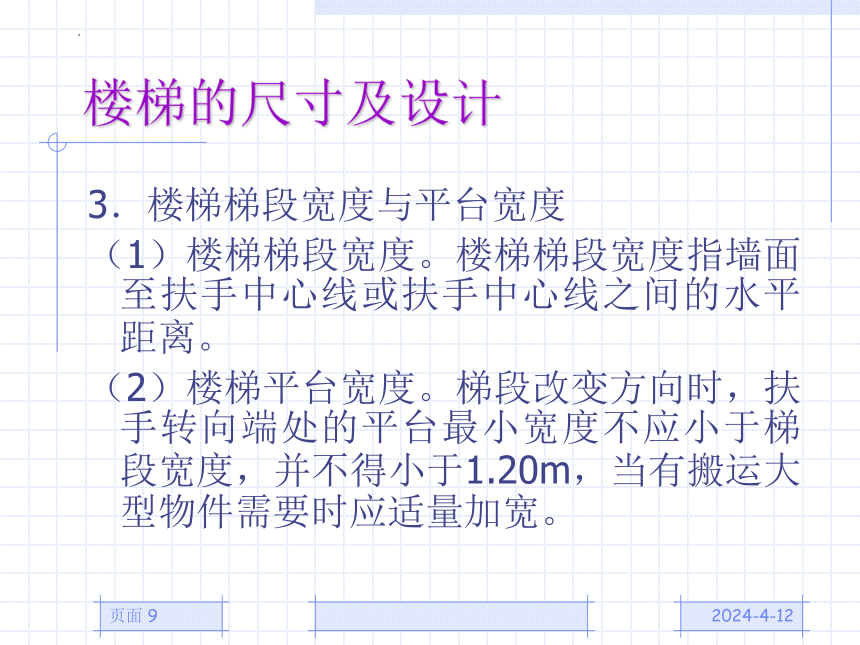

3．楼梯梯段宽度与平台宽度
（1）楼梯梯段宽度。楼梯梯段宽度指墙面至扶手中心线或扶手中心线之间的水平距离。
（2）楼梯平台宽度。梯段改变方向时，扶手转向端处的平台最小宽度不应小于梯段宽度，并不得小于1.20m，当有搬运大型物件需要时应适量加宽。
2024/4/11
页面 10
楼梯的尺寸及设计

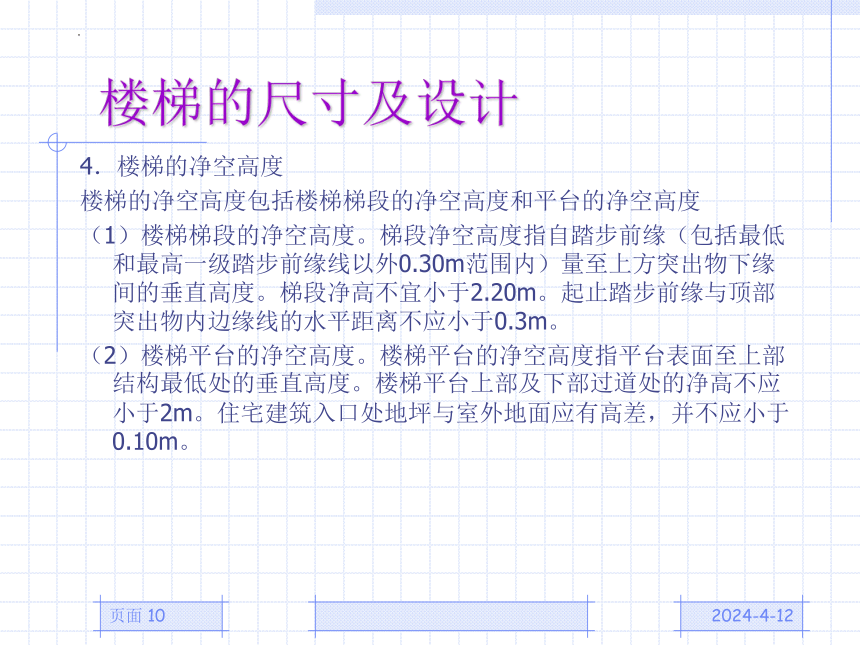

4．楼梯的净空高度
楼梯的净空高度包括楼梯梯段的净空高度和平台的净空高度
（1）楼梯梯段的净空高度。梯段净空高度指自踏步前缘（包括最低和最高一级踏步前缘线以外0.30m范围内）量至上方突出物下缘间的垂直高度。梯段净高不宜小于2.20m。起止踏步前缘与顶部突出物内边缘线的水平距离不应小于0.3m。
（2）楼梯平台的净空高度。楼梯平台的净空高度指平台表面至上部结构最低处的垂直高度。楼梯平台上部及下部过道处的净高不应小于2m。住宅建筑入口处地坪与室外地面应有高差，并不应小于0.10m。
2024/4/11
页面 11

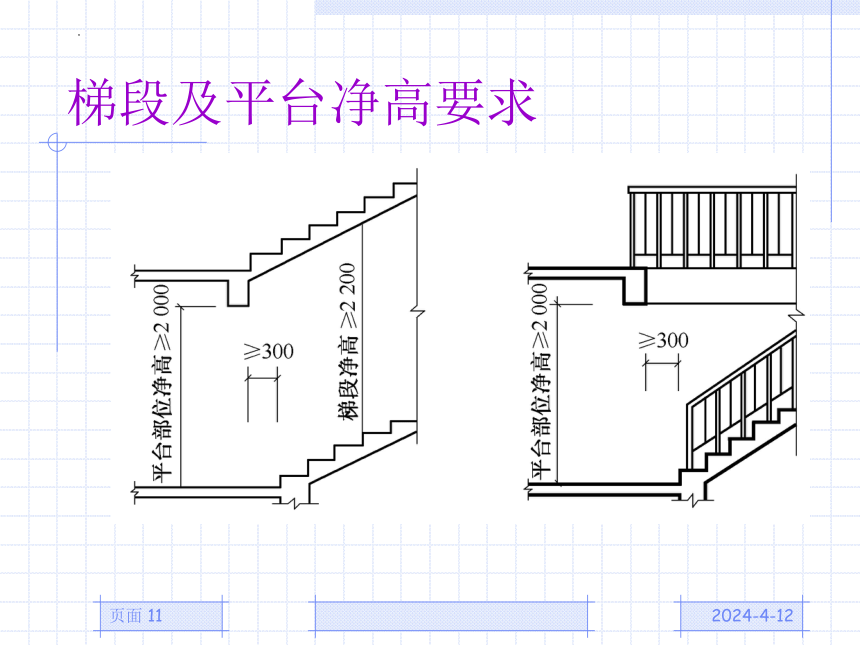

梯段及平台净高要求
2024/4/11
页面 12
楼梯的尺寸及设计

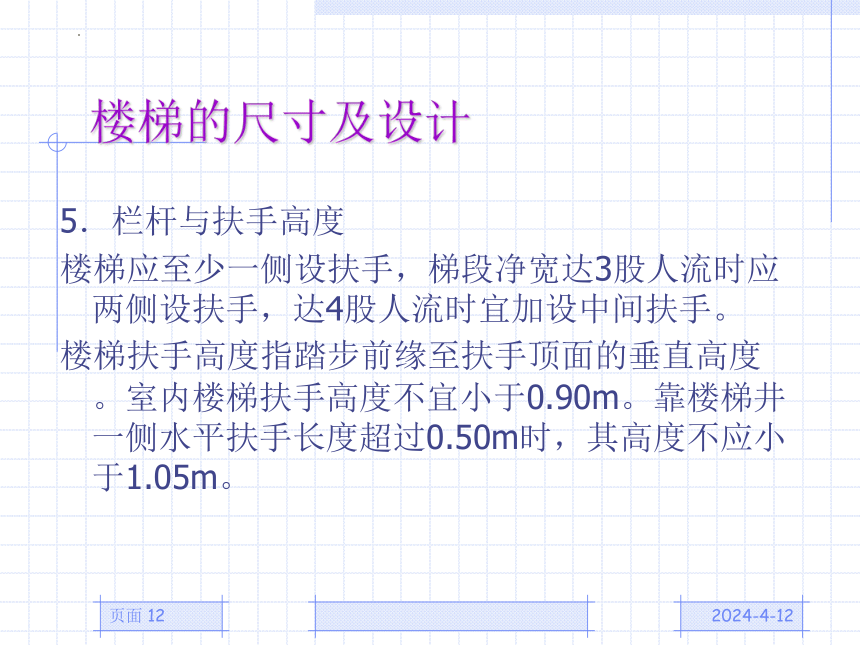

5．栏杆与扶手高度
楼梯应至少一侧设扶手，梯段净宽达3股人流时应两侧设扶手，达4股人流时宜加设中间扶手。
楼梯扶手高度指踏步前缘至扶手顶面的垂直高度。室内楼梯扶手高度不宜小于0.90m。靠楼梯井一侧水平扶手长度超过0.50m时，其高度不应小于1.05m。
2024/4/11
页面 13
现浇钢筋混凝土楼梯及细部构造
现浇钢筋混凝土楼梯
楼梯细部的构造
2024/4/11
页面 14
现浇钢筋混凝土楼梯
现浇钢筋混凝土楼梯的楼梯梯段和平台是整体浇筑在一起的，其整体性好、刚度大、利于抗震，施工不需大型起重设备，但施工进度慢、模板耗费多、施工工序繁多复杂。
梯按结构形式不同，分为板式楼梯和梁板式楼梯。
2024/4/11
页面 15
现浇钢筋混凝土楼梯
1．板式楼梯
板式楼梯是把梯段视做一块斜放的板，由梯段承受楼梯上的全部荷载。梯段板分为有平台梁和无平台梁两种形式。
2024/4/11
页面 16
现浇钢筋混凝土楼梯
2．梁板式楼梯
梁板式楼梯的梯段由踏步板和楼梯斜梁组成，踏步板支承在斜梁上，斜梁两端支承在平台梁上。
2024/4/11
页面 17
现浇钢筋混凝土楼梯
2．梁板式楼梯
梁板式楼梯的斜梁一般设置在踏步板的下方，从梯段侧面就能看见踏步，俗称明步楼梯。也可把斜梁设置在踏步板上面的两侧，形成暗步楼梯
2024/4/11
页面 18
楼梯细部的构造
1．踏步面层和防滑构造
楼梯踏面材料一般与门厅或走道（或走廊）的地面材料一致，如水泥砂浆、水磨石、缸砖、花岗石、大理石等。
踏步表面平整光滑，但在行走时容易滑倒摔跤，应采取防滑措施。一般是在踏口部位设置防滑凹槽、设置防滑条或设置防滑包口
2024/4/11
页面 19
楼梯细部的构造
2．栏杆、栏板和扶手
（1）栏杆和栏板。楼梯栏杆、栏板应选用坚固、耐久的材料制作，并具有一定的强度和抵抗侧向推力的能力。栏板常采用砌体、钢筋混凝土、木材、玻璃等材料制做成实体，其表面应平整、光滑，便于清洁。
2024/4/11
页面 20
楼梯栏杆与梯段的连接构造
2024/4/11
页面 21
楼梯细部的构造
2．栏杆、栏板和扶手
（2）扶手。扶手应选用坚固、耐磨、光滑、美观的材料制作，一般有硬木、金属管（不锈钢、铝合金等）、塑料、天然石材等，其断面形状和尺寸除考虑造型外，应以方便手握为宜。
2024/4/11
页面 22
台阶及坡道
台阶
坡道
2024/4/11
页面 23
台阶
台阶是指在室外或室内的地坪或楼层不同标高处设置的供人行走的阶梯。室外台阶由平台和踏步组成。
1．台阶的形式和尺寸
台阶的形式很多，较常见的有：单面踏步、两面踏步、三面踏步与单面踏步带花池等
2024/4/11
页面 24
台阶的形式
2024/4/11
页面 25
台阶
2．台阶的设置要求
（1）公共建筑室内外台阶踏步宽度不宜小于0.30m，踏步高度不宜大于0.15m，并不宜小于0.10m，踏步应防滑。室内台阶踏步数不应少于2级，当高差不足2级时，应按坡道设置。
（2）人流密集的场所台阶高度超过0.70m并侧面临空时，应有防护设施。
2024/4/11
页面 26
台阶
3．台阶的构造
台阶的构造分实铺和架空两种，一般实铺构造采用较多。实铺台阶的构造与室内地坪的构造相似，由面层、垫层、基层组成。面层有整体式和铺贴式两类；垫层多采用混凝土或砌砖；基层一般为夯实土。在严寒地区，室外台阶应考虑抗冻要求，面层应选择抗冻、防滑的材料，并在垫层下设置非冻胀层或采用架空式台阶
2024/4/11
页面 27
台阶类型与构造
2024/4/11
页面 28
坡道
坡道是指连接不同标高的楼面、地面，供人行或车行的斜坡式交通道。
1．坡道的类型
坡道按照其用途的不同，可以分为行车坡道和轮椅坡道两类。
行车坡道分为普通行车坡道，回车坡道两种。普通行车坡道布置在有车辆进出的建筑入口处，如车库、库房等。回车坡道与台阶组合在一起，布置在某些大型公共建筑的入口处
2024/4/11
页面 29
坡道
2．坡道的设置要求
坡道的设置要求如下：
（1）室内坡道坡度不宜大于1:8，室外坡道坡度不宜大于1:10。
（2）室内坡道水平投影长度超过15m时，宜设休息平台，平台宽度应根据使用功能或设备尺寸所需缓冲空间而定。
（3）供轮椅使用的坡道坡度不应大于1:12，困难地段不应大于1:8。
（4）自行车推行坡道每段坡长不宜超过6m，坡度不宜大于1:5。
（5）机动车行坡道应符合国家现行标准《汽车库建筑设计规范》的规定。
（6）坡道应采取防滑措施。
2024/4/11
页面 30
坡道
3．坡道的构造
2024/4/11
页面 31
知识梳理与总结
主要介绍了楼梯的类型、尺寸与设计，现浇钢筋混凝土楼梯的构造，台阶与坡道的类型、设置要求与基本构造。在学习过程中，应以楼梯的尺寸、设计和现浇钢筋混凝土楼梯的构造为重点，着重掌握楼梯设计的基本方法和现浇钢筋混凝土楼梯构造处理的基本原理与方法，能根据工程的实际情况确定合理的尺寸和构造处理方案。
2024/4/11
页面 32
能力训练
训练项目1 请回答
1．简述楼梯的平面类型与组成。
2．楼梯有哪些尺度方面的要求？
3．现浇钢筋混凝土楼梯有哪几种结构形式？各有何特点？应用于哪些建筑？
4．如何解决底层平台下供人通行时的净空高度问题？
5．楼梯踏步的防滑措施有哪些？请图示其构造。
6．台阶的平面形式有几种？其踏步的尺寸是如何规定的？
7．坡道的设置有什么要求？
2024/4/11
页面 33
能力训练
训练项目2 填空
1．楼梯一般由（ ）、（ ）和（ ）三部分组成。
2．一般楼梯的坡度在（ ）之间，正常情况下应当把楼梯的坡度控制在（ ）以内，一般认为（ ）左右较为合适。坡度小于20°时应设置（ ）；坡度大于（ ）时应设置爬梯。
3．每个梯段的踏步一般不应超过（ ）级，也不少于（ ）级。
4．梯段净高一般不小于（ ），楼梯平台上部及下部过道处的净高不应小于（ ）。
5．楼梯按使用性质可分为（ ）、（ ）、（ ）、（ ）等。现浇钢砼楼梯按结构形式不同，分为（ ）、（ ）。
6．住宅的公用楼梯梯段净宽不应小于（ ）。6层级以下住宅一边设有栏杆时，梯段净宽不应小于（ ）。梯井净宽度大于（ ）时，必须采取防止儿童攀滑的措施。当两侧有墙时，梯段净宽不应小于（ ）。
2024/4/11
页面 34
能力训练
训练项目3 选择（单选）
1．楼梯平台宽度不得小于梯段宽度，并不得小于（ ）m。
A 1.0 B 1.1 C 1.2 D 1.3
2．当楼梯扶手靠梯井一侧水平扶手长度超过0.5m时，其高度不应小于（ ）。
A 1.0m B 0.9m C 1.1m D 1.05m
3．室内台阶踏步数不应少于2级，当高差不足2级时，应按（ ）设置。
A 坡道 B 爬梯 C 楼梯 D 防滑
4．室内坡道好室外坡道的坡度分别不宜大于（ ）。
A 1：8和1：10 B 1：5和1：8 C 1：8和1：12
2024/4/11
页面 35
能力训练
训练项目4 综合练习
绘制一教学楼楼梯的标准层平面图。开间3.6m、进深6.6m，踏步尺寸为b×h=300mm×150mm，梯井宽取120mm，梯段为平行等跑N=2n=24步、墙厚按370mm考虑。
