　识读墙脚构造
（一）勒脚的定义与作用
保护
加固
美观
高度≧700mm
一、勒脚构造

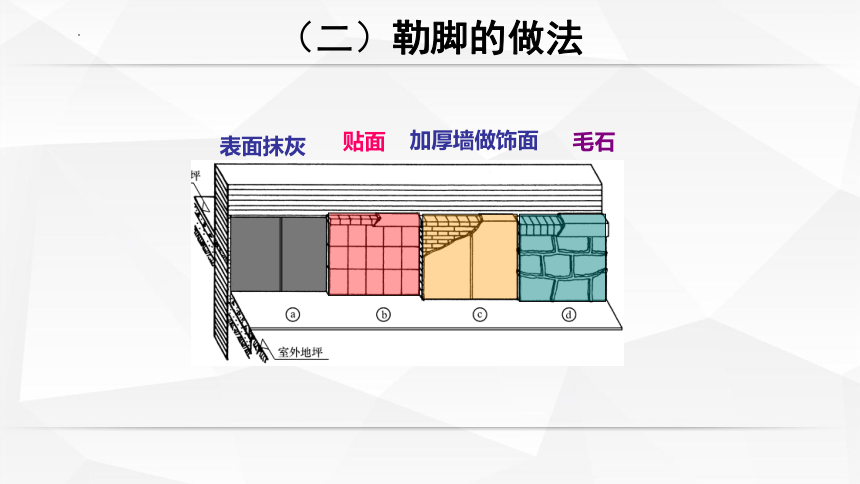

（二）勒脚的做法
表面抹灰
贴面
加厚墙做饰面
毛石
二、散水构造
（一）认识散水

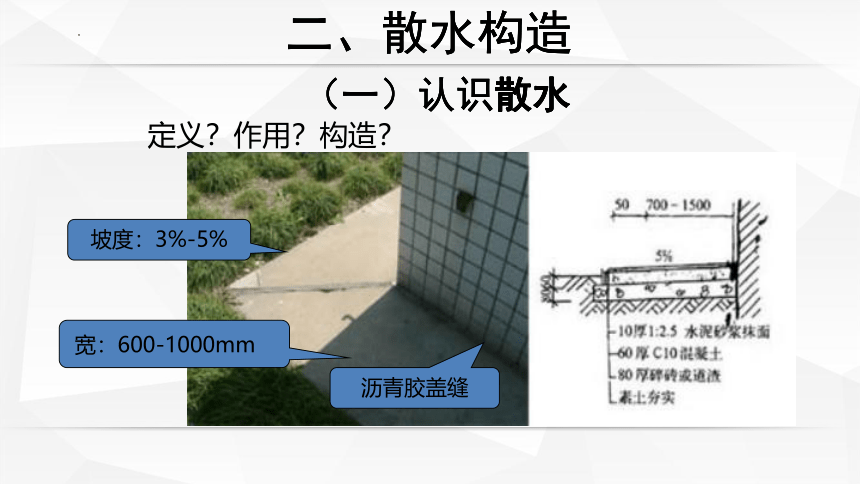

定义？作用？构造？
坡度：3%-5%
沥青胶盖缝
宽：600-1000mm
二、散水构造
（一）认识散水
二、散水构造
（一）认识散水

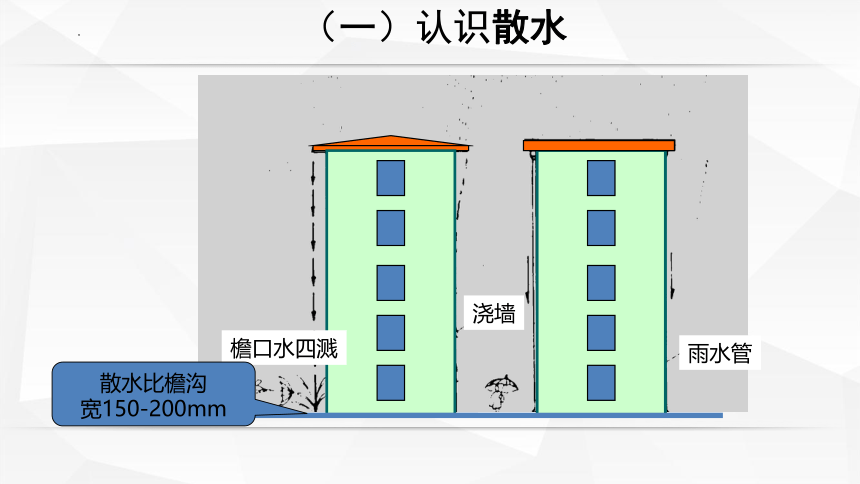

檐口水四溅
浇墙
雨水管
散水比檐沟
宽150-200mm
（一）认识散水

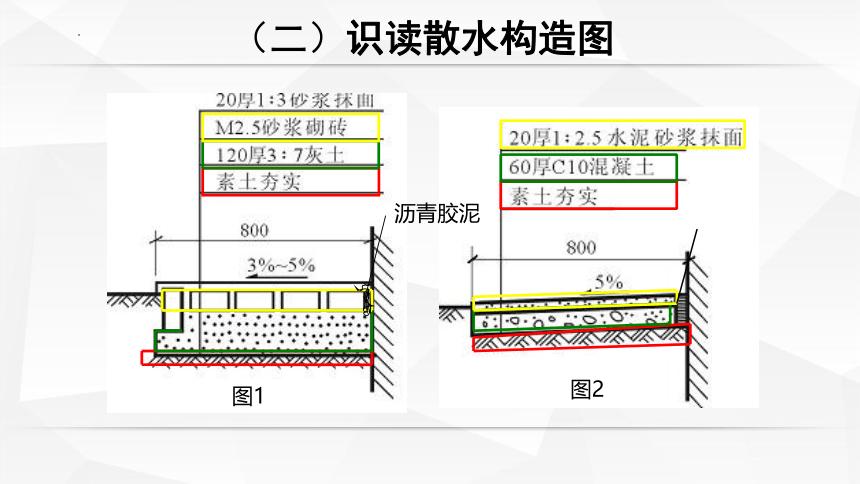

（二）识读散水构造图
沥青胶泥
图1
图2
三、明沟构造
（一）认识明沟

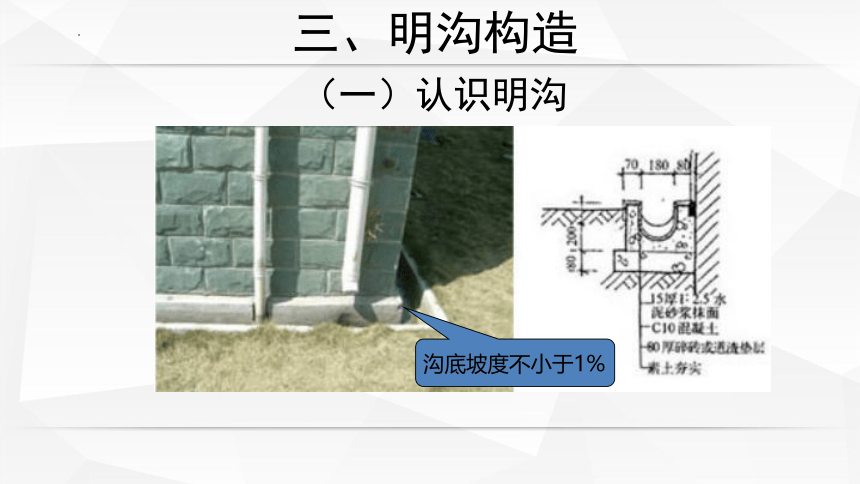

沟底坡度不小于1%
(二)识读明沟构造图
图1
图2
地面垫层为密实材料
地面垫层为透水材料
室内地面有高差
四、墙体防潮层构造
（一）防潮层的位置
(二)防潮层的做法
防水砂浆防潮层
卷材防潮层
混凝土防潮层
(二)防潮层的做法
五、读图练习
（一）说出墙脚各部分构造名称
（二）补充做法说明
水平防潮层
勒脚
散水
明沟
踢脚
（一）说出墙脚各部分构造名称
（二）补充做法说明
B
D
C
A
B
D
C
A
（二）补充做法说明
