地基和基础
Read the basic map
知识
● 能够准确地描述建筑构件的构造组成以及
每部分构件的分类及特点
技能
● 能够正确解读建筑施工详图图纸实现施工目的
素养
● 养成严谨的学习和读图习惯

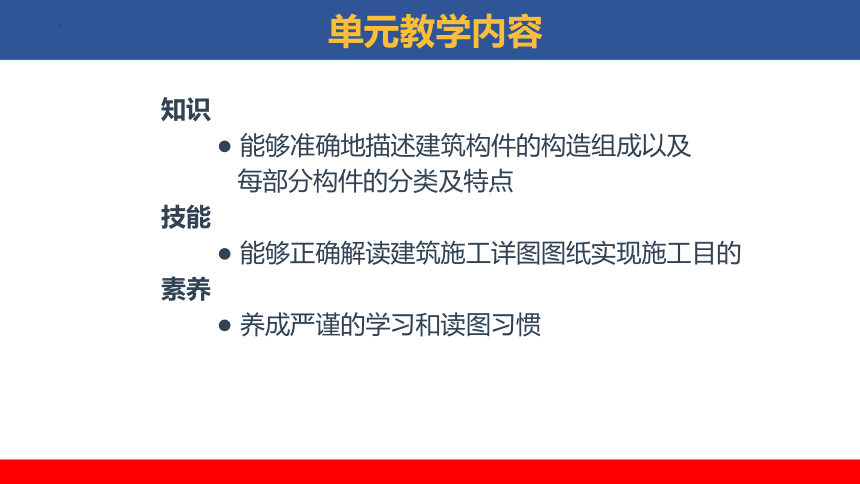

单元教学内容
1.学习重点：
● 知道建筑构件构造详图的图示内容
● 懂得建筑各个部分的作用设计要求
2.难点分析：
● 在对建筑详图的识读过程中，在读懂建筑
详图图示内容基础上，对建筑详图的构造
要点进行分析解读。

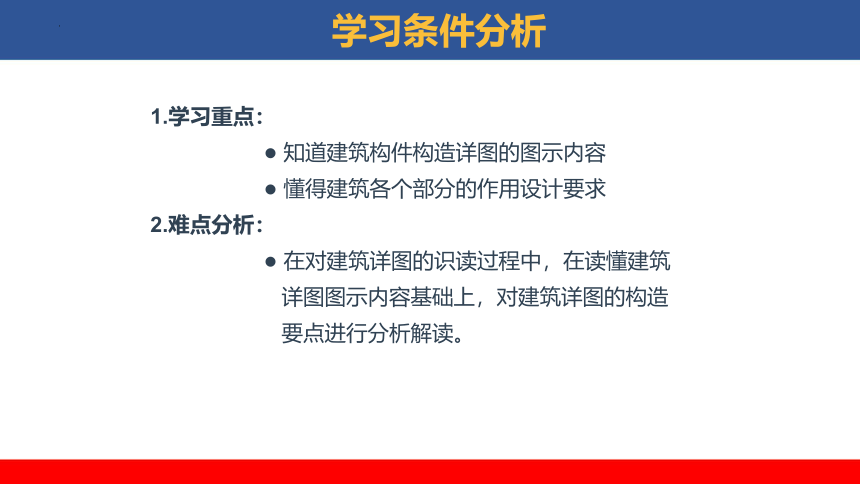

学习条件分析

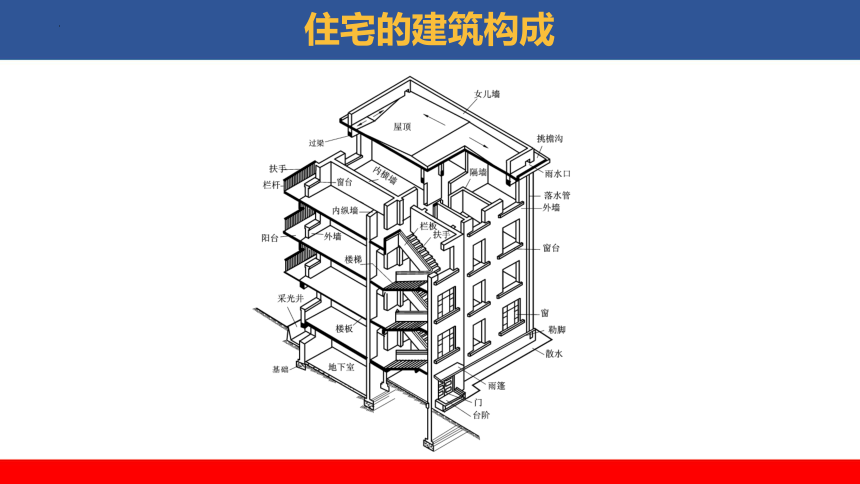

住宅的建筑构成

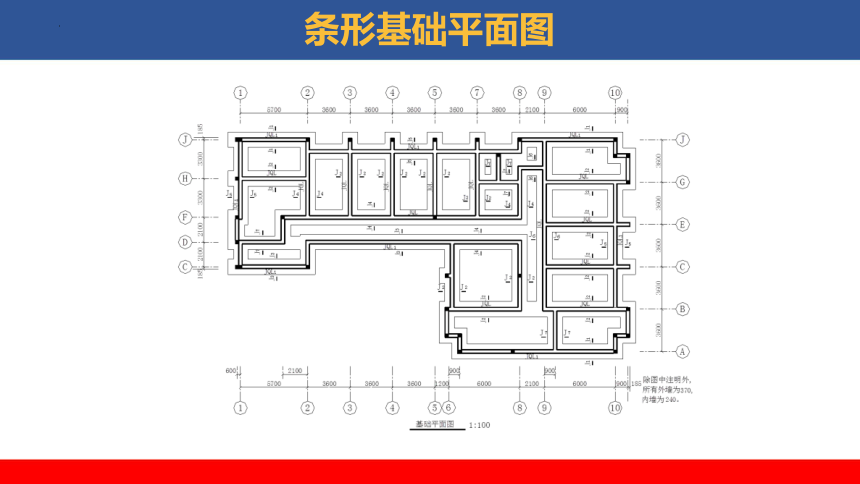

条形基础平面图

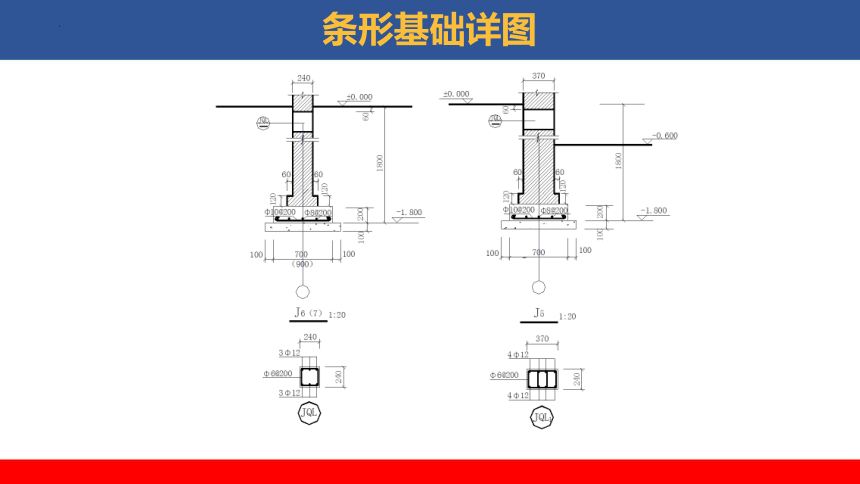

条形基础详图

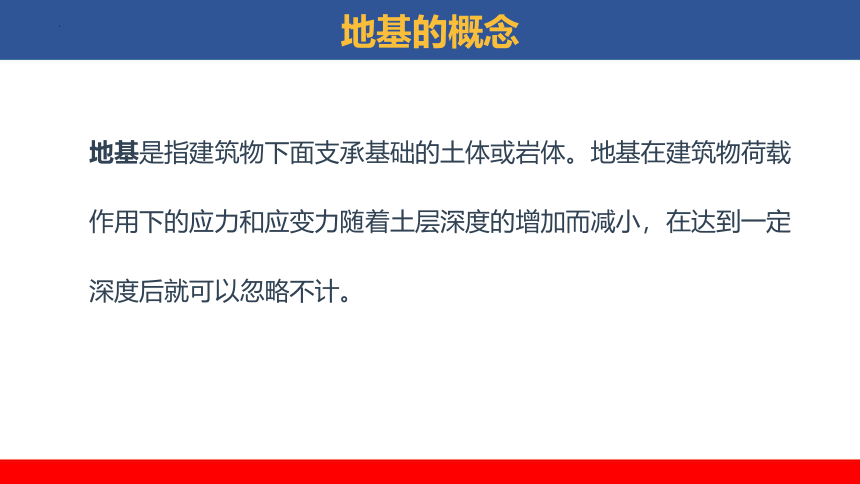

地基的概念
地基是指建筑物下面支承基础的土体或岩体。地基在建筑物荷载作用下的应力和应变力随着土层深度的增加而减小，在达到一定深度后就可以忽略不计。

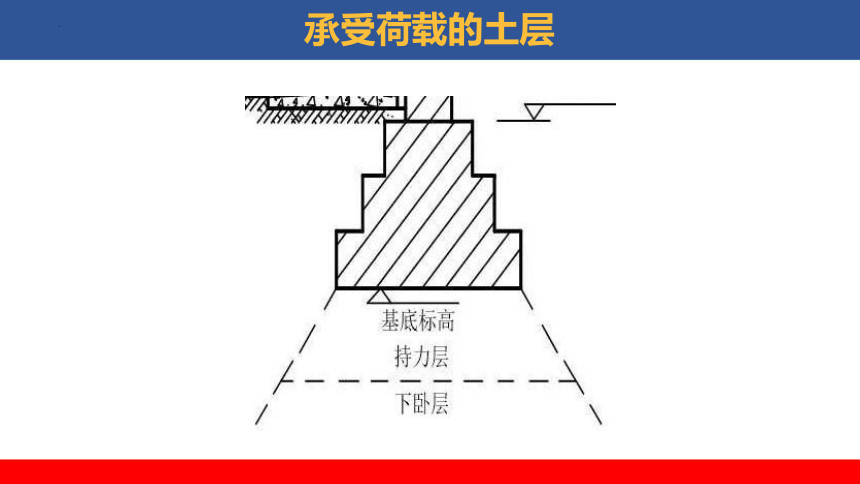

承受荷载的土层
地基的分类
作为建筑地基的土层分为岩石、碎石土、砂土、粉土、黏性土和人工填土。地基有天然地基和人工地基（复合地基）两类。天然地基是不需要人工加固的天然土层。人工地基需要人工加固处理，常见有石屑垫层、砂垫层、混合灰土回填土再夯实等。
基础是建筑的重要组成部分，是建筑物的地面以下的承重构件，直接与土层接触，受建筑物上部结构传下来的荷载，并把它们连同自重一起传给地基。
基础的类型
浅基础
深基础
不埋式基础
（埋深＜5m）
（埋深 ≥5m）
优点是不需开挖大量的土方，故可节省劳力、节约投资、
缩短工期；本身整体刚度好，适应软土的特性，毋需较大
的施工场地，在狭窄的城市建设中，显示出其他基础无法
达到的优越性。
不埋式基础的优点
基础的埋置深度
基础的埋置深度是指从室外设计地坪到基础底面的距离。
室外地坪分为自然地坪和设计地坪，自然地坪指施工地
段的现有地坪，室外设计地坪是指按设计要求工程竣工
后室外场地经垫起或下挖后的地坪。
影响基础埋深的主要因素
建筑物有关条件的影响
工程地质条件的影响
水文地质条件的影响
地基土冻胀和融陷的影响
相邻建筑物的基础埋深
基础埋深的确定原则
（1）在地基受力范围内，自上而下都是良好土层。这时基础埋深由其他条件或最小埋深确定。
（2）在地基受力范围内，自上而下都是软弱土层。对于轻型建筑，仍可考虑按最小埋深处理。
基础埋深的确定原则
（3）当上部为软弱土层而下部为良好土层。持力层的选择取决于上部软弱土层的厚度。若小于2m，应选取下部良好土层作为持力层；若大于2m则可考虑连续基础、人工地基或者桩基础等方案。
（4）上部为良好土层而下部为软弱土层。对于一般中小型建筑物或6层以下的住宅，宜选择上部良好土层作为持力层，基础尽量浅埋，采用“宽基浅埋”方案或换土方案。
基础的埋置深度
设计最高
地下水位
设计最低
地下水位
200mm
设计最低
地下水位
设计最高
地下水位
200mm
基础的埋置深度
