地基基础（二）
Read the basic map

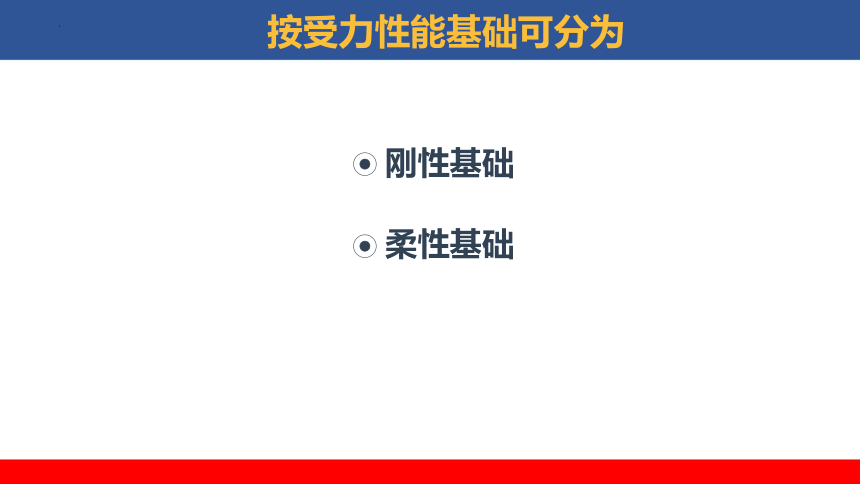

按受力性能基础可分为
刚性基础
柔性基础
刚性基础

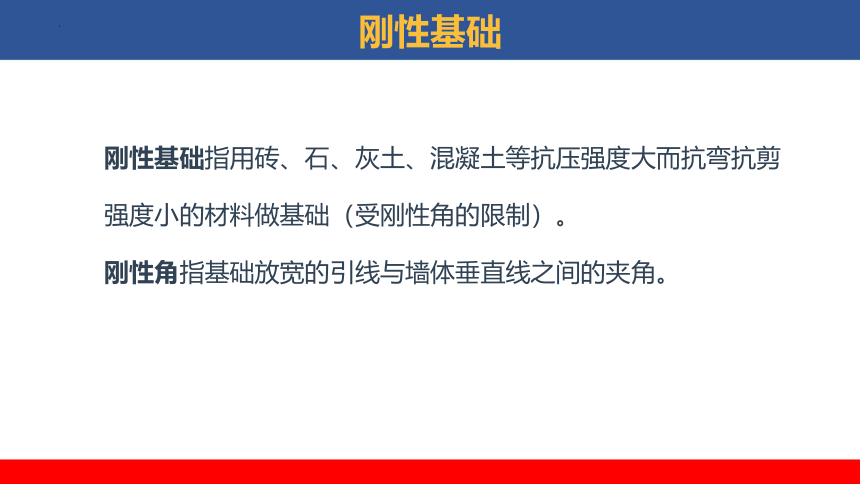

刚性基础指用砖、石、灰土、混凝土等抗压强度大而抗弯抗剪强度小的材料做基础（受刚性角的限制）。
刚性角指基础放宽的引线与墙体垂直线之间的夹角。
刚性基础

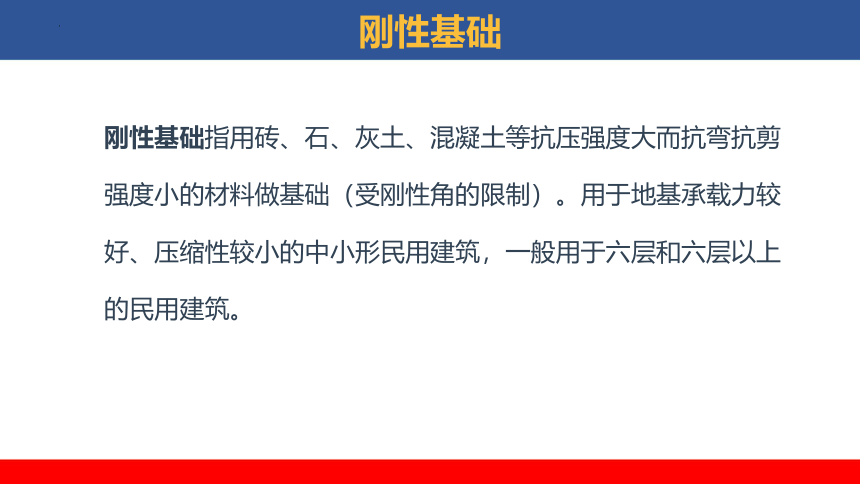

刚性基础指用砖、石、灰土、混凝土等抗压强度大而抗弯抗剪强度小的材料做基础（受刚性角的限制）。用于地基承载力较好、压缩性较小的中小形民用建筑，一般用于六层和六层以上
的民用建筑。

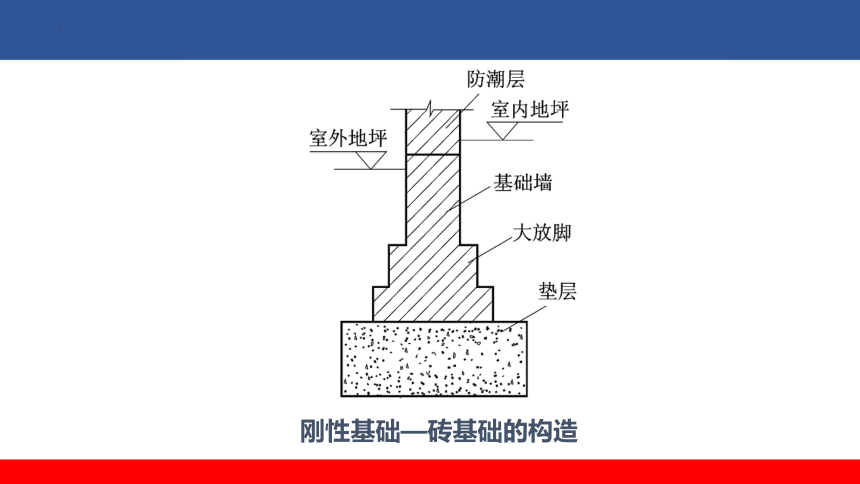

刚性基础—砖基础的构造

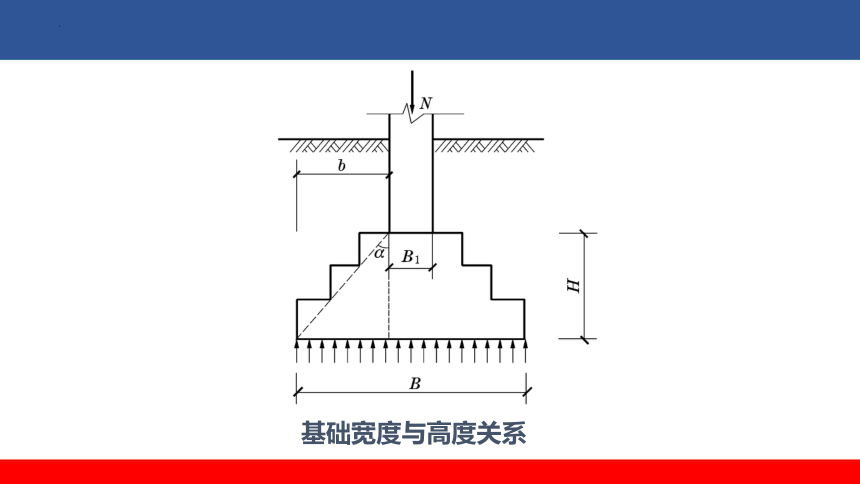

基础宽度与高度关系

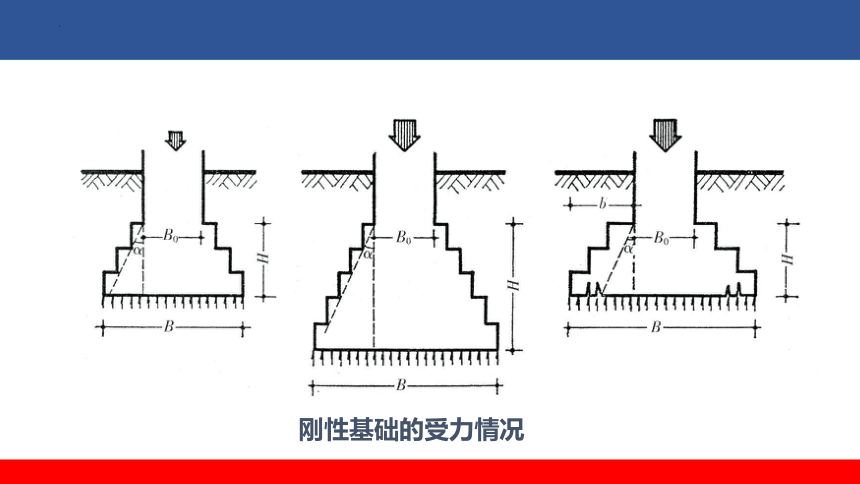

刚性基础的受力情况
柔性基础

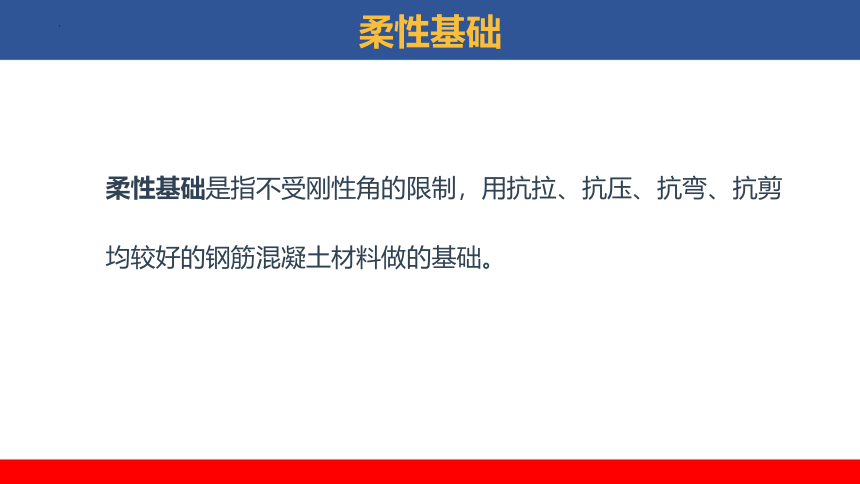

柔性基础是指不受刚性角的限制，用抗拉、抗压、抗弯、抗剪均较好的钢筋混凝土材料做的基础。

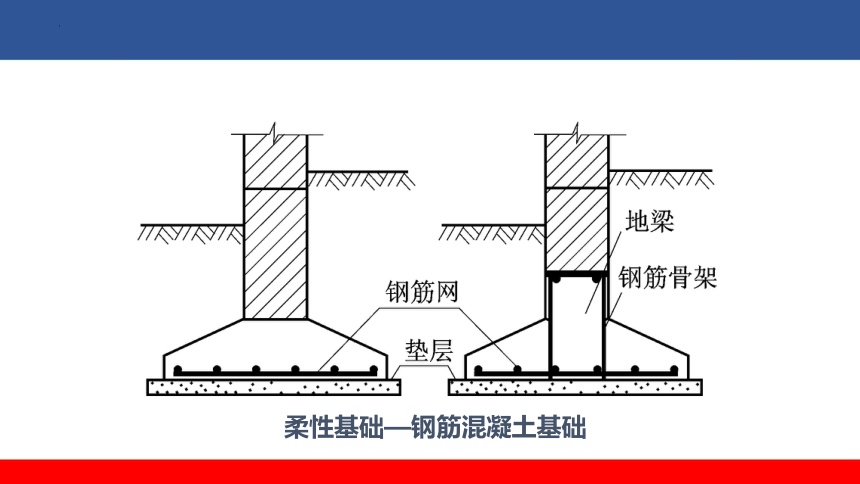

柔性基础—钢筋混凝土基础

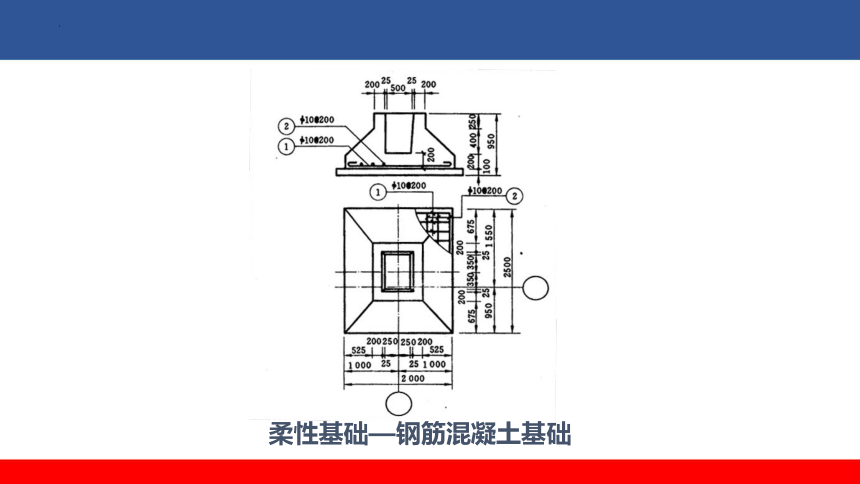

柔性基础—钢筋混凝土基础

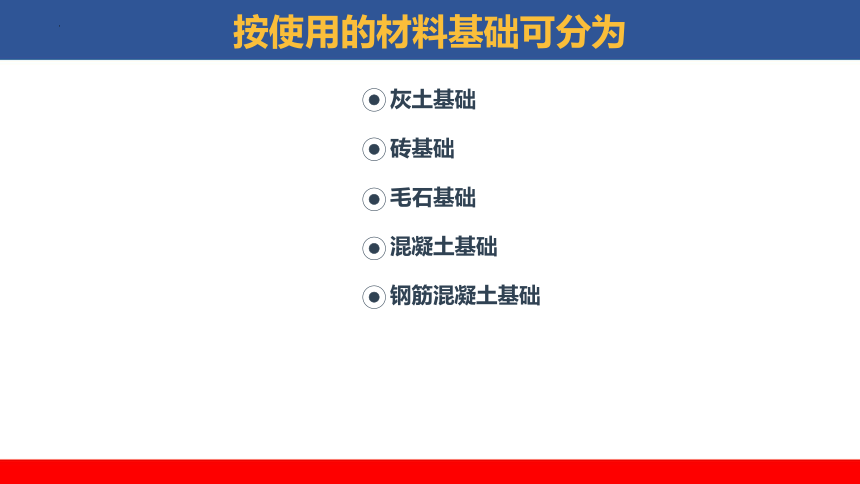

按使用的材料基础可分为
灰土基础
砖基础
毛石基础
混凝土基础
钢筋混凝土基础
灰土基础

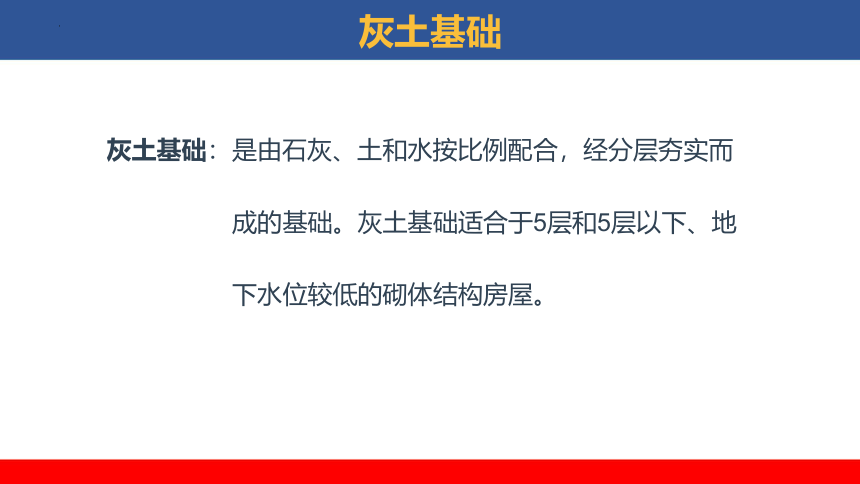

灰土基础：是由石灰、土和水按比例配合，经分层夯实而
成的基础。灰土基础适合于5层和5层以下、地
下水位较低的砌体结构房屋。
毛石基础
毛石基础：用强度等级不低于MU20的毛石，不低于M5的
砂浆砌筑而形成。
毛石基础
砖基础
砖基础：以砖为砌筑材料，形成的建筑物基础。现代常与
混凝土结构配合修建住宅、校舍、办公等低层建
筑。
砖基础
混凝土基础
混凝土基础：是以混凝土为主要承载体的基础形式，分
无筋的混凝土基础和有筋的钢筋混凝土基
础两种。
混凝土基础
按构造形式可分为
独立基础
条形基础
筏形基础
箱形基础
桩基础
（平板式和梁板式）
独立基础
独立基础：建筑物上部结构采用框架结构或单层排架结构
承重时，基础常采用圆柱形和多边形等形式的
独立式基础，这类基础称为独立式基础。
独立基础
阶形基础
坡形基础
杯形基础
柱下钢筋混凝土独立基础
柱
肋梁
砼垫层
阶梯形基础
预制杯形基础
锥形基础
条形基础
条形基础：是指基础的长度大于或等于10倍基础的宽度。
按上部结构分为墙下条形基础和柱下条形基
础。
柱
肋梁
砼垫层
翼板
翼板
肋梁
条形基础
柱
梁
翼板
条形基础
筏形基础
筏形基础：是指将墙或柱下基础连成一片，使整个建筑
物的荷载承受在一块整板上，这种板式基础
称筏形基础。
梁
底板
筏形基础
箱形基础
箱型基础：由钢筋混凝土的底板、顶板和若干纵横墙组
成的，形成中空箱体的整体结构，共同来承
受上部结构的荷载的基础。
箱形基础
桩基础
桩基础：通过延伸到地层深处的基桩和连接桩顶的承台
组成共同承受动静荷载的一种深基础。
桩基础
桩基础
较软弱土层
软弱土层
较坚硬
土层
（a）摩擦桩
（b）端承摩擦桩
软弱土层
较坚硬
土层
极软弱土层
坚硬
土层
（c）摩擦端承桩
（d）端承桩
基础构造详图实例练习
