屋 顶
the roof plan
柔性防水屋面

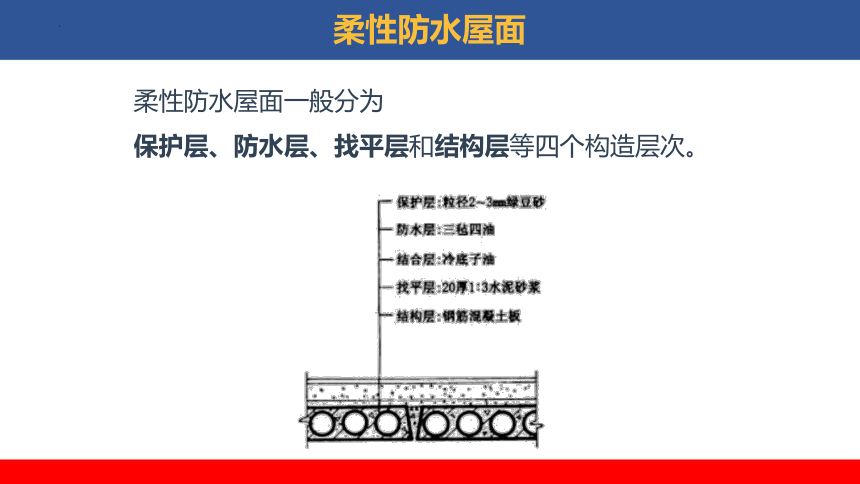

柔性防水屋面一般分为
保护层、防水层、找平层和结构层等四个构造层次。
柔性防水屋面

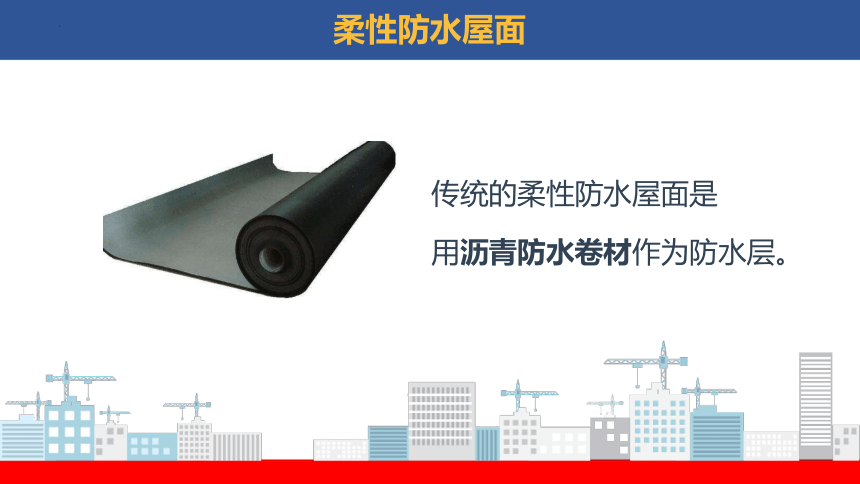

传统的柔性防水屋面是
用沥青防水卷材作为防水层。
柔性防水屋面

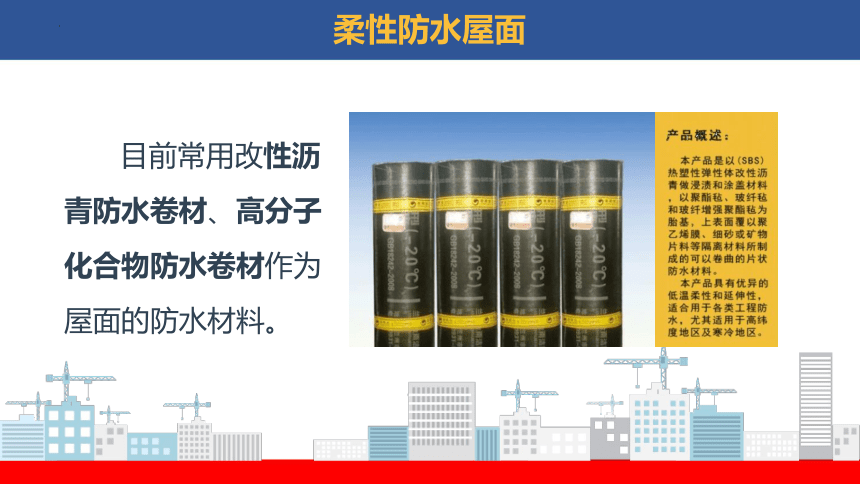

目前常用改性沥
青防水卷材、高分子
化合物防水卷材作为
屋面的防水材料。

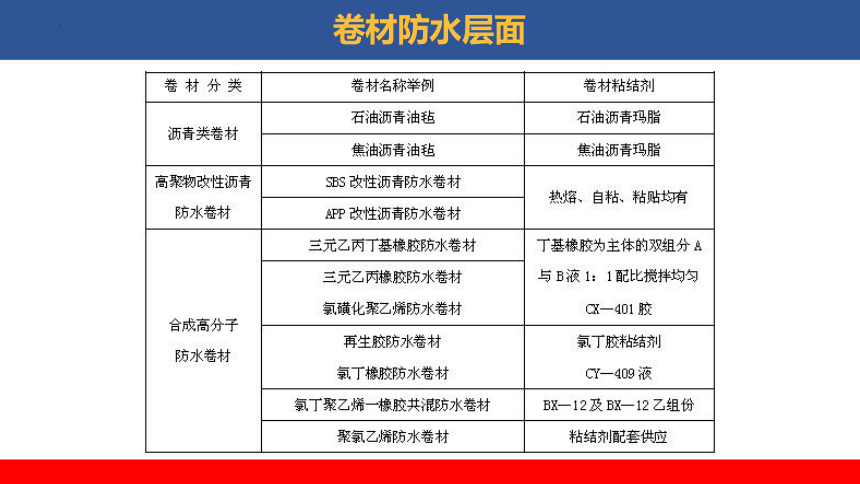

卷材防水层面
为了确保防水工程质量，使屋面在防水层合理使用年限内不发生渗漏，除卷材的材质因素外，其厚度也应考虑为最主要的因素。
卷材厚度选用表
由于大多数防水卷材的面呈黑色，在夏季阳光照射下，表面温度可达到60 80 摄氏度，容易吸热并老化。
不上人卷材防水屋面的保护层做法 上人卷材防水屋面的保护层做法
防水层是整个屋盖体系中
极为重要的一个构造层次，
其工作状态以及使用效果
对建筑影响极大。
平屋顶一般在结构层或保温层上做 15 30 mm 厚 1：3水泥砂浆找平层。
室内水蒸气使防水层出现鼓泡、皱折和破裂，造成防水层失效。
为了解决这个问题，在实际工程中常把第一层卷材与油毡防水层鼓泡层采用点状或条状粘贴，留出水蒸气扩散间隙，再将水蒸气集中排除。
(a)点状粘贴 (b)条状粘贴
刚性屋面分仓缝的划分
(a) 房屋进深小于10m，分仓缝的划分 (b) 房屋进深大于10m，分仓缝的划分
为使沥青胶或卷材能够与找平层牢固地结合，应当事先在找平层上刷一道稀释后的沥青溶液，作为结合层。
结构层应具有足够的强度和刚度，以尽量减少结构层变形对防水层的影响。
