墙 体(四）
the wall

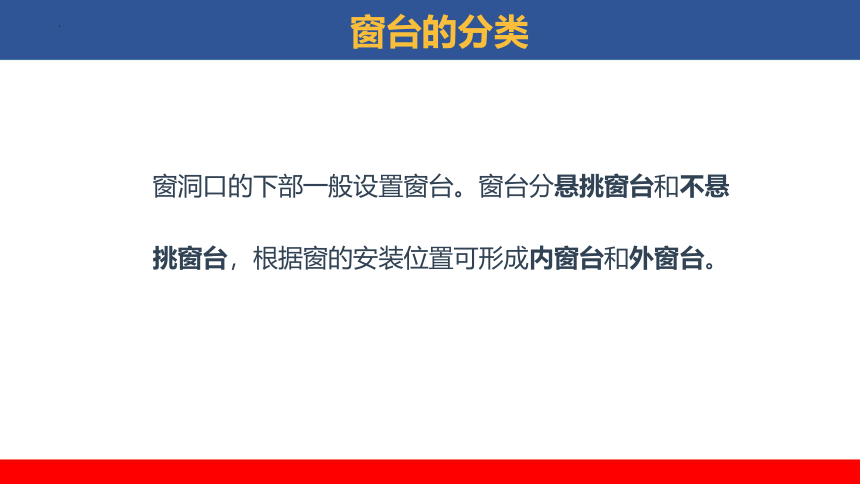

窗台的分类
窗洞口的下部一般设置窗台。窗台分悬挑窗台和不悬
挑窗台，根据窗的安装位置可形成内窗台和外窗台。

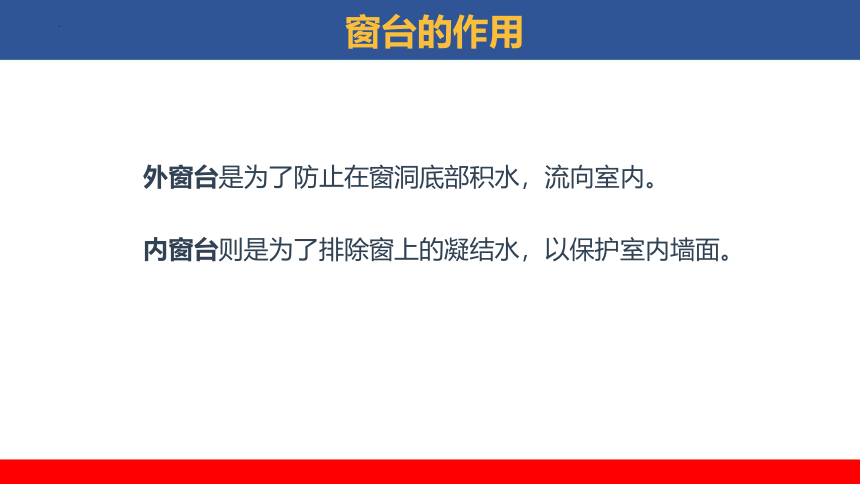

窗台的作用
外窗台是为了防止在窗洞底部积水，流向室内。
内窗台则是为了排除窗上的凝结水，以保护室内墙面。

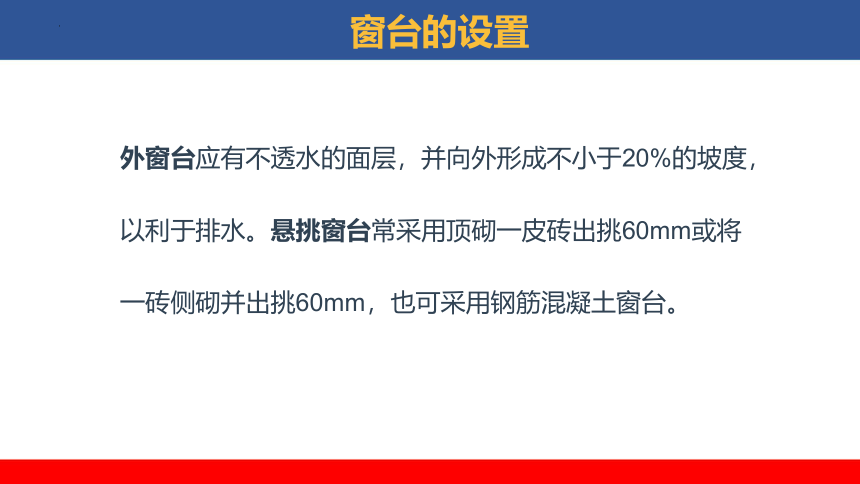

窗台的设置
外窗台应有不透水的面层，并向外形成不小于20%的坡度，以利于排水。悬挑窗台常采用顶砌一皮砖出挑60mm或将一砖侧砌并出挑60mm，也可采用钢筋混凝土窗台。

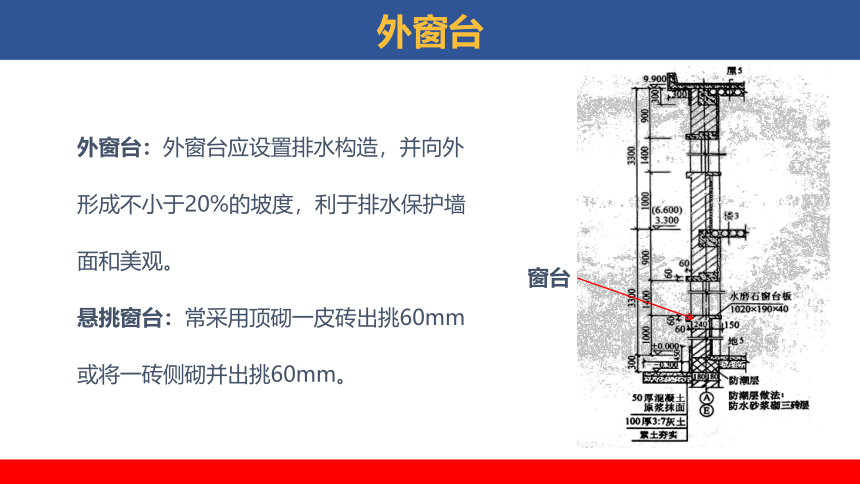

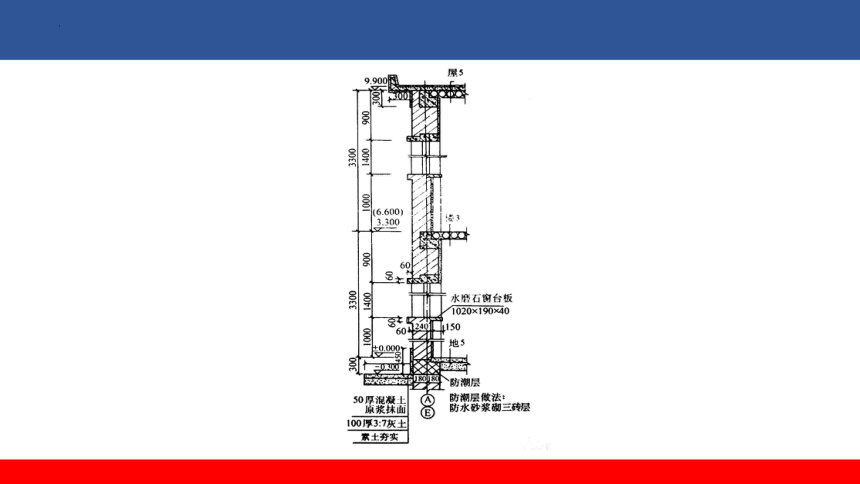

外窗台
外窗台：外窗台应设置排水构造，并向外形成不小于20%的坡度，利于排水保护墙面和美观。
悬挑窗台：常采用顶砌一皮砖出挑60mm或将一砖侧砌并出挑60mm。
窗台

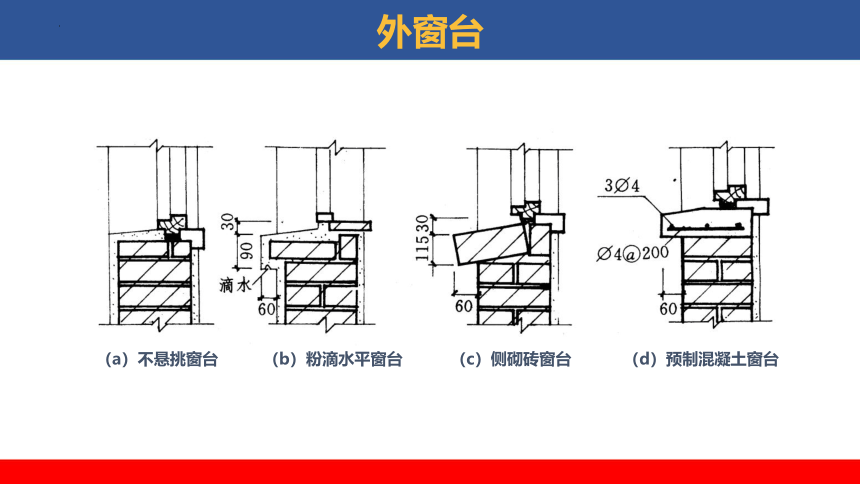

外窗台
（a）不悬挑窗台
（b）粉滴水平窗台
（c）侧砌砖窗台
（d）预制混凝土窗台

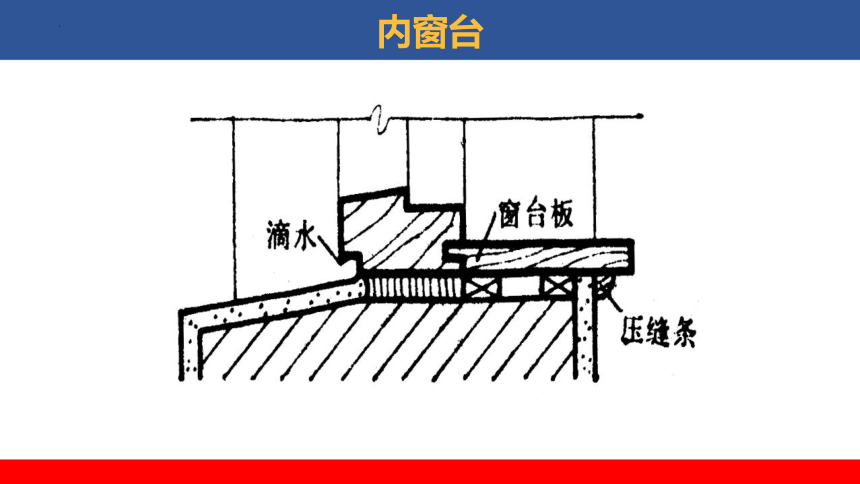

内窗台

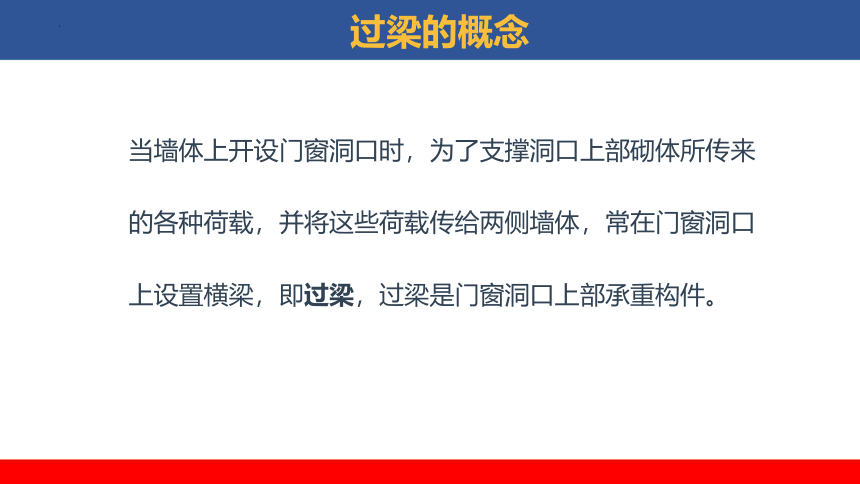

过梁的概念
当墙体上开设门窗洞口时，为了支撑洞口上部砌体所传来的各种荷载，并将这些荷载传给两侧墙体，常在门窗洞口上设置横梁，即过梁，过梁是门窗洞口上部承重构件。

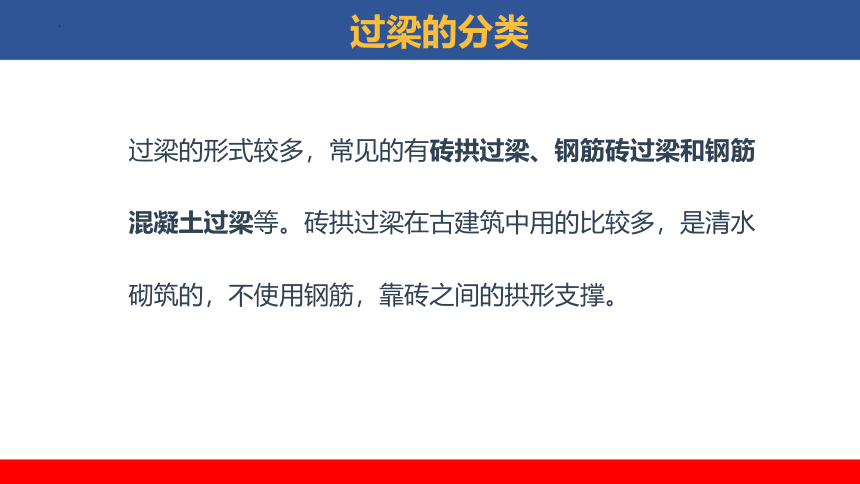

过梁的分类
过梁的形式较多，常见的有砖拱过梁、钢筋砖过梁和钢筋混凝土过梁等。砖拱过梁在古建筑中用的比较多，是清水砌筑的，不使用钢筋，靠砖之间的拱形支撑。
砖平拱过梁

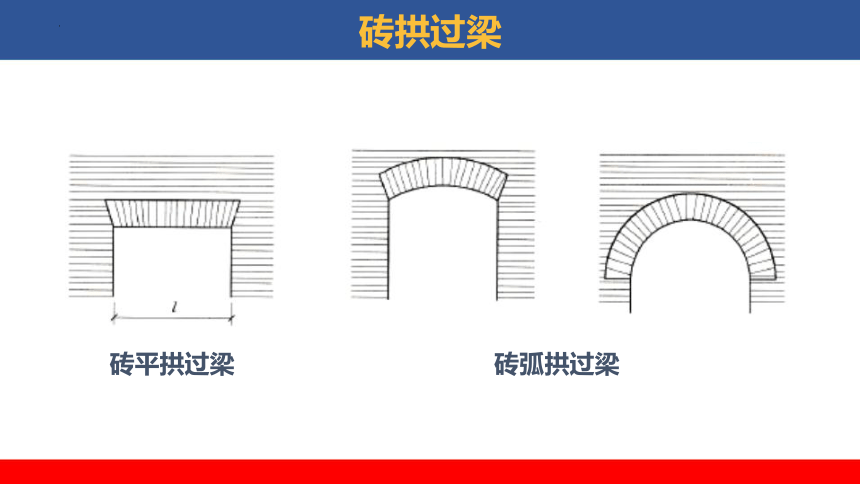

砖拱过梁

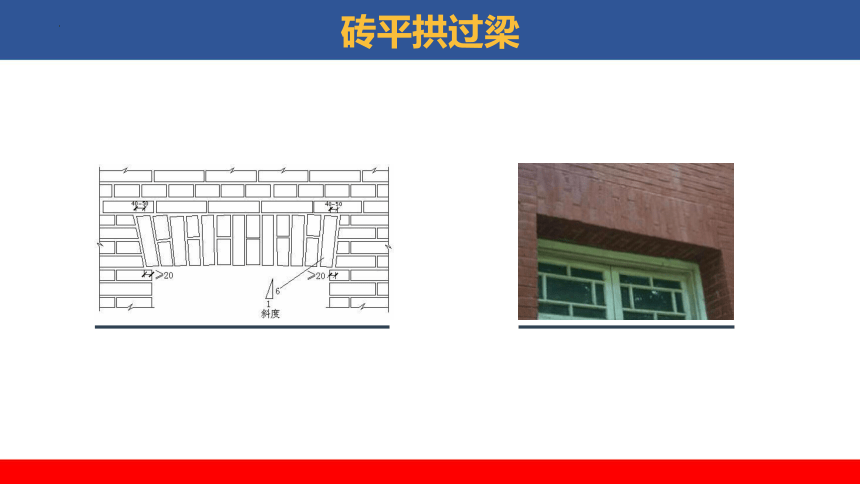

砖平拱过梁
砖弧拱过梁
钢筋砖过梁
钢筋砖过梁
过梁跨度不超过 2m，高度不应少于 5 皮砖，且不小于 1/5洞口跨度，
过梁中砖强度等级不低于Mu10，砂浆不低于M2.5，每120 mm墙厚
设1φ6钢筋，伸入墙内至少为240㎜，并在端部做60mm高的垂直弯钩。
钢筋混凝土过梁
钢筋混凝土过梁是指钢筋混凝土制成的过梁，该过梁承载能力强，跨度大，适应性好。有现浇和预制两种，现浇钢筋混凝土过梁在现场支模，轧钢筋，浇筑混凝土。
钢筋混凝土过梁
过梁高度
梁高应按结构计算确定，且应配合砖的规格尺寸，如普通粘土砖墙内取60mm、120mm、180mm、240mm等，过梁宽度一般同砖墙厚，其两端伸入墙内支承长度不小于240mm。为了防止雨水沿门窗过梁向外墙内侧流淌，过梁底部的外侧抹灰要做滴水。
钢筋混凝土过梁
墙身加固措施
墙身由于承受集中荷载、开洞以及由于地震等因素的影响，致使墙体稳定性有所降低，这时须考虑对墙身采取加固措施。主要措施有增设壁柱和门垛，设置圈梁，设置构造柱，在空心砌块墙中设置芯柱。
壁柱和门垛
壁柱是墙中柱状的突出部分，通常直通到顶，以承受上部梁及屋架的荷载，并增加墙身强度及稳定性。
墙体上开设门洞一般应设门垛，特别在墙体端部开启与之垂直的门洞时必须设置门垛。
壁柱
120×370mm 240×370mm 240×490mm
壁柱
240×370mm 240×490mm
门垛
圈梁
圈梁
圈梁要做成闭合形
圈梁作用
圈梁可以提高建筑的空间刚度、整体性，增强墙体的稳定性，减少由于地基不均匀沉降而引起的墙身开裂。
圈梁
圈梁
圈梁
圈梁
附加圈梁
附加圈梁与圈梁的搭接长度不应小于二者垂直净距的2倍，且不应小于1m。钢筋混凝土圈梁宽度一般与墙同厚，当墙厚大于240mm时，圈梁的宽度可以比墙体厚度小，但不应小于2/3墙厚。
180mm 240mm
钢筋混凝土圈梁
（a）钢筋混凝土板平圈梁
（b）钢筋混凝土板底圈梁
（c）钢筋砖圈梁
构造柱
构造柱是指为了增强建筑物的整体性和稳定性， 在多层砖混结构建筑的墙体中设置的钢筋混凝土柱，构造柱与各层圈梁相连接，形成
能够抗弯抗剪的空间框架，它是防止房屋倒塌的一种有效措施。
构造柱
转角处构造柱
纵横墙交接处构造柱
砖墙与构造柱
（a）外墙转角处构造柱 （b）内外墙交接处构造柱 （c）构造柱截面 （d）某砖砌体建筑构造柱实例
构造柱
构造柱的最小截面尺寸为 240mm×180mm，竖向钢筋多用4φ12 ，箍筋间距不大于 250 mm，在离圈梁上下不小于1/6层高或500㎜范围内，箍筋需加密间距为100mm。
构造柱施工方法
先砌墙成马牙状，后浇混凝土，并沿墙每隔 500 mm 设置2φ6 拉结钢筋，伸入墙体不小于 1 m。
马牙槎
芯柱
芯柱是指在砌块内部空腔中，插入竖向钢筋并浇灌混凝土后，形成的砌体内部的钢筋混凝土小柱，分为砌块芯柱和框架柱芯柱。
砌块墙的芯柱
（a）内外墙
（b）转角
芯柱
谢谢观看
THANKS FOR WATCHING
