楼板与地面
2024/4/11
页面 2

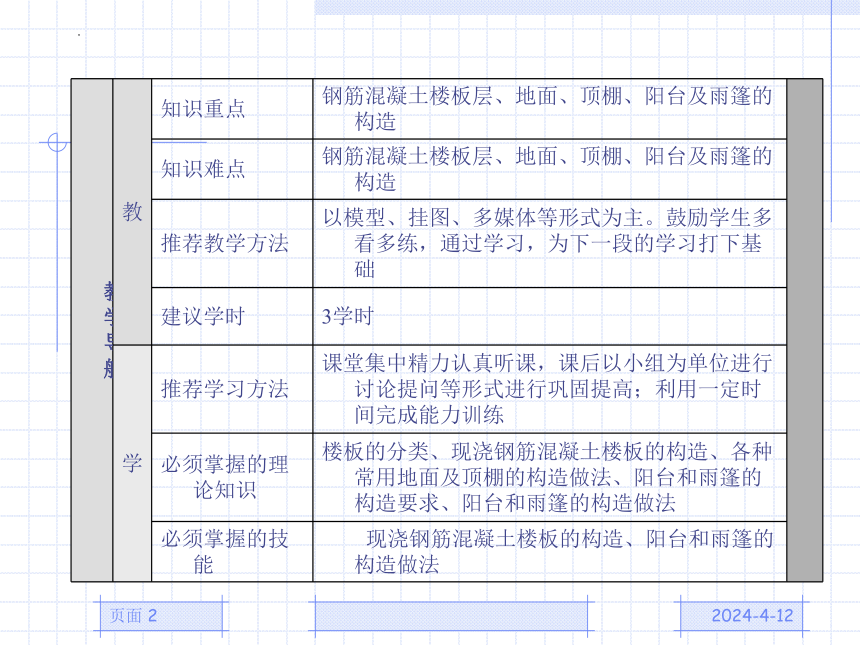

教 学 导 航 教 知识重点 钢筋混凝土楼板层、地面、顶棚、阳台及雨篷的构造
知识难点 钢筋混凝土楼板层、地面、顶棚、阳台及雨篷的构造
推荐教学方法 以模型、挂图、多媒体等形式为主。鼓励学生多看多练，通过学习，为下一段的学习打下基础
建议学时 3学时
学 推荐学习方法 课堂集中精力认真听课，课后以小组为单位进行讨论提问等形式进行巩固提高；利用一定时间完成能力训练
必须掌握的理论知识 楼板的分类、现浇钢筋混凝土楼板的构造、各种常用地面及顶棚的构造做法、阳台和雨篷的构造要求、阳台和雨篷的构造做法
必须掌握的技能 现浇钢筋混凝土楼板的构造、阳台和雨篷的构造做法
2024/4/11
页面 3

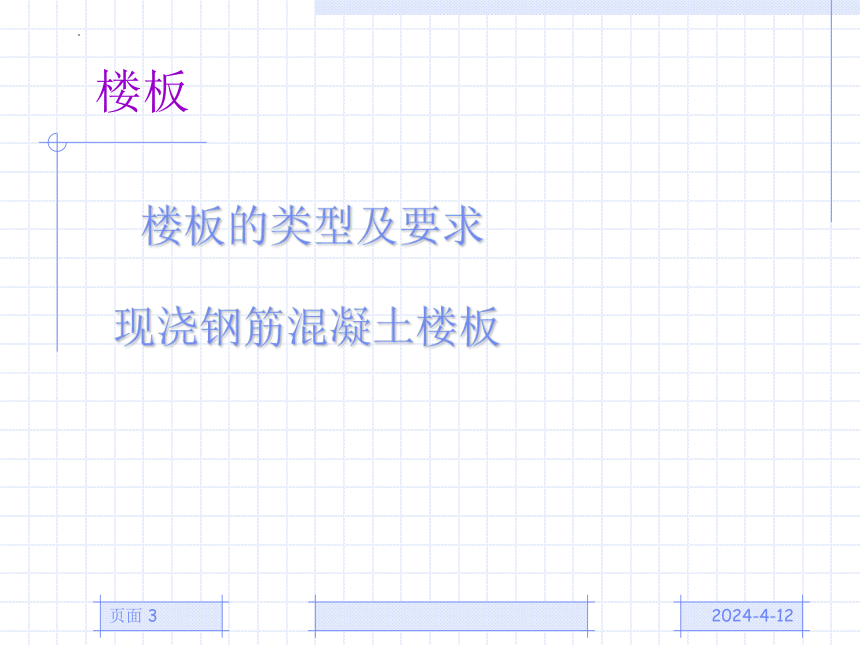

楼板
楼板的类型及要求
现浇钢筋混凝土楼板
2024/4/11
页面 4
楼板的类型及要求
1．楼板的类型

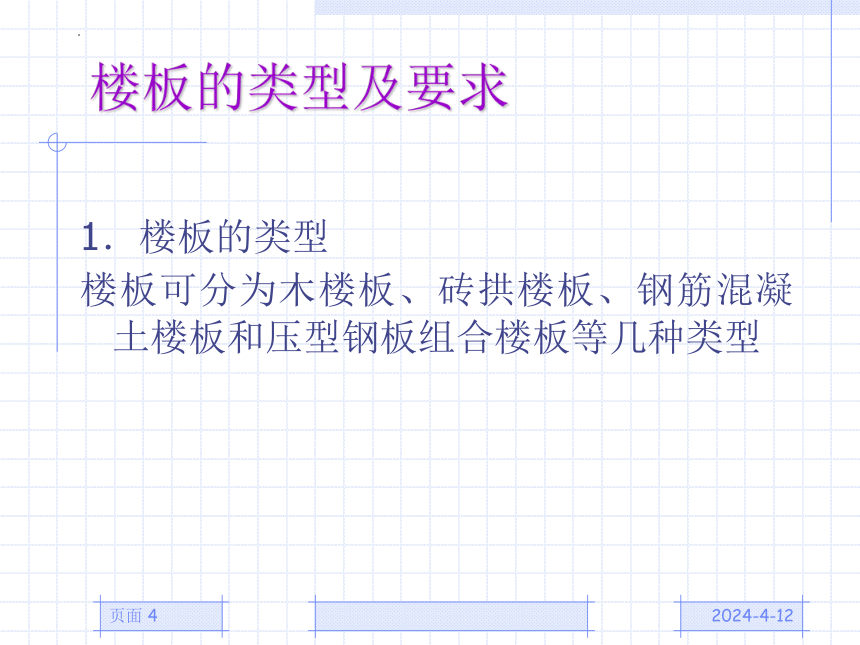

楼板可分为木楼板、砖拱楼板、钢筋混凝土楼板和压型钢板组合楼板等几种类型
2024/4/11
页面 5

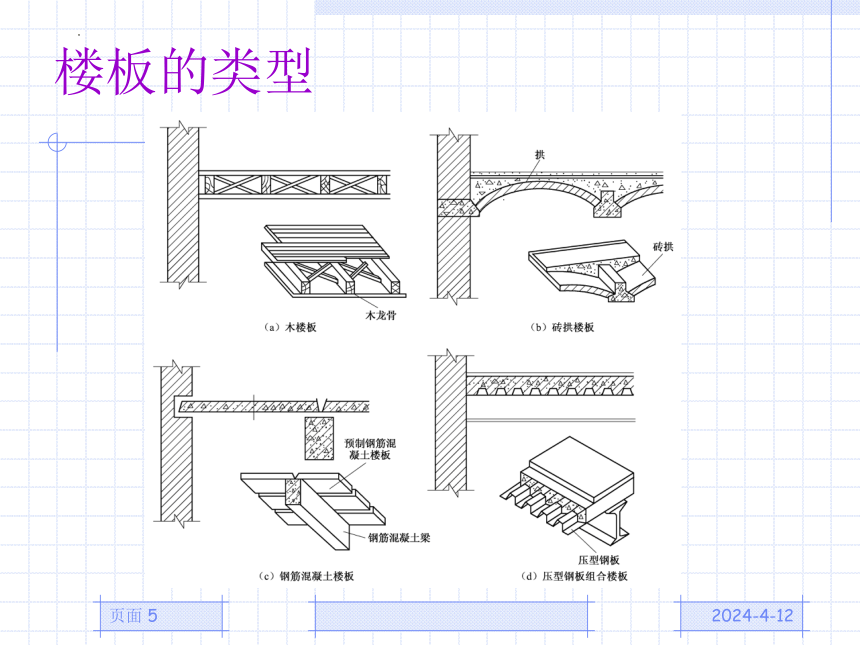

楼板的类型
2024/4/11
页面 6
楼板的类型及要求

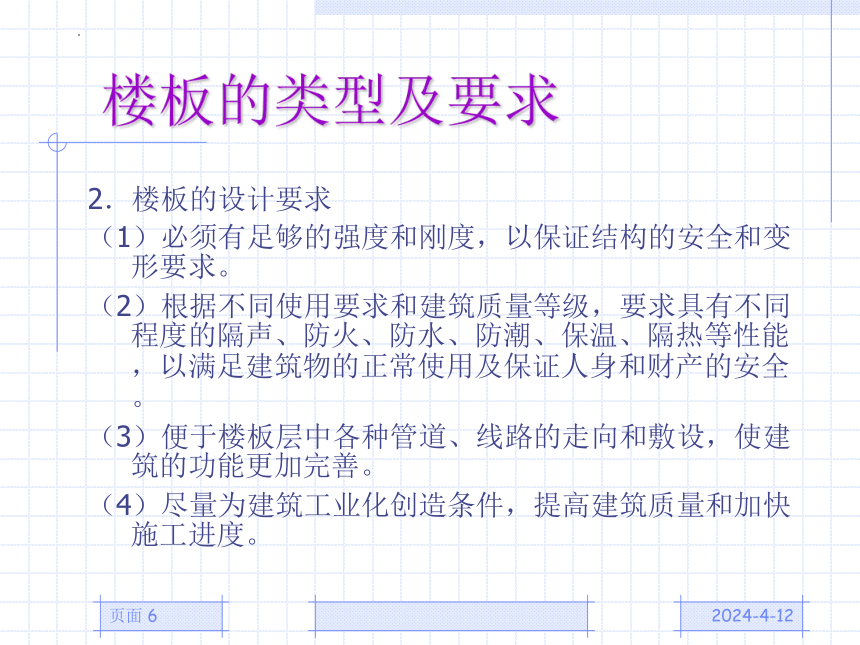

2．楼板的设计要求
（1）必须有足够的强度和刚度，以保证结构的安全和变形要求。
（2）根据不同使用要求和建筑质量等级，要求具有不同程度的隔声、防火、防水、防潮、保温、隔热等性能，以满足建筑物的正常使用及保证人身和财产的安全。
（3）便于楼板层中各种管道、线路的走向和敷设，使建筑的功能更加完善。
（4）尽量为建筑工业化创造条件，提高建筑质量和加快施工进度。
2024/4/11
页面 7
现浇钢筋混凝土楼板

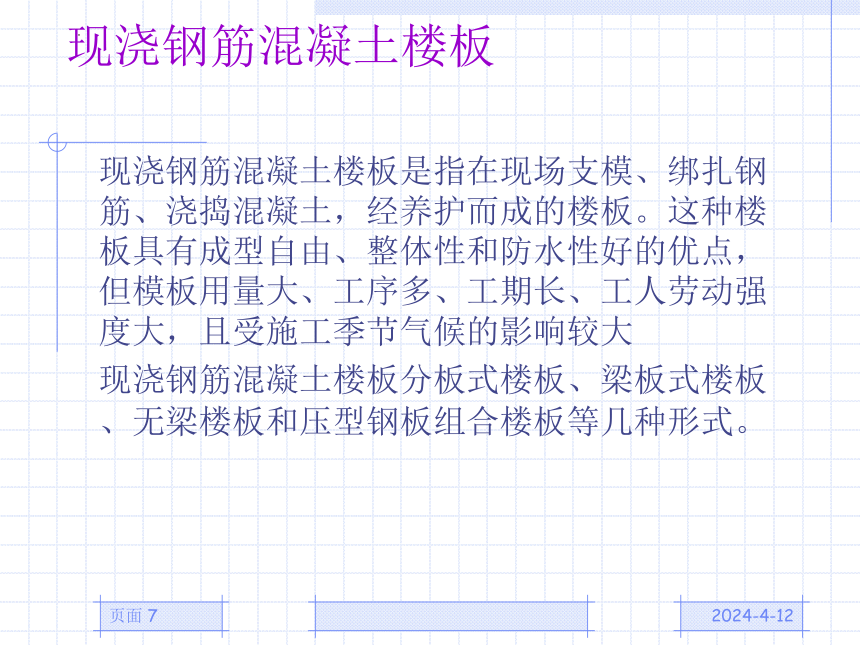

现浇钢筋混凝土楼板是指在现场支模、绑扎钢筋、浇捣混凝土，经养护而成的楼板。这种楼板具有成型自由、整体性和防水性好的优点，但模板用量大、工序多、工期长、工人劳动强度大，且受施工季节气候的影响较大
现浇钢筋混凝土楼板分板式楼板、梁板式楼板、无梁楼板和压型钢板组合楼板等几种形式。
2024/4/11
页面 8
现浇钢筋混凝土楼板
1．板式楼板

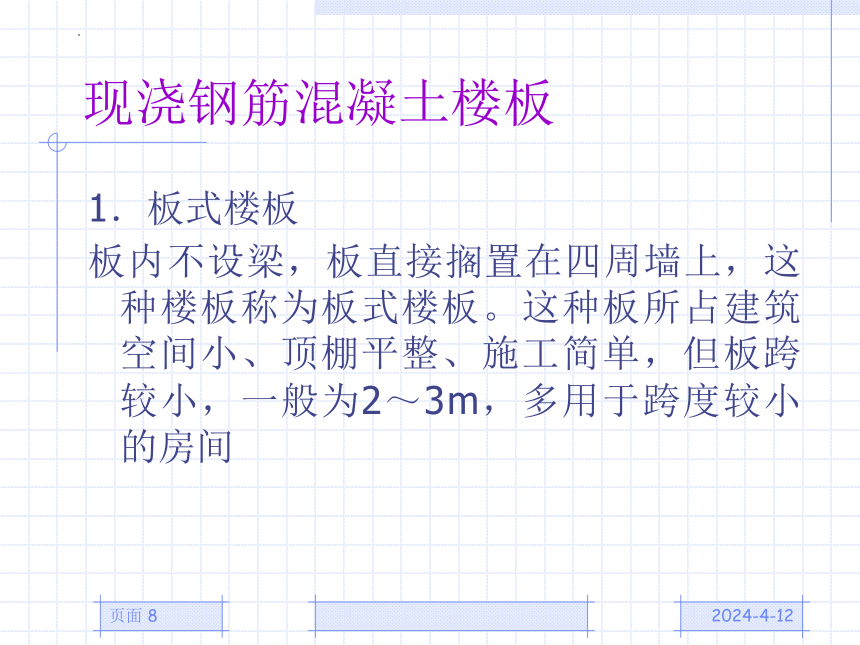

板内不设梁，板直接搁置在四周墙上，这种楼板称为板式楼板。这种板所占建筑空间小、顶棚平整、施工简单，但板跨较小，一般为2～3m，多用于跨度较小的房间
2024/4/11
页面 9
现浇钢筋混凝土楼板
2．梁板式楼板

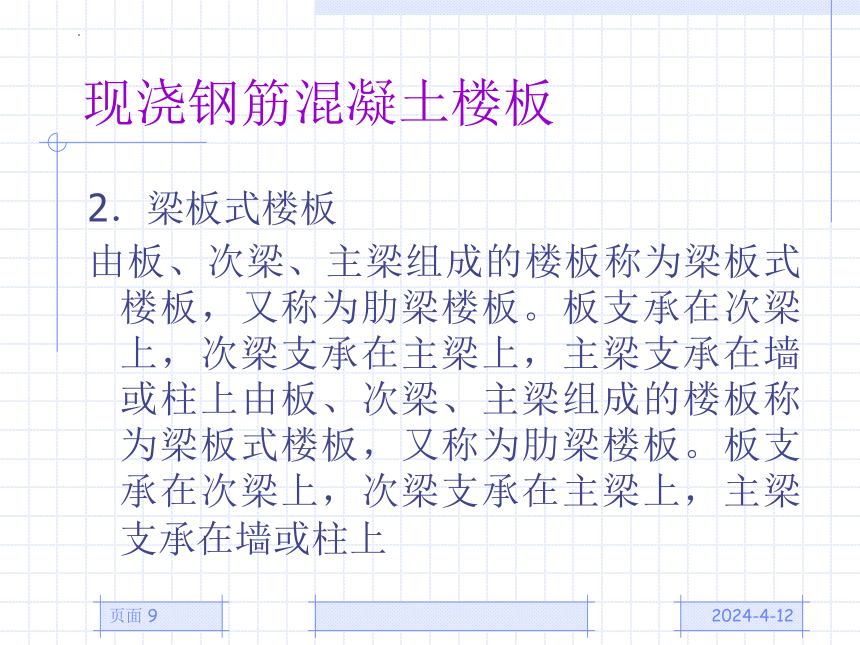

由板、次梁、主梁组成的楼板称为梁板式楼板，又称为肋梁楼板。板支承在次梁上，次梁支承在主梁上，主梁支承在墙或柱上由板、次梁、主梁组成的楼板称为梁板式楼板，又称为肋梁楼板。板支承在次梁上，次梁支承在主梁上，主梁支承在墙或柱上
2024/4/11
页面 10
现浇钢筋混凝土楼板
3．无梁楼板

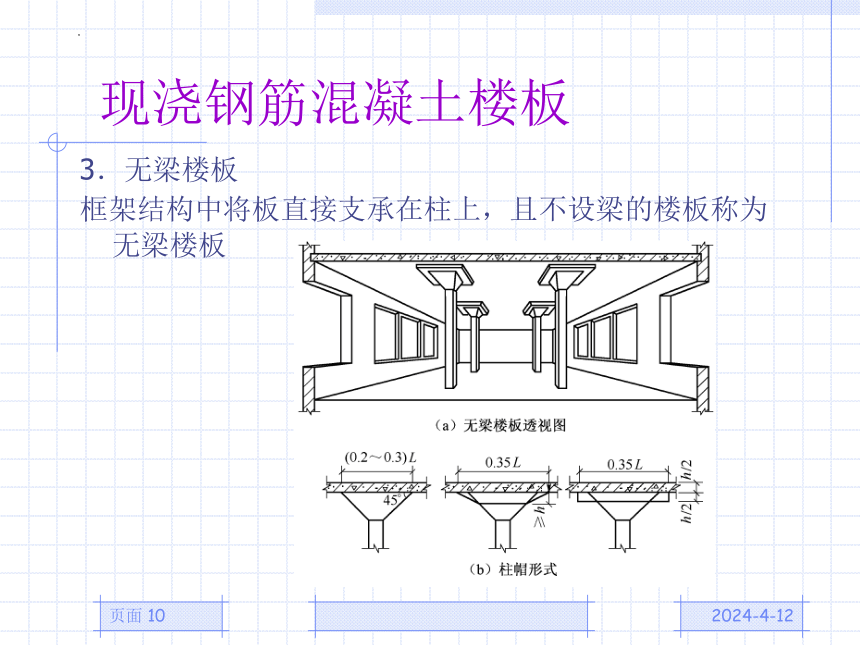

框架结构中将板直接支承在柱上，且不设梁的楼板称为无梁楼板
2024/4/11
页面 11
现浇钢筋混凝土楼板
4．压型钢板组合楼板

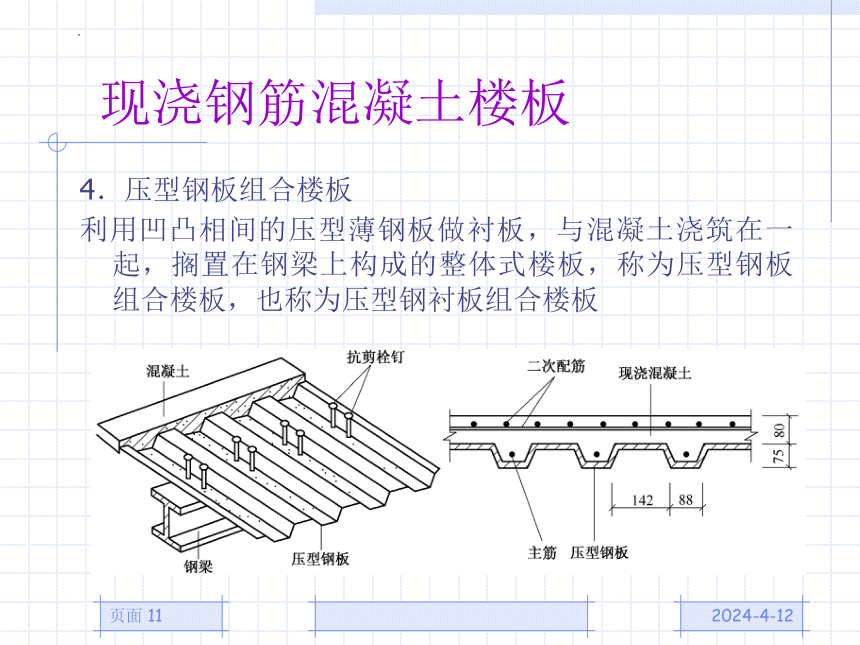

利用凹凸相间的压型薄钢板做衬板，与混凝土浇筑在一起，搁置在钢梁上构成的整体式楼板，称为压型钢板组合楼板，也称为压型钢衬板组合楼板
2024/4/11
页面 12

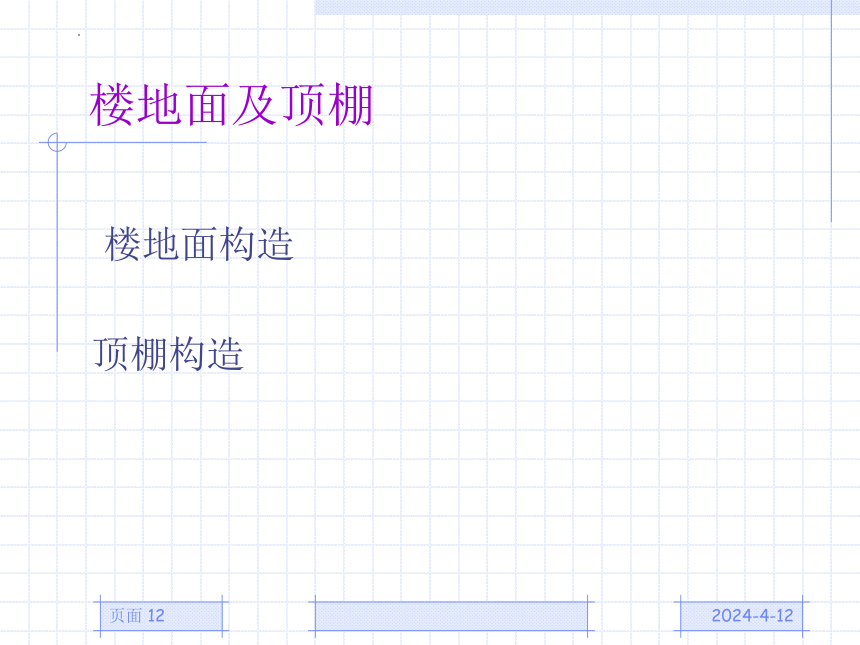

楼地面及顶棚
楼地面构造
顶棚构造
2024/4/11
页面 13
楼地面构造
1．楼地面的设计要求
（1）坚固耐磨
（2）保温隔热
（3）隔声吸声
（4）有一定弹性
（5）满足特殊要求
（6）美观经济
2024/4/11
页面 14
楼地面构造
2．楼地面的组成
底层地面的基本组成有面层、垫层和地基；楼层地面的基本组成有面层和基层（楼板）。为满足其他方面的要求，往往还要增加找平层、结合层、防水层、保温隔热层、隔声层、管道敷设层等构造层次
2024/4/11
页面 15
楼地面的组成
2024/4/11
页面 16
楼地面构造
3．常见楼地面的构造
（1）水泥砂浆楼地面。
（2）现浇水磨石楼地面
（3）地砖楼地面
（4）陶瓷锦砖楼地面。
（5）天然石材地面
（6）木地面
（7）地毯楼地面
2024/4/11
页面 17
楼地面构造
4．踢脚和墙裙
踢脚是地面与墙面交接处的构造处理，也称为踢脚板。其主要作用是遮盖地面与墙面的接缝，并保护墙面，防止外界的碰撞损坏和清洗地面时对墙面的污染，构造上通常按地面的延伸部分来处理，高度一般为120～150mm，材料一般与地面材料相同。
墙裙是指在内墙面所做的保护处理，是踢脚板向上的延伸，又称为台度。其主要作用是保护墙身免受外力的碰撞、摩擦破坏和避免受到潮湿的影响。一般居室内的的墙裙，主要起装饰作用。墙裙高度一般为900～1 200mm，经常有水作用的房间，如厨房、卫生间、浴室等房间的墙裙，高度应适当增加，一般为900～2 000mm。
2024/4/11
页面 18
顶棚构造
顶棚又称为天棚、天花板或望板，是楼板层或屋顶下的装修层。按其构造方式分为直接式顶棚和吊挂式顶棚两种。
1．直接式顶棚
直接式顶棚是指直接在钢筋混凝土楼板、屋面板下表面喷刷涂料、抹灰裱糊、粘贴或钉结饰面材料的构造做法。
（1）直接喷刷涂料的顶棚
（2）抹灰顶棚
（3）贴面顶棚
2024/4/11
页面 19
顶棚构造
2．吊挂式顶棚
吊挂式顶棚又称为悬挂式顶棚，简称吊顶，是指房屋屋顶或楼板结构下的顶棚。
2024/4/11
页面 20
阳台与雨篷
阳台
雨篷
2024/4/11
页面 21
阳台
阳台是指供居住者进行户外活动、晾晒衣物等的空间。在居住建筑中较为常见，一般每套住宅应设阳台或平台。
1．阳台的类型
按阳台与建筑外墙的相对位置分为凸阳台（挑阳台）、凹阳台、半凹半凸阳台
（a）半凹半凸阳台 （b）凹阳台 （c）挑阳台
2024/4/11
页面 22
阳台
2．凸阳台的承重构件
凸阳台的承重构件目前基本都采用现浇钢筋混凝土结构，其主要有挑板式、压梁式、挑梁式3种结构类型
2024/4/11
页面 23
阳台
3．阳台的构造
（1）栏杆（栏板）与扶手
栏杆（栏板）是指高度在人体胸部至腹部之间，用以保障人身安全或分隔空间用的防护分隔构件。其作用是承受人们倚扶的侧向推力，保障人身安全，同时对整个建筑物也起到装饰美化的作用，要求其坚固可靠、舒适美观。
2024/4/11
页面 24
阳台栏杆与栏板的构造
2024/4/11
页面 25
阳台的构造
（2）阳台隔板
阳台隔板用于连接双阳台，有砖砌和钢筋混凝土隔板两种
2024/4/11
页面 26
阳台的构造
（3）阳台排水
阳台排水有外排水和内排水两种方式。外排水适用于低层和多层建筑，具体做法是在阳台外侧设置泄水管将水排出。泄水管可采用直径为40～50mm镀锌钢管或塑料管，外挑长度不少于80mm，以防止排水溅到下层阳台，如图11.13（a）所示。内排水适用于高层建筑和高标准建筑，具体做法是在阳台内侧设置排水立管和地漏，将雨水或积水直接排入地下管网，
2024/4/11
页面 27
雨篷
雨篷是建筑入口处为遮挡雨雪、保护外门免受雨淋的构件。
按材料和结构可分为钢筋混凝土雨篷、钢结构悬挑雨篷、玻璃采光雨篷和软面折叠多用雨篷等。
1．钢筋混凝土雨篷
挑出长度较大的雨篷由梁、板、柱组成，其构造与楼板相同。挑出长度较小的雨篷与凸阳台一样做成悬臂构件，一般由雨篷梁和雨篷板组成
2024/4/11
页面 28
钢筋混凝土雨篷构造
2024/4/11
页面 29
雨篷
2．钢结构悬挑雨篷
钢结构悬挑雨篷由支撑系统、骨架系统和板面系统三部分组成。这种雨篷具有结构与造型简练、轻巧、施工便捷、灵活的特点，同时富有现代感，在现代建筑中使用越来越广泛。
3．玻璃采光雨篷
玻璃采光雨篷是用阳光板、钢化玻璃做雨篷面板的新型透光雨篷。其特点是结构轻巧、造型美观、透明新颖、富有现代感 .
2024/4/11
页面 30
知识梳理与总结
主要介绍了楼板的类型，现浇钢筋混凝土楼板的基本构造，常见楼地面构造和顶棚构造，阳台与雨篷的基本构造。在学习过程中，应以各部分构造为重点，着重掌握构造处理的基本原理和方法，能根据工程的实际情况加以具体分析，举一反三。
2024/4/11
页面 31
能力训练
训练项目1 请回答
1．楼板层由哪几部分组成？楼板起什么作用？对楼板有哪些要求？
2．简述现浇钢筋混凝土楼板的种类及特点。
3．地面有哪些设计要求？地面由哪些部分组成？各部分有什么作用？
4．阳台起什么作用？现浇钢筋混凝土凸阳台有哪几种结构类型？阳台的排水措施有哪些？
5．名词解释：（1）吊顶 （2）阳台 （3）栏杆
2024/4/11
页面 32
能力训练
训练项目2 填空
1．按受力和传力情况的不同，现浇钢砼楼板分为（ ）、（ ）、（ ）和（ ）等几种
2．楼地面应满足的要求有（ ）、（ ）、（ ）、（ ）、特殊要求和美观经济等。
3．底层地面的基本组成有和（ ）、（ ）和（ ）；楼层地面组成有（ ）和（ ）。为满足其他特殊要求，往往还要增加找平层、结合层、（ ）、（ ）、（ ）、（ ）等构造层次。
4．阳台按其与外墙相对位置的不同，可分为（ ）、（ ）、（ ）。
训练项目3 选择（单选）
1．目前正大力推广的一种新型楼板是（ ）。
A钢砼楼板 B砖拱楼板 C木楼板 D钢衬板组合楼板
2．踢脚的高度一般为（ ）。
A 50mm左右 B 150mm左右 C 300mm左右 D 900mm左右
3．阳台栏杆竖直杆间净距不应大于（ ）。
A 150mm B 130mm C 120mm D 110mm
4．雨篷上表面应用防水砂浆抹面，并应顺墙面向上延伸形成泛水，其泛水高度至少为（ ）。
A 100mm B 150mm C 200mm D 250mm
2024/4/11
页面 33
能力训练
训练项目3 综合练习
1．绘出学生自己所在宿舍的地面构造详图，按制图规定标注出各个构造层次的构造做法（尺寸、材料及材料强度等级）。
2．参观学校内或学校附近正在进行吊顶施工的施工现场，弄清吊顶的基本组成，并绘制吊顶的构造大样图。
