刚性基础
2

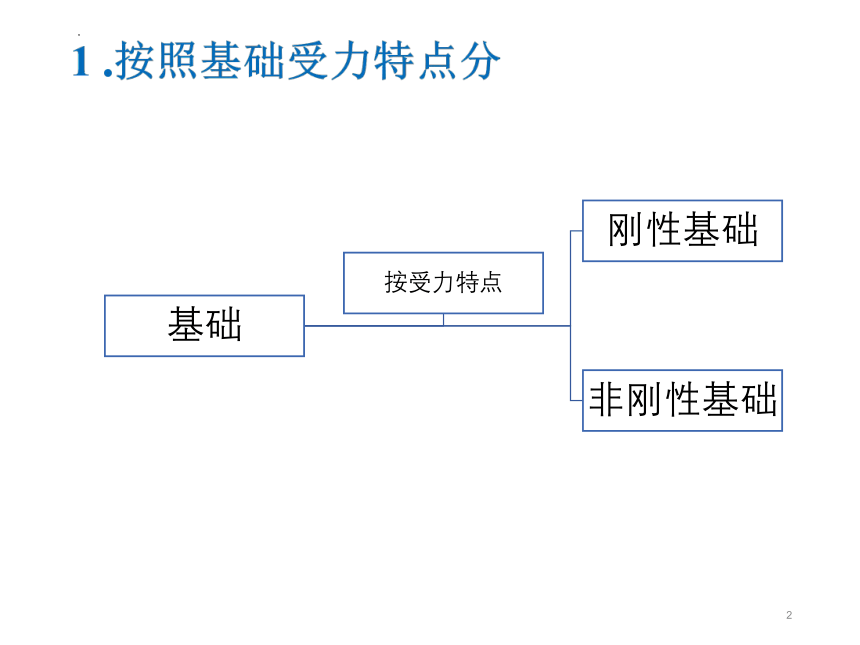

1 .按照基础受力特点分

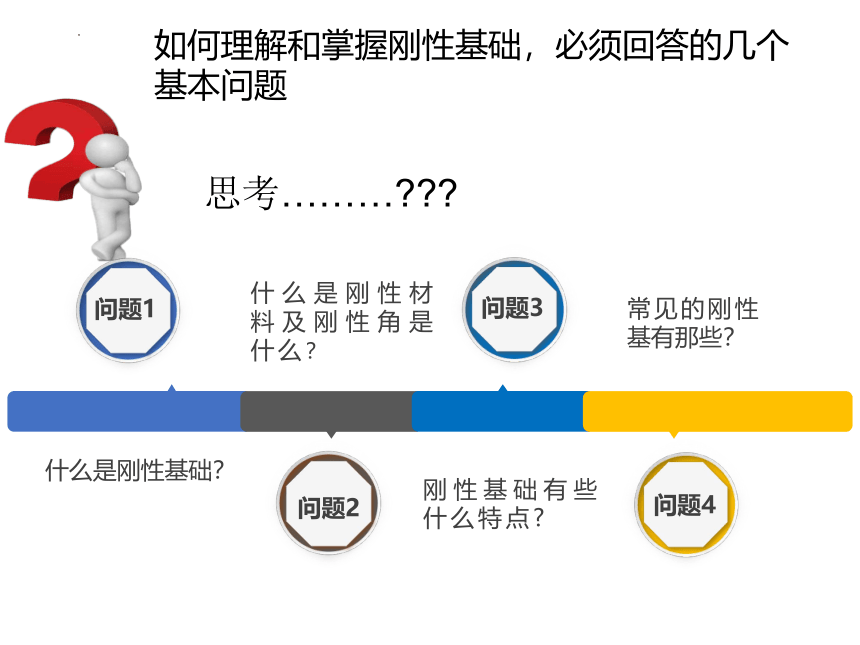

如何理解和掌握刚性基础，必须回答的几个基本问题
什么是刚性基础？
什么是刚性材料及刚性角是什么？
刚性基础有些什么特点
常见的刚性基有那些？
问题1
问题2
问题3
问题4
思考………

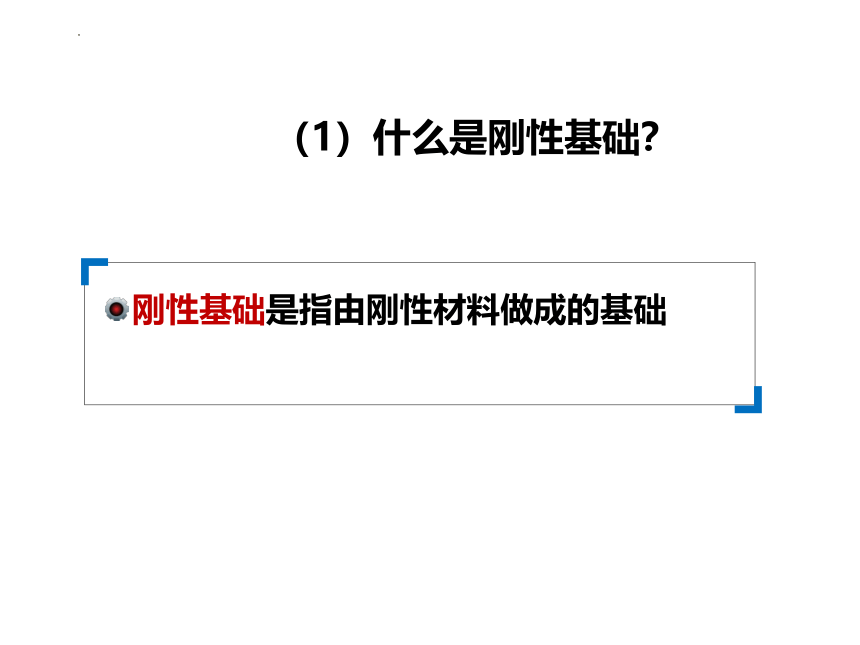

（1）什么是刚性基础？
刚性基础是指由刚性材料做成的基础

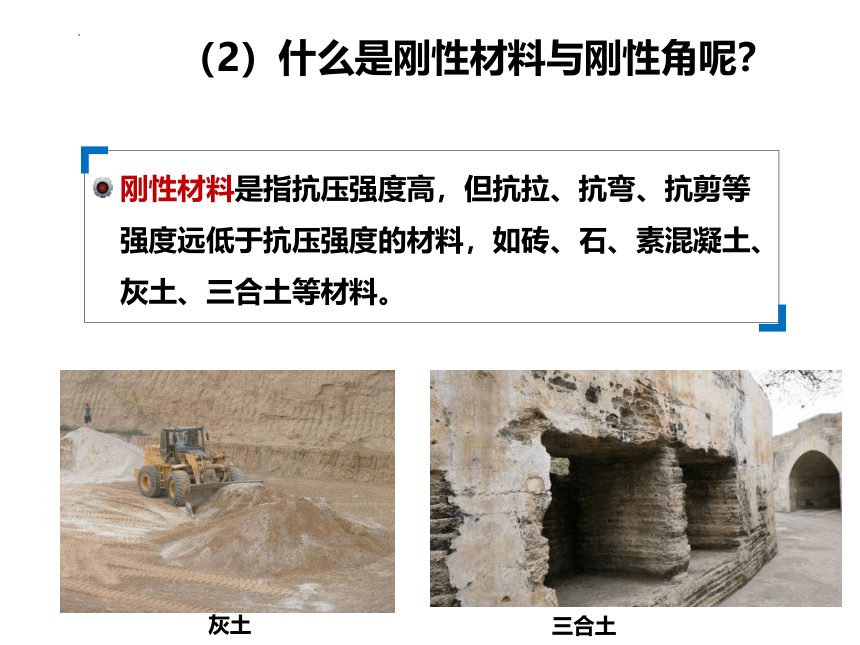

（2）什么是刚性材料与刚性角呢？
刚性材料是指抗压强度高，但抗拉、抗弯、抗剪等强度远低于抗压强度的材料，如砖、石、素混凝土、灰土、三合土等材料。
灰土
三合土

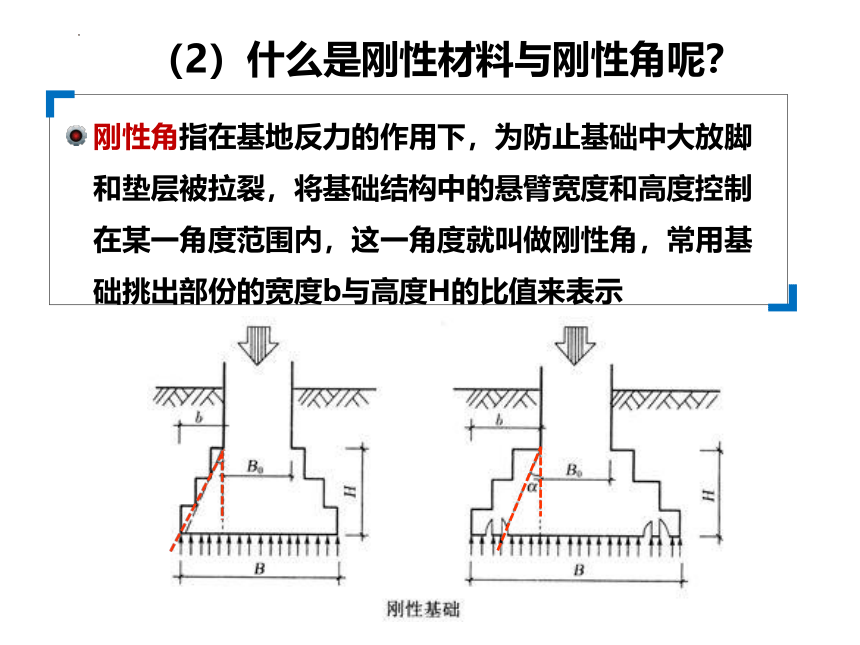

（2）什么是刚性材料与刚性角呢？
刚性角指在基地反力的作用下，为防止基础中大放脚和垫层被拉裂，将基础结构中的悬臂宽度和高度控制在某一角度范围内，这一角度就叫做刚性角，常用基础挑出部份的宽度b与高度H的比值来表示

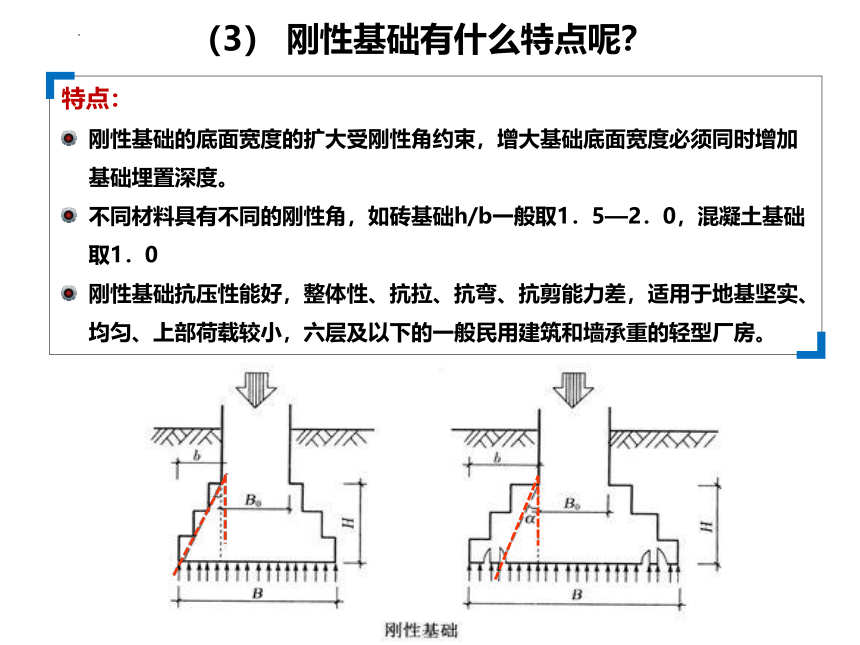

（3） 刚性基础有什么特点呢？
特点：
刚性基础的底面宽度的扩大受刚性角约束，增大基础底面宽度必须同时增加基础埋置深度。
不同材料具有不同的刚性角，如砖基础h/b一般取1．5—2．0，混凝土基础取1．0
刚性基础抗压性能好，整体性、抗拉、抗弯、抗剪能力差，适用于地基坚实、均匀、上部荷载较小，六层及以下的一般民用建筑和墙承重的轻型厂房。

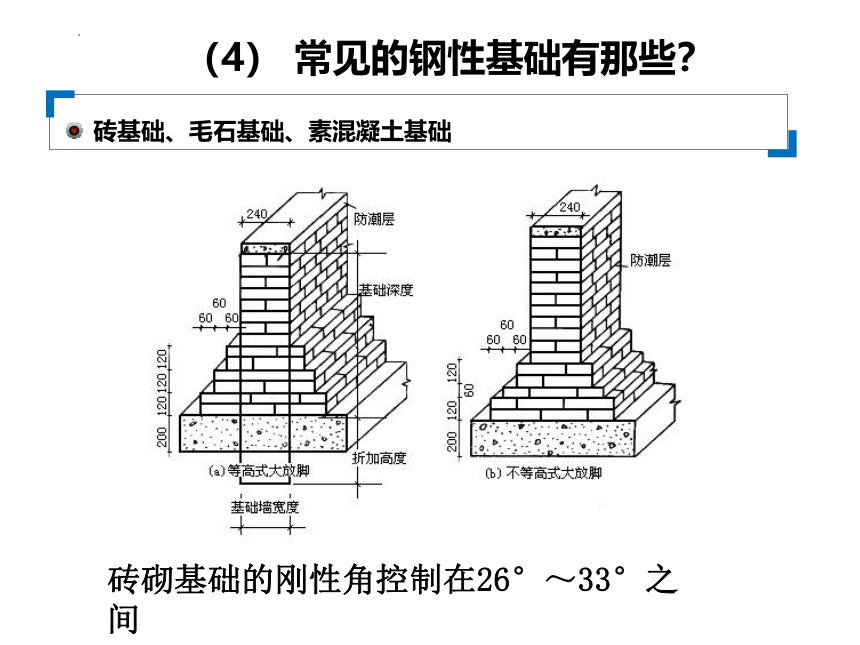

（4） 常见的钢性基础有那些？
砖基础、毛石基础、素混凝土基础
砖砌基础的刚性角控制在26°～33°之间

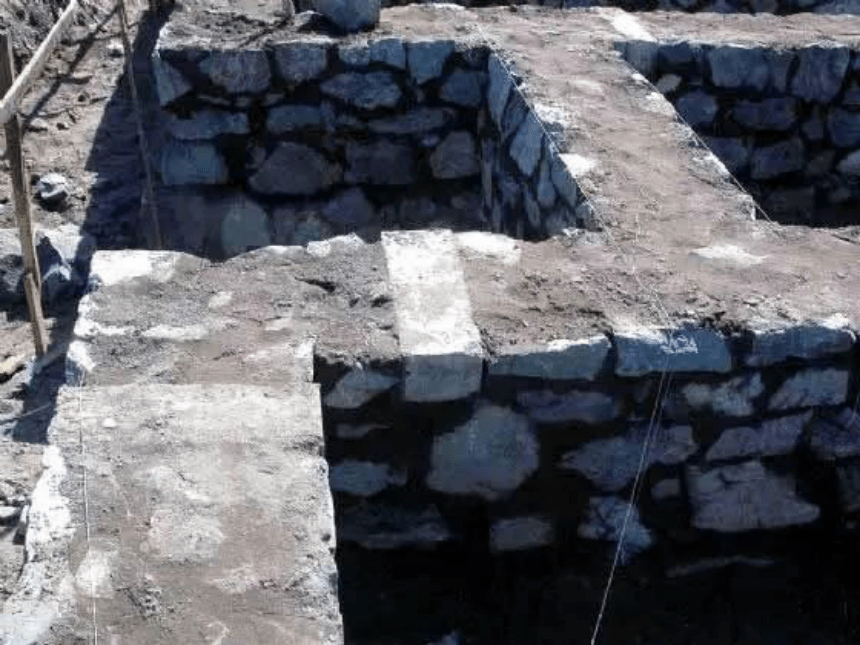

4. 常见的钢性基础有那些？

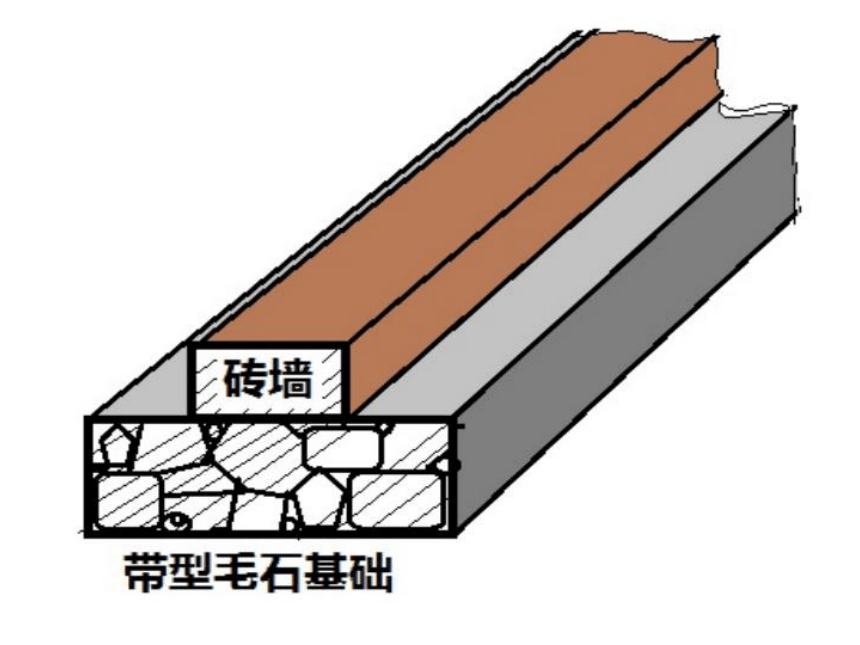

砖基础、毛石基础、素混凝土基础
4. 常见的钢性基础有那些？

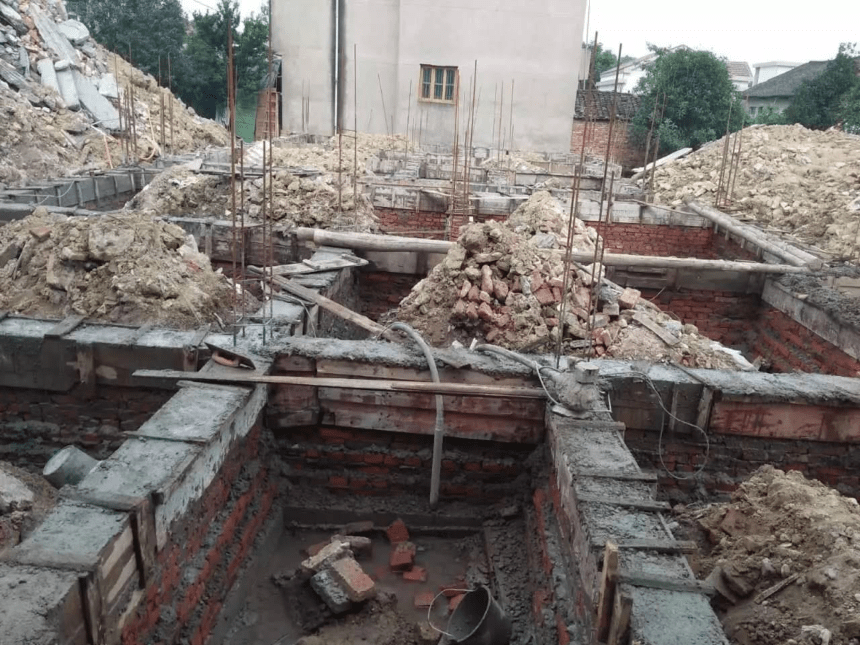

砖基础、毛石基础、素混凝土基础
4. 常见的钢性基础有那些？
砖基础、毛石基础、素混凝土基础

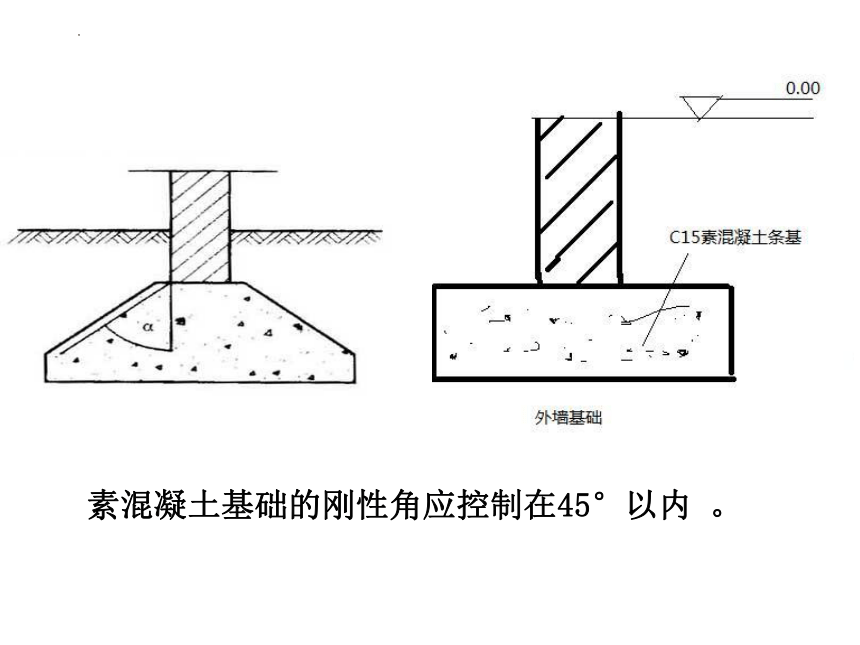

素混凝土基础的刚性角应控制在45°以内 。
无筋扩展基础的构造
砖基础的构造
组成：砖基础由基础墙、大放脚、垫层三部分组成
砖基础的构造
构造要求：
砖基础的台阶段逐级向下放大形成大放脚
放脚方式分为等高式和不高等式
砖强度等级不低于MU10,砂浆强度等级不低于M5
垫层的厚度不宜小于70mm，垫层混凝土强度等级不宜低于C10
宽高比容许值一般为1:1.5
毛石基础的构造
构造要求：
毛石基础的台阶段逐级向下放大形成大放脚
每阶伸出宽度不宜不大于200mm
砂浆强度等级不低于M5
宽高比：1：1.25~1:1.5
毛石混凝土基础的构造
构造要求：
毛石混凝土基础的台阶段逐级向下放大形成大放脚
毛石混凝土的最大粒径不超过300 mm
混凝土强度等级不低于C15
宽高比：1：1~1:1.5,h1, h2不小于400mm
yi
混凝土基础的构造
构造要求：
混凝土基础可做成台阶形或锥形
混凝土强度等级不低于C15
宽高比：1：1~1:1.25,
台阶形的h1, h2不小于400mm
yi
非刚性基础
按受力特点分
定义：非刚性基础也叫扩展基础（柔性基础）是用非刚性材料，如钢筋混凝土制作的基础。
类型：墙下条形基础和柱下独立基础
非刚性基础
砖混结构墙下条形基础
按受力特点分
定义：非刚性基础也叫扩展基础用非刚性材料，如钢筋混凝土制作的基础。
特点：基础宽度的加大不受刚性角的限制
应用：适用于上部荷载较、地基础承载力较低的情况
非刚性基础
框架结构柱下条基
按受力特点分
定义：非刚性基础也叫扩展基础用非刚性材料，如钢筋混凝土制作的基础。
特点：基础宽度的加大不受刚性角的限制
应用：适用于上部荷载较、地基础承载力较低的情况
非刚性基础
柱下独立基础
按受力特点分
特点：非刚性基础不受刚性角的限制，可以做的宽而薄。
非刚性基础
按受力特点分
应用：主要适用于挖方少、埋深浅、上部荷载较大、地基承载能力低，地上水位较高等条件下的建筑物。
非刚性基础
非刚性基础的构造要求
扩展基础的构造要求
锥形基础的边缘高度不宜小于200mm，且两个方向的坡度不宜大于1：3；
非刚性基础
扩展基础的构造要求
阶梯形基础的每阶高度，宜为300mm～500mm
非刚性基础
扩展基础的构造要求
垫层的厚度不宜小于70mm，垫层混凝土强度等级不宜低于C10；
非刚性基础
70
扩展基础的构造要求
底板受力钢筋的最小直径不宜小于10mm，间距不宜大于200mm，也不宜小于100mm。
墙下钢筋混凝土条形基础纵向分布钢筋的直径不宜小于8mm；间距不宜大于300mm；每延米分布钢筋的面积应不小于受力钢筋面积的15%
非刚性基础
扩展基础的构造要求
当有垫层时钢筋保护层的厚度不应小于40mm；无垫层时不应小于70mm；
混凝土强度等级不应低于C20
非刚性基础
基础按使用材料分
2
（1）砖基础
2.按所用材料分
36
砖基础
（2）毛石基础
（3）混凝土基础
（4）钢筋混凝土基础
