(共18张PPT)
地下室
建筑构造-地下室
2
一、 地下室的类型
二、 地下室的构造组成
三、 地下室的防潮和防水构造

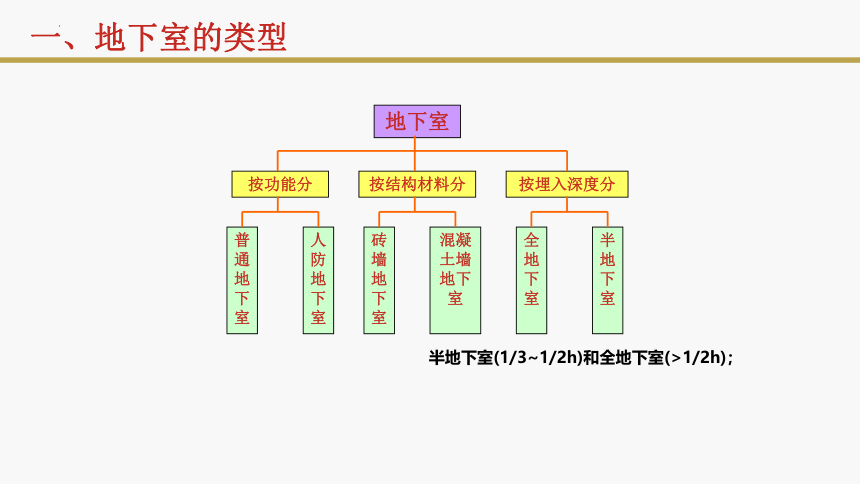

地下室
按埋入深度分
按结构材料分
按功能分
普通地下室
砖墙地下室
混凝土墙地下室
人防地下室
全地下室
半地下室
半地下室(1/3~1/2h)和全地下室(>1/2h)；
一、地下室的类型

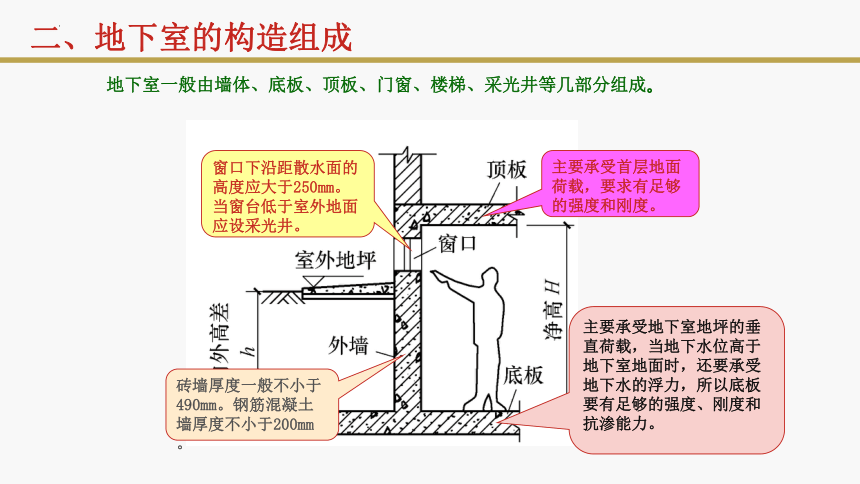

地下室一般由墙体、底板、顶板、门窗、楼梯、采光井等几部分组成。
砖墙厚度一般不小于490mm。钢筋混凝土墙厚度不小于200mm。
主要承受地下室地坪的垂直荷载，当地下水位高于地下室地面时，还要承受地下水的浮力，所以底板要有足够的强度、刚度和抗渗能力。
主要承受首层地面荷载，要求有足够的强度和刚度。
窗口下沿距散水面的高度应大于250mm。当窗台低于室外地面应设采光井。
二、地下室的构造组成

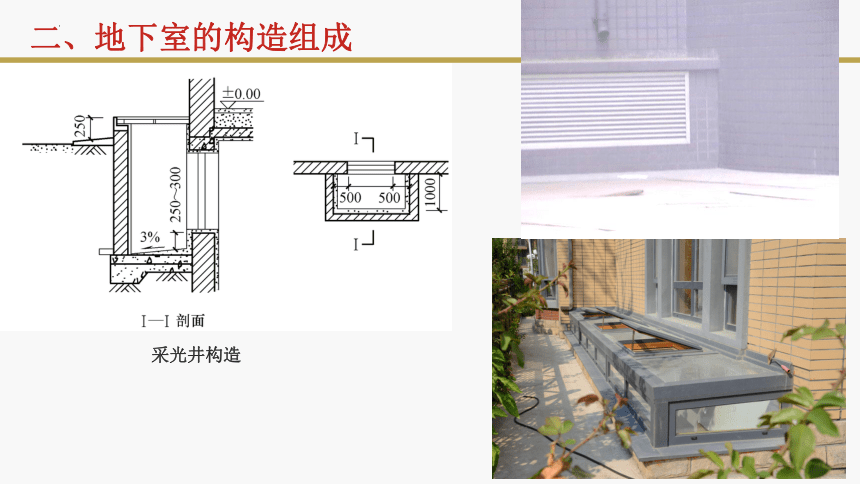

采光井构造
二、地下室的构造组成

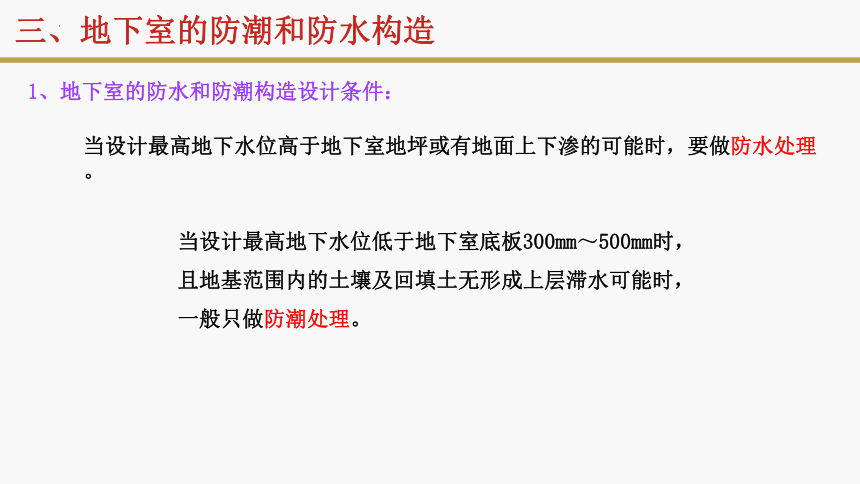

1、地下室的防水和防潮构造设计条件：
当设计最高地下水位低于地下室底板300mm～500mm时，且地基范围内的土壤及回填土无形成上层滞水可能时，一般只做防潮处理。
当设计最高地下水位高于地下室地坪或有地面上下渗的可能时，要做防水处理。
三、地下室的防潮和防水构造

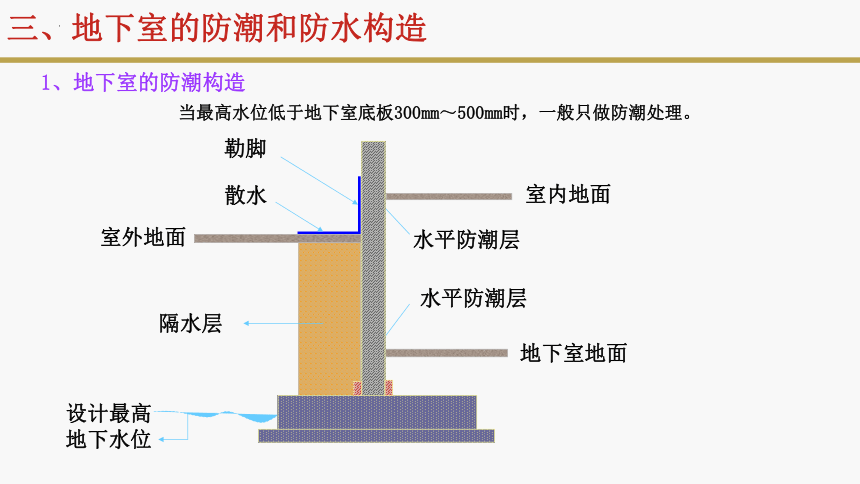

1、地下室的防潮构造
当最高水位低于地下室底板300mm～500mm时，一般只做防潮处理。
设计最高
地下水位
室内地面
地下室地面
室外地面
隔水层
水平防潮层
水平防潮层
勒脚
散水
三、地下室的防潮和防水构造
水平防潮层两道
一道于底层地坪附近；另一道于散水以上150~200mm处。
垂直防潮层
外墙外侧先抹1:2.5水泥砂浆找平、再刷冷底子油一道和热沥青两道（与水平防潮层相连）
地下室防潮构造的设置：
三、地下室的防潮和防水构造
地下室的防潮构造做法
水平防潮层构造（三种方法）
三、地下室的防潮和防水构造
地下室的防潮构造
a）油毡防潮
油毡层
三、地下室的防潮和防水构造
b）水泥砂浆防潮
防水水泥砂浆
c）细石混凝土防潮
细石混凝土
三、地下室的防潮和防水构造
2、地下室的防水构造
当最高水位高于地下室地坪时，要做防水处理。
室内地面
地下室地面
室外地面
隔水层
水平防潮层
水平防潮层
勒脚
散水
设计最高
地下水位
三、地下室的防潮和防水构造
构造做法有：卷材防水（外防内贴法、外防外贴法）、刚性材料防水
卷材防水 外防内贴法（卷材粘贴于结构内表面，效果差 ,一
般用于修缮）
外防外贴法（卷材防水层设在地下工程围护结构外侧
（即迎水面）效果好，常用 ）
刚性材料防水 混凝土防水层＝防水结构层＋防水层
水泥砂浆防水层=结构层+防水层
地下室的防水构造做法：
三、地下室的防潮和防水构造
常用卷材防水
施工工艺流程
三、地下室的防潮和防水构造
地下室卷材防水（视频）
沥青卷材
三、地下室的防潮和防水构造
热熔法铺贴高聚物改性沥青防水卷材
冷粘法铺贴高分子防水卷材
三、地下室的防潮和防水构造
混凝土构件自防水构造
刚性材料防水做法
三、地下室的防潮和防水构造
