识读建筑总平面图
Read the general plan of the building

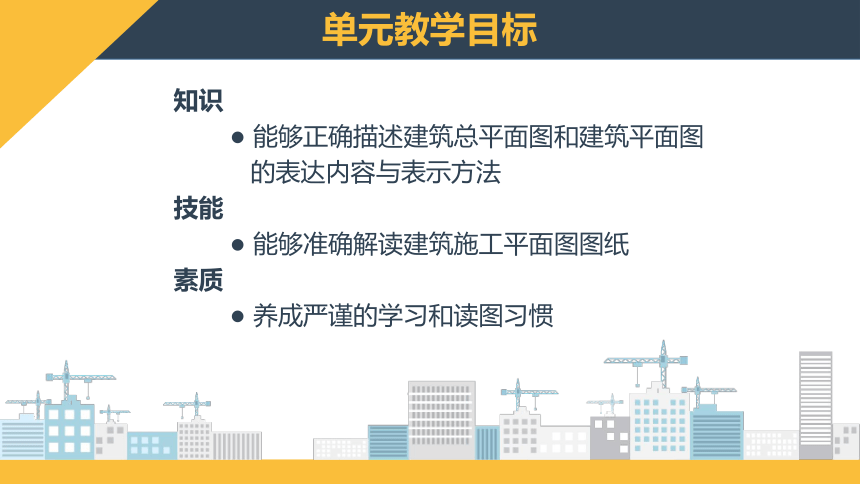

单元教学目标
知识
● 能够正确描述建筑总平面图和建筑平面图
的表达内容与表示方法
技能
● 能够准确解读建筑施工平面图图纸
素质
● 养成严谨的学习和读图习惯

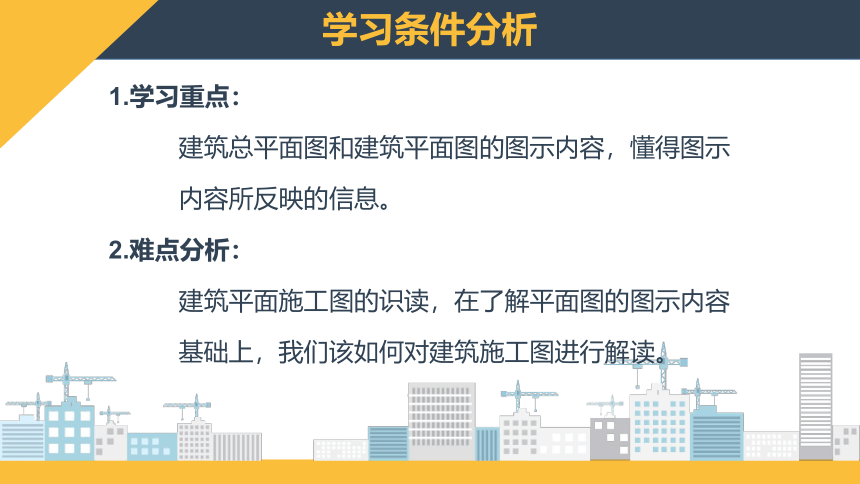

学习条件分析
1.学习重点：
建筑总平面图和建筑平面图的图示内容，懂得图示
内容所反映的信息。
2.难点分析：
建筑平面施工图的识读，在了解平面图的图示内容
基础上，我们该如何对建筑施工图进行解读。

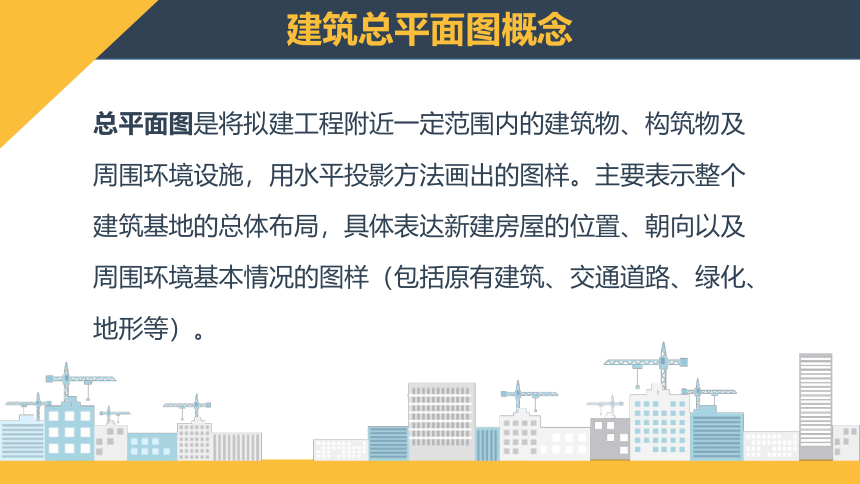

建筑总平面图概念
总平面图是将拟建工程附近一定范围内的建筑物、构筑物及周围环境设施，用水平投影方法画出的图样。主要表示整个建筑基地的总体布局，具体表达新建房屋的位置、朝向以及周围环境基本情况的图样（包括原有建筑、交通道路、绿化、地形等）。

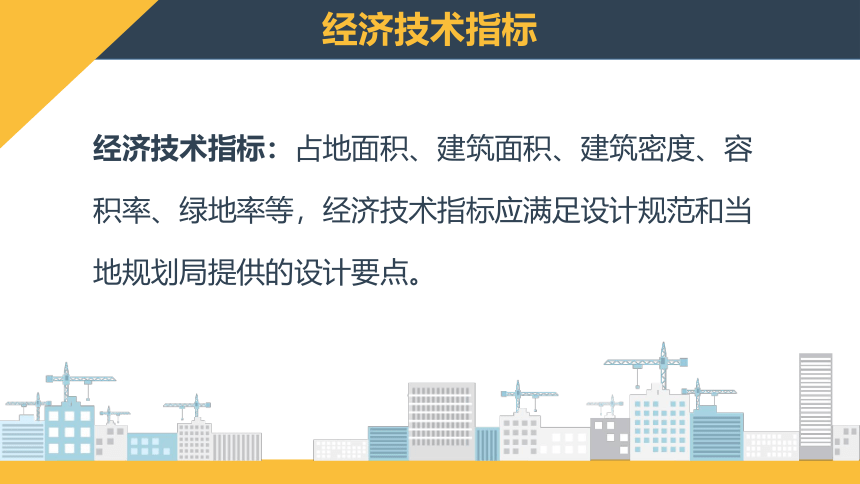

经济技术指标
经济技术指标：占地面积、建筑面积、建筑密度、容积率、绿地率等，经济技术指标应满足设计规范和当地规划局提供的设计要点。
（1）图名和比例 （2）建筑与红线
（3）道路 （4）场地和景观
（5）树木和绿化 （6）等高线
（7）标高 （8）坐标
（9）指北针和风玫瑰

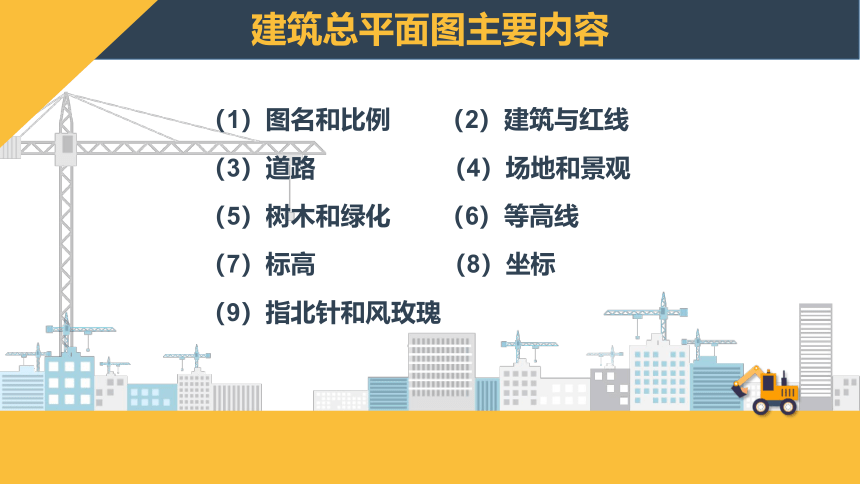

建筑总平面图主要内容

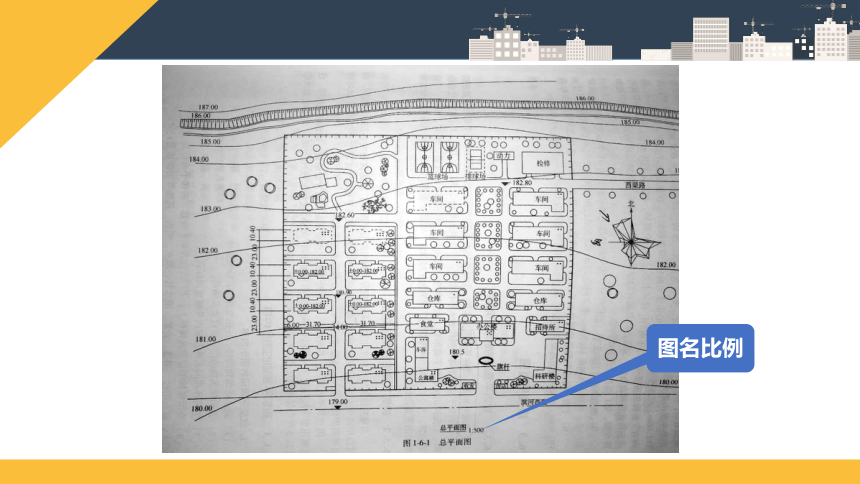

图名比例

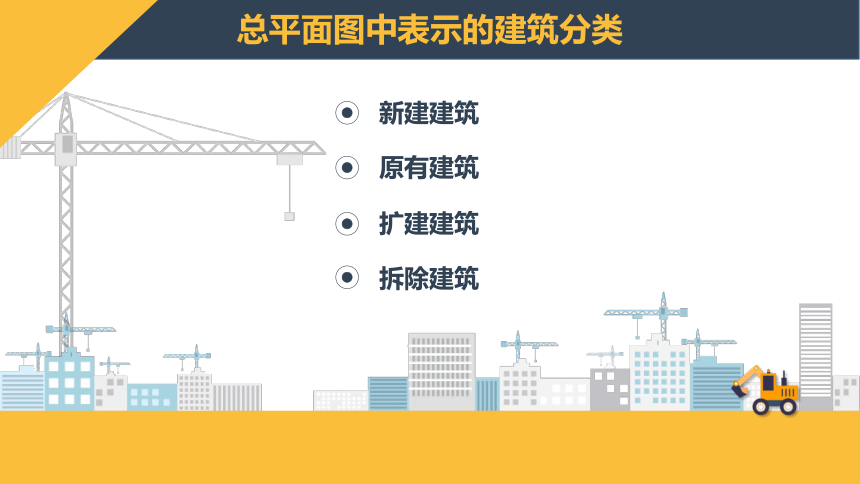

总平面图中表示的建筑分类
新建建筑
原有建筑
扩建建筑
拆除建筑
道 路
建 筑
总平面图部分图例
新建建筑物
原有建筑物
计划扩建的预留地或建筑物
拆除的建筑物
建筑物下的通道
散状材料露天堆场
其他材料露天堆场或露天作业场
铺砌场地
敞棚或敞廊
中虚线
细实线
粗实线
出入口
六层层高
三层层高
用地红线
建筑红线
道 路
场 地
景 观
绿 化
树 木
植物平面图例
序号 名称 图例 序号 名称 图例
1 落叶阔叶木 14 常绿花灌木密林
2 常绿阔叶乔木 15 自然形绿篱
3 落叶针叶乔木 16 整形绿篱
4 常绿针叶乔木 17 镶边植物
5 落叶灌木 18 一、二年生草本花卉
6 常绿灌木 19 多年生及宿根草本花卉
7 阔叶乔木疏林 20 一般草皮
8 针叶乔木疏林 21 缓花草皮
9 阔叶乔木密林 22 整形树木
拟建建筑的定位的方式
利用新建筑与原有建筑或道路中心线的距离确定新建建筑的位置
利用施工坐标确定新建建筑的位置
利用大地测量坐标确定新建建筑的位置
标 高
等高线
指北针
风玫瑰
施工坐标
大地坐标
坐标
坐 标
在建筑工程设计总平面图上，通常采用施工坐标系（即假定坐标系）来求算建筑方格网的坐标，以便使所有建（构）筑物的设计坐标均为正值，且坐标纵轴和横轴与主要建筑物或主要管线的轴线平行或垂直。
施工坐标系中的坐标就是施工坐标。一般用AB表示。
大地测量坐标是指地面点的位置用大地经度、大地纬度和大地高度确定的坐标。一般用XY表示。
总平面图上室外地坪标高符号 → 宜涂黑表示
标高为180米
风（向频率）玫瑰图（1）
北
南
东
西
东北
西北
西南
东南
北东北
东东北
东东南
南东南
南西南
西西南
西西北
北西北
风（向玫瑰）频率图（2）
北
南
东
西
东北
西北
西南
东南
北东北
东东北
东东南
南东南
南西南
西西南
西西北
北西北
风向频率是在一定的时间内某一方向出现风向的次数占总观察次数的百分比，根据各方向风的出现频率，以相应的比例长度（即极坐标系中的半径）表示，按风向从外向中心吹，描在用 8 个或 16 个方位所表示的极坐标图上，然后将各相邻方向的端点用直线连接起来，绘成一个形式宛如玫瑰的闭合折线，就是风向玫瑰图。
作业练习
谢谢观看
