识读建筑首页图
Read the home page of the building

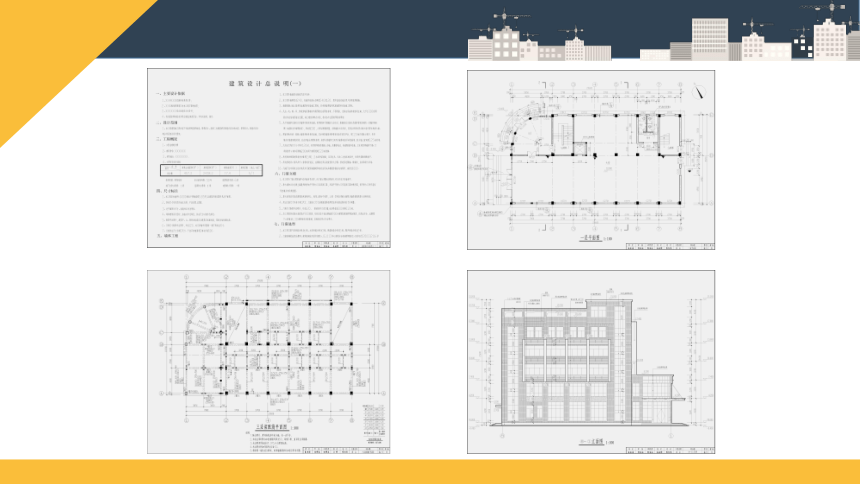

房屋建筑设计
初步设计
技术设计
施工图

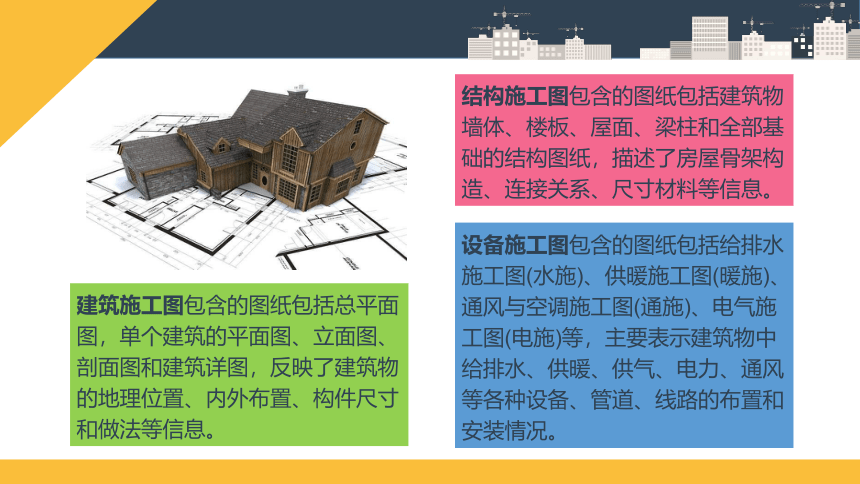

建筑施工图包含的图纸包括总平面图，单个建筑的平面图、立面图、剖面图和建筑详图，反映了建筑物的地理位置、内外布置、构件尺寸和做法等信息。
结构施工图包含的图纸包括建筑物墙体、楼板、屋面、梁柱和全部基础的结构图纸，描述了房屋骨架构造、连接关系、尺寸材料等信息。
设备施工图包含的图纸包括给排水施工图(水施)、供暖施工图(暖施)、通风与空调施工图(通施)、电气施工图(电施)等，主要表示建筑物中给排水、供暖、供气、电力、通风等各种设备、管道、线路的布置和安装情况。

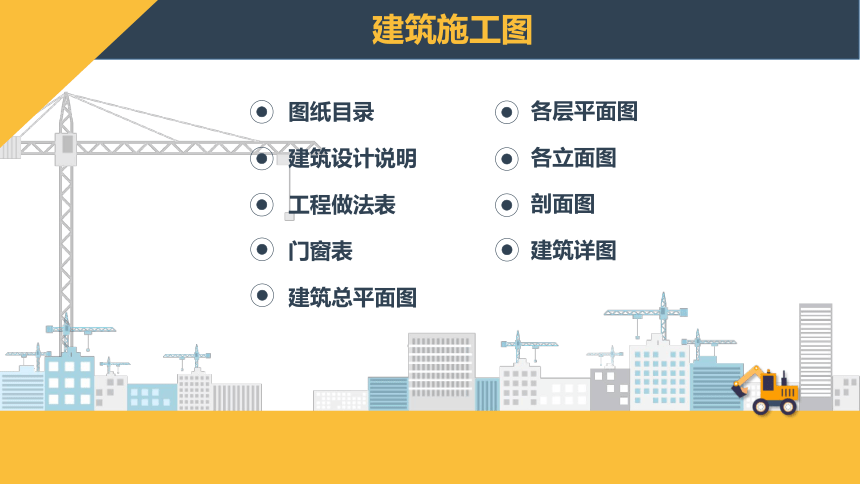

建筑施工图
各层平面图
各立面图
剖面图
建筑详图
图纸目录
建筑设计说明
工程做法表
门窗表
建筑总平面图

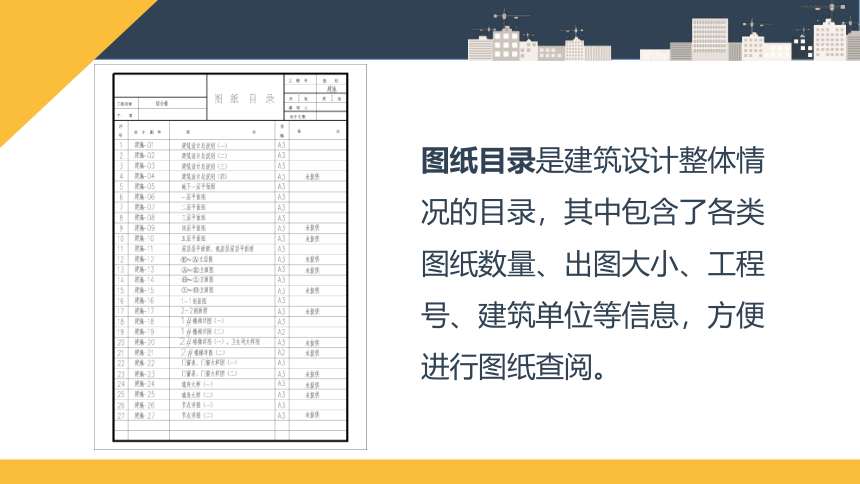

图纸目录是建筑设计整体情况的目录，其中包含了各类图纸数量、出图大小、工程号、建筑单位等信息，方便进行图纸查阅。

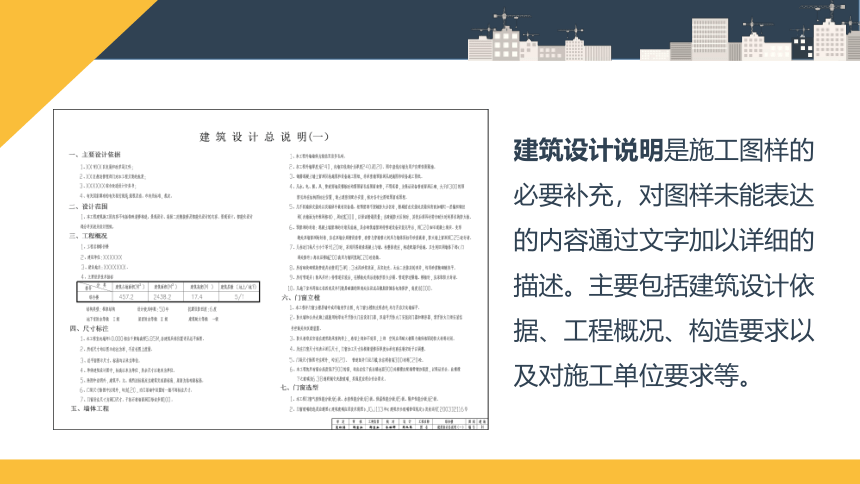

建筑设计说明是施工图样的
必要补充，对图样未能表达
的内容通过文字加以详细的
描述。主要包括建筑设计依
据、工程概况、构造要求以
及对施工单位要求等。
工程做法表是通过表格的形式对建筑物各个构件的构造做法进行详细说明。对采用标准图集的做法通过注明图集代号、做法编号进行表示。
门窗表是对建筑物中各种类型门窗统计后列成的表格，
包含门窗类型、大小、材料等信息。
图纸目录、设计说明、工程做法和门窗表一般放置在建筑施工图的第一张图样上，又称为建筑施工图首页图。
建筑总平面图是将新建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形、地物状况用水平投影方法和相应的图例所画出的工程图样。
建筑平面图包含了丰富的建筑对象和辅助对象，是建筑施工图的重要组成部分，通过建筑平面图可以反映建筑及其内部构件的平面布局和空间构成关系。
要通过门窗洞口
建筑立面图是在与建筑立面平行的铅直投影面上所做的正投影图，主要反映建筑物各个部位的高度、外部特征和装修要求等。
建筑剖面图是假想用一个或一个以上的铅垂剖切平面剖切建筑物，得到的剖面图，用来表示建筑物内部的结构形式、高度尺寸、上下分层等。
建筑详图是通过较大比例来详细表达建筑局部、构件或者装饰的详细构造的图纸。
外墙详图
楼梯间详图
卫生间详图
厨房详图
屋顶细部详图
谢谢观看
THANKS FOR WATCHING
