(共23张PPT)
建筑施工图常用符号
初步设计---技术设计---施工图设计

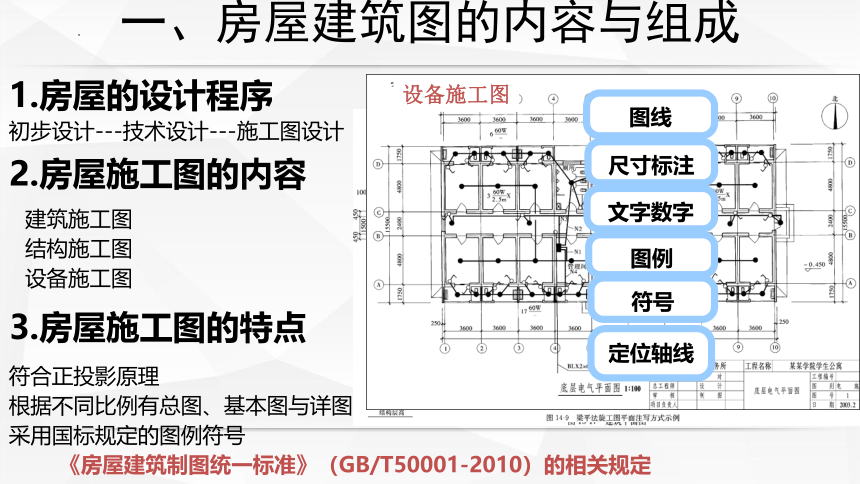

一、房屋建筑图的内容与组成
建筑施工图
结构施工图
设备施工图
1.房屋的设计程序
2.房屋施工图的内容
建筑施工图
结构施工图
设备施工图
3.房屋施工图的特点
符合正投影原理
根据不同比例有总图、基本图与详图
采用国标规定的图例符号
《房屋建筑制图统一标准》（GB/T50001-2010）的相关规定
图线
尺寸标注
文字数字
图例
定位轴线
符号

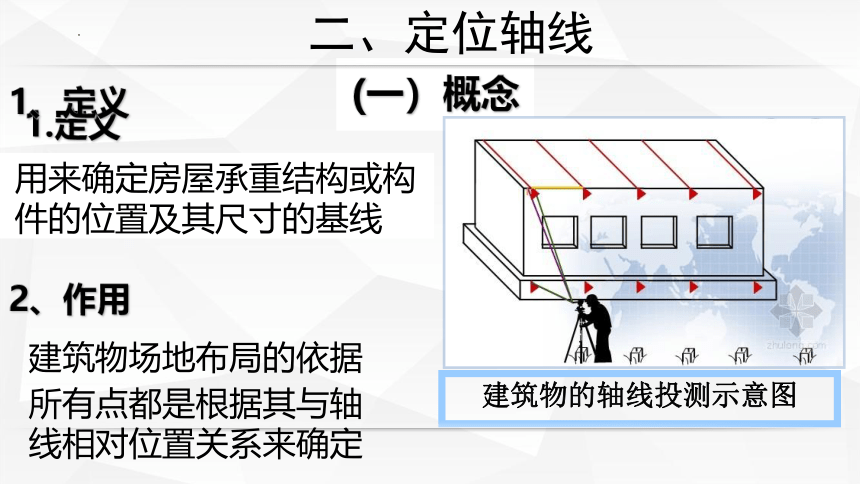

(一）概念
用来确定房屋承重结构或构件的位置及其尺寸的基线
建筑物的轴线投测示意图
2、作用
建筑物场地布局的依据
所有点都是根据其与轴线相对位置关系来确定
二、定位轴线
1.定义
1、定义
4
细单点长画线
编号
字母或数字
细实线绘制，直径为8～10mm
（二）标注

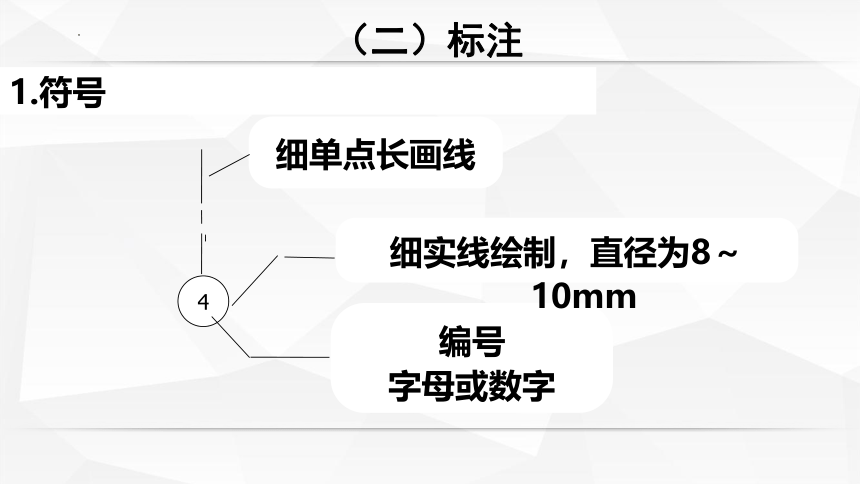

1.符号

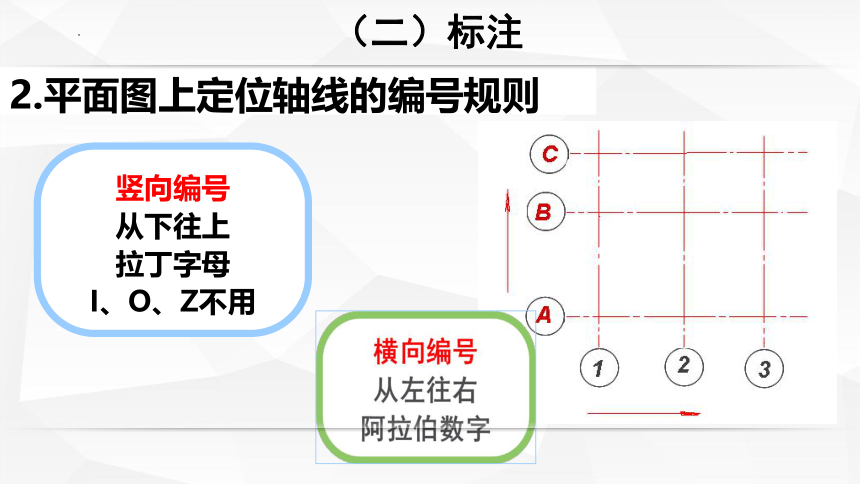

2.平面图上定位轴线的编号规则
竖向编号
从下往上
拉丁字母
I、O、Z不用
（二）标注

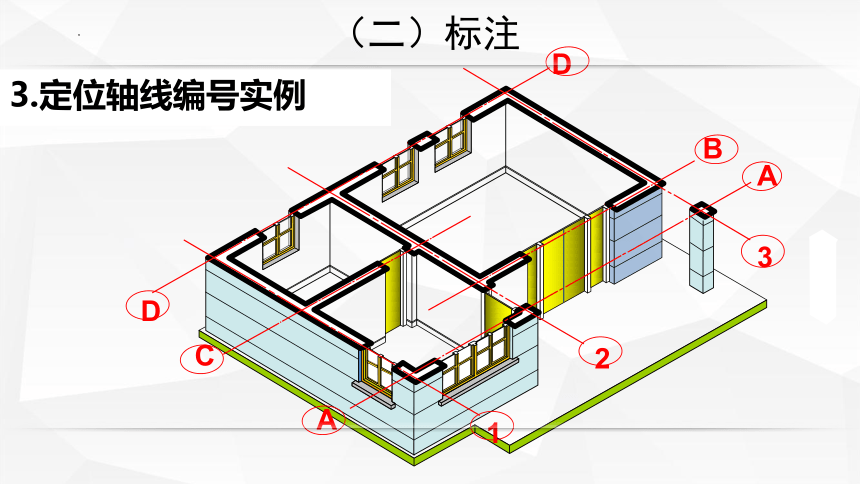

3.定位轴线编号实例
C
1
2
3
A
A
D
D
B

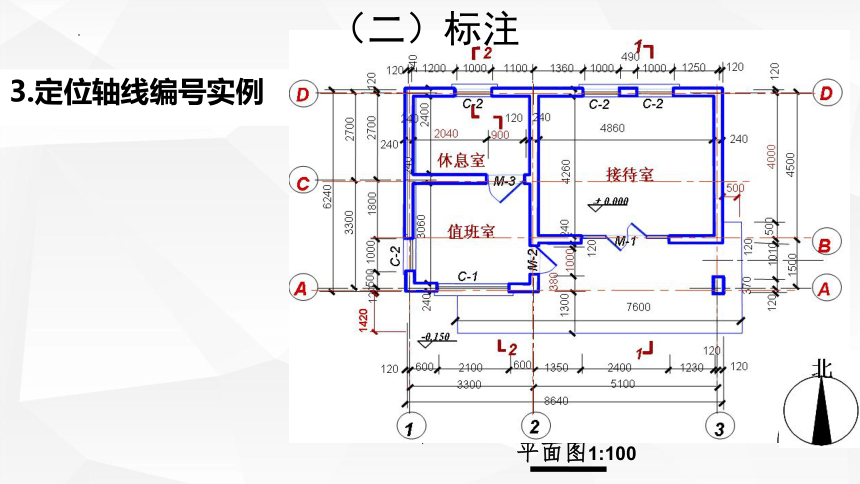

（二）标注
3.定位轴线编号实例
平面图1:100
2024/4/11
（二）标注
8
？

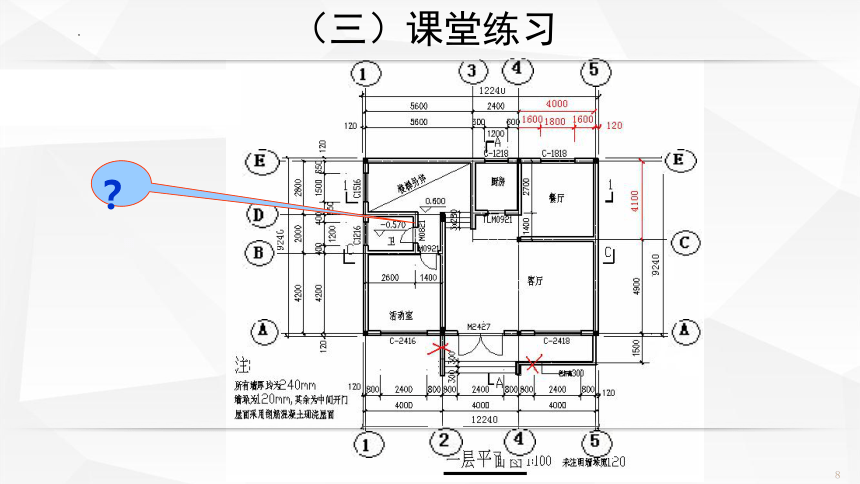

（三）课堂练习
1
2
1
B
B
1
B
A
C
1
2
3
1
2
0A
1
1
01
。
9

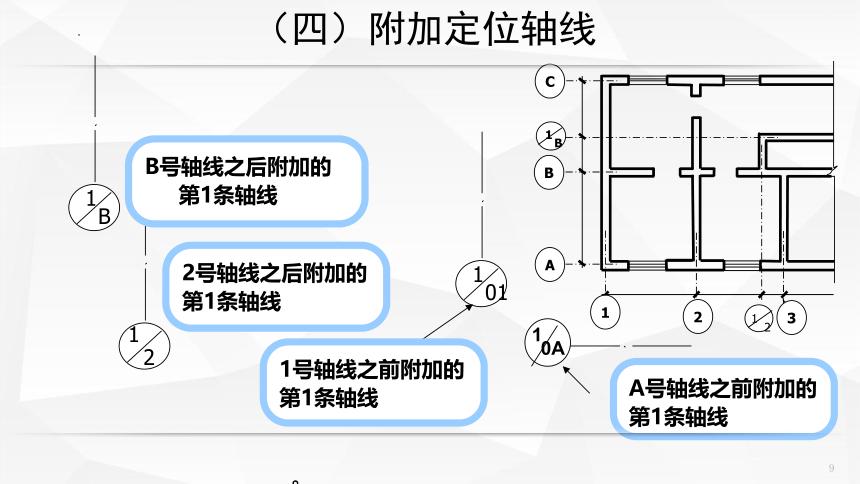

B号轴线之后附加的第1条轴线
2号轴线之后附加的第1条轴线
1号轴线之前附加的第1条轴线
A号轴线之前附加的第1条轴线
（四）附加定位轴线
用于2个轴线
1
3
3
5、6……
3
3
1
9
用于3个或3个以上轴线
用于3个以上连续编号的轴线
通用详图
10
（五）定位轴线的各种注法
（一）房屋建筑图的内容与组成
（二）定位轴线
1定义：用来确定房屋承重结构或构件的位置及其尺寸的基线。
2.作用：建筑物场地布局的依据，
3.标注:细单点长画线,圆直径为8～10mm
横向编号从左往右阿拉伯数字
竖向编号从下自上拉丁字母I、O、Z不用
三、小结
四、课后作业
2024/4/11
12
(1)标注各定位轴线
建筑施工图常用符号
二、标高
（一）标高概念
标高----是标注建筑物某一部位高度的一种尺寸形式
－0.150
±0.000
1.000
2.800
3.520
4.120
2.500
－0.150
±0.000
3.400
3.520
①－③立面图 1:50
600
150
3520
4270
1800
1000
150
2500
120
900
360
600
500
500
150
120
120
120
1
3
（二）标高类型
绝对标高
平均海平面为零点
结构标高
不包括构粉饰层厚度
结构施面的标高
相对标高
自行选定
底层主要地面定为零点
建筑标高
包括粉刷在内
装修完成后的标高
建筑各部位标高处理
总平面图的室外标高
标高单位：米；
总平面图标注到小数点后两位；
其余标注到小数后三位。
基准面以上
基准面处
+
0.000
3.000
基准面以下
3.000
（9.600）
（6.400）
3.200
同一位置多个标高
2024/4/11
16
（三）标高标注
1.符号
2.数字
3.举例
（四）标注练习
1.已知客厅的地面标高为±0.000
厨房的地面比客厅地面低30mm
室内外高差为450mm
请标注：室外地坪
客厅
厨房地面的标高
三、索引符号与详图符号
（一）索引符号
1.表示：
细实线直径为10mm
详图编号
4
5
4
12
4
88J1
2.形式：
详图编号
详图编号
详图绘制在5号图纸上
详图所在图纸编号
详图所在标准图集页数
标准图集编号
4
5
4
3
剖切位置线
剖视方向线
表示从右向左看
表示从上向下或从后向前
3.局部剖切详图索引符号：
详图编号
详图编号
详图绘制在3号图纸上
详图绘制在本张图纸上
（二）详图符号
4
5
详图编号
详图编号
1.表示：
2.形式：
4
详图所在图纸编号
粗实线直径为14mm
2024/4/11
3.应用实例
建施05
建施17
索引符号
详图符号
五、其他符号
细单点长画
细实线绘制
细实线绘制
直径宜为24mm
指针尾部的宽度宜为3mm
1.引出线
2.对称符号
3.连接符号
4.指北针符号
2024/4/11
六、小结
标高：标注高度的一种尺寸形式。（四种类型）
单位：m 、三位小数
总平面图标高：涂黑、两位小数
索引符号：
详图符号：
其他符号：引出线、对称符号、连接符号、指北针
粗实线直径为14mm
细实线直径为10mm
七、课后作业
1.单选题
2.绘制层高为3米的某楼的四楼标高
3.绘制被索引的图纸编号是3的5号详图符号
（1）用细实线绘制且其直径为10mm的圆表示（ ）。　　　
A.索引符号　 　B.详图符号　　
C.指北针符号　　 D.定位轴线末端的圆
（2）用粗实线绘制的直径14mm的圆圈表示（ ）。
A.索引符号　 　B.详图符号　
C.指北针符号　　 D.定位轴线末端的圆
