(共24张PPT)
基础的类型和构造

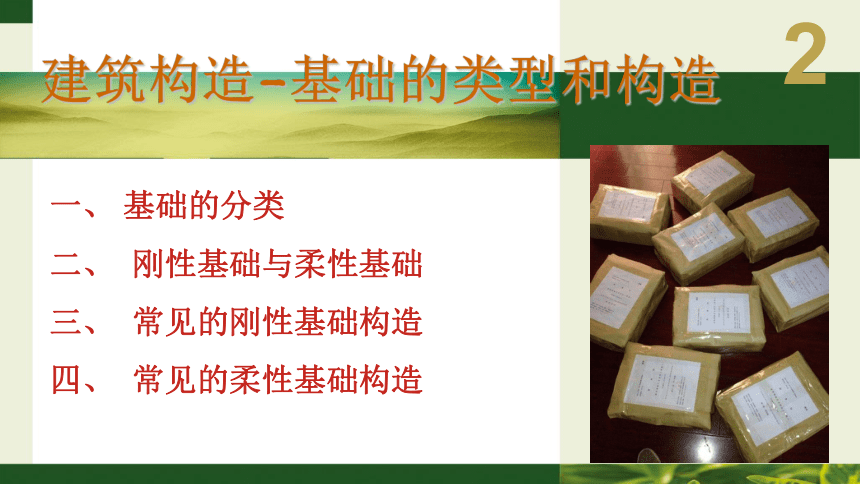

建筑构造-基础的类型和构造
一、 基础的分类
二、 刚性基础与柔性基础
三、 常见的刚性基础构造
四、 常见的柔性基础构造
2

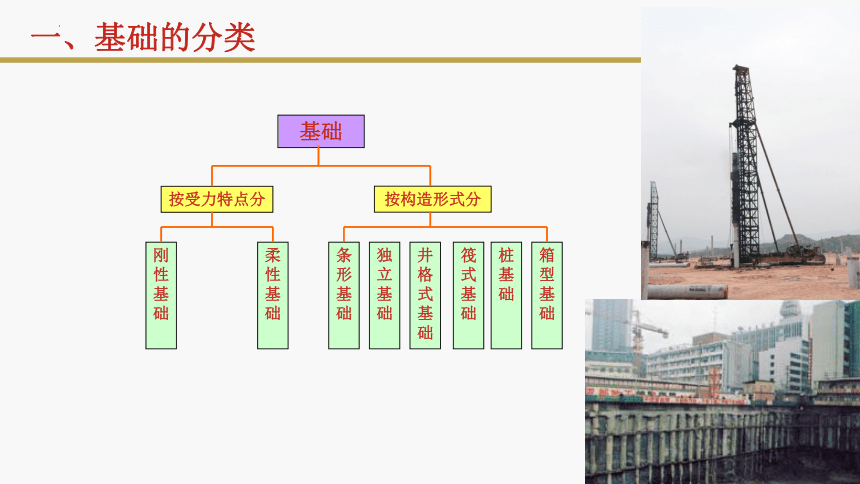

基础
按构造形式分
按受力特点分
刚性基础
独立基础
柔性基础
条形基础
井格式基础
桩基础
箱型基础
筏式基础
一、基础的分类

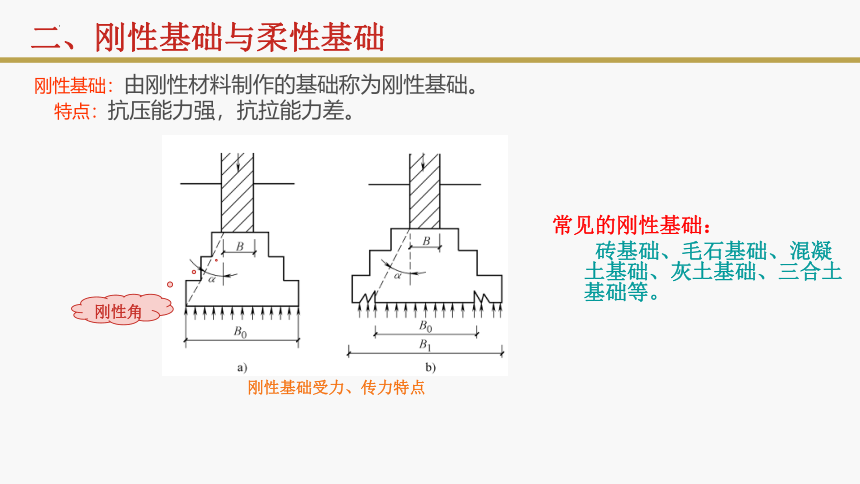

刚性基础：由刚性材料制作的基础称为刚性基础。
特点：抗压能力强，抗拉能力差。
刚性基础受力、传力特点
刚性角
常见的刚性基础：
砖基础、毛石基础、混凝土基础、灰土基础、三合土基础等。
二、刚性基础与柔性基础

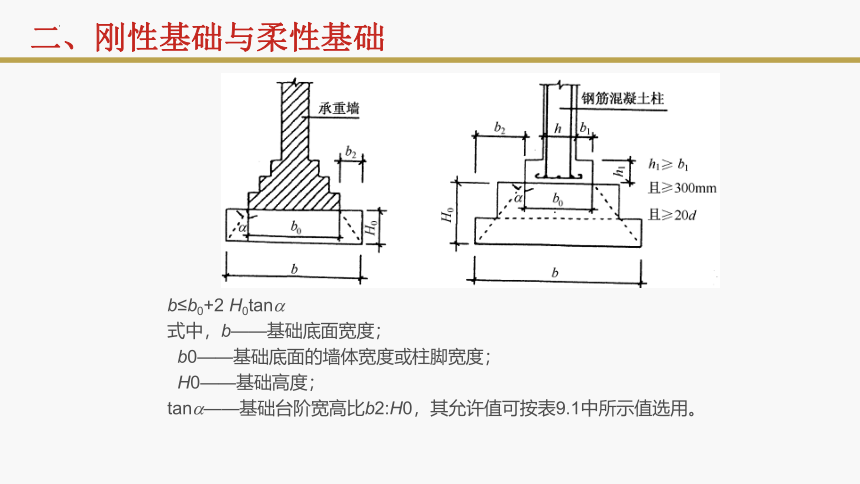

b≤b0+2 H0tan
式中，b——基础底面宽度；
b0——基础底面的墙体宽度或柱脚宽度；
H0——基础高度；
tan ——基础台阶宽高比b2:H0，其允许值可按表9.1中所示值选用。
二、刚性基础与柔性基础

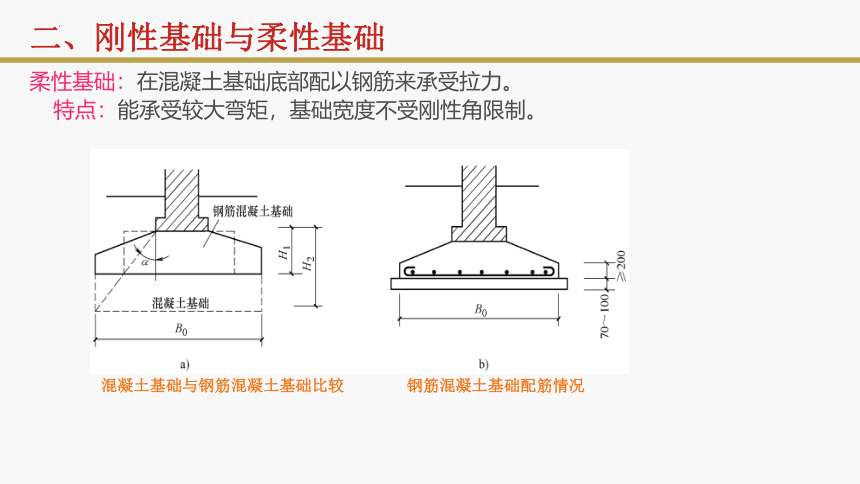

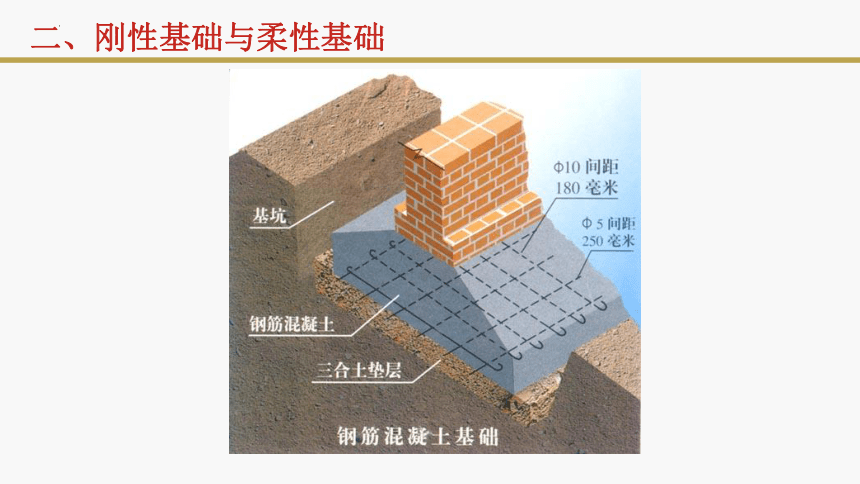

柔性基础：在混凝土基础底部配以钢筋来承受拉力。
特点：能承受较大弯矩，基础宽度不受刚性角限制。
混凝土基础与钢筋混凝土基础比较
钢筋混凝土基础配筋情况
二、刚性基础与柔性基础
二、刚性基础与柔性基础

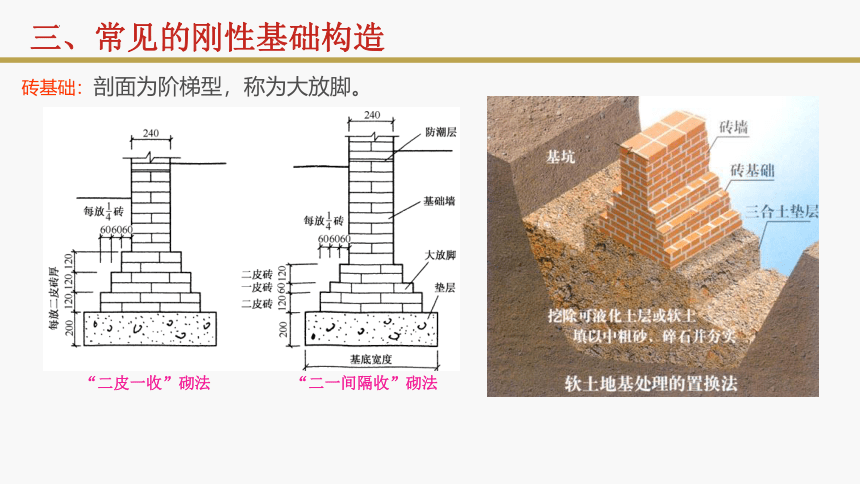

砖基础：剖面为阶梯型，称为大放脚。
“二皮一收”砌法
“二一间隔收”砌法
三、常见的刚性基础构造

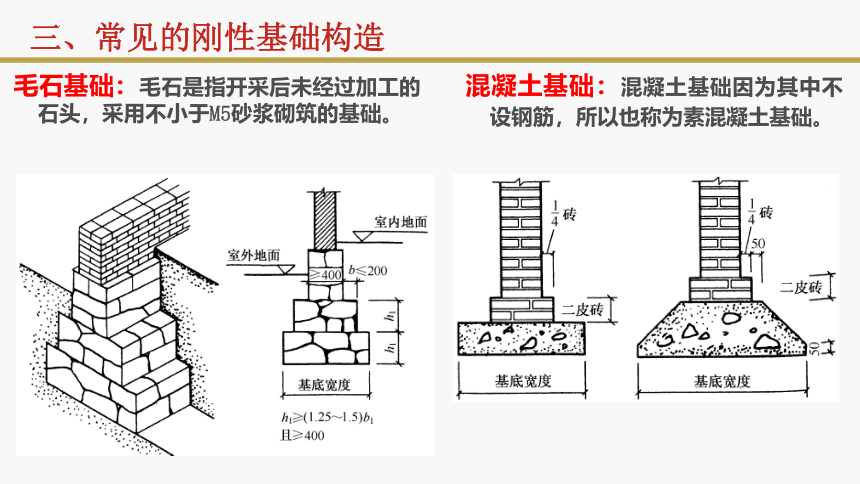

毛石基础：毛石是指开采后未经过加工的石头，采用不小于M5砂浆砌筑的基础。
混凝土基础：混凝土基础因为其中不设钢筋，所以也称为素混凝土基础。
三、常见的刚性基础构造
灰土基础：
灰土是经过消解后的生石灰和黏性土按一定比例拌合而成，其配合比常用石灰:黏性土=3:7，俗称“三七”土。灰土基础是由灰土材料经过夯实而成的。
三、常见的刚性基础构造
三合土基础：
三合土是由石灰、砂和碎砖、碎石等骨料加水混合而成的材料，其体积比为1:2:4或1:3:6，拌和均匀分层夯实后即为三合土基础。每层约虚铺220mm，夯实后为150 mm。
三、常见的刚性基础构造
条形基础：当建筑物上部结构采用砖墙或石墙承重时，基础沿墙身设置，多做成长条形，这种基础称条形基础或带形基础
特点：常作为砖、石墙的基础。
四、常见的柔性基础构造
■ 墙下条基也可叫做“大放脚”，一般在铺设基础之前，需先将土层夯实，做一道素混凝土垫层
上部砖墙
墙下条基
基础垫层
明沟
条形基础
独立基础：当建筑物上部结构采用框架结构或单层排架及门架结构承重时，其基础常采用方形或矩 形的单独基础，称为独立基础或柱式基础。常作为柱下基础
现浇基础
杯形基础
四、常见的柔性基础构造
■ 柱子的基础是独立基础，柱下条基的主要功能是用来加强各独立基础间的联系，提高建筑物的整体性，防止不均匀沉降
柱下独立基础——
柱下条基——减少不均匀沉降
四、常见的柔性基础构造
独立基础和条形基础
井格式基础：将柱下基础沿纵、横方向连接起来，做成十字交叉的井格基础。又称十字带型基础。
特点：当地基条件较差时，可提高建筑物的整体性，以免各柱子之间产生不均匀沉降。
四、常见的柔性基础构造
筏板基础：将墙或柱下基础连成一片，使整个建筑物的荷载承受在一块整板上，这种满堂式的板式基础称筏板基础。
适用范围：建筑物上部荷载较大而地基承载力不足且土质又较软弱时适用。
特点：整体性强，抗弯刚度大，可调整建筑物局部不均匀沉降。
分类：梁板式、平板式
平板式
梁板式
四、常见的柔性基础构造
井格基础与筏形基础
四、常见的柔性基础构造
■ 片筏基础（满堂基础）如同一只盘子反扣在地面上承受上部荷载，适用于5～6层整体刚度较好的建筑
箱形基础：由钢筋混凝土的底板、顶板和若干纵横墙组成，形成空心箱体的整体结构，共同来承受上部结构的荷载。
适用范围：适用于高层建筑或在软弱地基上建造上部荷载较大的建筑物。当中空部分较大时可用作地下室。
四、常见的柔性基础构造
箱形基础桩基础工程（视频）
■箱型基础的内部空间可利用作为停车库或商业用途等
四、常见的柔性基础构造
桩基础：当建筑物的上部荷载较大时，需要将其荷载传至 深层较为坚硬的地基中去，会使用桩基础。
适用范围：多用于高层建筑或土质不好的情况。
承台
桩
软弱土层
上
部
结
构
四、常见的柔性基础构造
桩尖
桩尖
桩
桩
基础底板
室外地面
地上建筑
支承地基
支承地基
桩
混凝土垫层
基础底板
将建筑上部较大的荷载传至深层较为坚硬的地基中去
四、常见的柔性基础构造
■基坑局部（打桩完成后）
■基础底板局部浇捣完毕
■ 设备管道需穿越基础时应预留管井或套管
