简单形体的绘制与组合体的绘制

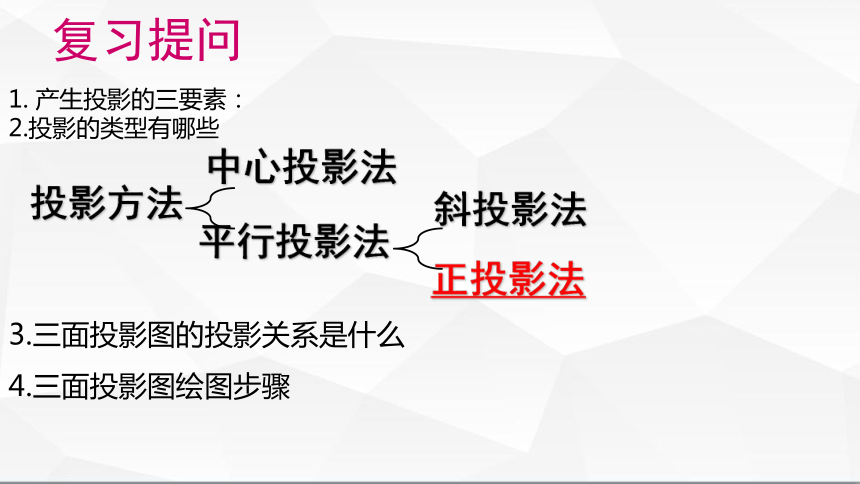

复习提问
1. 产生投影的三要素：
2.投影的类型有哪些
3.三面投影图的投影关系是什么
4.三面投影图绘图步骤
正投影法
投影方法
中心投影法
平行投影法
斜投影法

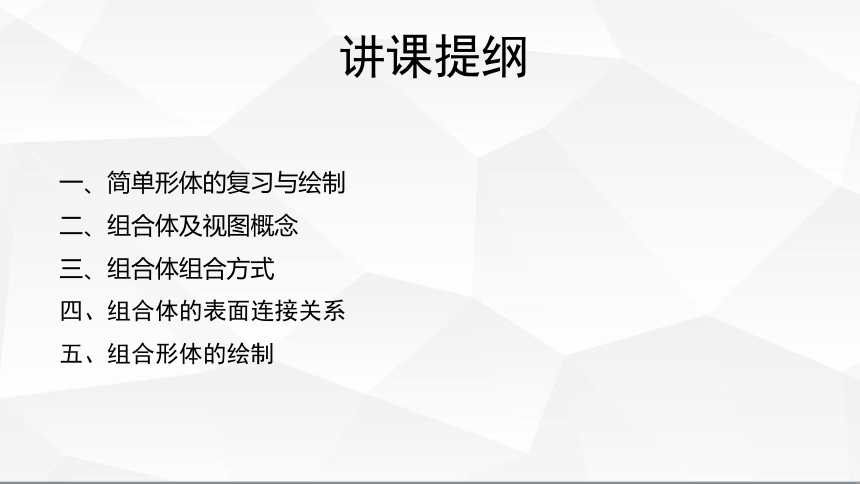

讲课提纲
一、简单形体的复习与绘制
二、组合体及视图概念
三、组合体组合方式
四、组合体的表面连接关系
五、组合形体的绘制
复习提问
下列形体有什么特征？
平面体
曲面体
基本体
复习：基本体投影图（中学）
六棱柱 三棱锥　　　　　　四棱台
复习：基本体投影图（中学）
正圆柱
正圆锥
球

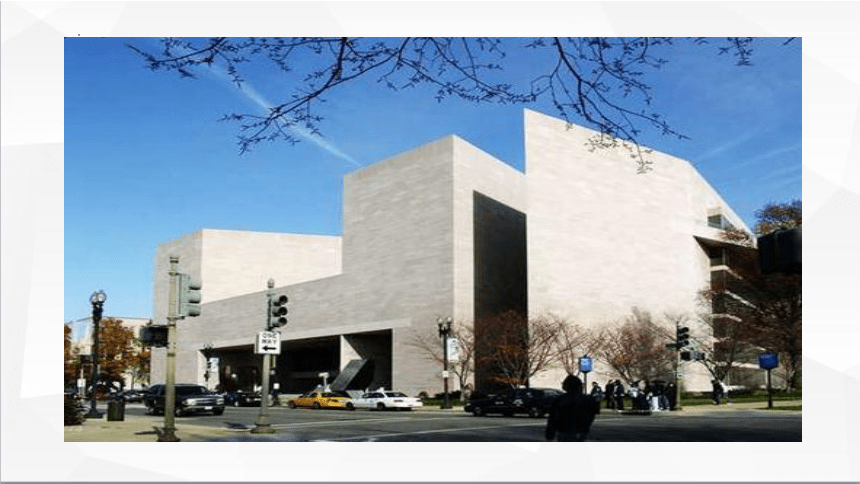

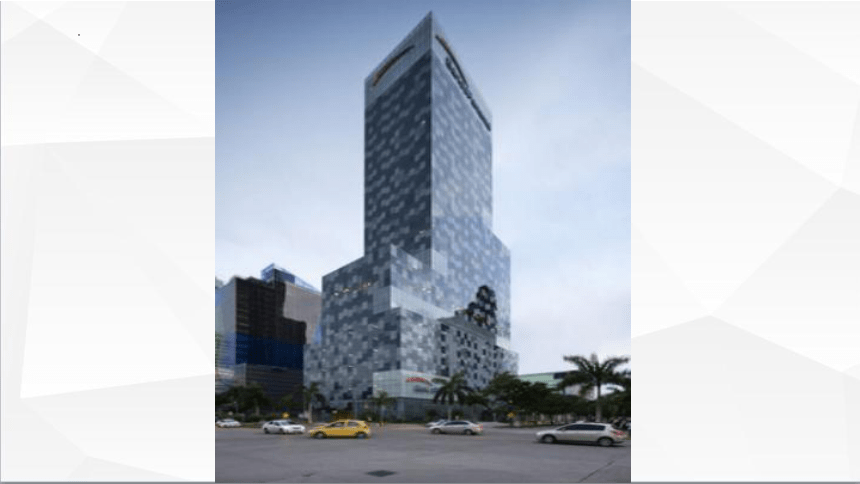

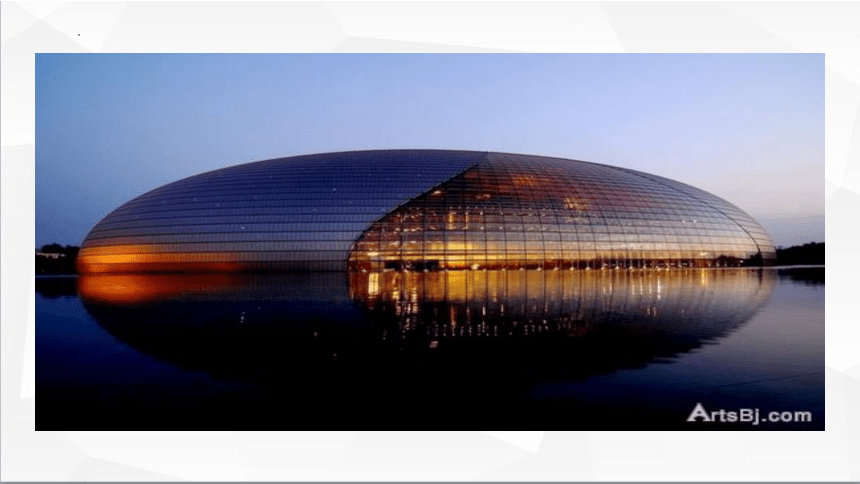

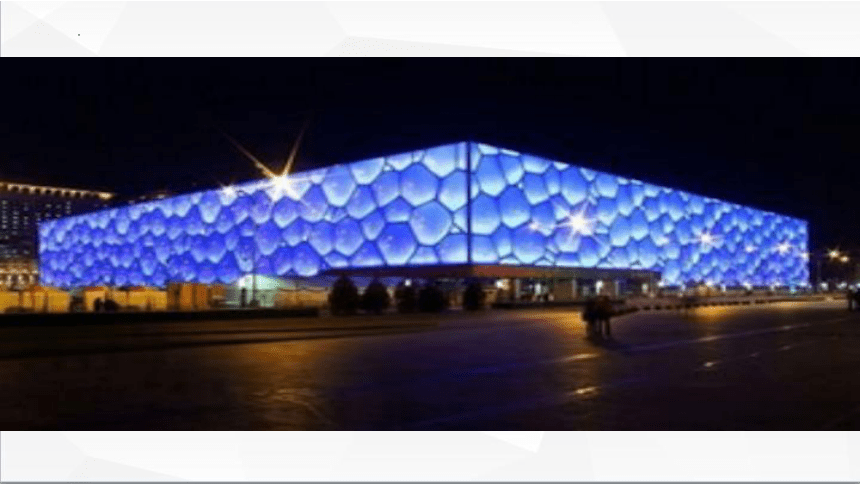

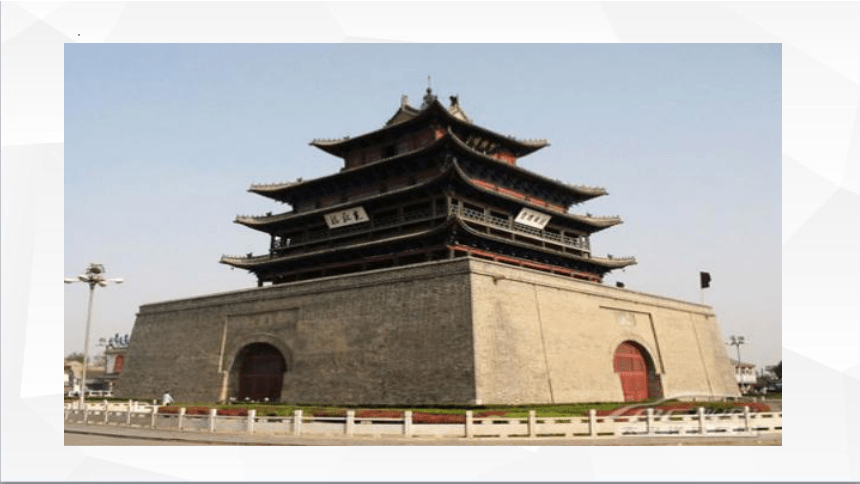

思考：下列形体与基本体的区别？

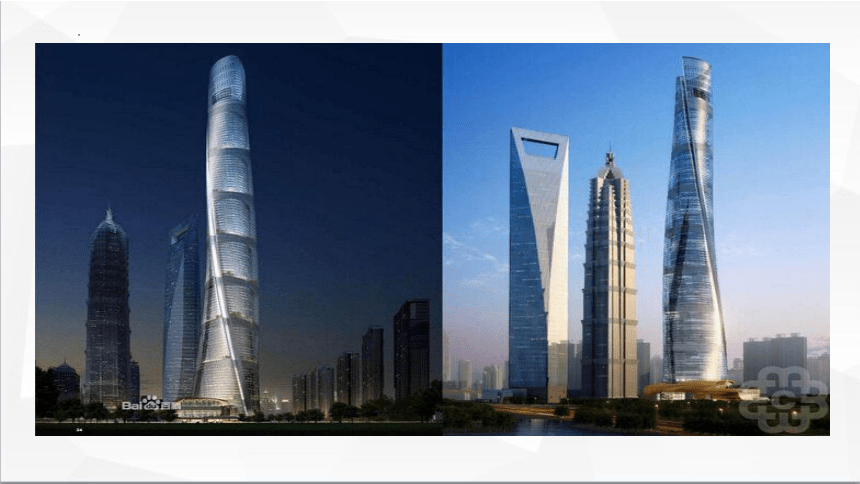

把建筑物及其构配件的形体称为建筑形体。
一、组合体及视图概念
（一）组合体
由基本形体通过叠加或切割或既有叠加又有切割组合而成的立体
三视图的形成
立面图
平面图
侧立面图
宽
宽
长
高
上
下
上
下
左
右
左
右
前
后
前
后
三视图的投影关系
一、组合体及视图概念
视图　　　将组合体或建筑形体的投影；
三面投影
三视图
V
H
W
（二）视图
二、组合体组合方式
（一）叠加式
组合体由两个或两个以上的基本形体按某种方式叠加而成
二、组合体组合方式
（二）切割式
组合体由一个立体切去一个或若干个基本形体而形成
二、组合体组合方式
（三）混合式（综合式）：叠加＋切割
将组合体分类只是一种分析形体的方法
有实线
有实线
有虚线
无线
平齐：两体表面共面时，中间无分界线。
三、组合体的表面连接关系
平齐
不平齐
备注：图片结合网络资料修改
相切
相交
不画线
要画线
相切
相交
相交
相切
三、组合体的表面连接关系
备注：图片结合
网络资料修改
小 结
1.组合体是基本体经叠加或切割或混合而形成的形体。一般将组合体投影称为视图。
2.将组合体分为叠加式、切割式及混合（综合）式，并关注组合时的表面连接关系，主要是为绘制组合体视图进行形体分析而准备。
作业
1.技能手册P14T6（1）（2）（3）
2.技能手册P12(7)`（12）
