识读楼板层详图
Read the floor plan
主要内容
楼板层的组成、分类及设计要求
识读现浇钢筋混凝土楼板详图
识读预制钢筋混凝土楼板详图
思考：看此图请简要说出现浇钢筋混凝土楼板定义。
定义：通过施工现场
支模、绑扎钢筋、浇
筑混凝土等施工程序
而成型的楼板结构。
现浇钢筋混凝土楼板
板式楼板
肋梁楼板
无梁楼板
现浇钢筋混凝土楼板按受力分类
压型钢板组合楼板
板式楼板
定义：楼板内不设置梁，将板直接搁置在墙上的称为板式楼板。
特点：板式楼板底面平整、美观、施工方便。
适用范围：适用于小跨度（3m以内）房间，如走廊、厕所和
厨房等。

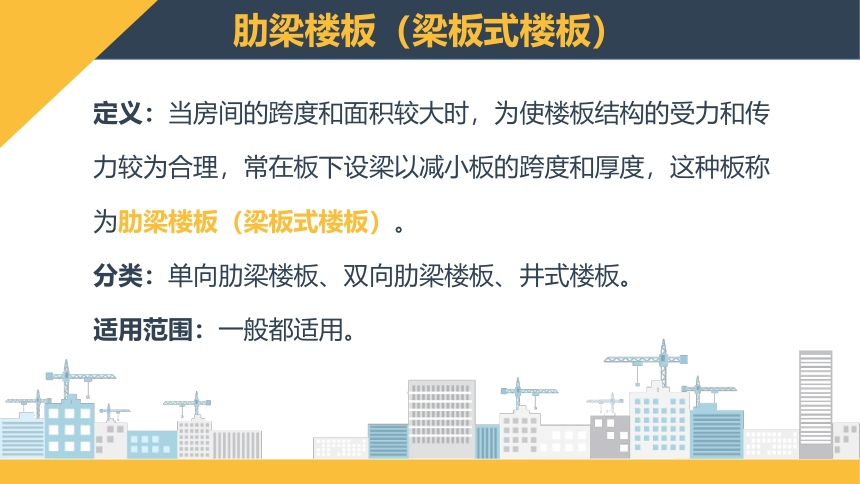

肋梁楼板（梁板式楼板）
定义：当房间的跨度和面积较大时，为使楼板结构的受力和传力较为合理，常在板下设梁以减小板的跨度和厚度，这种板称为肋梁楼板（梁板式楼板）。
分类：单向肋梁楼板、双向肋梁楼板、井式楼板。
适用范围：一般都适用。
肋梁楼板（梁板式楼板）
肋梁楼板根据受力特点和支承情况，分为单向肋梁楼板和双向肋梁楼板。
单向板：l2/l1>2，荷载主要沿l1
（短边）传递。
双向板：l2/l1≤2，两个方向均受力。
单向肋梁楼板
主 梁
次 梁
单向肋梁楼板的组成示意图
荷载传递：
板
次梁
主梁
柱
板
次梁
主梁
柱或墙
荷载传递：
板
梁
柱或墙
双向肋梁楼板（井式楼板）
正井式 斜井式
无梁楼板
楼板
柱
柱帽
托板
无梁楼板的组成
楼板
无梁楼板
压型钢板组合楼板
钢梁
压型钢板
抗剪螺钉
混凝土
压型钢板组合楼板
压型钢板组合楼板详图
谢谢观看
THANKS FOR WATCHING
