建筑识图与构造

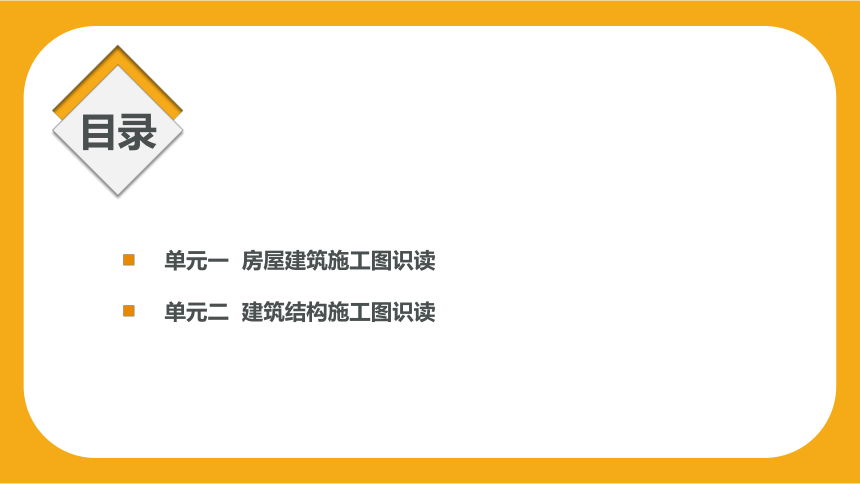

第三篇 施工图的综合识读
单元一 房屋建筑施工图识读
单元二 建筑结构施工图识读

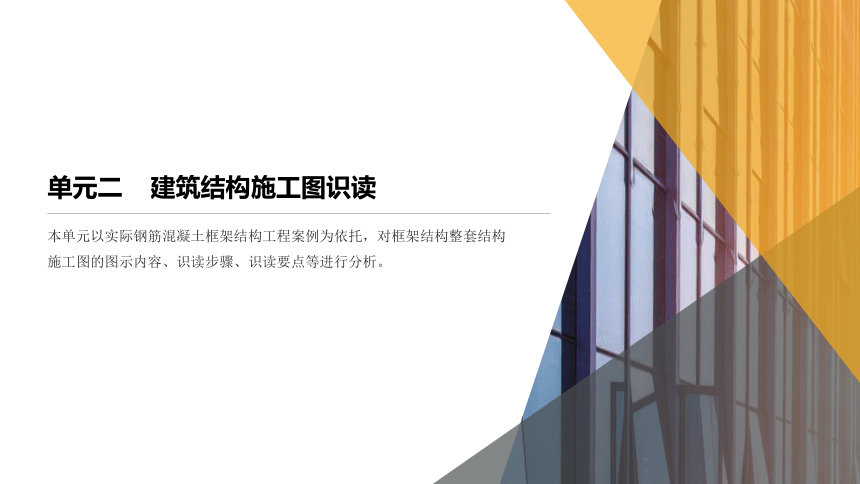

单元二 建筑结构施工图识读
本单元以实际钢筋混凝土框架结构工程案例为依托，对框架结构整套结构施工图的图示内容、识读步骤、识读要点等进行分析。
1. 理解板的受力性能。
2. 理解板的钢筋设置及构造要求。
3. 掌握板的平法制图规则。

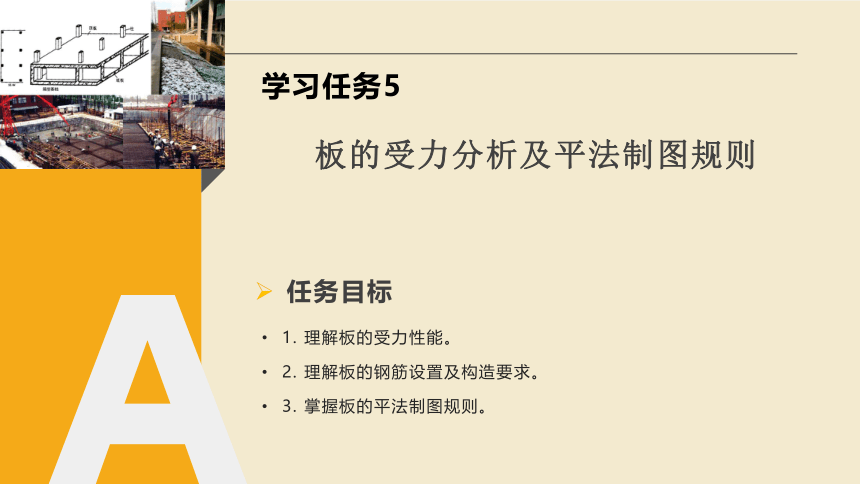

学习任务5
任务目标
板的受力分析及平法制图规则

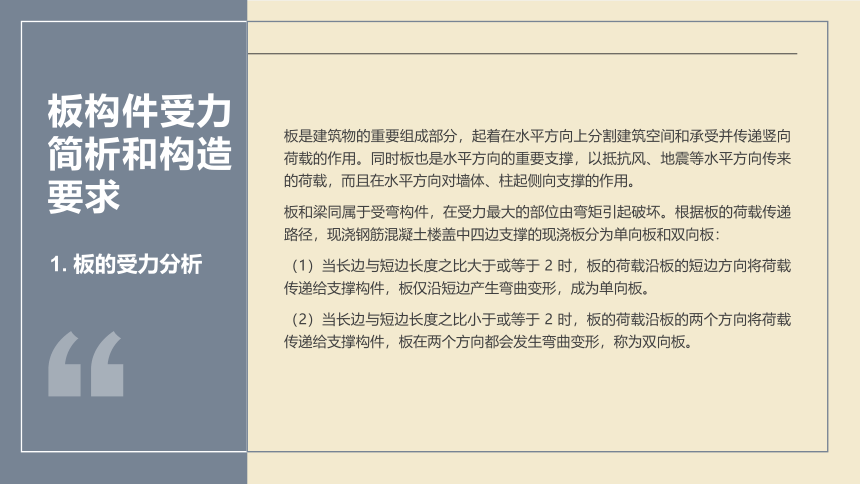

板构件受力简析和构造要求
板是建筑物的重要组成部分，起着在水平方向上分割建筑空间和承受并传递竖向荷载的作用。同时板也是水平方向的重要支撑，以抵抗风、地震等水平方向传来的荷载，而且在水平方向对墙体、柱起侧向支撑的作用。
板和梁同属于受弯构件，在受力最大的部位由弯矩引起破坏。根据板的荷载传递路径，现浇钢筋混凝土楼盖中四边支撑的现浇板分为单向板和双向板：
（1）当长边与短边长度之比大于或等于 2 时，板的荷载沿板的短边方向将荷载传递给支撑构件，板仅沿短边产生弯曲变形，成为单向板。
（2）当长边与短边长度之比小于或等于 2 时，板的荷载沿板的两个方向将荷载传递给支撑构件，板在两个方向都会发生弯曲变形，称为双向板。
1. 板的受力分析
板构件受力简析和构造要求

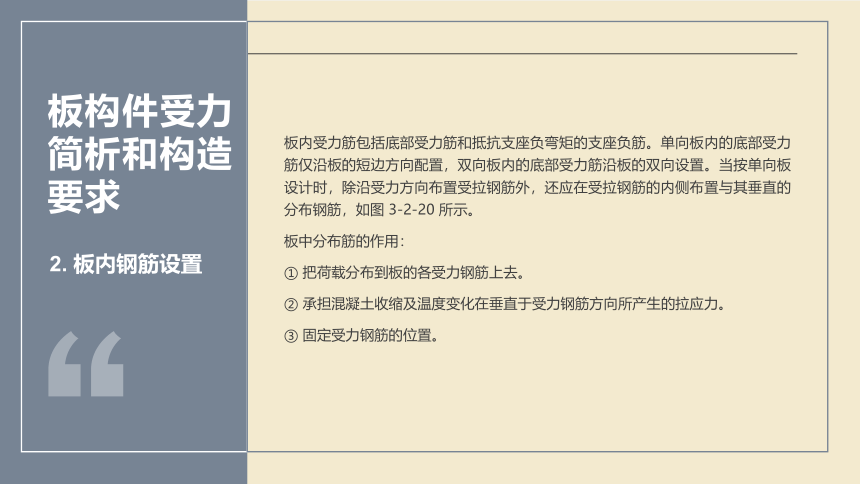

板内受力筋包括底部受力筋和抵抗支座负弯矩的支座负筋。单向板内的底部受力筋仅沿板的短边方向配置，双向板内的底部受力筋沿板的双向设置。当按单向板设计时，除沿受力方向布置受拉钢筋外，还应在受拉钢筋的内侧布置与其垂直的分布钢筋，如图 3-2-20 所示。
板中分布筋的作用：
① 把荷载分布到板的各受力钢筋上去。
② 承担混凝土收缩及温度变化在垂直于受力钢筋方向所产生的拉应力。
③ 固定受力钢筋的位置。
2. 板内钢筋设置
板构件受力简析和构造要求
2. 板内钢筋设置

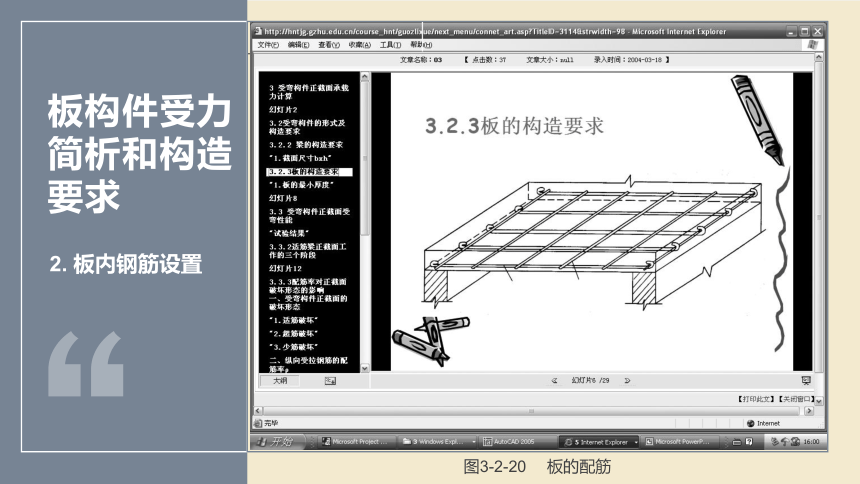

图3-2-20　 板的配筋
01
02
03

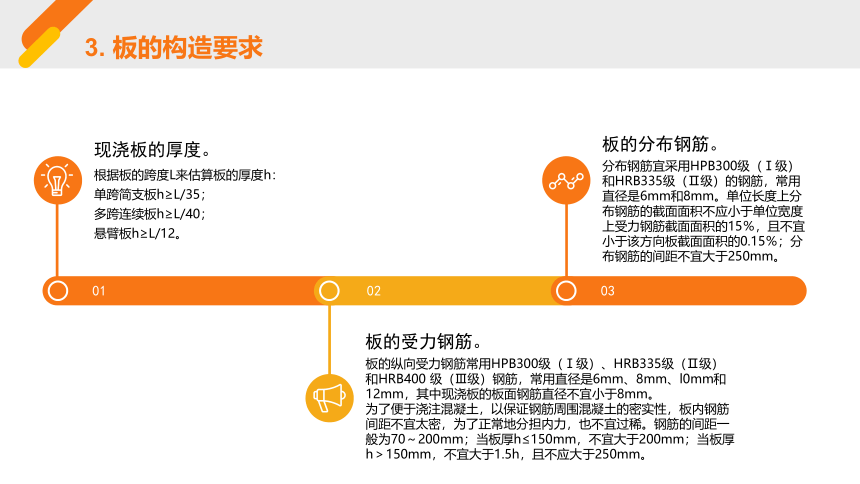

现浇板的厚度。
板的分布钢筋。
分布钢筋宜采用HPB300级（Ⅰ级）和HRB335级（Ⅱ级）的钢筋，常用直径是6mm和8mm。单位长度上分布钢筋的截面面积不应小于单位宽度上受力钢筋截面面积的15％，且不宜小于该方向板截面面积的0.15％；分布钢筋的间距不宜大于250mm。
板的受力钢筋。
板的纵向受力钢筋常用HPB300级（Ⅰ级）、HRB335级（Ⅱ级）和HRB400 级（Ⅲ级）钢筋，常用直径是6mm、8mm、l0mm和12mm，其中现浇板的板面钢筋直径不宜小于8mm。
为了便于浇注混凝土，以保证钢筋周围混凝土的密实性，板内钢筋间距不宜太密，为了正常地分担内力，也不宜过稀。钢筋的间距一般为70～200mm；当板厚h≤150mm，不宜大于200mm；当板厚h＞150mm，不宜大于1.5h，且不应大于250mm。
3. 板的构造要求
根据板的跨度L来估算板的厚度h：
单跨简支板h≥L/35；
多跨连续板h≥L/40；
悬臂板h≥L/12。
板的平法制图规则
1. 板块集中标注
平法施工中，有梁楼盖板的集中标注以“板块”为单位。板块集中标注的内容为：板块编号、厚度、贯通纵筋等，相同编号的板块可选择其中一块进行集中标注。贯通纵筋按板块的下部和上部分别标注，当板块的上部不设置贯通筋时可不注定，以B 代表下部，T 代表上部，B&T 代表上部与上部。
例如， 某楼面板块集中标注为：LB1h =100，B：XC10/12@100；YC10@120，T：XC10@100；YC10@120。
表示1 号楼板，板厚100mm，板下部配置的贯通纵筋X 方向为C10、C12 隔一布一，C10、C12 之间的间距为100；Y 方向为C10@120；板上部配置的贯通纵筋X 方向为C10@100，Y 方向为C10@120。
板的平法制图规则
2.板块原位标注
板块原位主要标注板支座上部非贯通筋，即支座负筋以及悬挑板上部的受力筋。板支座原位标注的钢筋，应在配置相同跨的第一跨表达。在配置相同跨的第一跨（或梁悬挑部位），垂直于板支座（梁或墙）绘制一段适宜长度的中粗实线（当该筋通长设置在悬挑板或短跨板上部时，实线段应画至对边或贯通短跨），以该线段代表支座上部非贯通纵筋，并在线段上方注定钢筋编号、配筋值、横向连续布置的跨数，以及是否横向布置到梁的悬挑端。
图3-2-21表示②号钢筋在支座负筋的上部标注② C12@120，在支座负筋下部的左侧标注1 800，而在支座负筋下部的右侧为空白，没有尺寸标注。表示这根②号钢筋从梁中线向左侧跨内延伸长度为1 800mm，而因为双侧支座负筋的右侧没有尺寸标注，则表明该支座负筋向支座右侧对称延伸，即向右侧跨内延伸长度也是1 800mm。
图3-2-22表示当支座负筋向支座两侧非对称延伸时，则在支座负筋左右两侧分别进行标注，即③号钢筋从梁中线向左侧跨内延伸长度为1 800mm，向右侧跨内延伸长度为1 400mm。
图3-2-23 表示支座负筋横跨两梁之间以及覆盖整个延伸的悬挑板。计算水平段长度时，需要根据图纸注明的尺寸进行计量。
图3-2-24表示当板支座为弧形，支座上部非贯通筋纵筋呈放射状分布时，设计者应注明配筋间距的度量位置并加注“放射分布”四字，必要时绘制平面配筋图。
1. 掌握柱、梁、板的平法施工图的制图规则。
2. 理解柱、梁、板的平法施工图的识读要点。
3. 能够从柱、梁、板的平法施工图中查阅构件的平面位置、截面尺寸、标高以及配筋信息。
学习任务6
任务目标
识读结构施工图
任务主题
结合某区中小学校舍安全工程第一中学翻建工程施工图的结构施工图，根据图纸内容完成下列信息的收集。
1. 认真识读本工程结构设计总说明
认真识读本工程结构设计总说明，完成下列表3-2-8工程信息的填写。
05
04
02
03
01
（1）对照底层建筑平面图和梁柱平面图，核对基础平面图中的轴线尺寸有无矛盾之处。
（2）请说明本工程的基础类型和基础的混凝土标号。
（3）请说出基础底板钢筋的保护层的最小厚度是多少？
（4）请说出各基础底面尺寸、底板的配筋、基础埋深、基础底面标高分别是多少？
（5）基础垫层采用什么材料？垫层的厚度为多少？
任务主题
2. 认真识读本工程基础施工图
（1）本工程柱的平法施工图采用哪种注写方式？
（2）查阅本工程各层楼面结构标高、各层层高。
（3）查阅柱的平法施工图中各柱的平面布置情况。
（4）查阅柱的平法施工图中 KZ1、KZ2、 KZ3 各层的标高范围以及在各层的截面尺寸、纵筋、箍筋信息，完成下列表格 3-2-9。
3. 认真识读本工程柱施工图
（1）结合建筑平面图，核对各层梁的施工图中轴线编号、轴线尺寸及总尺寸。
（2）查阅各层梁顶标高。
（3）查阅5轴线位置处各层梁的平面布置、梁的编号、横截面尺寸、梁上部通长钢筋、箍筋、主梁附加横向钢筋、梁面相对标高等。
4. 认真识读本工程梁施工图
任务实施
阅读本工程结构设计说明（结施 01），了解本工程的工程概况、建筑分类等级、自然条件、主体结构的材料等信息。
阅读本工程基础施工图（结施 02），了解基础的类型。由基础平面布置图查阅各基础的平面位置，阅读基础的详图并结合基础施工图中基础的表格，具体了解各基础的底面尺寸、配筋、竖向尺寸等。
阅读本工程柱施工图（结施 03—结施 04）。
阅读本工程梁施工图（结施 04—结施 05）。
【步骤1】
【步骤2】
【步骤3】
【步骤4】
