建筑识图与构造

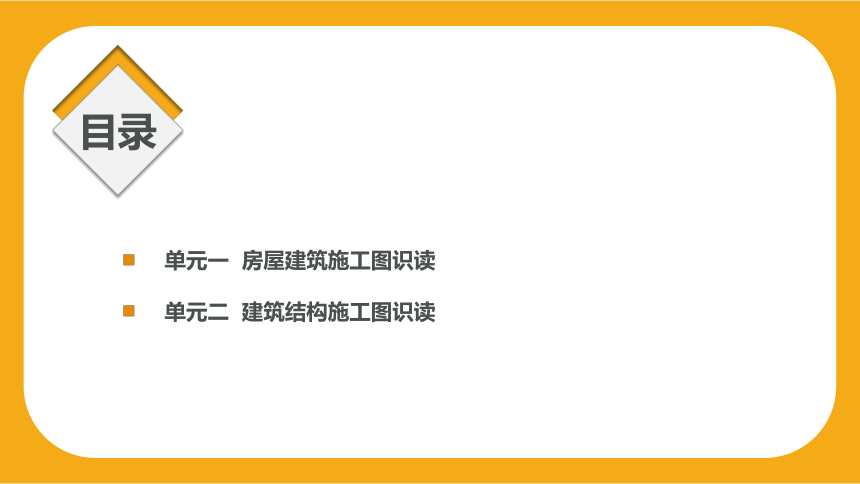

第三篇 施工图的综合识读
单元一 房屋建筑施工图识读
单元二 建筑结构施工图识读

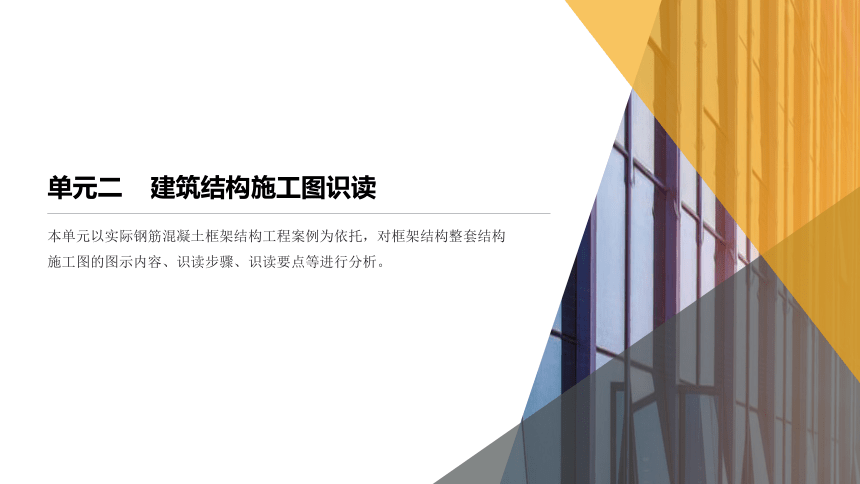

单元二 建筑结构施工图识读
本单元以实际钢筋混凝土框架结构工程案例为依托，对框架结构整套结构施工图的图示内容、识读步骤、识读要点等进行分析。
1. 理解梁的受力性能。
2. 理解梁的钢筋设置及构造要求。
3. 掌握梁的平法制图规则。

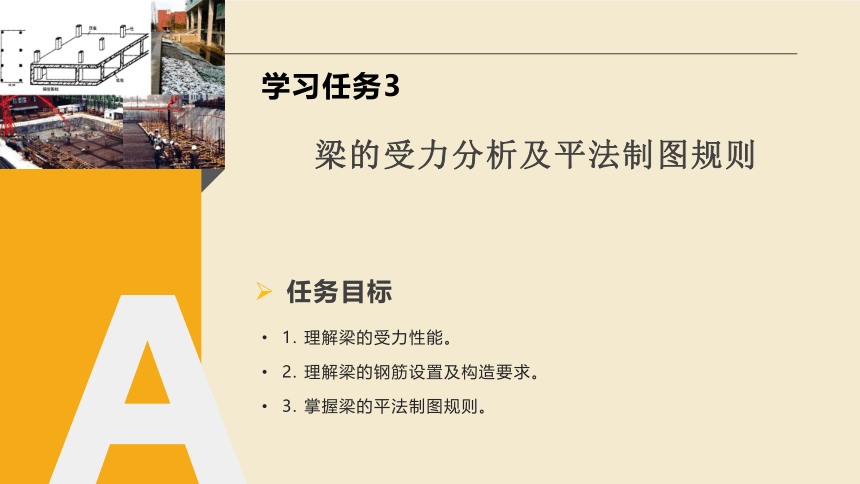

学习任务3
任务目标
梁的受力分析及平法制图规则

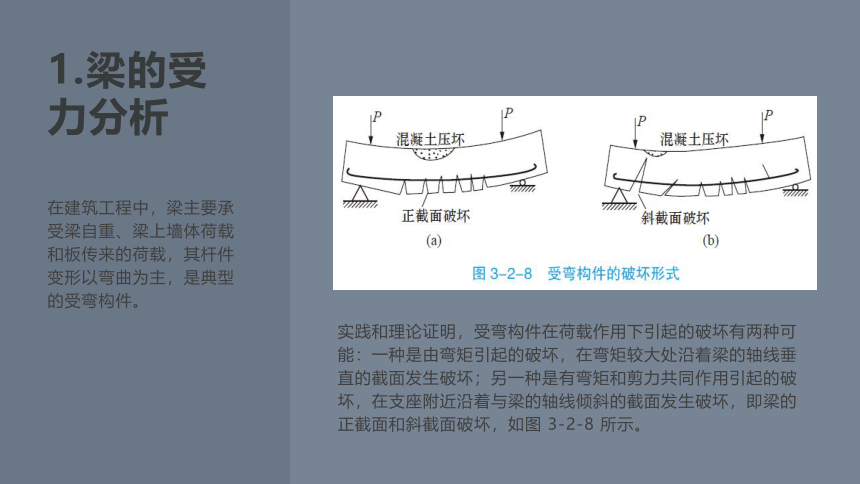

1.梁的受力分析
在建筑工程中，梁主要承受梁自重、梁上墙体荷载和板传来的荷载，其杆件变形以弯曲为主，是典型的受弯构件。
实践和理论证明，受弯构件在荷载作用下引起的破坏有两种可能：一种是由弯矩引起的破坏，在弯矩较大处沿着梁的轴线垂直的截面发生破坏；另一种是有弯矩和剪力共同作用引起的破坏，在支座附近沿着与梁的轴线倾斜的截面发生破坏，即梁的正截面和斜截面破坏，如图 3-2-8 所示。

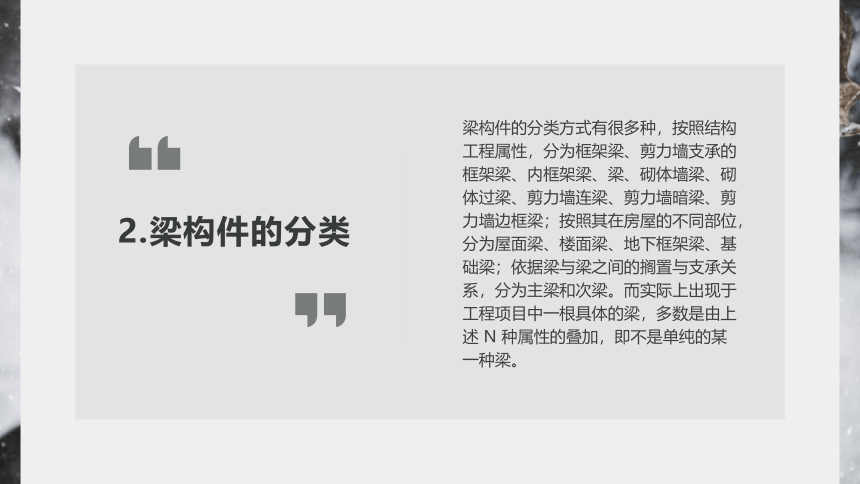

梁构件的分类方式有很多种，按照结构工程属性，分为框架梁、剪力墙支承的框架梁、内框架梁、梁、砌体墙梁、砌体过梁、剪力墙连梁、剪力墙暗梁、剪力墙边框梁；按照其在房屋的不同部位，分为屋面梁、楼面梁、地下框架梁、基础梁；依据梁与梁之间的搁置与支承关系，分为主梁和次梁。而实际上出现于工程项目中一根具体的梁，多数是由上述 N 种属性的叠加，即不是单纯的某一种梁。
2.梁构件的分类
01
02
03
04
（1）
纵向受力钢筋
作用：
配置在受拉区的纵向受力钢筋主要用来承受由弯矩在梁内产生的拉力，配置在受压区的纵向受力钢筋则是用来补充混凝土受压能力的不足。
间距：
为了便于浇筑混凝土，保证钢筋和混凝土能够较好的粘结在一起，保证钢筋周围混凝土的密实型，纵向受力钢筋的净间距应满足图的要求。
根数：
梁中受拉钢筋的根数不应少于2根，最好不少于3～4根。纵向受力钢筋应尽量布置成一层。当一层排不下时，可布置成两层。
级别：
根据《混凝土结构设计规范》（GB 50010—2010）规定，纵向受力钢筋宜采用HRB400、HRB500、HRB400、HRBF400、HRBF500 钢筋，也可采用HRB335、BF335、HPB300、RRB400 钢筋；RB400 钢筋不宜用做重要部位的受力筋，不应用于直接承受疲劳荷载的构件。
直径：
梁纵向受力钢筋的常用直径d=12～25mm。当梁高度h＜300mm 时，纵向受力筋直径d≥8mm；当梁高度h≥300mm 时，纵向受力筋直径d≥10mm。梁内受力钢筋的直径宜尽可能相同。当采用两种不同直径的钢筋时，则钢筋直径至少宜相差，以便在施工中容易识别。
3. 梁钢筋骨架
05
3. 梁钢筋骨架
03
（2）
架立筋
位置：
架立筋一般为两根，分别放在梁截面受压区的角部。
直径：
架立筋的直径与梁的跨度l 有关。当梁的跨度l＜4m时，架立钢筋直径不宜小于8mm；当梁的跨度l=4～6m 时，不宜小于10mm；当梁的跨度l＞6m 时，不宜小于12mm。
作用：
架立筋的作用主要是固定箍筋并与截面受拉区的受力纵筋组成钢筋骨架；架立筋还可以承受因温度变化和混凝土收缩而产生的拉应力，防止发生裂缝。
01
3. 梁钢筋骨架
02
3. 梁钢筋骨架
03
（3）
纵向构造筋及拉筋
作用：
当梁的截面高度较大时，为了防止在梁的侧面产生垂直于梁轴线的收缩裂缝，同时也为了增强钢筋骨架的刚度，需在梁侧面设置纵向构造钢筋，梁两侧的纵向构造钢筋用拉筋联系。
拉筋的设置：
当梁的宽≤350mm 时，拉筋直径为6mm；当梁的宽＞350mm 时，拉筋直径为8mm；拉筋间距常为非加密箍筋间距的两倍；当设有多排拉筋时，上下两排拉筋竖向错开设置。
纵向构造筋的设置：
梁的腹板高度hw≥450mm 时，在梁的两个侧面应沿高度配置纵向构造钢筋，每侧纵向构造钢筋的截面面积不应小于腹板截面面积的0.1%，间距不宜大于200mm，如图3-2-12所示。不同截面形式的梁的腹板高度hw取值如图3-2-12所示。
01
3. 梁钢筋骨架
02
3. 梁钢筋骨架
（4）
箍筋
02
03
06
01
05
04
作用：
承受由剪力和弯矩在梁内引起的主拉应力；固定纵向钢筋，与纵向钢筋形成牢固的钢筋骨架。
直径：
当梁截面高度 h≤ 800mm 时，不宜小于 6mm；当 h＞800mm 时，不宜小于 8mm；当梁中配有计算需要的纵向受压钢筋时，箍筋直径还不应小于纵向受压钢筋最大直径的 1/4。为了便于加工，箍筋直径一般不宜大于12mm。箍筋的常用直径为6mm、8mm、10mm。
钢筋级别：
梁内箍筋宜采用 HPB300、HRB335、HRB400 级钢筋。
形式：
梁内箍筋有封闭箍筋和开口式箍筋，一般均应采用封闭式，特别是当梁中配置有受压钢筋的情况。
肢数：
箍筋的每一个立边叫作一个肢，一个立边的箍筋称为单肢箍，闭合矩形的箍筋因为有两个立边，称为双肢箍，由两个双肢箍筋组合而成的一组箍筋称为四肢箍，3个双肢箍组成的六肢箍等等。梁宽不大于150mm时，采用单肢箍 ；梁宽在150mm～350mm 时采用双肢箍 ；梁宽大于等于300mm时或受拉钢筋一排超过5根或受压钢筋一排超过3根时采用四肢箍。
端部构造：
应采用135°弯钩，弯钩端头直段长度不小于75mm，且不小于10d。
3. 梁钢筋骨架
梁平法施工图的制图规则
例如 KL1（3）：第一号框架梁，3跨；KL1（3A）：第一号框架梁，3 跨，一端有悬挑；KL1（3B）：第一号框架梁，3跨，两端有悬挑。
1.梁的编号
梁的编号由梁的类型代号、序号、跨数、有无悬挑代号等几项组成。《混凝土结构施工图平面整体表示方法制图规则和构造要求》（16G 1010-1）中对梁的编号规定如表 3-2-6。表中（××A）为一端有悬挑，（××B）为两端有悬挑，悬挑端不计入跨数。
梁平法施工图的制图规则
2.注写方式
（1）平面注写方式。
平面注写是在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值。平面注写方式包括集中标注和原位标注，集中标注表达梁的通用数值，即梁多数跨都相同的数值；原位标注表达梁的特殊数值，即梁个别截面与其不同的数值。当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注取值优先。
（2）截面注写方式。
截面注写方式是指在分标准层绘制的梁平面布置图上，分别在不同编号的梁中各选一根梁用剖面号引出配筋图，并在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图对所有梁进行编号，从相同编号的梁中选择一根梁，先将单边截面剖切符号及编号画在该梁上，再将截面配筋详图画在本图或其他图上。当某梁的顶面标高与该结构层的楼面标高不同时，尚应在其梁编号后注写梁顶面高差（注写规定同前）。截面配筋详图上注写截面尺寸b × h、上部筋、下部筋、侧面构造筋或受扭筋以及箍筋的具体数值时，其表达形式与平面注写方式相同。
（1）轴线网：轴线编号、轴线尺寸及总尺寸等，并应与对应的建施平面一致。
（2）梁的平面布置。
（3）梁的编号、横截面尺寸、梁上部通长钢筋、箍筋、主梁附加横向钢筋、梁面相对标高等。
（7）按规定注明结构层的标高。
（6）构件及节点详图和必要的文字说明。通用的节点、构件详图及施工要求一般在结构总说明中予以表达。详图与平面图不在同一张图纸上时应注明或改用索引符号索引出断面详图。
（5）断面剖切符号或索引符号。
（4）楼、电梯间位置。
梁平法施工图的识读要点
